小型回转式自动灌装封盖一体机结构设计

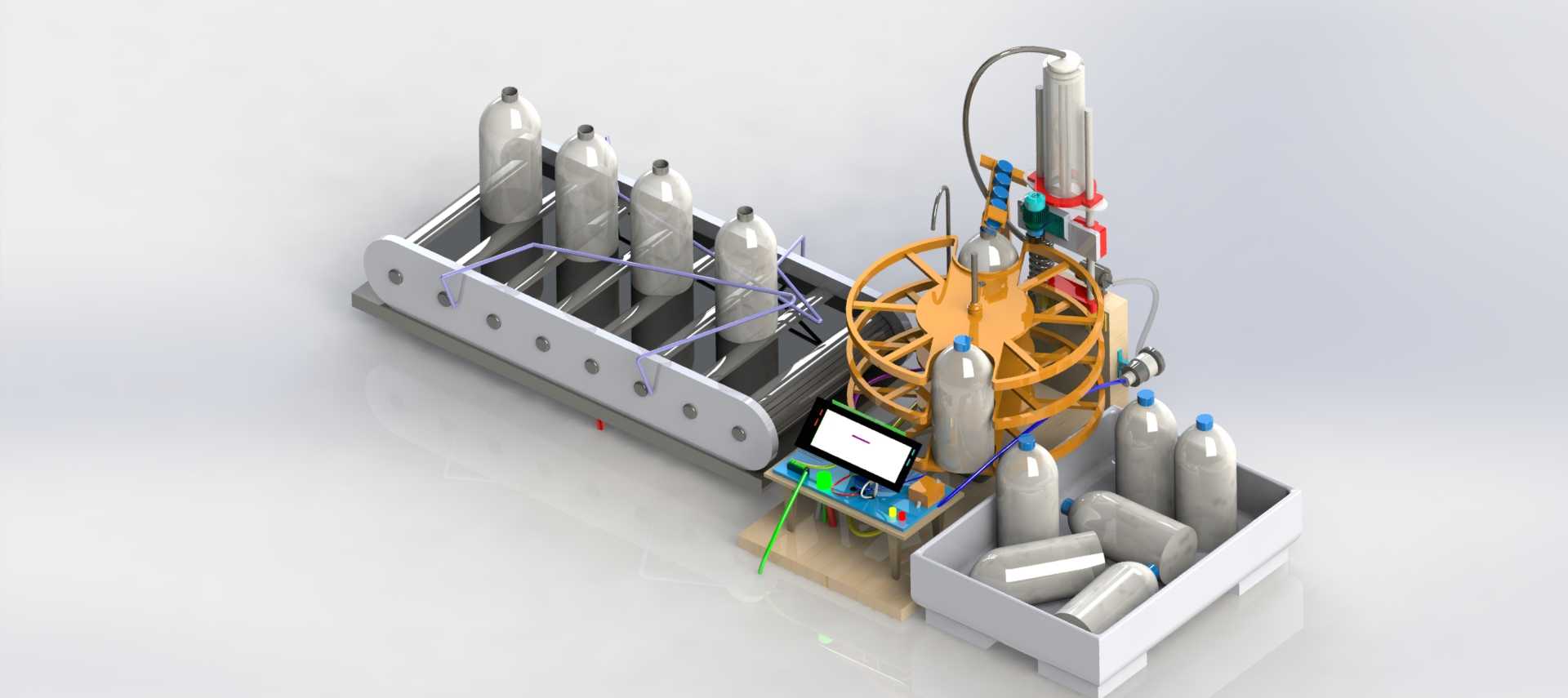

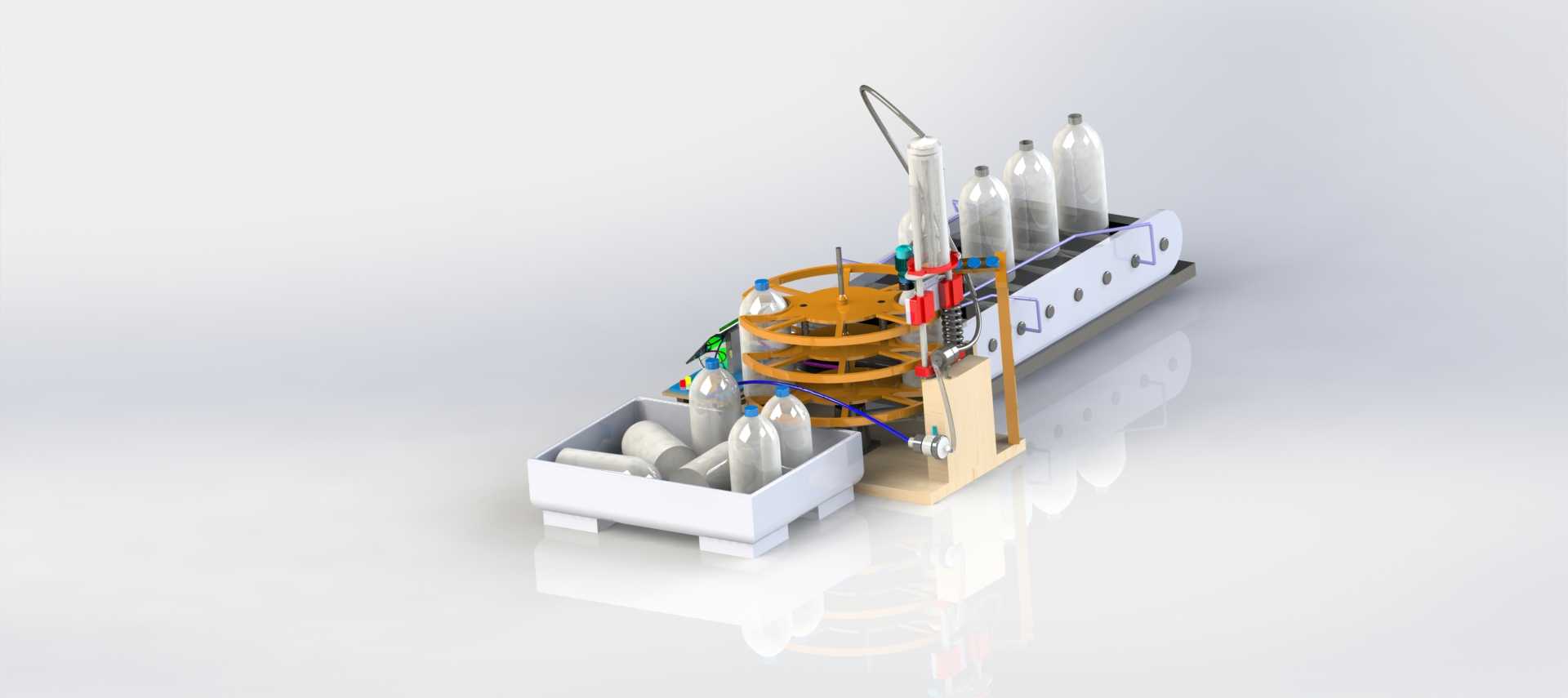

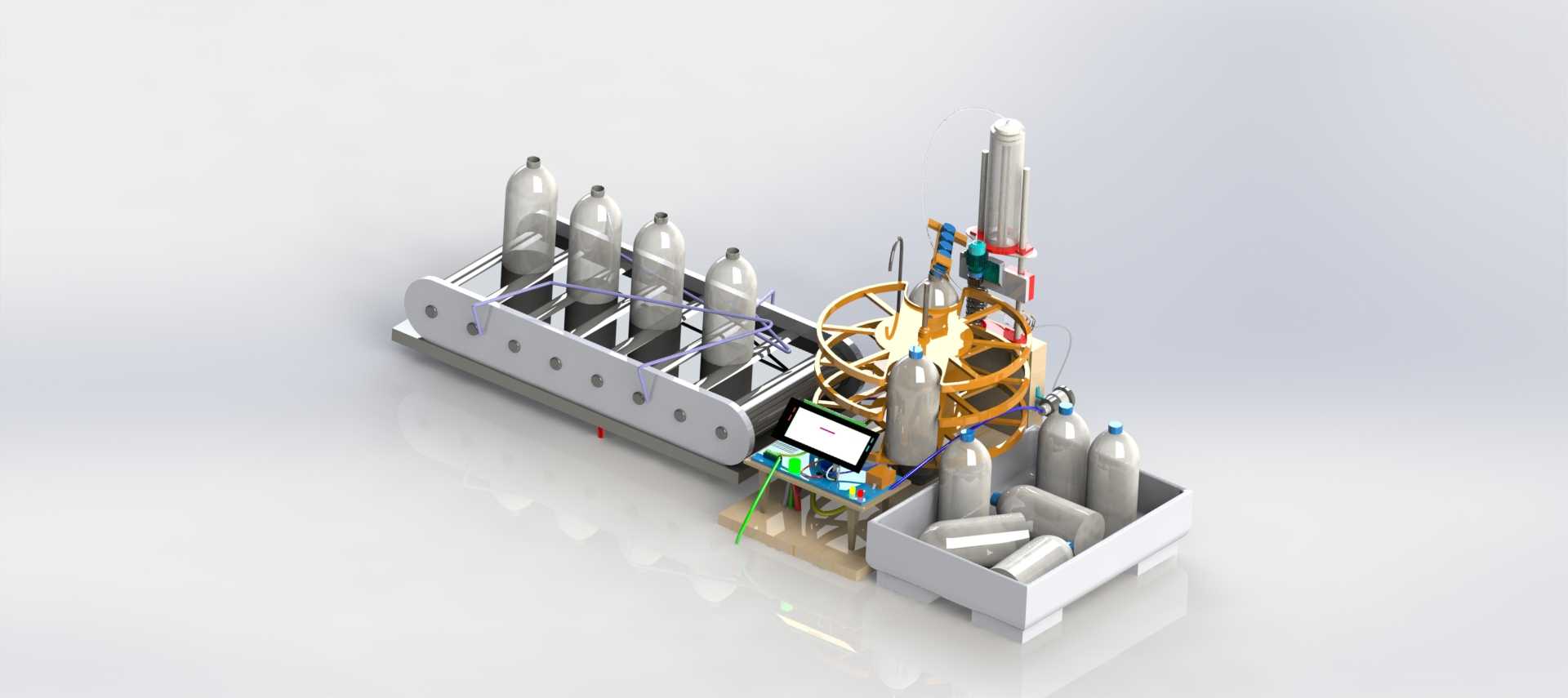

　　这套设备的设计初衷，是面向中小批量日化、食品类圆柱瓶体的灌装封盖工序需求，适配车间内小批量多品类的柔性生产场景，可直接对接前段理瓶、后段贴标工位组成完整产线，也可单独作为离线工位完成单工序作业。从整体布局来看，设备采用直线输送加回转分度台的组合结构，进料端采用平顶链输送结构，链板宽度适配直径60-120mm的常规圆柱瓶体，输送线侧边设置可调式侧挡条，可根据瓶径快速调整导向间隙，无需更换专用工装即可兼容多规格瓶型，输送段的安装长度控制在1.2米左右，进料端预留0.3米的对接空间，可直接衔接前段理瓶机的出料口，无需额外增设过渡接驳台。

　　回转分度台是整套设备的核心动作载体，采用8工位转盘设计，每个工位配套弹性抱瓶夹具，夹具采用V型定位块加弹簧顶紧结构，瓶体进入工位后可自动对中，避免灌装、封盖过程中出现偏移，转盘的分度精度控制在±0.1°以内，保证每个工位的动作位置重复一致，转盘直径为0.8米，整套设备的主体安装边界控制在长1.8米、宽1.2米、高1.6米范围内，占地面积仅为传统直线式灌装封盖线的60%，非常适合小型生产车间的紧凑布局需求。灌装单元采用垂直升降式灌装头设计，配套定量泵控制灌装量，灌装头的升降行程可根据瓶高在0-200mm范围内调整，灌装嘴处设置防滴漏结构，灌装完成后自动回吸，避免料液滴落在瓶身或设备台面上；封盖工位集成了理盖落盖、旋盖两个动作模块，旋盖头采用磁力扭矩结构，可根据瓶盖材质调整旋紧扭矩，避免出现滑牙或者封盖过紧的问题，旋盖头同样具备升降自适应功能，可兼容高度100-250mm的瓶体。

　　设备的控制界面设置在前端操作侧，采用倾斜式安装的触控屏，操作高度距离地面1.1米，符合人体工程学操作要求，操作人员站在设备正面即可完成参数调整、状态监控、故障复位等所有操作，控制箱集成在设备机架内部，整体走线全部采用线槽内置布局，外部无裸露线缆，既符合车间安全规范，也便于日常清洁维护。出料端同样采用短段平顶链输送，将完成灌装封盖的成品瓶输送至下一工位，出料段末端设置挡瓶定位结构，可直接对接收料台或者后续贴标设备的进料端。

　　整套设备的机架采用304方管焊接成型，接触料液的部件全部采用食品级不锈钢材质，可满足食品、日化行业的卫生要求，设备底部设置可调式脚杯，可根据地面平整度调整设备水平，调整范围为±20mm，无需额外制作安装基础，放置在平整的硬化地面上即可调试使用。从动作逻辑来看，瓶体从进料输送线进入，经分瓶螺杆分隔成固定间距后送入回转台夹具，随转盘依次经过空瓶检测工位、灌装工位、理盖上盖工位、旋盖工位、成品检测工位，最后从出料工位送出到出料输送线，整个流程无需人工干预，单工位动作节拍最快可达1秒/瓶，对应产能约3000瓶/小时，完全满足中小批量生产的产能需求。设计过程中充分考虑了日常维护的便利性，所有动作模块均采用快拆式安装结构，灌装头、旋盖头、夹具等易损件可在不借助专用工具的情况下快速更换，调整瓶型规格时，仅需调整侧挡条宽度、更换对应尺寸的定位块、调整灌装和旋盖的行程参数即可，整线换型时间可控制在15分钟以内，大幅降低多品类生产时的换型成本。
