酸奶杯旋转式灌装封口设备结构

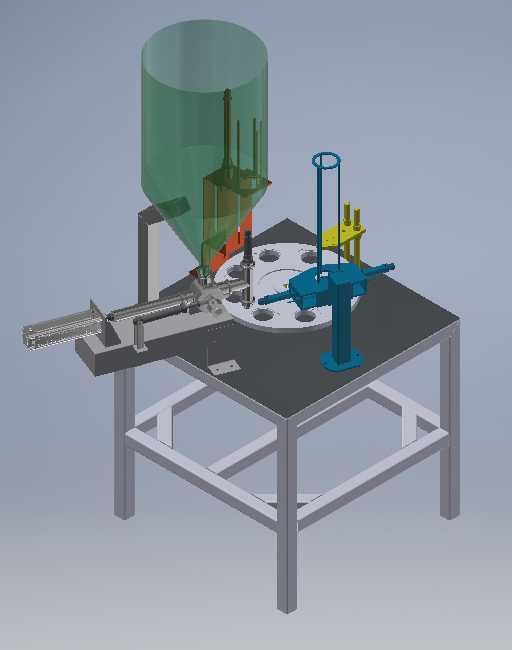

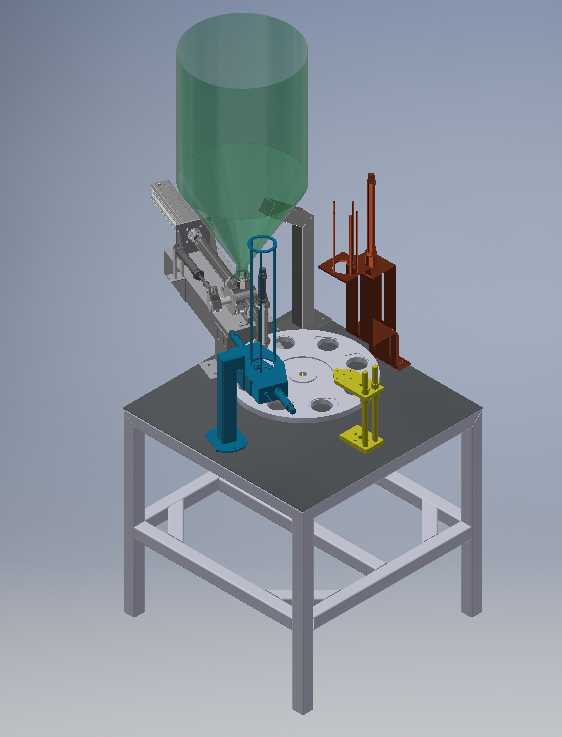

这套旋转式多工位灌装设备，主要面向杯装低温酸奶、发酵乳的量产包装工序设计，适配食品加工车间的连续化生产线布局，可对接前端的酸奶发酵暂存罐、后端的套标、装箱工位，形成完整的杯装乳品包装链路。设备核心采用间歇式旋转转盘作为工位载体，转盘上均匀分布8个杯座定位孔，每个工位对应不同的工序动作，相比直线式灌装线，旋转式结构占地宽度更小，工位排布更紧凑，单圈转动即可完成落杯、灌装、放膜、封口、顶出全流程动作，适合中小产能的乳品生产车间使用，也可通过调整转盘转速、灌装头参数适配果冻、布丁、酱料等其他杯装流体或半流体物料的包装需求。

从结构设计逻辑来看，设备整体采用方管焊接机架作为承载基础，机架底部设置可调脚杯，可根据车间地面平整度调整设备水平度，避免转盘转动时出现工位偏移、灌装精度下降的问题，机架台面采用加厚不锈钢板加工，满足食品生产区域的清洁要求，台面下方预留电气走线、气动管路排布空间，所有管路沿机架型材内侧布置，避免外露积尘。设备左上角的锥型储料斗采用食品级透明材质制作，既可以直观观察内部物料余量，也能依靠锥面结构让粘稠的酸奶物料依靠自重顺畅下落至灌装阀位置，料斗内部设置的防架桥搅拌杆，可在灌装过程中低速转动，避免高粘度的发酵乳出现结块、架桥问题，保证下料顺畅度，料斗与灌装阀的连接位置采用快拆卡箍结构，无需工具即可拆卸清洗，满足食品设备的日常CIP清洗要求。

转盘驱动部分采用槽轮机构搭配减速电机实现间歇转动，每次转动角度精准对应45度，保证每个杯座精准停在对应工序位置，避免出现工位错位导致的灌装洒漏、封口偏位问题。灌装工位采用活塞式定量灌装结构，可通过调整活塞行程改变灌装量，适配100g到250g不同规格的酸奶杯容量，灌装头设置防滴漏出料嘴，灌装完成后出料嘴自动闭合，避免残留酸奶滴落在杯口或台面上，影响后续封口密封性。封口工位设置热压封头，可自动完成盖膜的热合封口，封头温度可根据盖膜材质调整，保证封口强度达标，不会出现运输过程中漏液、涨杯问题。设备右侧的取件工位设置顶出机构，当完成封口的酸奶杯转动到该位置时，顶杆自动将成品杯从杯座中顶出，顺着出料滑槽滑落到输送带上，进入下一道工序。

安装边界方面，设备整体长宽尺寸控制在1.2米*1.2米范围内，台面高度为0.85米，符合人工操作的舒适高度，无需额外搭建操作平台，设备上方预留0.5米的维护空间，方便日常添加物料、更换盖膜卷、调整灌装参数，侧面预留0.8米的检修通道，可满足设备故障时的拆装维护需求。气路接口设置在设备后侧下方，适配车间常规0.6-0.8MPa的压缩空气气源，电路接口同样布置在后侧，可直接对接车间380V三相供电线路，无需额外配置变压器。在细节设计上，所有与物料接触的部件均采用304不锈钢或食品级非金属材质，避免对酸奶造成污染，转动部位均设置透明防护挡板，既可以观察设备运行状态，也能避免操作人员误触转动部件造成安全事故，料斗位置设置物料低位检测传感器，当物料余量不足时自动发出提示，提醒操作人员补料，避免出现空灌问题。

这套结构在设计时充分考虑了食品生产场景的实际需求，没有冗余的复杂结构，所有动作机构均采用成熟的机械结构实现，故障率低，维护成本低，既可以作为独立设备使用，也可以通过增加输送带对接方式，接入全自动化的乳品生产线，适配不同规模生产企业的使用需求。针对酸奶物料的特性，灌装阀内部做了镜面抛光处理，没有卫生死角，不会残留物料导致细菌滋生，转盘上的杯座采用快换式设计，更换不同规格的杯座即可适配不同口径、高度的酸奶杯，无需对设备主体结构做大幅改动，设备换型时间可控制在30分钟以内，适合多规格产品的柔性生产需求。
