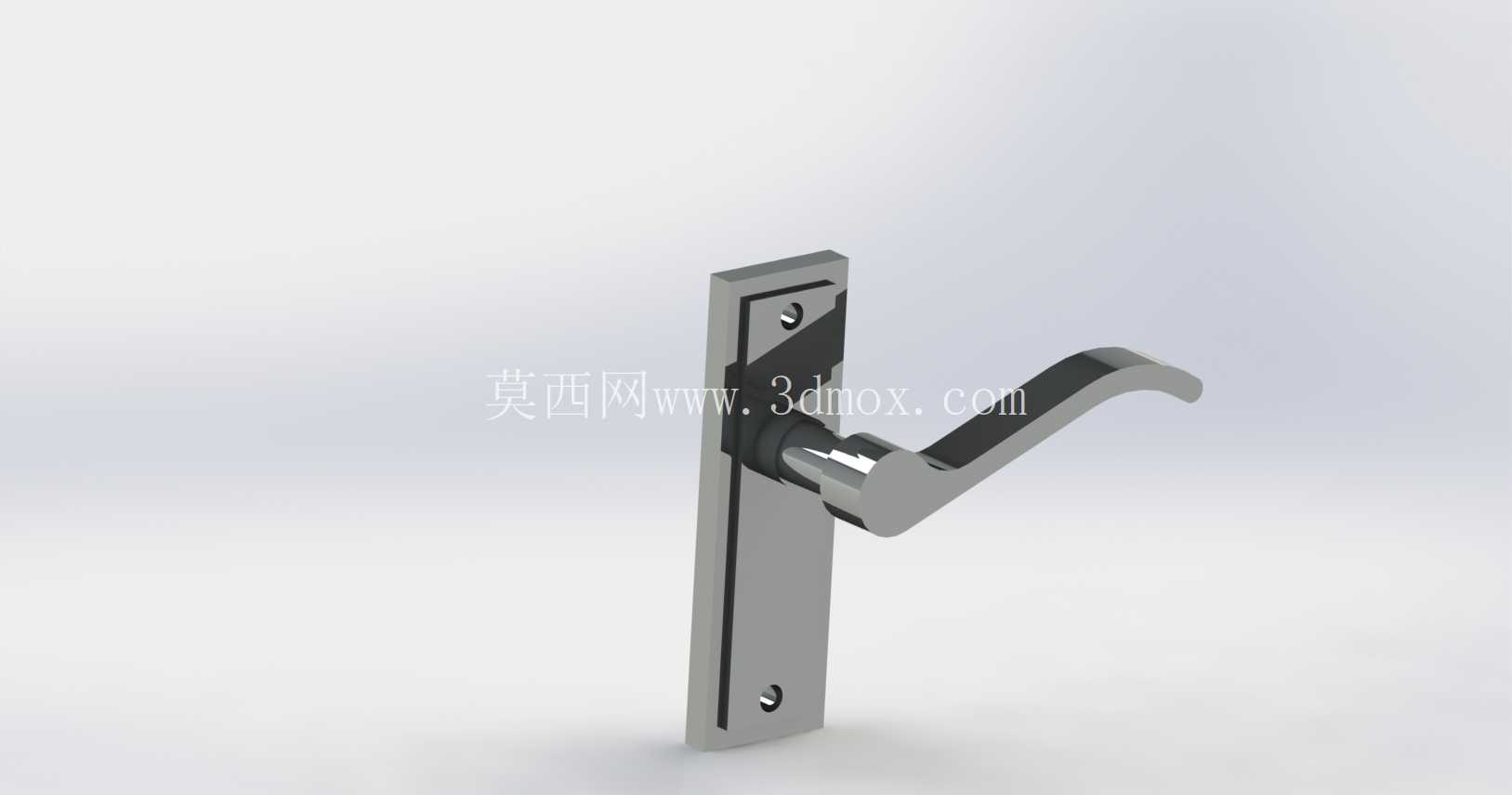

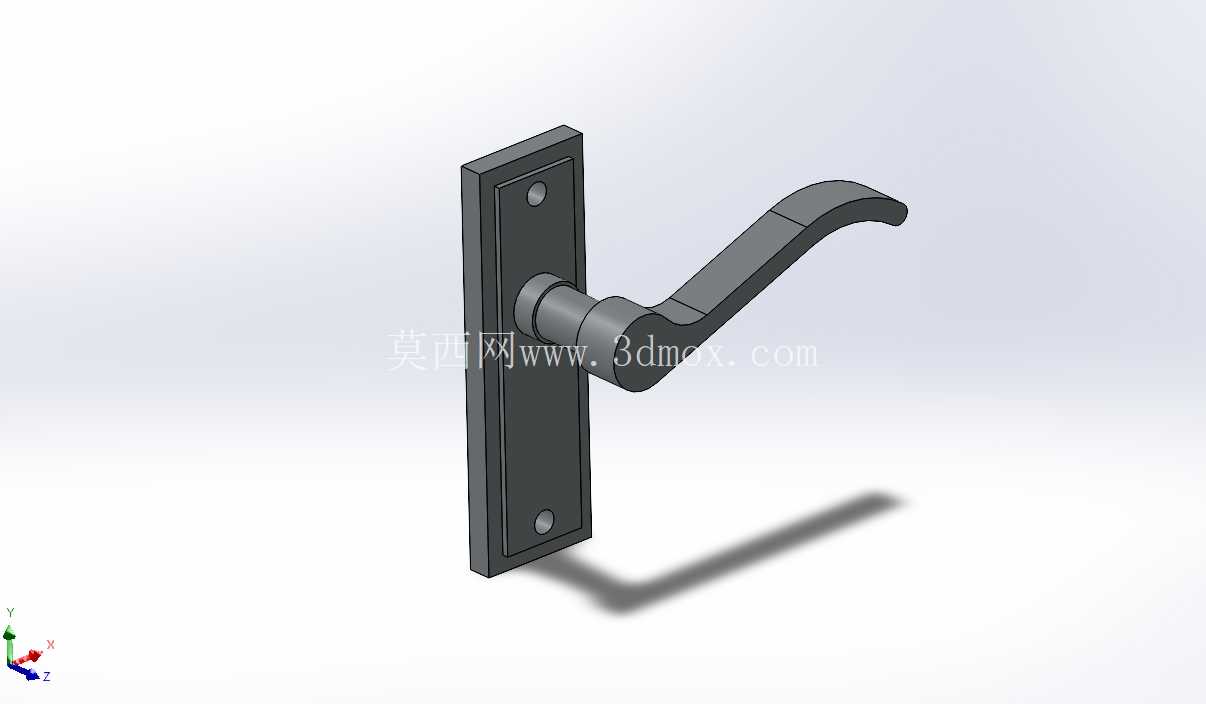

简约执手式室内门五金把手结构

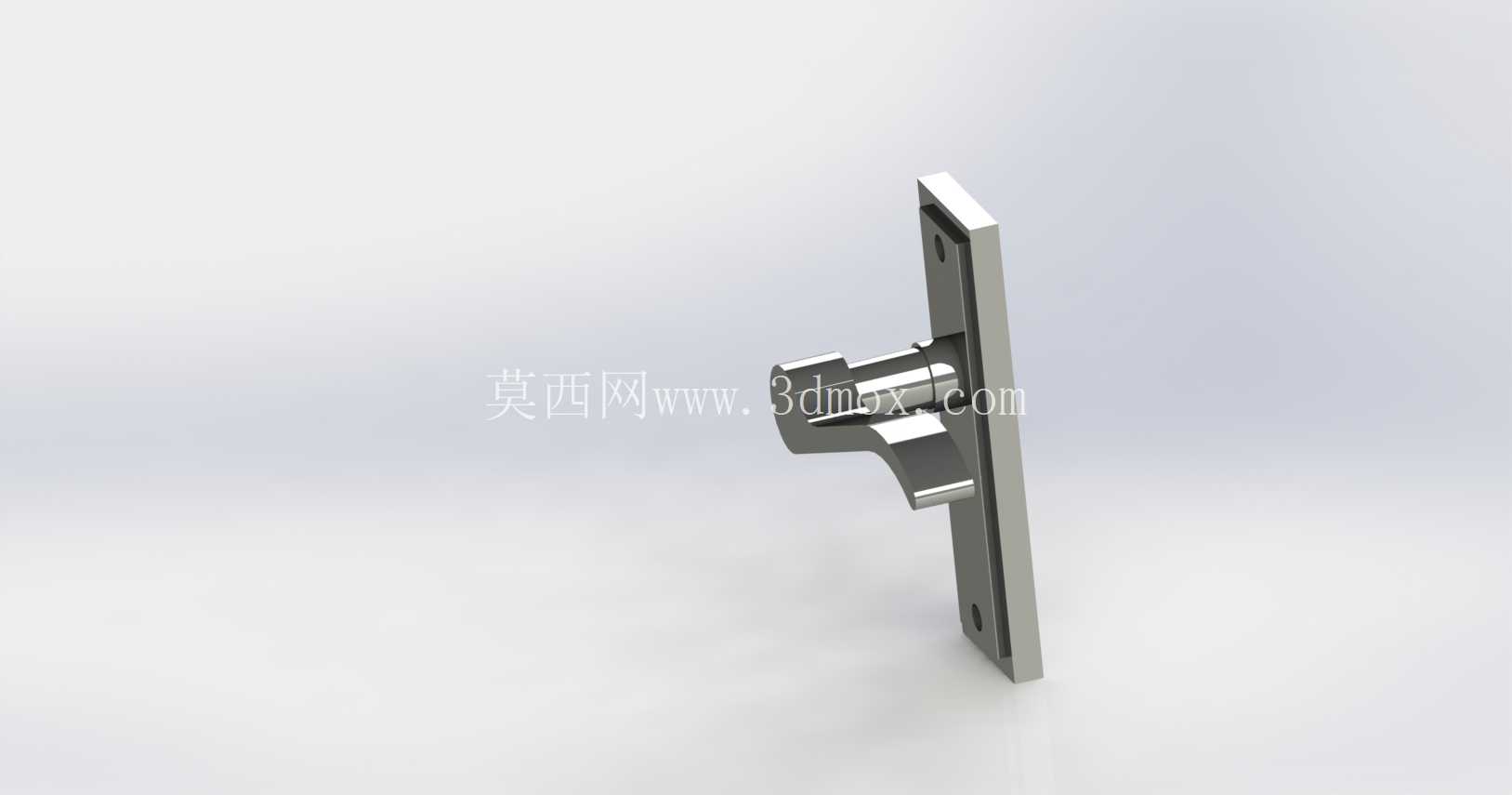

　　日常家装与商用空间的门扇启闭部件中，执手式门把手是接触频次最高的五金构件，这套结构的设计首先锚定了常规室内木门、生态门的通用安装场景，适配35-45mm厚度的常规门扇，安装底座预留的两个沉头孔孔距为120mm，对应市面绝大多数标准门锁体的安装孔位，不需要额外在门扇上扩孔或者重新定位，替换旧把手或者新装都能直接对位。从功能实现逻辑来看，这套把手采用转轴联动的结构，执手与底座之间的转轴段做了限位台阶，转动角度控制在0-45度区间，刚好匹配常规锁舌的回缩行程，下压过程中不会出现过转导致的锁体内部构件卡滞，复位依靠锁体内部的弹簧结构，把手本身的转轴配合面做了0.2mm的间隙预留，既不会因为公差累积出现转动卡涩，也不会因为间隙过大出现执手晃动的旷量。

　　设计过程中没有做多余的装饰性凸起，执手的握持段做了符合人体工学的弧度处理，从转轴处向末端逐渐收窄，截面是带圆角的扁方形，成年人握持的时候手掌贴合度更好，下压施力的时候不需要刻意调整手势，日常开关门的施力路径刚好顺着手臂自然下垂的发力方向，长时间使用也不会出现硌手的问题。底座部分做了全包边的盖板设计，安装之后可以完全遮住门扇上的开孔边缘，不需要额外搭配装饰盖，盖板边缘做了0.5mm的内收倒角，贴紧门扇表面的时候不会出现边缘割手的问题，同时也能避免安装时轻微的孔位偏差导致盖板盖不严的情况。

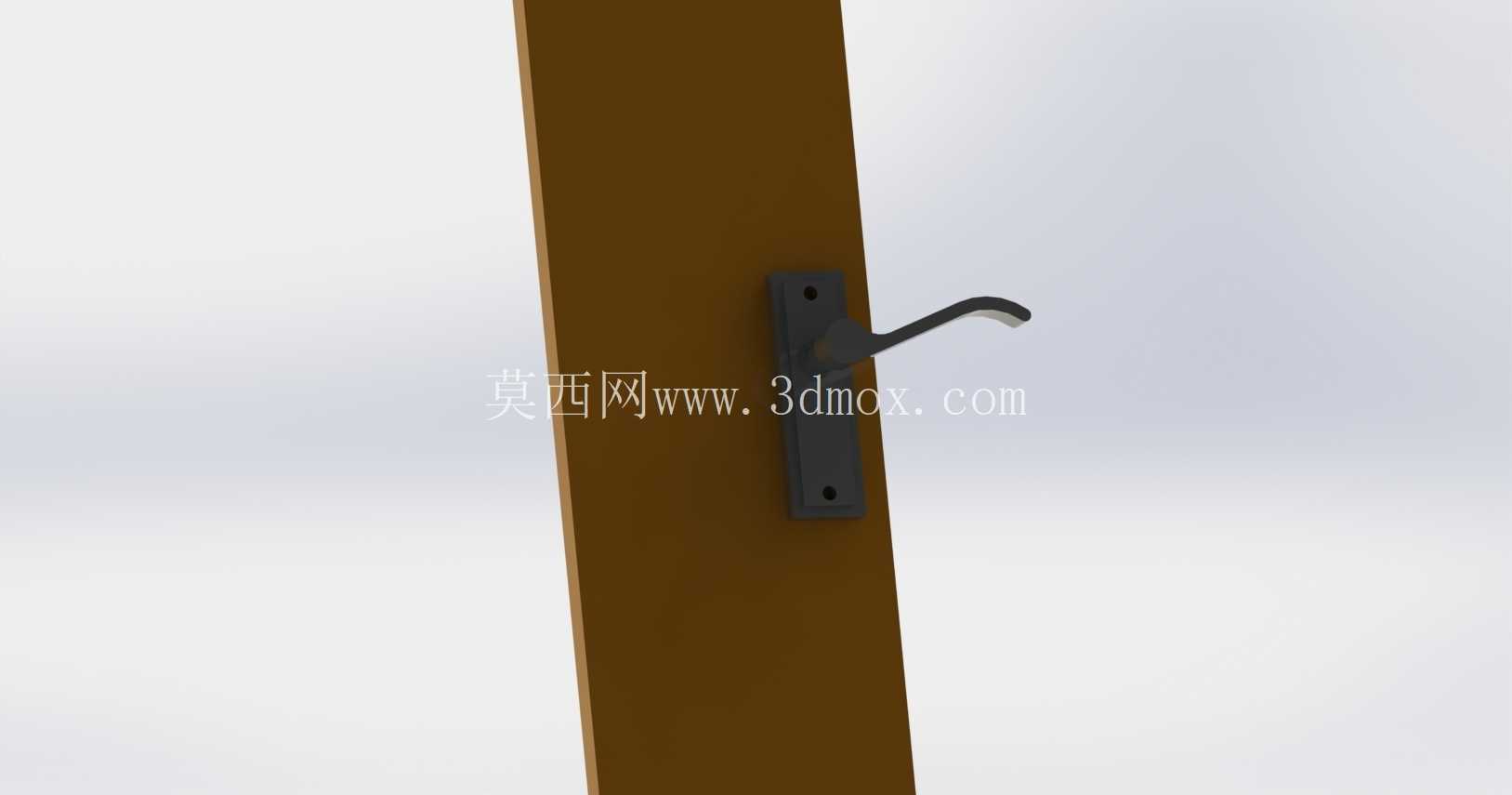

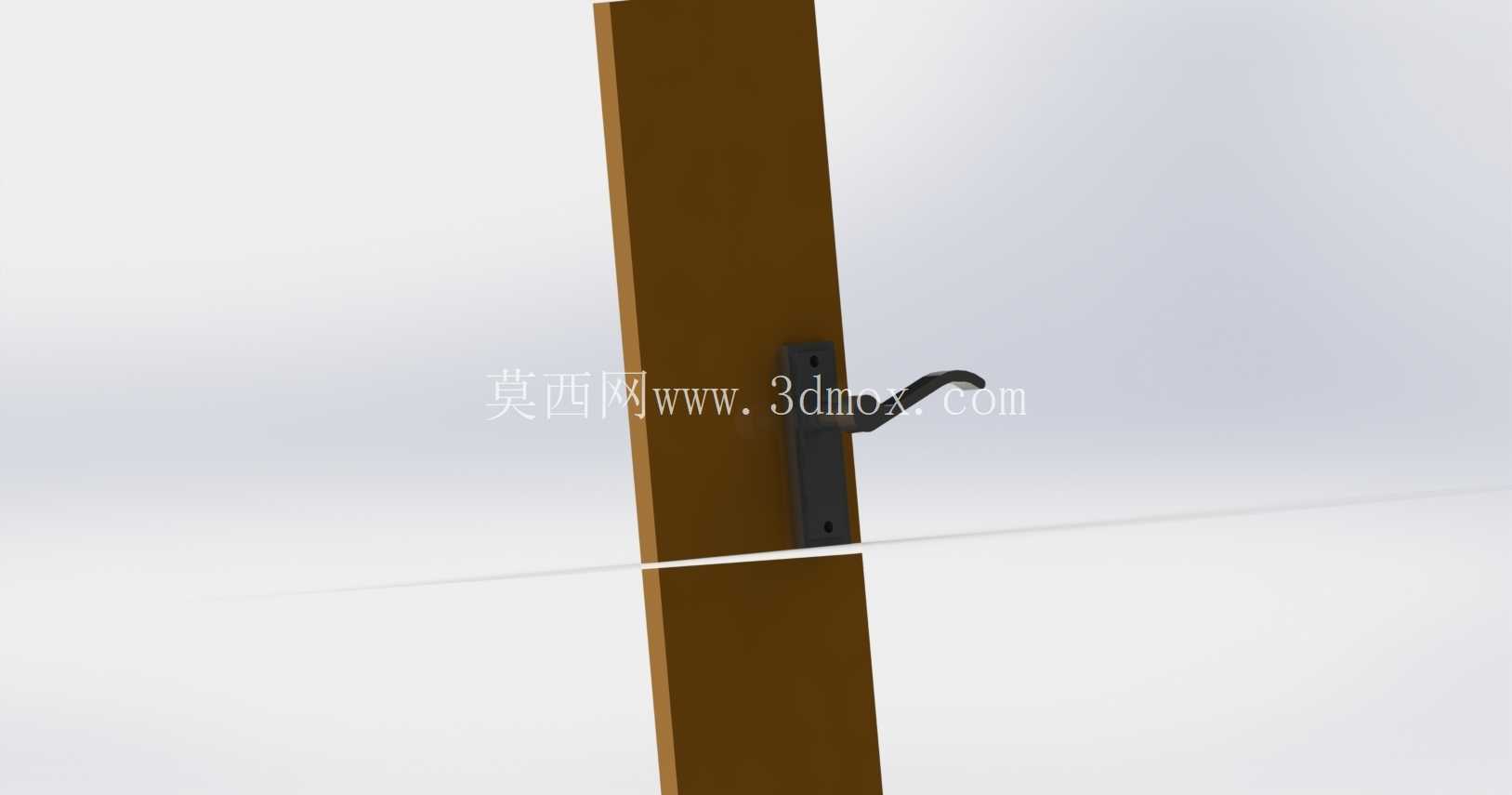

　　从压铸工艺的实现角度来看，整个把手的壁厚控制在2.5-3mm之间，没有出现壁厚突变的结构，所有转角位置都做了R1以上的圆角过渡，压铸成型的时候不会出现局部缩孔或者充型不满的问题，后续抛光、表面喷涂或者电镀处理的时候，也不会因为锐角位置出现镀层不均的情况。安装边界上，底座突出门扇表面的高度为18mm，执手转动时距离门扇表面的最小间隙为3mm，不会出现转动时蹭到门扇漆面的问题，执手末端距离底座边缘的长度为110mm，预留了足够的握持空间，即使是冬天戴薄手套也能顺利操作。

　　这套结构没有集成额外的锁止机构，适配无钥匙的室内卫生间、卧室门锁体，也可以根据需求替换带钥匙孔的锁芯，底座上预留了对应锁芯的避让空间，不需要修改主体结构就能适配不同功能的锁体。实际使用场景中，这类把手广泛应用于住宅室内门、办公室隔断门、酒店客房卫生间门等场景，结构简单可靠，没有易损的小零件，日常使用只需要定期在转轴位置添加少量润滑脂就能保证十几年的使用寿命，不会出现松动、下垂的问题。建模过程中对所有配合面都做了公差匹配，转轴与底座的配合采用H7/h6的间隙配合，安装时不需要额外打磨就能顺利装配，沉头孔的深度刚好匹配M4沉头螺丝的头部高度，安装之后螺丝头不会突出底座表面，保证外观的平整性。执手的弧度设计经过多次调整，既不会因为弧度过大导致挂住衣物或者背包带，也不会因为过于平直导致握持手感生硬，表面处理可以根据装修风格搭配哑光黑、拉丝银、香槟金等不同的饰面，主体结构不需要修改，只需要调整表面处理工艺就能适配不同的装修风格。
