创意异形奔驰概念方向盘结构设计

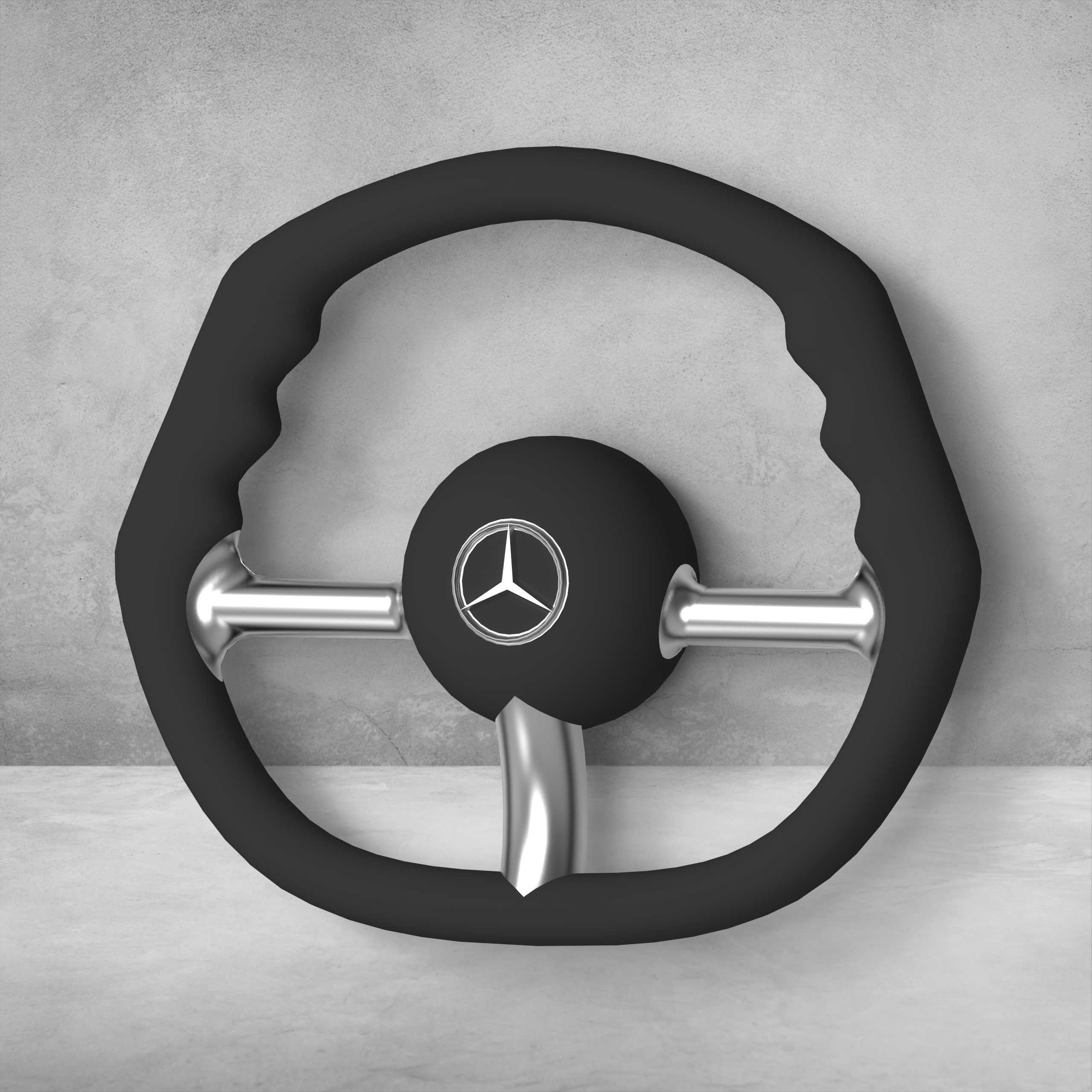

　　在乘用车转向系统的人机交互部件开发中，方向盘作为驾驶员与车辆底盘转向执行机构直接交互的核心载体，其设计需要同时兼顾操控力矩传递效率、握持贴合度、碰撞安全冗余以及内饰视觉协调性，本次呈现的异形方向盘结构，跳出了传统圆形方向盘的设计框架，针对概念车型的内饰科技感定位做了针对性的结构优化。从实际应用场景来看，这类异形方向盘更多适配具备高阶线控转向功能的新能源概念车型，线控转向系统取消了转向柱与转向机之间的硬机械连接，转向比可以根据车速、驾驶模式动态调整，不需要方向盘做大角度的回转操作，这就给非圆形的异形方向盘设计提供了落地基础，不需要考虑大角度打方向时的握持干涉问题。从功能特性层面看，这款方向盘的轮缘采用了上下平直、左右外凸的类多边形轮廓，轮缘截面做了贴合手掌握持弧度的曲面处理，握持区域的包胶层预留了纹理附着的结构位，能够在不额外增加包覆厚度的前提下提升握持摩擦力，避免激烈驾驶时手掌打滑。中间的安全气囊安装基座采用了正圆形的独立结构设计，基座外圈预留了喇叭按键的触发行程空间，中心区域预留了品牌标识的安装沉台，基座与左右辐条之间做了平滑的曲面过渡，没有尖锐的凸起结构，能够在碰撞发生时降低对驾驶员胸部、头部的冲击伤害。

　　左右两侧的辐条采用了亮面金属质感的结构设计，辐条内部预留了多功能按键的走线空腔，可以集成定速巡航、多媒体控制、仪表盘信息切换等按键模块，辐条与轮缘的连接位置做了加强筋结构处理，能够承受转向操作时的交变载荷，避免长期使用后出现辐条松动、断裂的问题。下方的单辐条设计是这款方向盘的结构亮点，相比传统三幅、四幅方向盘，下辐条做了收窄的流线型处理，能够给驾驶员腿部留出更多的活动空间，降低上下车时膝盖与方向盘发生磕碰的概率，同时下辐条内部同样可以预留加热模块的走线通道，适配北方冬季使用的方向盘加热功能。

　　从设计思路层面拆解，这款方向盘的轮廓建模首先基于驾驶员坐姿的人机工程数据，确定了轮缘中心与驾驶员H点的相对位置，将轮缘的握持区域调整到驾驶员手臂自然伸展的舒适区间，异形轮廓的各个拐点都做了大圆角过渡处理，避免应力集中导致的结构强度下降。安装边界方面，方向盘中心的花键孔结构按照通用乘用车转向柱的安装尺寸做了适配预留，基座背面预留了安全气囊模块的安装卡扣位、螺旋弹簧的接触点位，整个方向盘的轴向厚度控制在常规乘用车方向盘的厚度区间内，不需要对转向柱的安装位置做额外调整就可以完成试装。

　　轮缘的内部骨架采用了常见的镁合金压铸结构预留，外层包覆的软质层厚度根据不同握持区域的受力情况做了差异化设计，3点钟、9点钟的常用握持位置软质层厚度更大，能够过滤路面传递到方向盘上的细碎振动，提升长途驾驶的握持舒适度。需要注意的是，这类异形方向盘由于轮廓的特殊性，并不适配传统的机械转向系统或者固定转向比的助力转向系统，在大角度转向需要交叉手打方向时，异形轮廓会导致握持位置错位，影响操控安全性，因此其应用场景主要集中在不需要大角度交叉打方向的线控转向车型、低速场地代步车型以及概念展示车型上。在建模过程中，轮缘的曲面连续性做了G2级别的顺滑处理，各个曲面之间的拼接没有明显的棱线，能够降低后续包覆工艺的施工难度，辐条与轮缘的连接位置做了壁厚均匀性校验，避免压铸成型时出现缩孔、沙眼等工艺缺陷，整个结构的重量分布围绕中心旋转轴做了动平衡预留，避免高速行驶时方向盘出现抖动问题。
