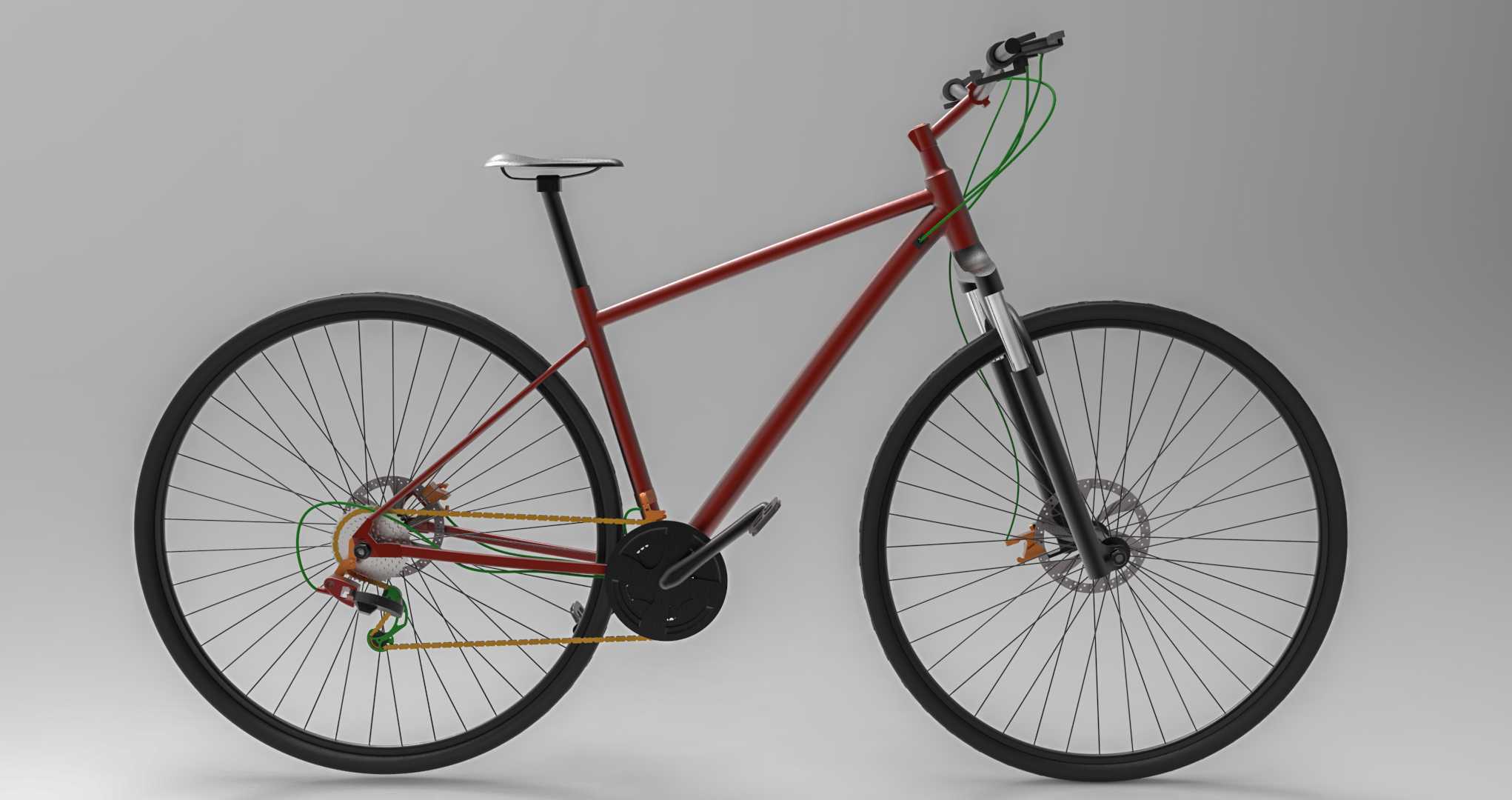

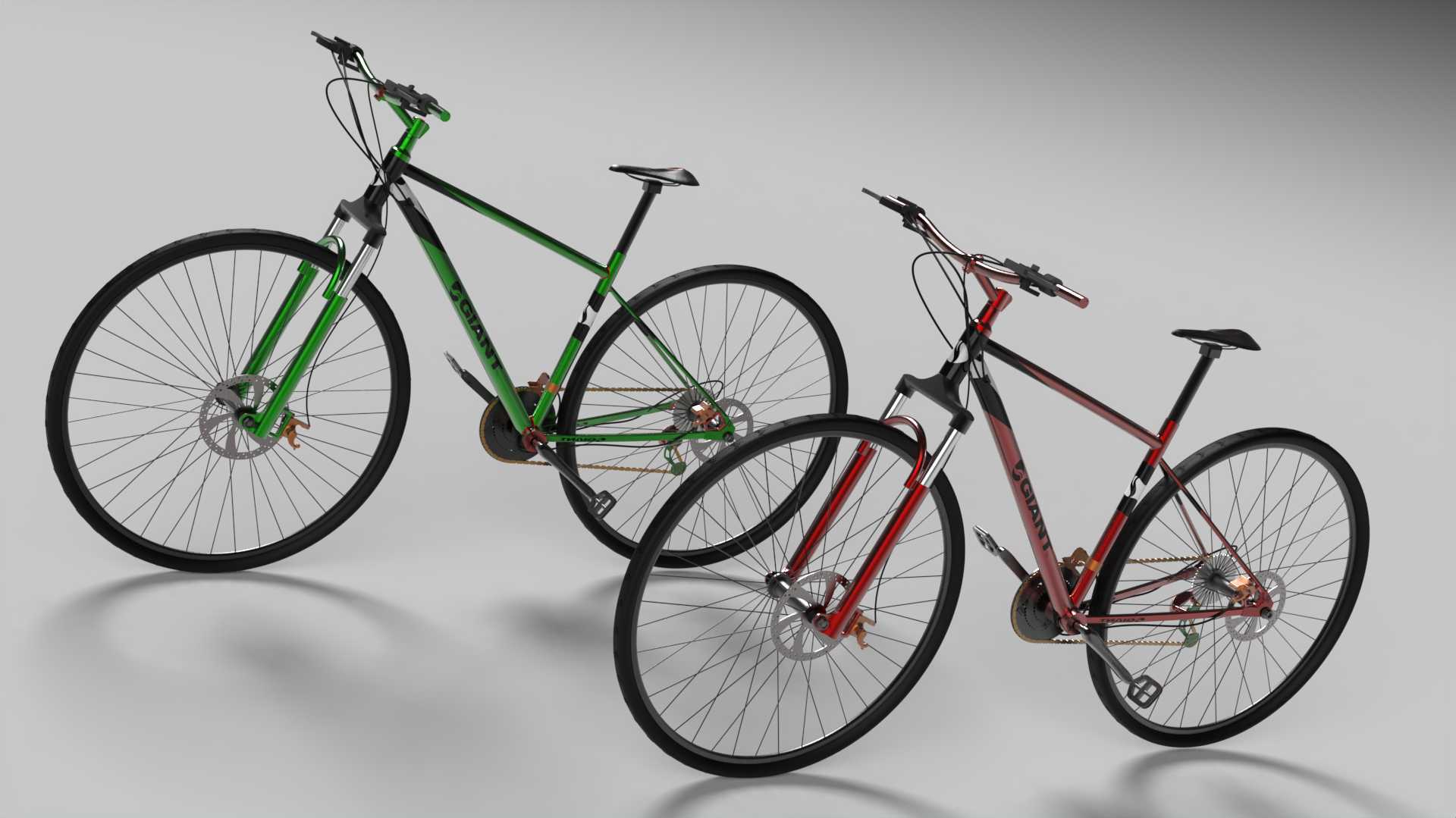

捷安特ATX2山地代步自行车结构建模

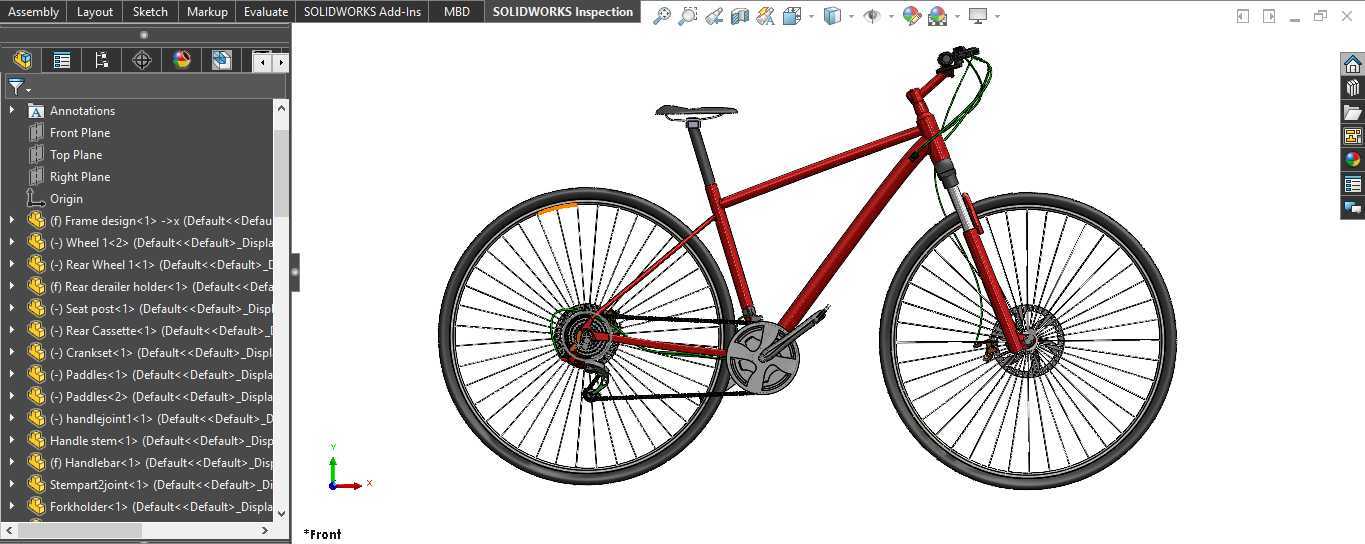

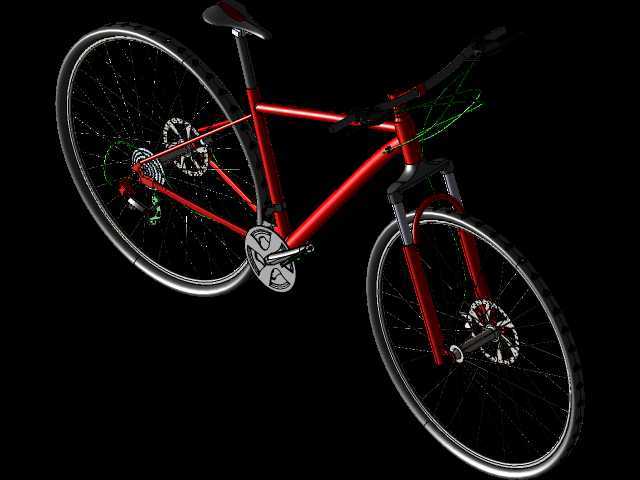

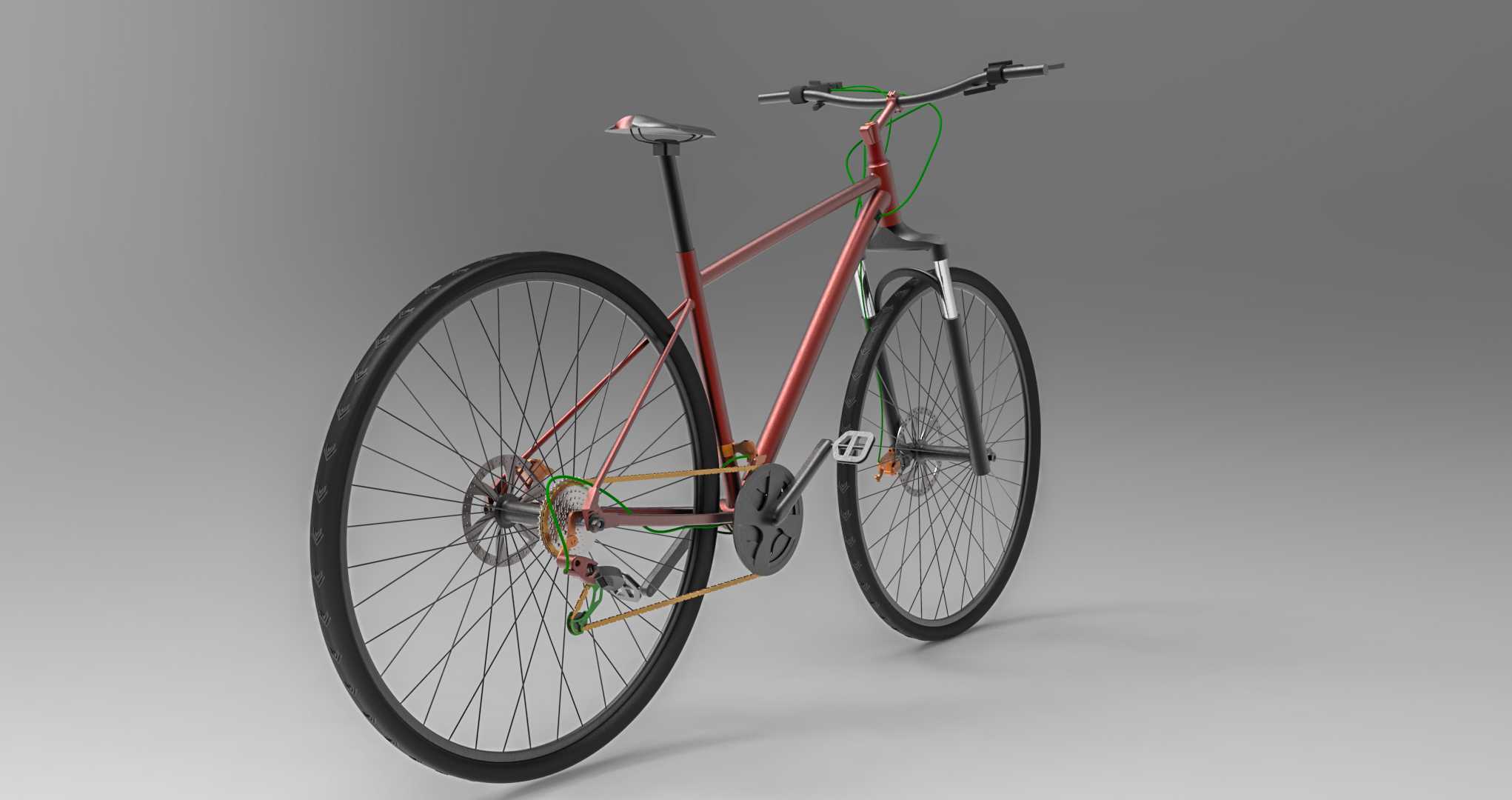

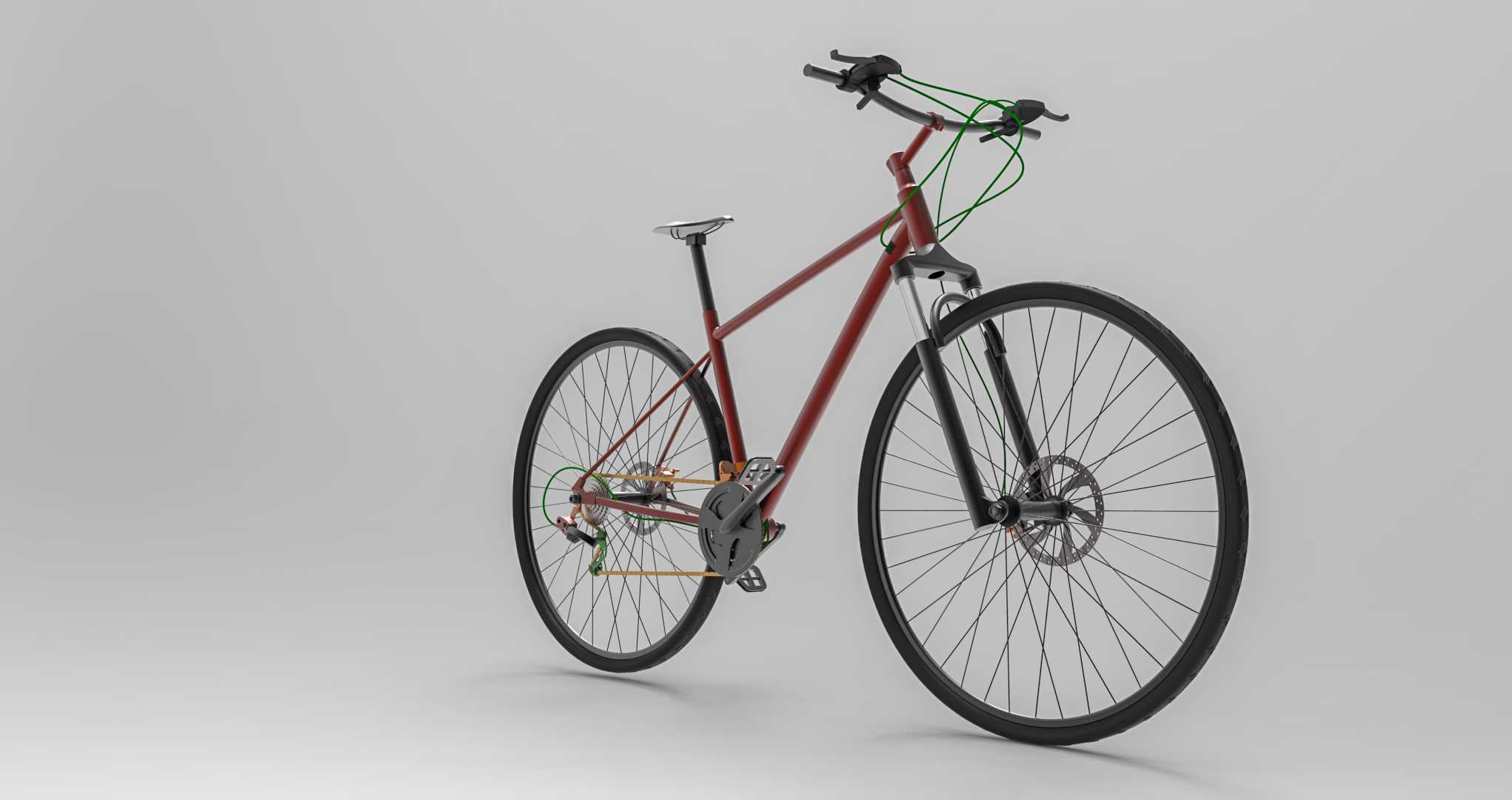

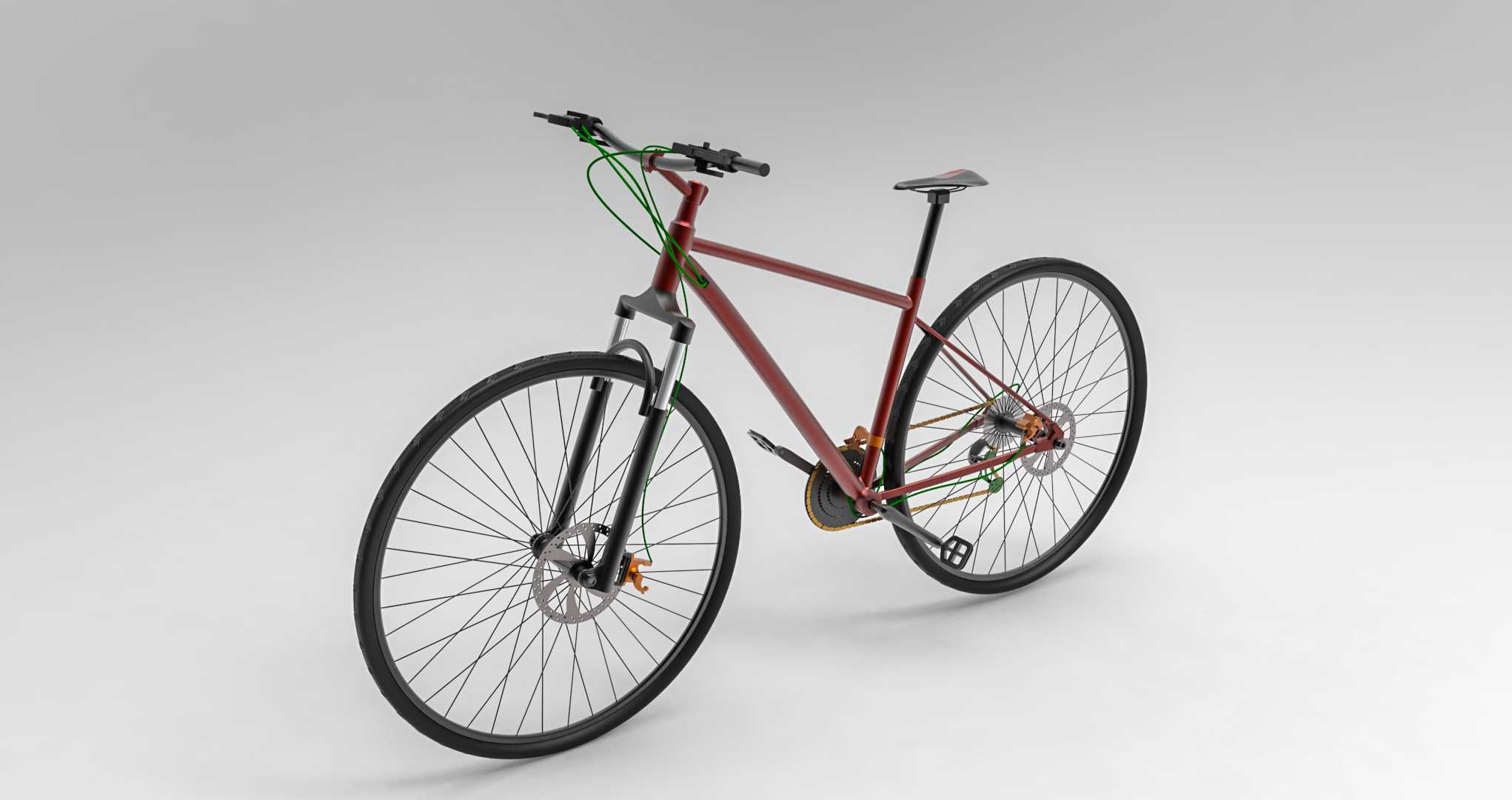

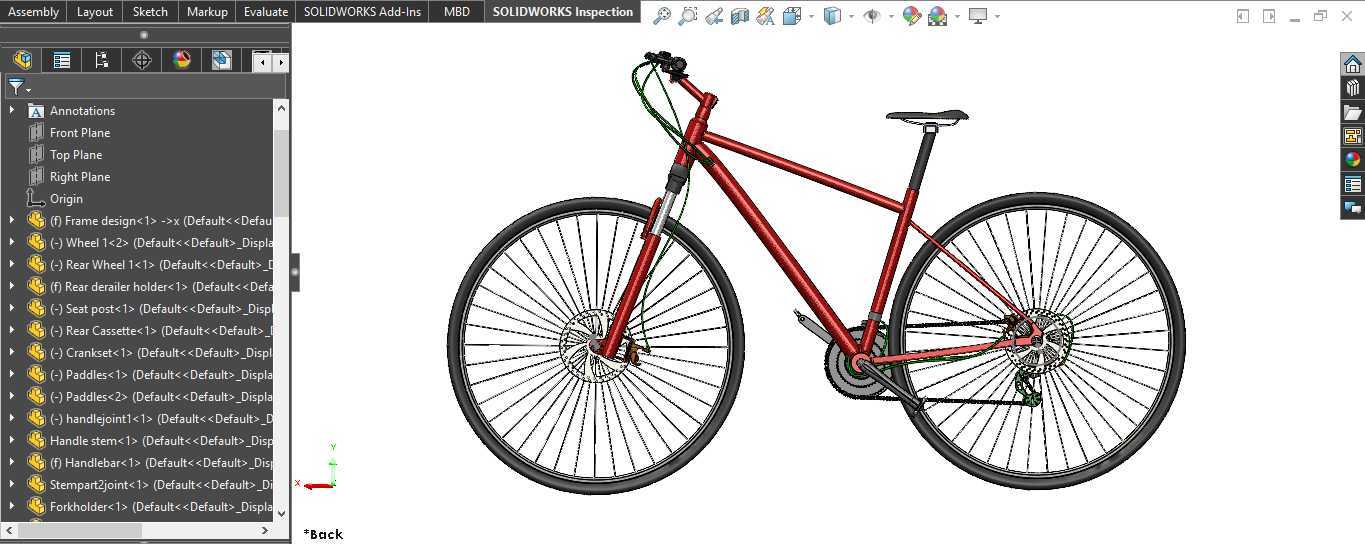

　　本次构建的两轮骑行载具三维结构，完全对标民用运动级山地自行车的实体结构做参数化还原，建模过程中优先保证各部件的装配干涉校验，所有配合面均按照实际整车装配公差做预留处理，可直接用于结构教学演示、骑行装备改装方案验证、虚拟场景载具素材调用等场景。从实际使用场景来看，这类山地车主要覆盖城市通勤代步、郊野非铺装路面骑行、入门级运动骑行三类核心用途，因此建模时针对不同使用场景对应的结构受力点做了对应细节还原：前叉部位预留了减震行程的活动空间，可模拟经过颠簸路面时的减震收缩动作；轮组部位的辐条采用等张力排布结构还原，花鼓、飞轮、碟刹盘的装配位置完全匹配实车安装边界，可直接对接通用山地车改装配件的模型做替换装配。整车的外形尺寸严格参照民用26寸山地车的通用边界设定，车把宽度、立管角度、座管可调行程、前后轮轴距均符合成人骑行的人机工程要求，建模时特意将车架的五通位置作为整车坐标原点，方便后续做整车受力仿真、运动学模拟时的坐标对齐，避免导入仿真软件后出现基准偏移问题。

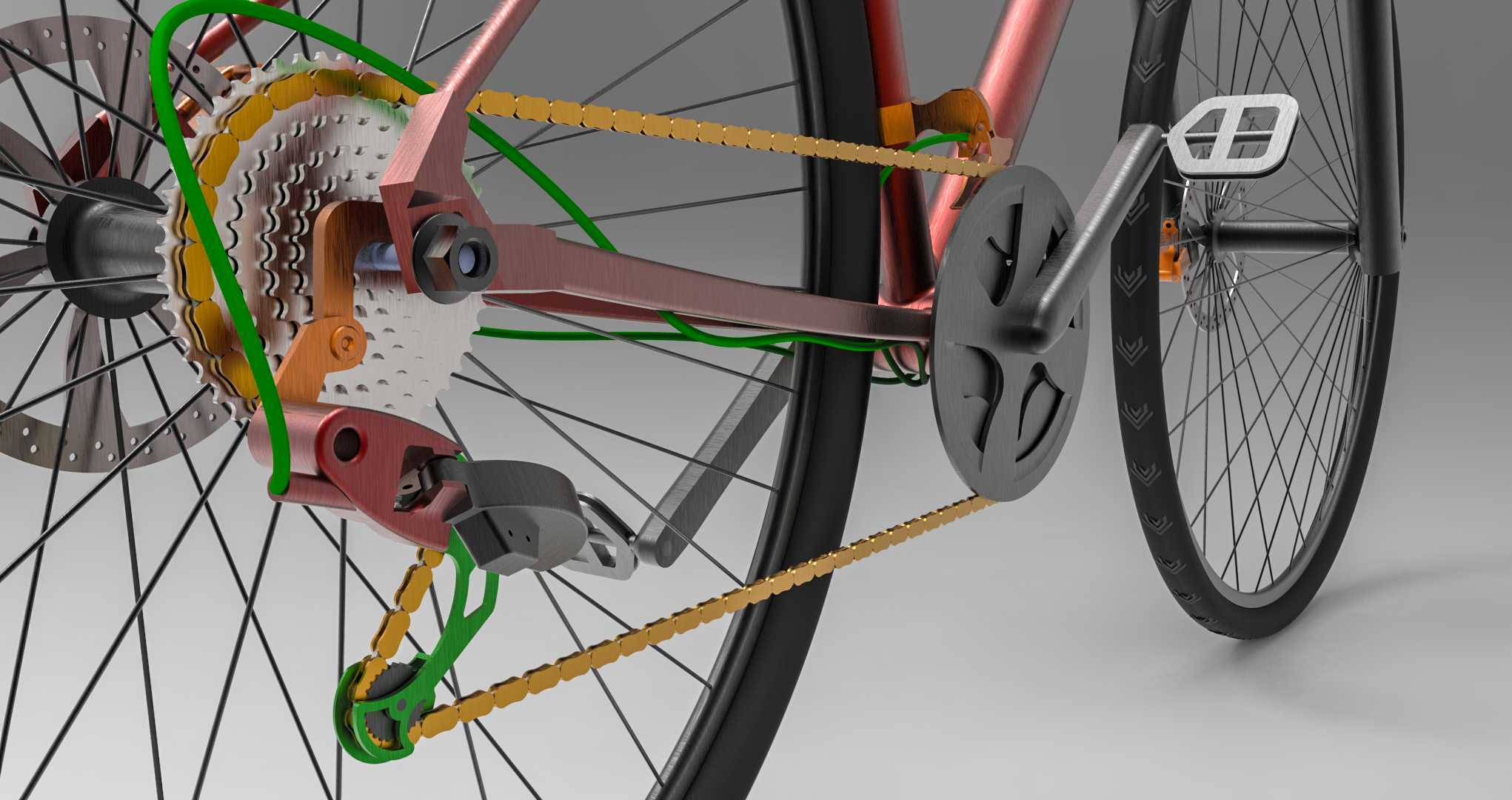

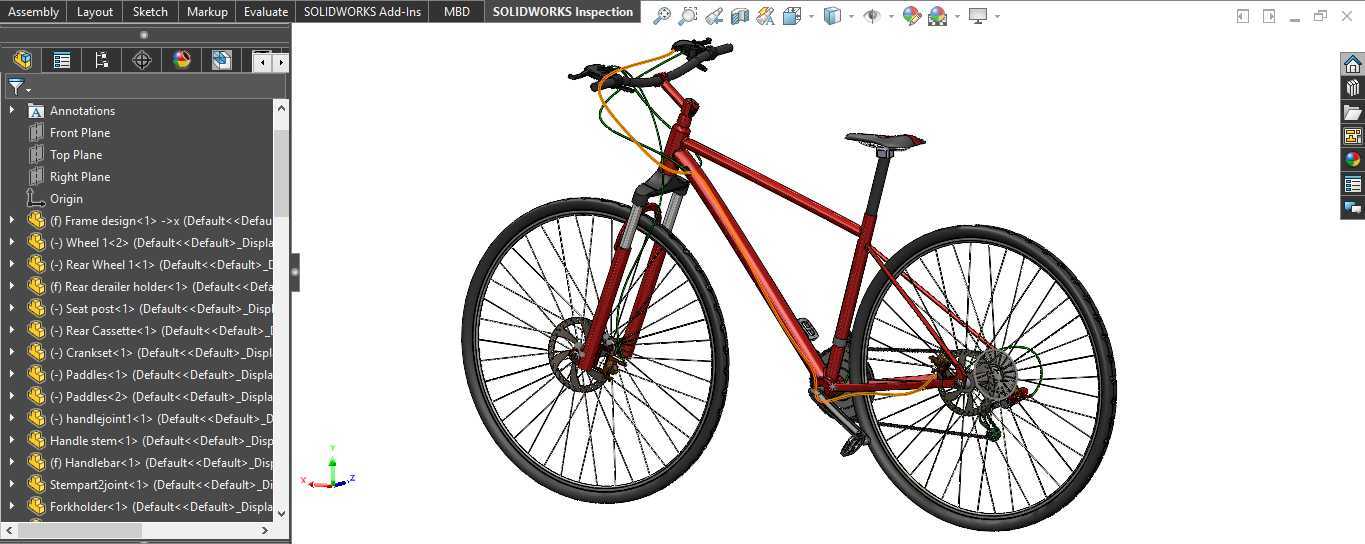

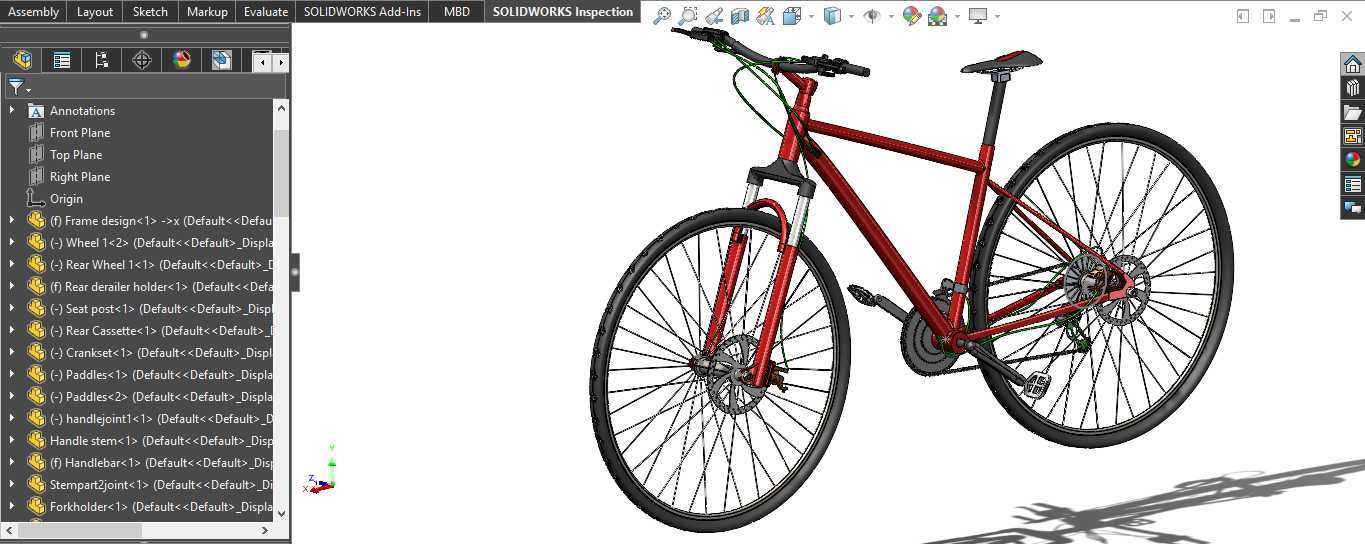

　　结构设计思路上，没有采用一体化整车建模的偷懒方式，而是按照实际整车的装配层级拆分零部件：车架主体分为上管、下管、后上叉、后下叉、头管、五通六个独立焊接部位做特征还原，焊接处的过渡圆角完全匹配实车的焊接工艺特征；传动系统单独拆分牙盘、曲柄、脚踏、链条、飞轮、后拨、前拨七个独立部件，每个部件的活动自由度均做了约束设置，可直接驱动曲柄转动模拟整车行进的传动动作；制动系统还原了碟刹夹器、刹车线管、刹把的完整走线路径，线管的弯曲半径符合实际刹车线的最小弯折要求，不会出现实际装配中线管弯折过度导致刹车失灵的结构问题；行走系统的轮胎表面还原了入门级山地胎的浅颗粒花纹，兼顾铺装路面的低滚阻与非铺装路面的抓地力需求，轮圈的壁厚、辐条的粗细均按照实际承重要求做等比例缩放，不会出现结构强度与尺寸不匹配的失真问题。

　　从安装边界来看，整车的所有外接安装位均做了特征保留：车架头管位置的碗组安装位尺寸匹配通用山地车的标准碗组规格，可直接替换不同行程的前叉模型；座管位置的口径符合通用山地车座管标准，可替换不同款式的坐垫、座管模型；车把位置的把立安装位、把套安装位、变速指拨安装位均预留了足够的装配空间，不会出现配件装配干涉的问题；车架后下叉位置的碟刹安装座、货架安装孔、脚撑安装孔均做了特征还原，可直接拓展安装对应骑行配件。

　　建模过程中特意规避了非必要的曲面过度优化，所有零部件的倒角、拔模角度均符合注塑、金属冲压、管材焊接的实际工艺要求，不存在无法开模、无法实际加工的无效特征，对于结构设计从业者来说，可直接参考该模型的层级拆分逻辑做同类型自行车的结构改型，对于三维建模从业者来说，可参考该模型的装配约束设置做运动仿真类的项目开发，对于虚拟场景制作从业者来说，该模型的面数控制合理，材质分区清晰，可直接导入渲染软件做不同配色、不同使用场景的效果输出。需要注意的是，模型中所有运动部件的活动范围均做了限位设置，比如前叉的转向角度限制在实际骑行的安全转向范围内，脚踏的转动角度不会出现与车架下管碰撞的超范围转动，链条的传动比匹配牙盘与飞轮的实际齿数比，模拟骑行时不会出现传动比失真的问题。
