沃尔沃V50车载剪式千斤顶结构设计

　　这款剪式千斤顶的建模完全围绕实车配套场景展开，所有结构尺寸均来自原车配套件的逆向测绘，核心是还原车载应急起重工具的真实使用逻辑。日常随车放置时，剪臂完全收拢，整体呈扁平长方体形态，可直接嵌入车辆后备箱备胎槽的预留卡位，不会占用额外储物空间，收拢状态下的外轮廓边界完全匹配原车储物格的尺寸公差，避免车辆行驶过程中工具晃动产生异响。

　　从功能实现逻辑来看，剪臂采用双侧对称的四连杆铰接结构，上下支撑面分别设置了防滑定位结构：顶部支撑座带有与车辆底盘顶升点匹配的卡槽，顶升时可直接卡入底盘预设的加强筋位置，避免作业过程中支撑滑移；底部底座带有冲压成型的防滑齿纹，在沥青、水泥等常见路面放置时，可增大接触摩擦力，降低侧翻风险。核心传动部件为梯形螺纹传动杆，贯穿剪臂中部的铰接螺母座，转动杆端的吊环结构即可带动两侧剪臂绕铰接点转动，实现顶升高度的线性调节，梯形螺纹的自锁特性可保证在任意顶升高度下，结构不会因负载反向回缩，无需额外设置锁止机构，符合车载工具轻量化、操作简便的设计要求。

　　建模过程中，每一处铰接孔的配合间隙都参考了实物的装配公差，剪臂本体的减重孔位置、冲压折弯圆角都完全复刻实物结构，没有做无依据的简化。传动杆与螺母座的配合长度覆盖了整个顶升行程，从最低收拢位置到最大顶升高度，螺纹啮合长度始终满足额定负载下的强度要求，不会出现脱扣风险。杆端的吊环结构可适配随车配套的摇把，也可通过普通撬棍转动，适配应急场景下的工具替代需求。

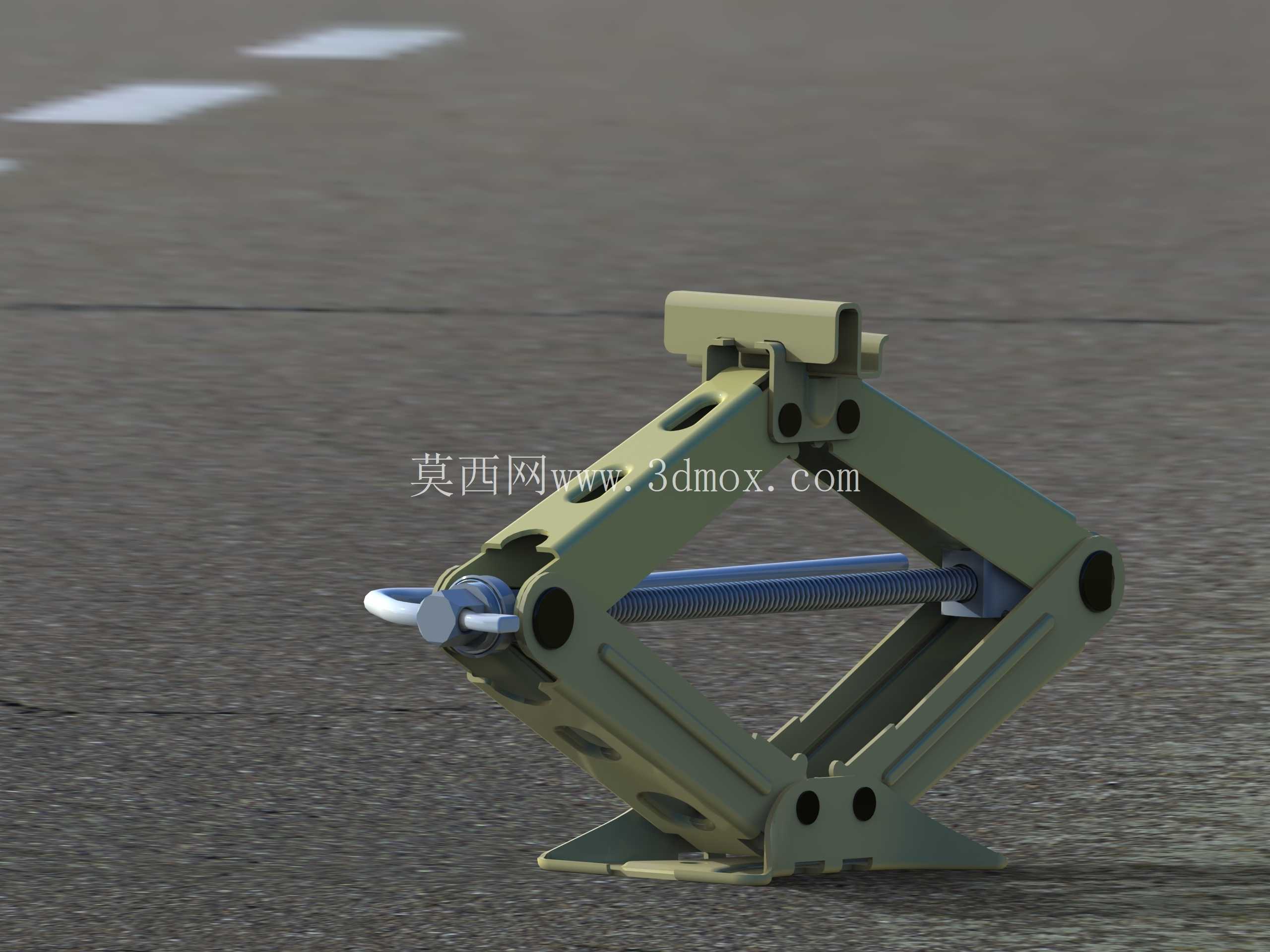

　　实际使用场景中，这类车载千斤顶的额定负载完全匹配对应车型的整备质量，最大顶升高度可满足车辆单侧轮胎完全离地的换胎需求，最低收拢高度可适配车辆空载状态下的底盘离地间隙，无需额外垫高即可直接放入顶升点下方。结构表面的军绿色涂装对应实物的电泳防锈层，建模时还原了涂装后的表面质感，铰接位置的销轴端部做了铆接限位处理，避免长期使用后销轴脱出，所有运动部件的运动轨迹都做了干涉检查，模拟顶升全过程中剪臂、传动杆、支撑座之间无运动卡滞，完全符合实物的运动逻辑。

　　从结构设计角度看，这类剪式千斤顶相比液压千斤顶，结构更简单、重量更轻，无液压油泄漏风险，长期随车存放无需特殊维护，非常适合家用轿车的应急换胎场景。建模时没有添加多余的装饰性结构，所有特征都服务于功能实现：剪臂上的圆形孔洞并非装饰，而是在保证结构强度的前提下降低整体重量，同时方便使用时穿入杆件辅助搬运；上下支撑面的翻边结构是为了提升板材的结构刚度，避免大负载下支撑面变形。整个模型的装配关系完全按照实物的装配顺序搭建，可直接用于结构教学、车载工具选型参考，也可作为汽车维修场景的三维演示素材。
