斯特林发动机结构展示三维建模作品

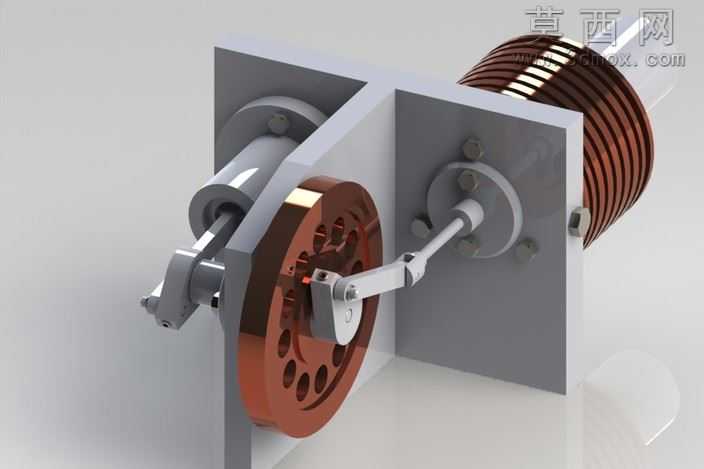

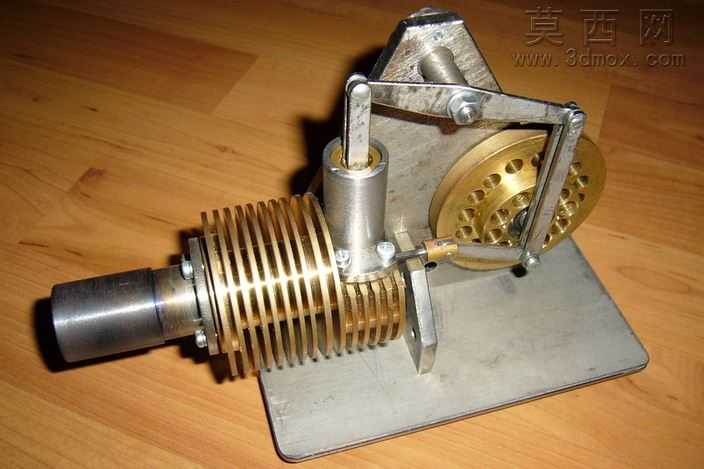

本作品为斯特林发动机的三维建模成果，建模过程依托SolidWorks平台完成全参数化设计，严格遵循斯特林循环的工作原理还原各部件的尺寸配合关系，确保模型可直接用于结构验证、原理演示与教学展示。建模阶段首先完成核心功能部件的独立建模：针对置换气缸与动力气缸，采用拉伸、旋转特征构建缸体基础轮廓，对缸体内壁做同轴度公差约束，保证活塞运动时无卡滞；针对铜质散热鳍片组，通过圆周阵列特征逐片生成鳍片结构，每片鳍片的厚度、间距均参考真实斯特林发动机的散热参数设置，还原热交换区域的结构细节。传动部分的建模重点还原曲柄连杆机构的运动逻辑：对带镂空减重孔的飞轮采用旋转切除特征加工出辐条式镂空结构，对连接动力活塞与飞轮的连杆做两端铰接副的配合约束，保证模型可在软件内完成运动仿真，直观展示热能向机械能的转换过程。材质与渲染阶段，针对不同部件的真实物理属性赋予对应材质：缸体与安装支架赋予哑光灰色金属材质，模拟铸铁机架的厚重质感；飞轮与连杆部件赋予抛光红铜材质，还原金属加工后的光泽与金属质感；散热鳍片组赋予紫铜材质并添加细微的氧化纹理，提升模型的真实感；铰接销轴等小部件赋予亮面不锈钢材质，区分不同功能部件的视觉差异。渲染采用工作室柔光环境，添加柔和的地面反射效果，多角度展示发动机的装配关系与结构细节，清晰呈现置换器、动力活塞、曲柄飞轮组的相对位置与连接逻辑。设计思路上以原理准确性为核心，所有部件的尺寸比例均参考公开的斯特林发动机技术资料，未做夸张的艺术化修改，既保证模型具备工程参考价值，也可作为3D打印的源文件使用，帮助学习者直观理解外燃机的工作过程与机械结构特点。
