直列六缸汽油发动机曲柄连杆机构模型

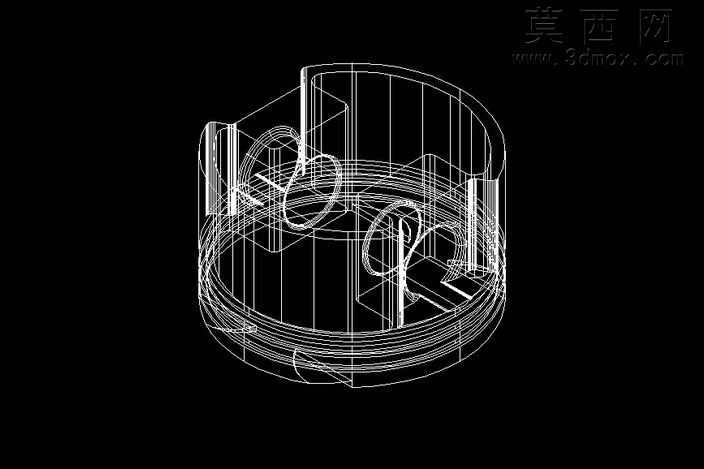

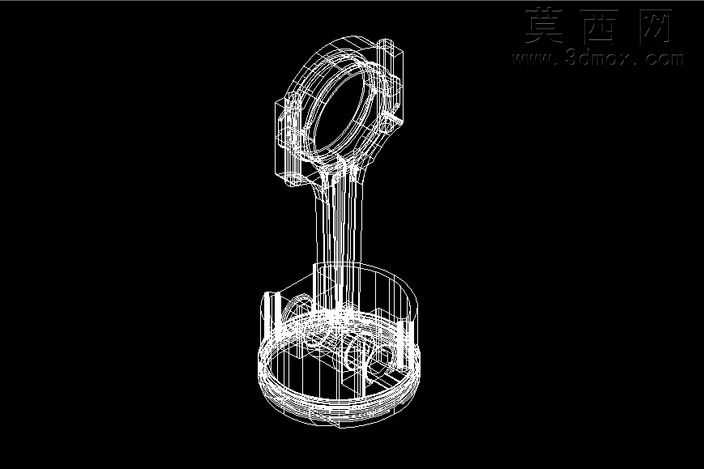

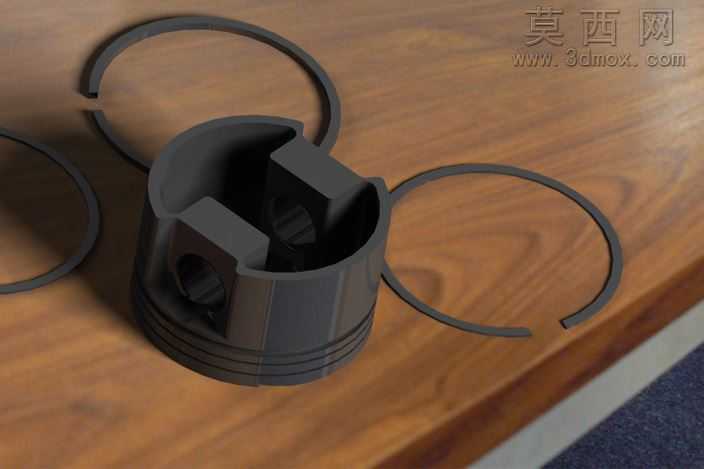

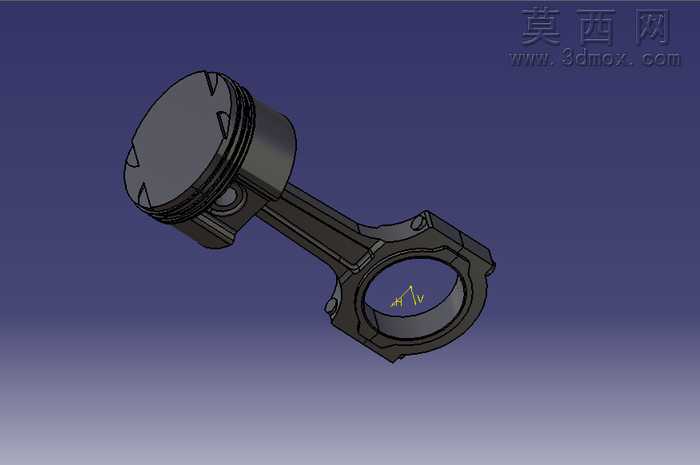

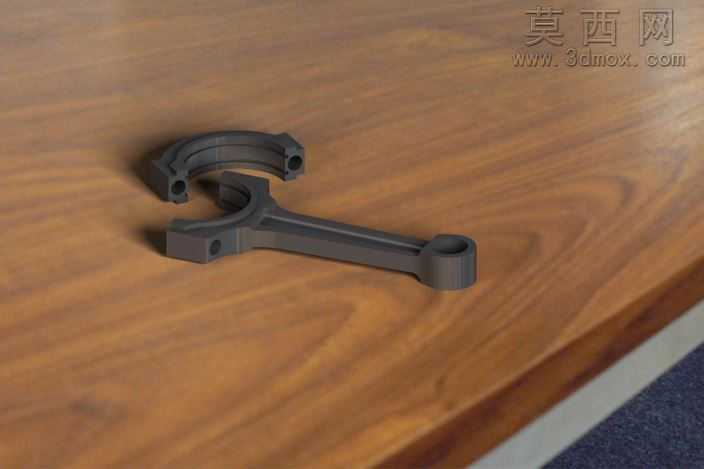

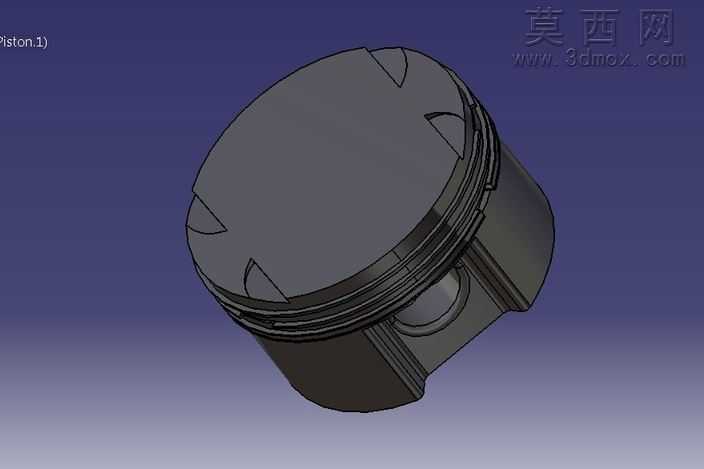

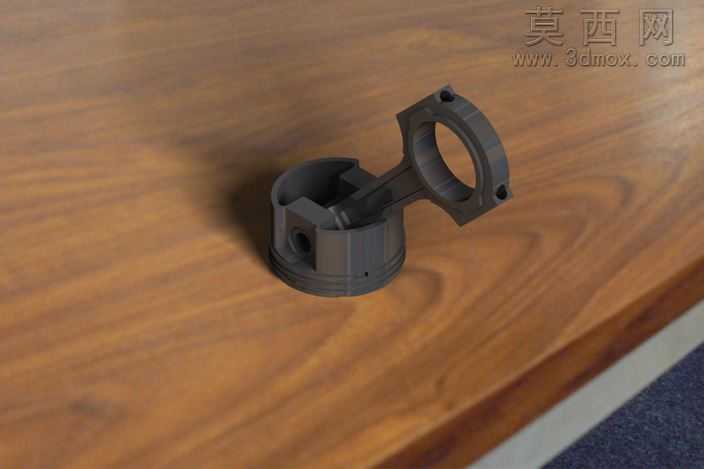

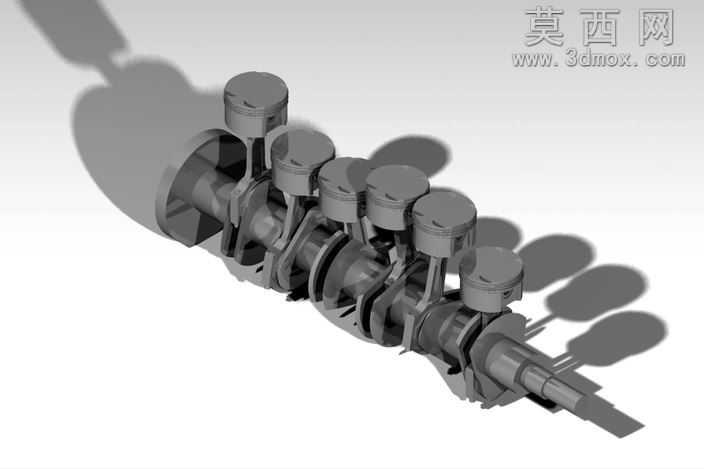

本作品为直列六缸汽油发动机核心曲柄连杆机构的三维建模作品，建模过程中严格遵循内燃机曲柄连杆机构的真实运动逻辑与尺寸比例，在三维建模环境中首先完成曲轴主体的参数化搭建：针对六缸机型的120度间隔点火顺序，精准排布六个曲柄销的相位角度，对曲轴的主轴颈、曲柄臂、平衡重结构分别进行特征建模，通过拉伸、旋转、倒角、圆角等基础特征命令完成曲轴基体构建，同时对曲轴油道、定位销孔等细节结构进行精细化还原，保证模型结构符合真实发动机曲轴的工艺设计要求。随后完成活塞组件的建模：针对汽油发动机活塞的结构特点，分别构建活塞顶、活塞环槽、活塞销座、活塞裙部的结构特征，匹配对应的活塞销、活塞环零件，保证活塞与气缸的配合间隙符合设计规范。连杆部分采用分体式结构建模，分别完成连杆大头、连杆杆身、连杆小头、连杆盖的特征设计，添加连杆螺栓的装配定位结构，保证连杆与曲柄销、活塞销的装配同轴度符合设计要求。装配阶段采用自底向上的装配逻辑，首先将曲轴定位为固定基准件，通过同轴配合、轴向定位配合依次装配六组连杆组件，再将活塞组件与连杆小头通过活塞销完成铰接配合，保证所有运动副的自由度设置符合真实机构的运动状态，可实现曲轴转动带动活塞往复运动的动作模拟。渲染阶段采用金属材质赋予曲轴、连杆、活塞等钢制零件，调整材质的粗糙度、金属度参数还原机加工金属零件的质感，添加环境光与定向光源模拟工业产品展示的光照效果，通过阴影设置突出零件的结构层次与装配关系，清晰展现直列六缸发动机曲柄连杆机构的排布规律与结构特点。建模过程中对零件间的干涉情况进行了逐一排查，调整了曲柄臂与连杆大头的运动间隙、活塞裙部与曲轴平衡重的避让距离，保证整个机构在运动过程中无结构干涉，为后续完整发动机模型的搭建提供了可靠的核心机构基础，后续将逐步添加气缸体、气缸盖、配气机构、供油系统等零部件，逐步完成完整汽油发动机的全结构建模与动画演示。
