气动六缸星形发动机结构三维建模作品

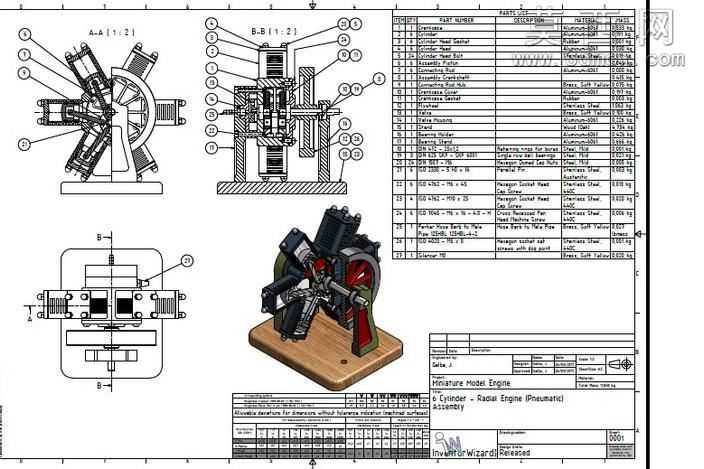

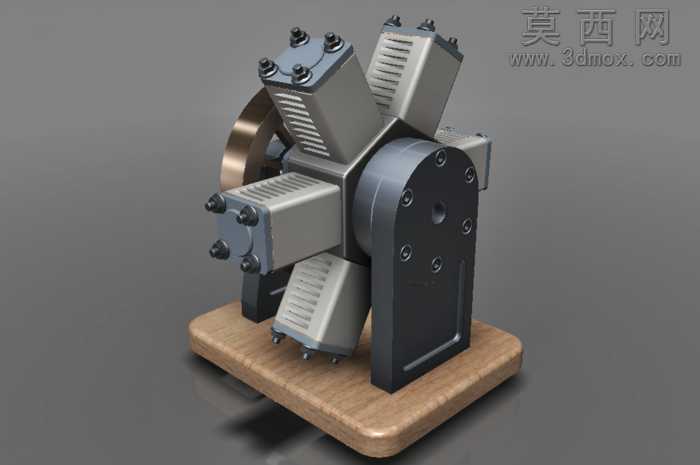

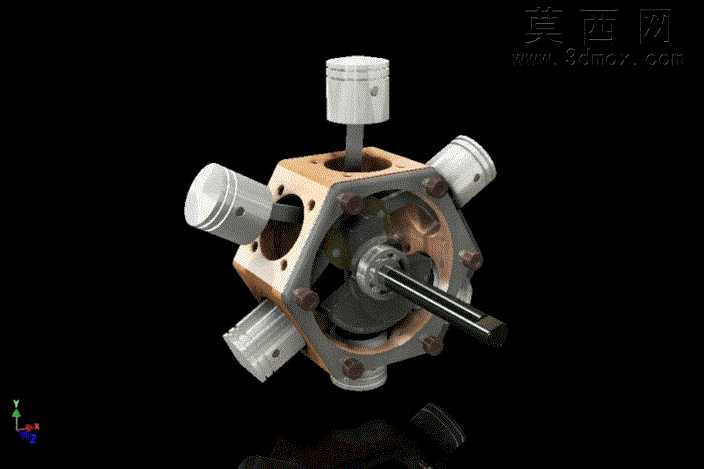

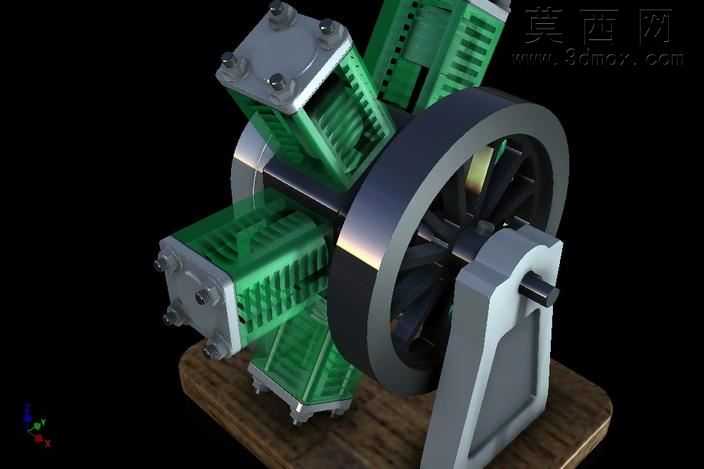

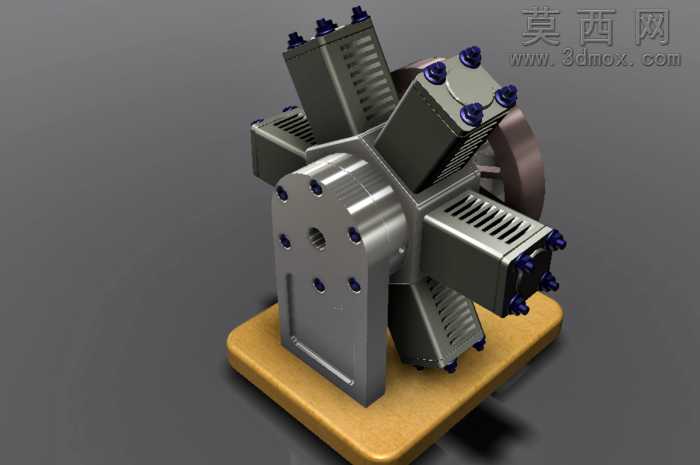

本作品为气动六缸星形发动机的三维建模成果，建模过程中严格遵循星形发动机的真实机械传动逻辑，先完成核心传动部件的参数化搭建：以中心曲轴为装配基准，逐一匹配六个沿圆周径向均匀排布的气缸组件，确保每个气缸的中心轴线交汇于曲轴回转中心，还原星形发动机紧凑的径向布局特征。建模阶段对活塞与气缸的配合间隙、连杆与曲轴曲柄销的铰接公差做了精准设定，既保证装配结构符合机械设计规范，也为后续运动仿真预留了合理的活动空间。材质渲染环节针对不同部件的功能属性做了区分处理：气缸散热鳍片部分采用磨砂铝合金材质，还原金属切削加工后的细腻哑光质感，通过调整粗糙度参数模拟真实机加工表面的细微纹理；曲轴与连杆等承力部件赋予高碳钢材质，添加轻微的金属反光与做旧痕迹，体现动力部件的厚重质感；缸体连接螺栓采用镀锌金属材质，还原紧固件的亮面金属特征；中心输出轴做发黑处理，区分不同功能部件的视觉层次。结构设计上完整还原了星形发动机的配气与动力传递逻辑，六个气缸呈60度夹角均匀分布，单缸活塞上行至顶点时相邻气缸处于做功行程的对应位置，可直观展现星形发动机做功间隔均匀、运转平顺的结构优势。建模过程中对缸体的六角形连接基座做了细节优化，每个边角的螺栓孔位置、安装凸台的厚度都参考真实小型气动发动机的尺寸比例设定，活塞顶部的凹坑、活塞销的固定卡簧、连杆大头的剖分结构等细节都做了1:1还原，没有省略关键的机械连接结构。渲染阶段采用深色纯色背景突出主体模型，通过三点布光方案打亮发动机的各个结构面，主光源从斜上方投射凸显缸体的立体轮廓，辅光源补光消除活塞与气缸缝隙处的死黑区域，轮廓光勾勒曲轴输出端的金属边缘，让整个模型的结构层次清晰可见，可直观观察到内部曲柄连杆机构的运动配合关系，完整展现气动星形发动机的机械美感与结构原理。
