4040铝型材用直角加强连接角件

在工业铝型材框架搭建场景中，角件是最常用的连接构件之一，这款适配40系列铝型材的直角角支架，主要用于两根垂直排布的铝型材之间的90度刚性连接，常见于自动化设备机架、流水线工作台、物料周转架、设备安全防护围栏的节点位置，承担连接定位、载荷传递、抗形变加固的作用，相比直接用螺栓对接型材端面，角件连接不需要在型材端面做复杂的攻丝或者端面铣加工，安装时不需要额外校准垂直精度，后期拆装调整也更方便，在中小载荷的型材框架结构中应用占比极高。

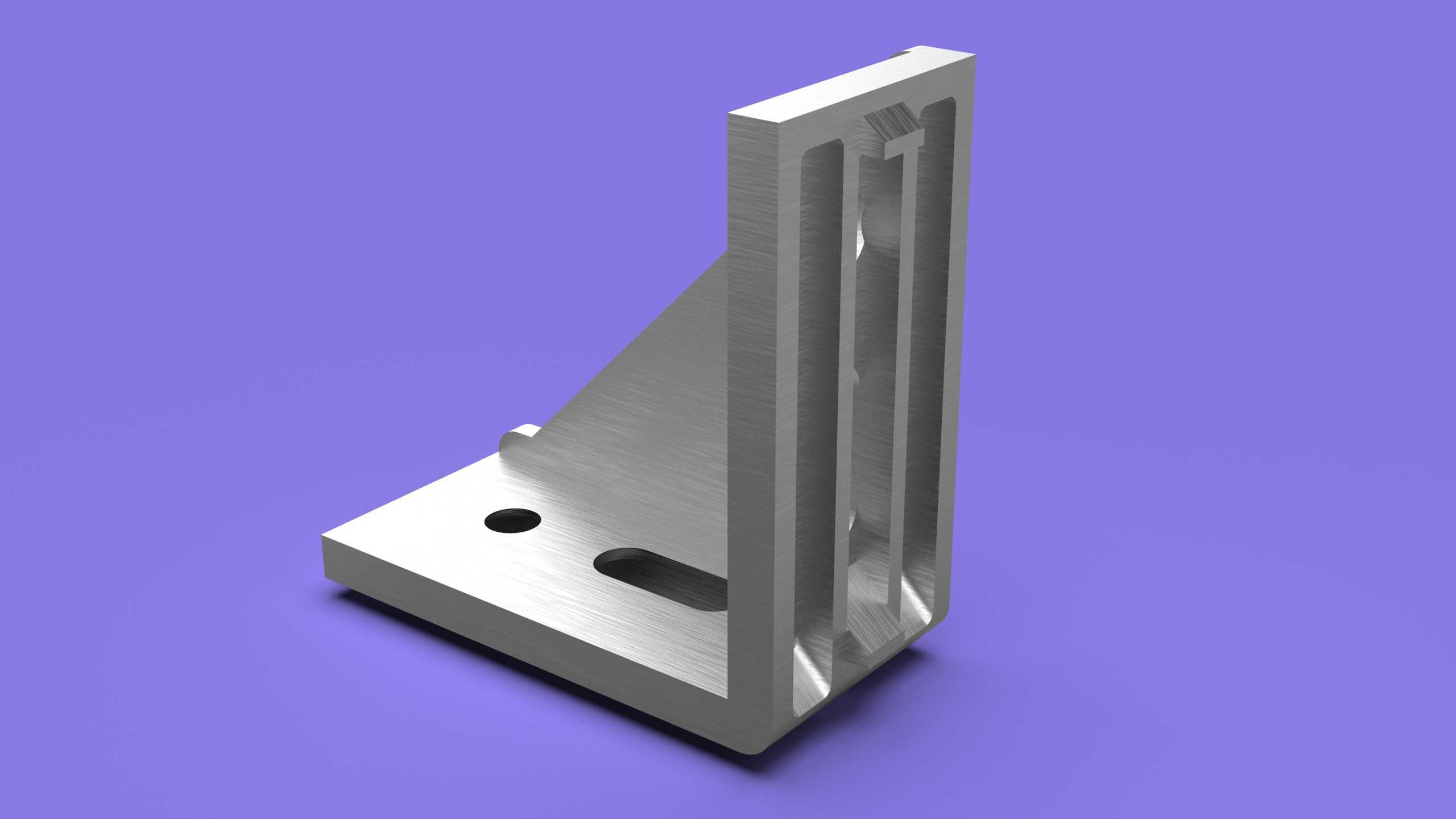

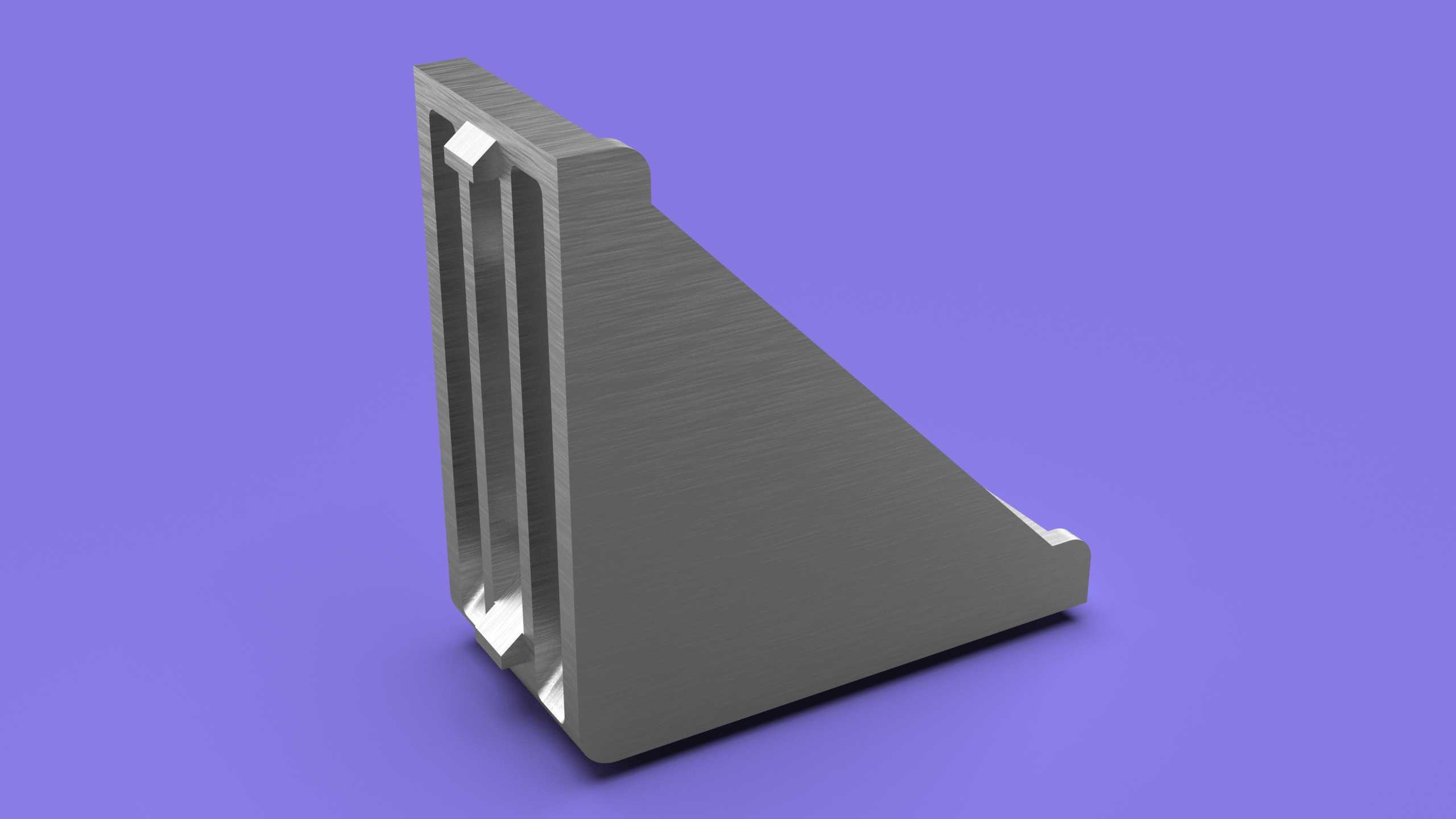

从结构设计来看，这款角支架采用一体化压铸成型的L型主体结构，垂直立板与水平底板之间设置了三角形加强筋结构，筋板从立板中部一直延伸到底板边缘，能够有效分散垂直方向的载荷，避免角件在长期承重后出现立板外翻、直角角度偏移的问题。立板上设计了通长的T型槽导向结构，安装时可以直接卡入铝型材的T型槽内，配合T型螺栓就能快速完成预定位，不需要全程手扶构件对位，能大幅提升现场装配的效率，槽道的尺寸公差控制在适配40系列欧标铝型材的槽宽范围，安装后不会出现松旷晃动的问题。水平底板上设置了两个安装孔位，一个是圆形定位孔，一个是长条形调节孔，圆形孔用于穿入螺栓完成精准定位，长圆孔则预留了±3mm的安装调节余量，能够抵消型材下料时的长度误差、框架拼装时的累计公差，避免因为孔位对位偏差导致无法装配的问题，孔口位置都做了沉头设计，螺栓安装后头部不会突出角件表面，不会影响后续的型材附件安装或者外封板的贴合。

从安装边界来看，这款角支架适配槽宽8mm的4040系列欧标铝型材，角件的整体厚度、立板高度都和40型材的端面尺寸匹配，安装后角件不会突出型材的外表面，框架外装亚克力板、钣金门板或者铝塑板的时候，板面可以完全贴合在型材表面，不会因为角件突出出现缝隙。角件的材质采用压铸铝合金，表面做了喷砂氧化处理，本身的重量轻但结构强度足够，不会像钢制角件那样增加框架的整体自重，同时铝合金的防腐性能好，在车间多尘、有少量切削液飞溅的环境下也不会轻易生锈，不需要额外做表面涂装处理，和铝型材的材质电位一致，长期使用也不会出现接触腐蚀的问题。

在实际选型使用的时候，需要根据框架的载荷情况确定角件的布置密度，常规的工作台框架每个直角节点布置1个角件就能满足承重需求，如果是承重量较大的物料架、或者有振动工况的设备机架，可以在节点的上下两侧各布置一个角件，提升连接的抗扭刚度。安装时先将T型螺栓预卡在型材的槽道内，套上角件之后先不要完全拧紧螺栓，待整个框架的所有节点都对位完成、整体尺寸校准之后，再按对角线顺序依次拧紧所有螺栓，避免局部先拧紧导致框架出现整体扭曲变形。这款角件的加强筋设计刚好避开了型材槽道的核心安装位置，不会和槽内的其他螺栓、螺母块出现干涉，哪怕是在三根型材交汇的立体节点位置，也能正常安装使用，不需要额外切割修改角件结构。

相比市面上普通的无筋角件，这款带三角加强结构的角支架抗侧向冲击能力更强，在设备防护围栏这类可能受到外力碰撞的场景中，不会因为撞击就出现连接节点断裂、框架散架的问题。角件的所有棱边都做了倒角处理，安装过程中不会划伤操作人员的手部，也不会刮破安装时用到的线缆、密封胶条等辅材。立板上的通长槽设计还支持安装后的位置微调，当框架上需要加装滑动门、移动托架等附件时，可以顺着槽道调整角件的固定位置，不需要在型材上重新打孔，适配多种后期改装需求。
