五百毫米行程电动线性推杆结构设计

　　在自动化产线工位切换、小型工装夹具夹紧、户外光伏板角度调节、智能家居升降机构、农用小型设备姿态调整这类需要直线往复推拉动作的场景里，电动线性执行器是替代气缸、液压缸的高适配性驱动元件，这款500mm行程的线性执行器，就是针对中等行程推拉负载需求做的结构设计。从实际选型适配的角度看，这类执行器不需要配套复杂的气源、液压站管路，只需要接入对应规格的直流供电就能完成动作，对于没有集中动力源的分布式安装场景适配性极强，比如户外零散布置的光伏追日支架，每个支架单独配套一台执行器，不需要铺设长距离的动力管路，后期维护也只需要针对单台设备排查，不会影响整套系统的运行。

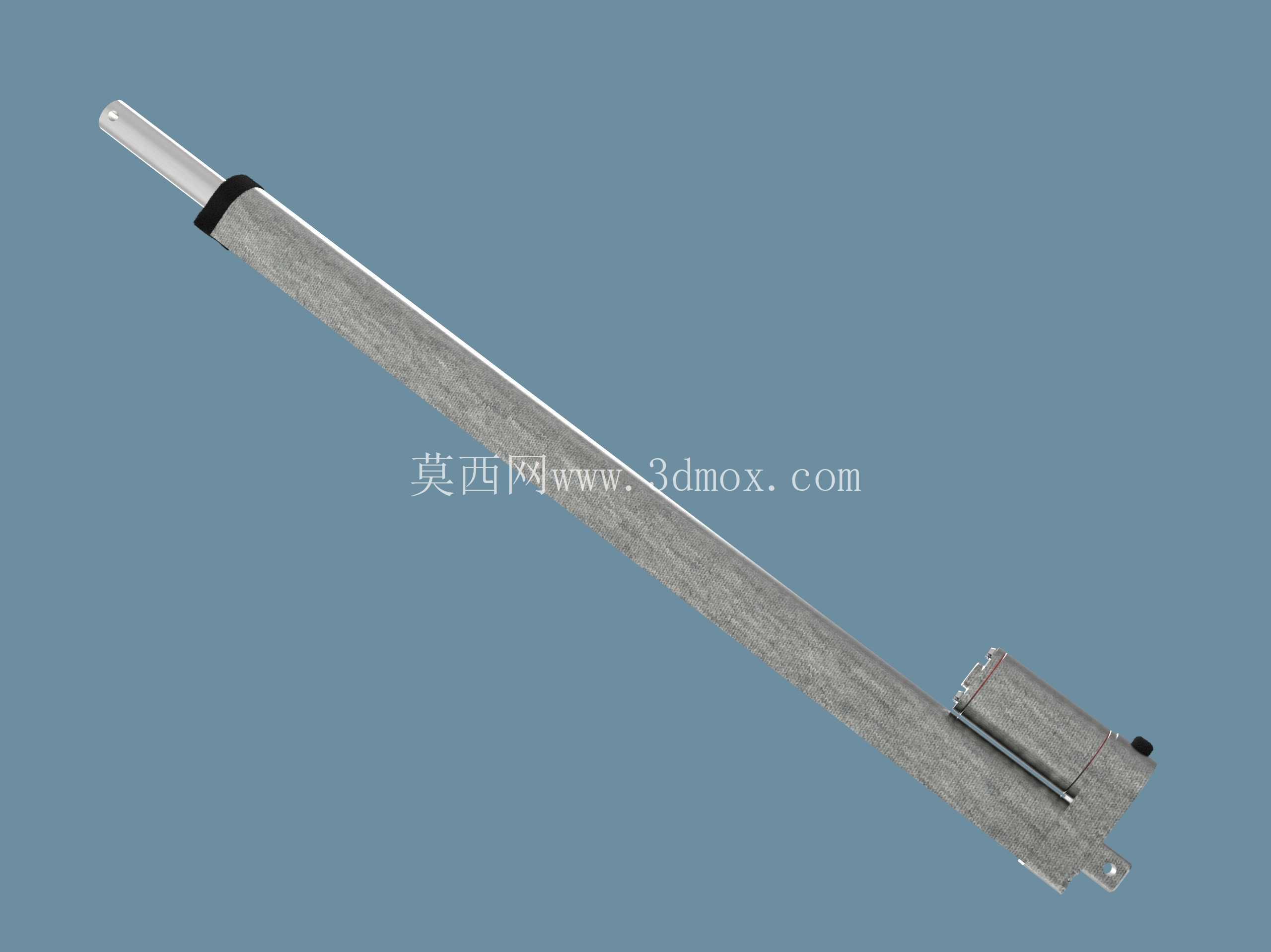

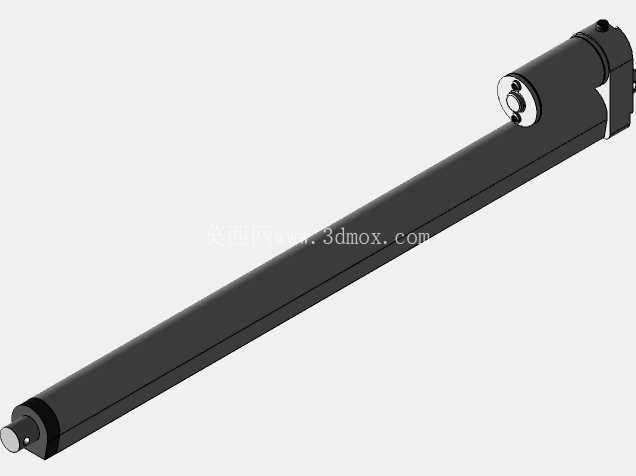

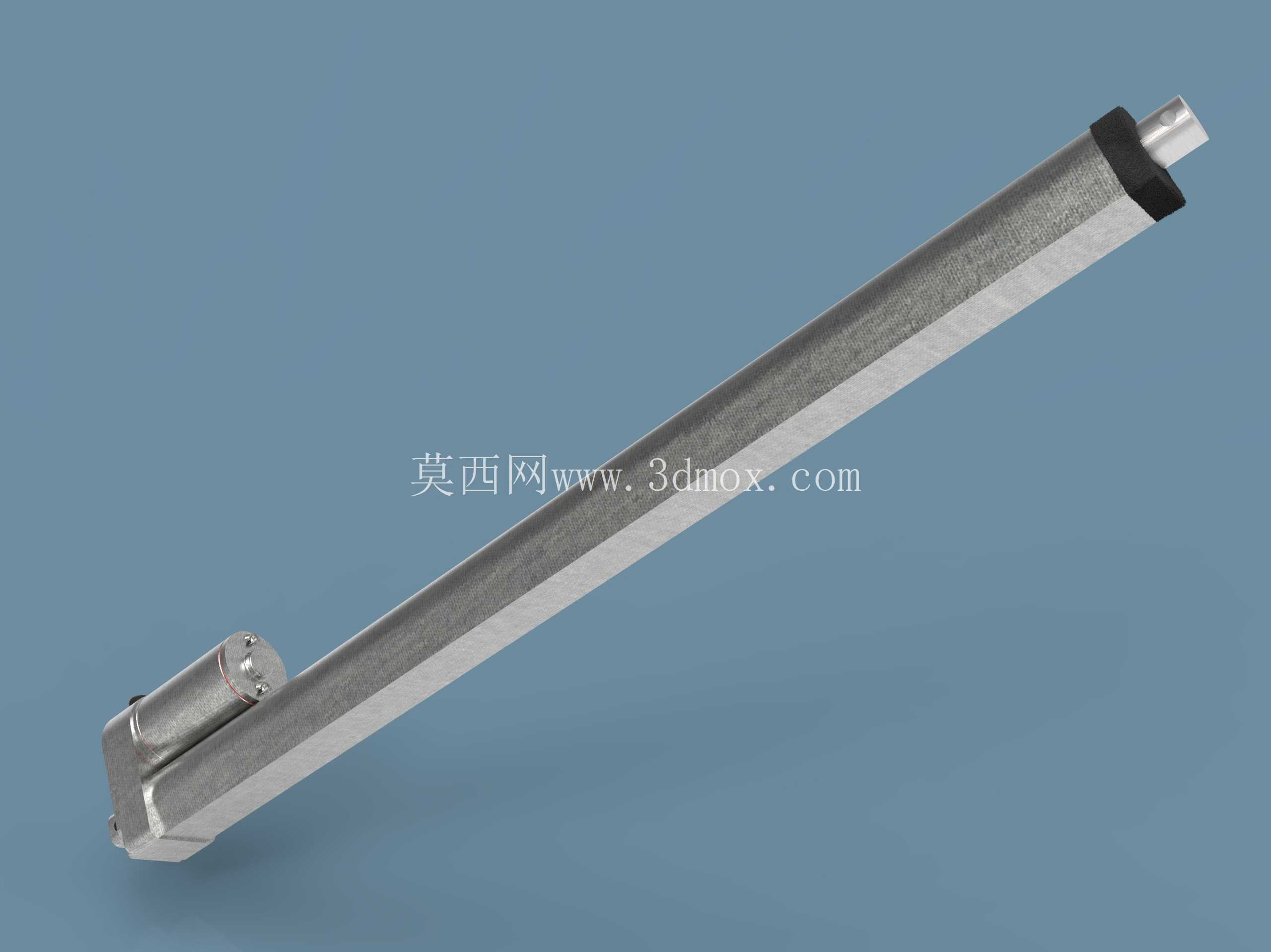

　　这款执行器的主体外壳采用方形铝型材结构，区别于圆形管身的推杆，方形截面的外壳在安装后可以自带抗扭转特性，不需要额外加装导向键或者防转导轨，就能避免推杆伸缩过程中输出轴跟着转动，对于需要直接连接负载、安装空间紧凑没法额外布置防转结构的场景，这个结构设计能省去不少配套零件的设计工作量。驱动端的直流电机垂直布置在推杆尾部的侧方，没有采用同轴布置的结构，能有效缩短执行器的整体安装长度，在安装空间的轴向尺寸受限的场合，这种侧置电机的布局能留出更多的设计余量，不会因为电机的轴向长度挤占推杆的有效行程空间。

　　设计过程中针对500mm的有效行程，对内部的传动丝杆做了挠度校核，因为推杆伸出到最大行程时，丝杆处于悬臂状态，如果丝杆直径选的过小，伸出到极限位置时受径向负载容易出现弯曲变形，甚至和铝型材内壁发生剐蹭，所以这款结构里匹配的丝杆直径和导程，是结合常规500mm行程推杆的常用负载区间做的平衡，既保证了伸出全行程时的结构刚性，也不会因为丝杆直径过大增加不必要的成本和驱动负载。输出轴的端部做了标准的铰接孔结构，安装时可以配套鱼眼接头或者销轴直接和负载端连接，尾部的安装位也预留了铰接安装的孔位，整套执行器可以采用两端铰接的安装方式，允许负载端在小角度范围内摆动，适配那些动作过程中存在小幅角度变化的推拉场景，比如翻板机构的开合、升降平台的角度调整，不需要额外做复杂的铰接支座设计。

　　安装边界方面，这款执行器收缩到最短位置时的整体长度，是按照行程加固定结构段的常规比例设计的，选型时只需要确认安装距是否符合设备的预留空间，不需要额外核算伸缩过程中的干涉问题，因为方形外壳的外轮廓尺寸统一，伸缩过程中只有内部的输出轴沿着轴向移动，外部轮廓不会有额外的突出结构，在做设备整体布局时，可以直接按照方形截面的外轮廓预留避让空间。输出轴的表面做了硬质氧化处理，长期在户外或者多粉尘的环境下使用，也能减少表面锈蚀、粉尘刮擦密封件的问题，尾部的电机端做了密封结构，能阻挡日常使用中的粉尘、溅水进入电机内部，适配多数非浸水的工业、民用场景。

　　从结构设计的细节来看，执行器的两端都设置了行程限位的硬止位结构，当推杆伸出或者收缩到极限位置时，内部的止挡块会接触到外壳的限位端面，避免丝杆超行程运转导致的传动脱开、结构损坏，同时也能给配套的电控限位提供机械冗余保护，就算电控限位出现故障，机械止位也能保证结构不会超出设计行程。传动部分采用丝杆螺母副传动，传动效率比普通的梯形丝杆更高，相同推力需求下可以选配功率更小的驱动电机，降低整体的功耗和运行时的噪音，对于需要频繁启停的工位场景，更低的运行噪音也能改善作业环境的舒适度。

　　在实际做设备配套设计时，这类线性执行器的安装固定不需要做复杂的加工面，因为两端铰接的安装方式对安装面的平面度要求不高，只需要保证两端铰接点的同轴度在允许范围内，就能顺畅运行，对于小型设备的改装、非标工装的快速搭建来说，能大幅缩短设计和装配的周期。比如在做小型物料升降台的设计时，直接把执行器两端分别铰接在固定底座和升降平台上，不需要额外设计复杂的导向柱结构，依靠执行器本身的方形外壳抗扭特性，就能保证平台升降过程中不会出现偏转，减少了零件数量，也降低了整体的装配难度。
