流线型螺旋曲面指尖旋转陀螺结构设计

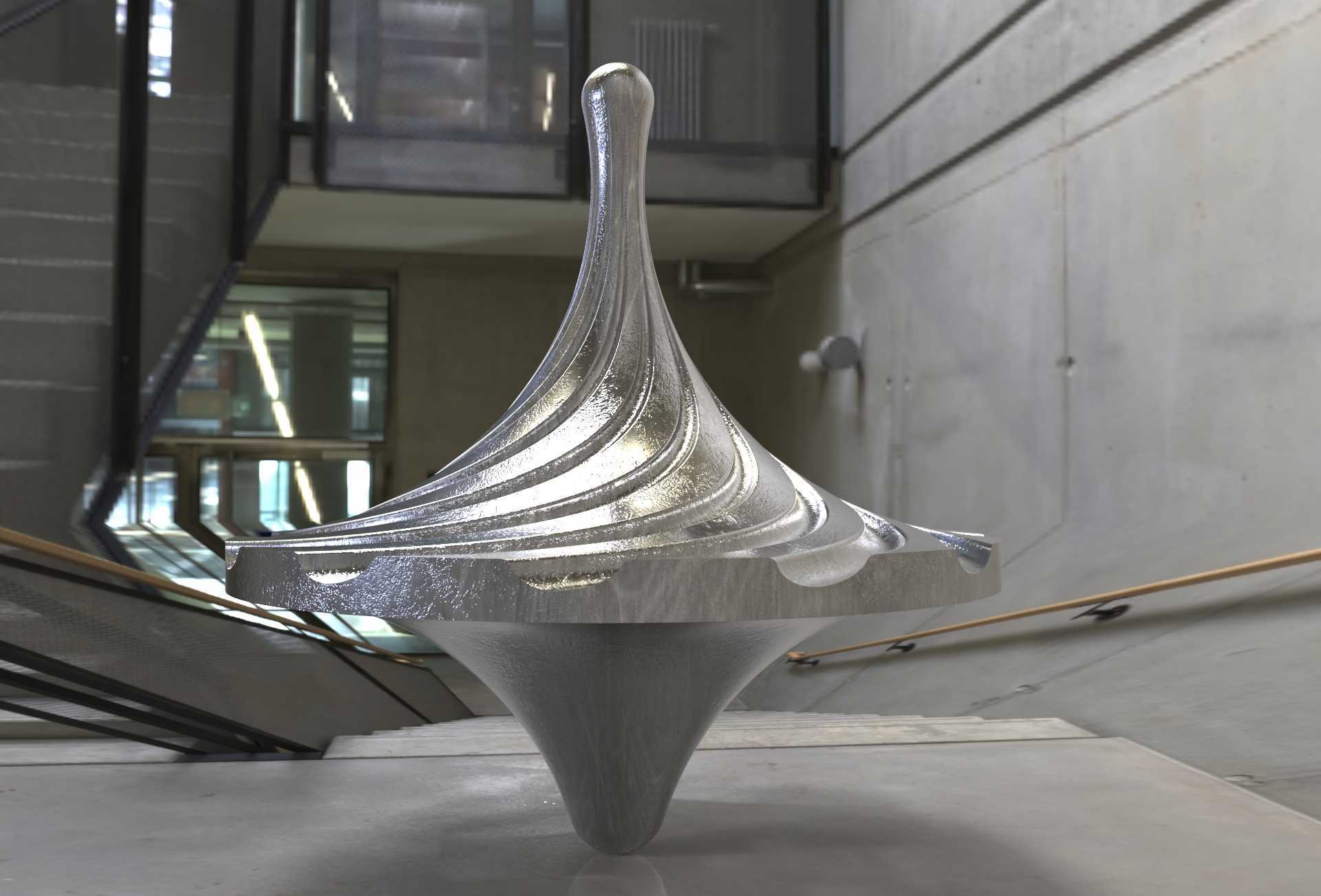

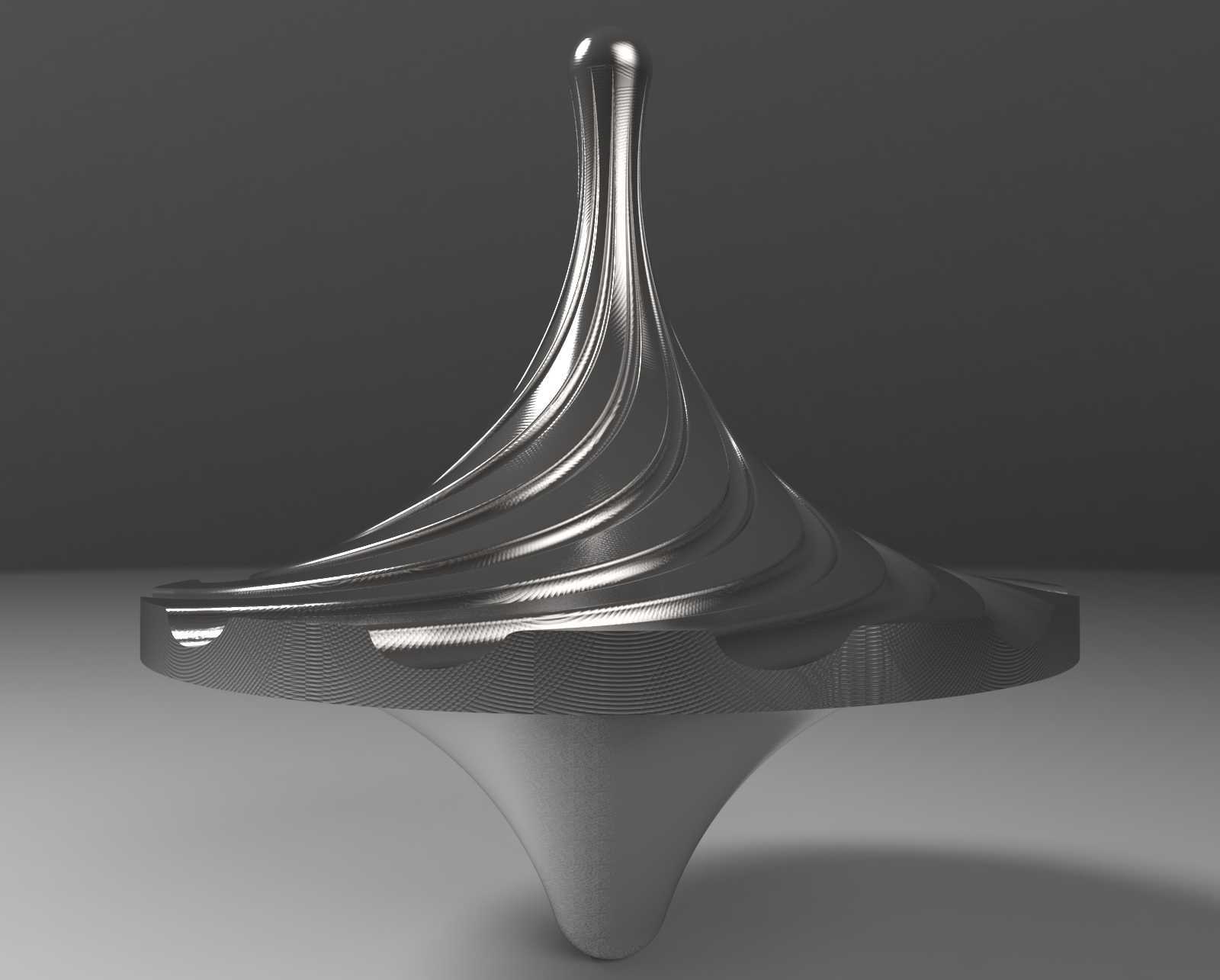

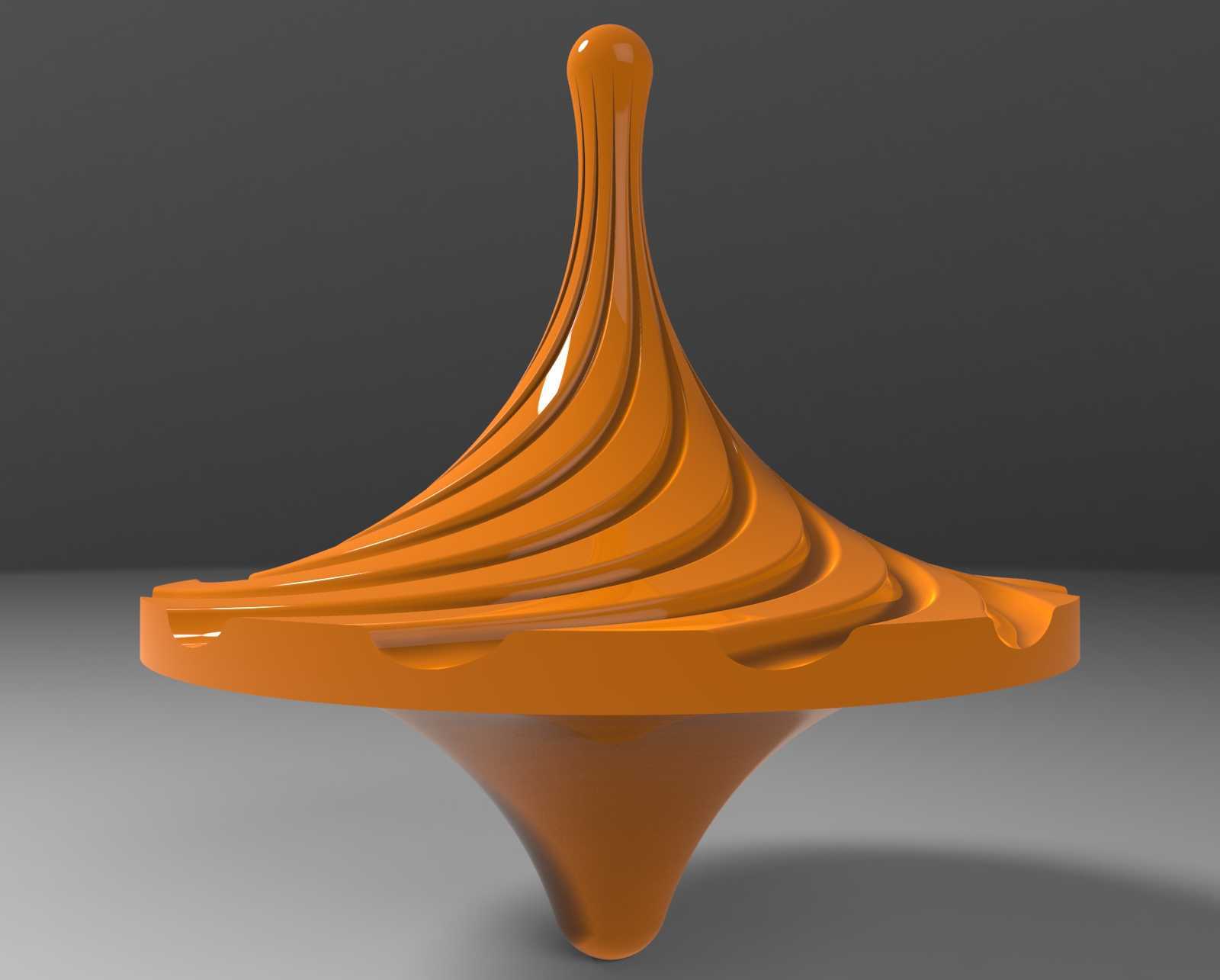

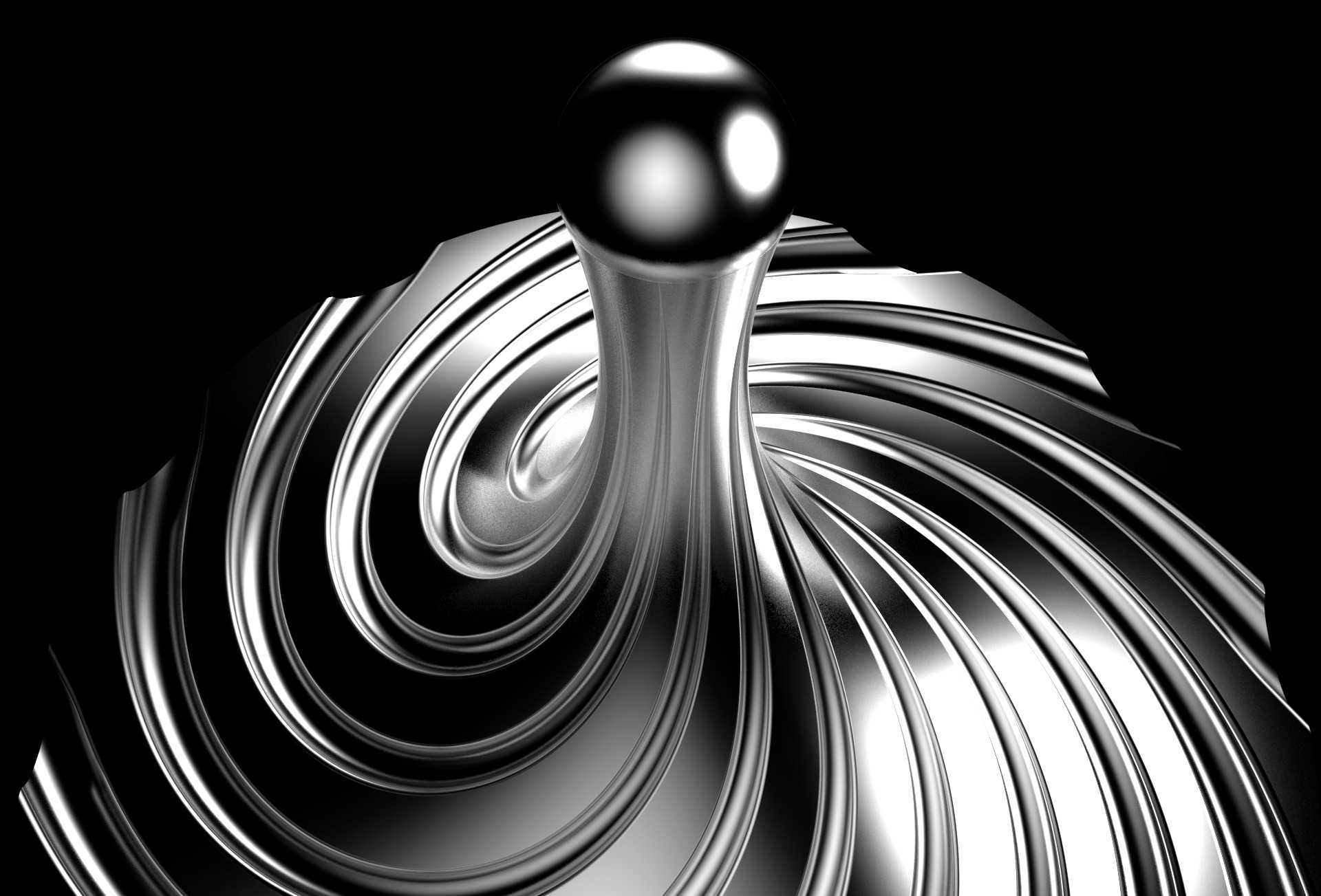

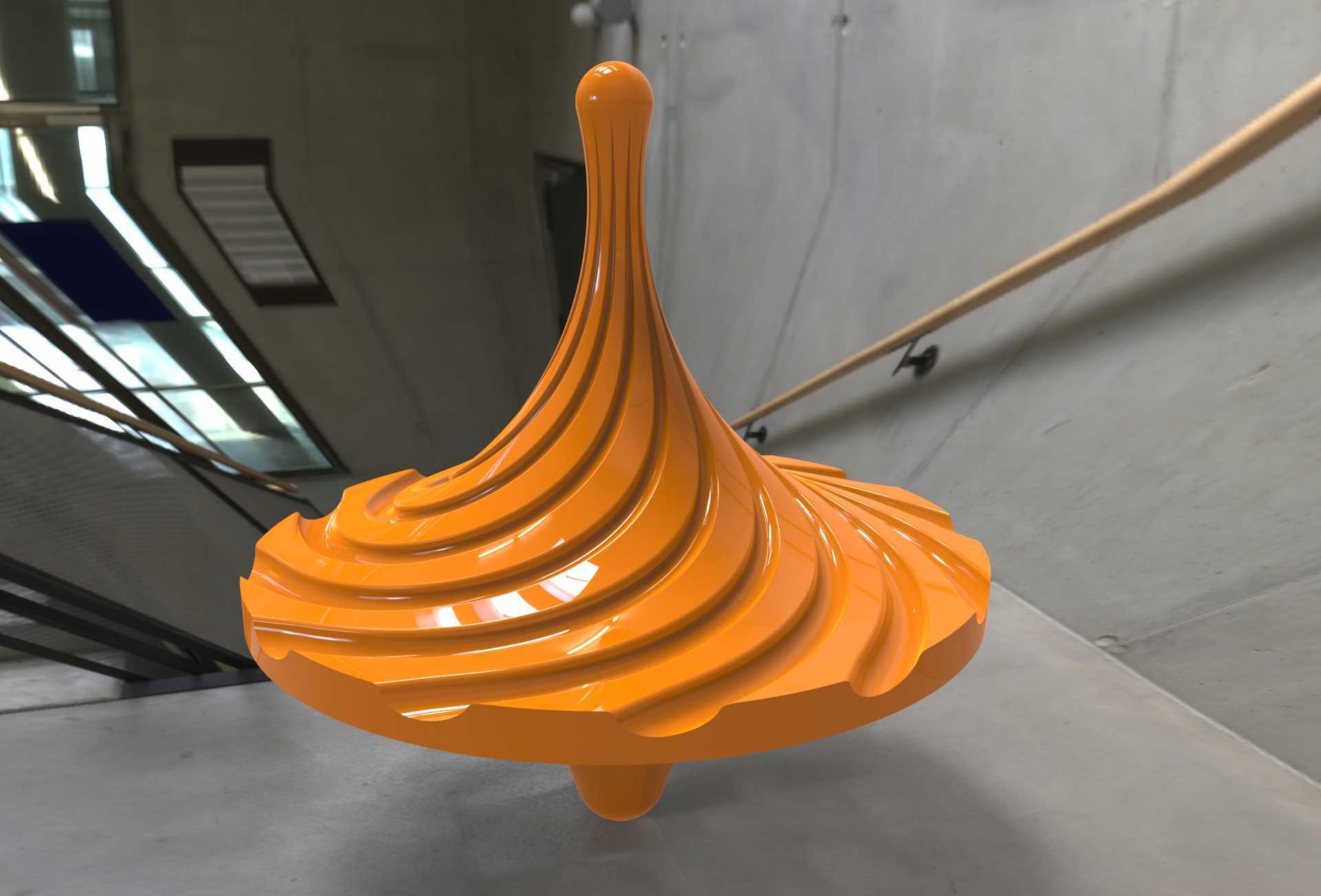

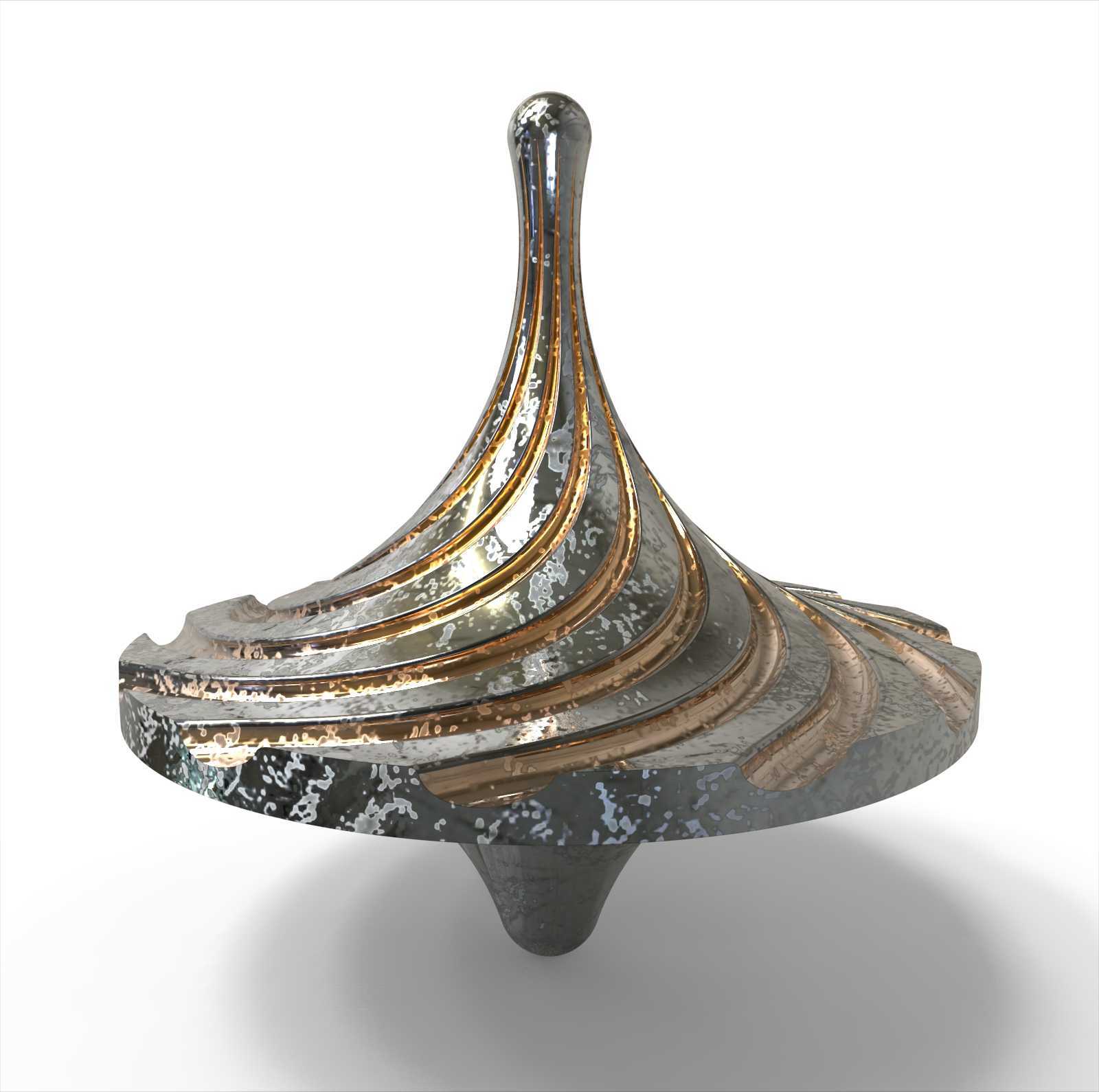

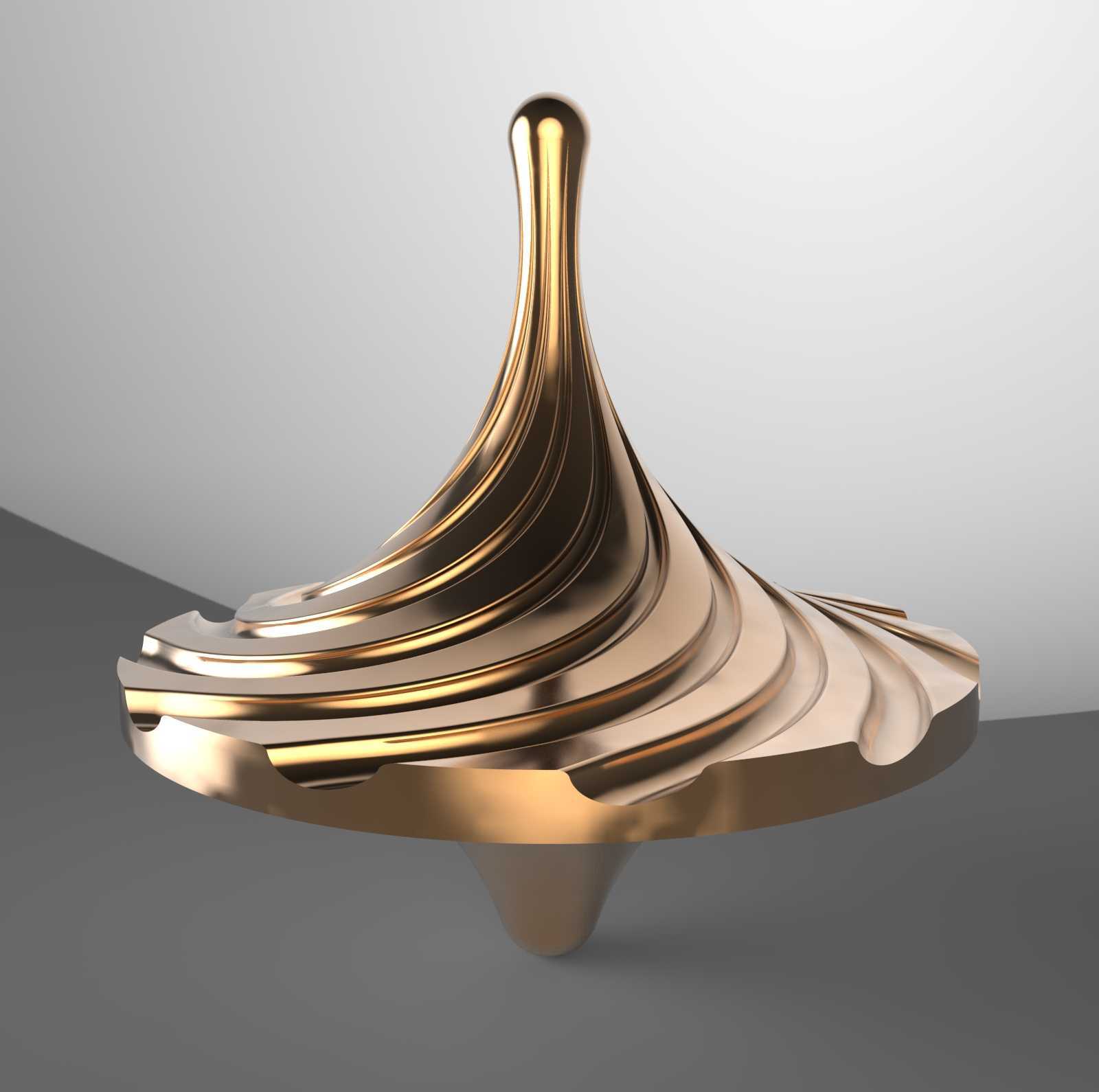

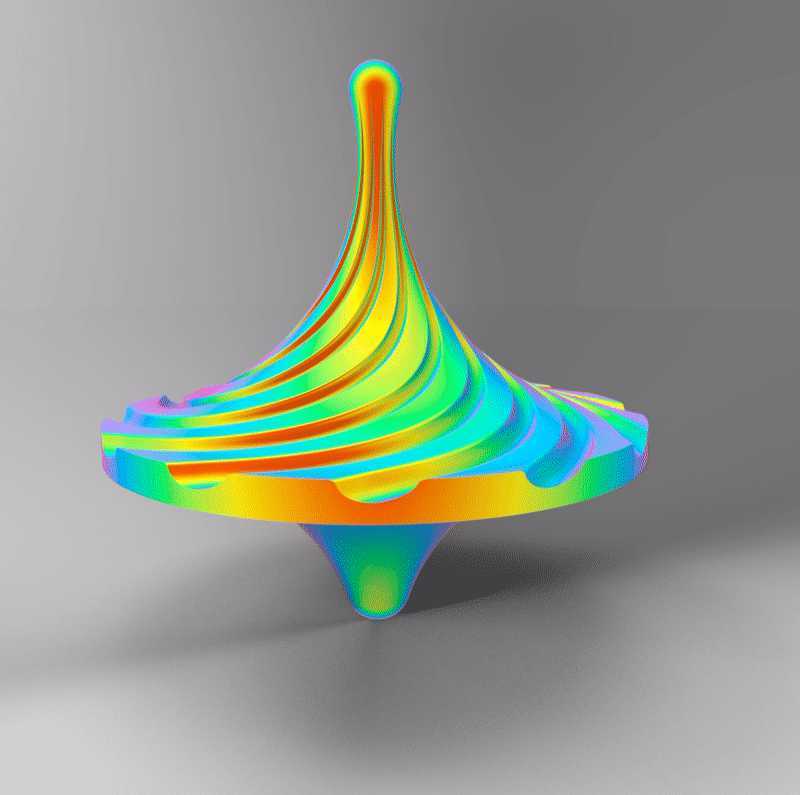

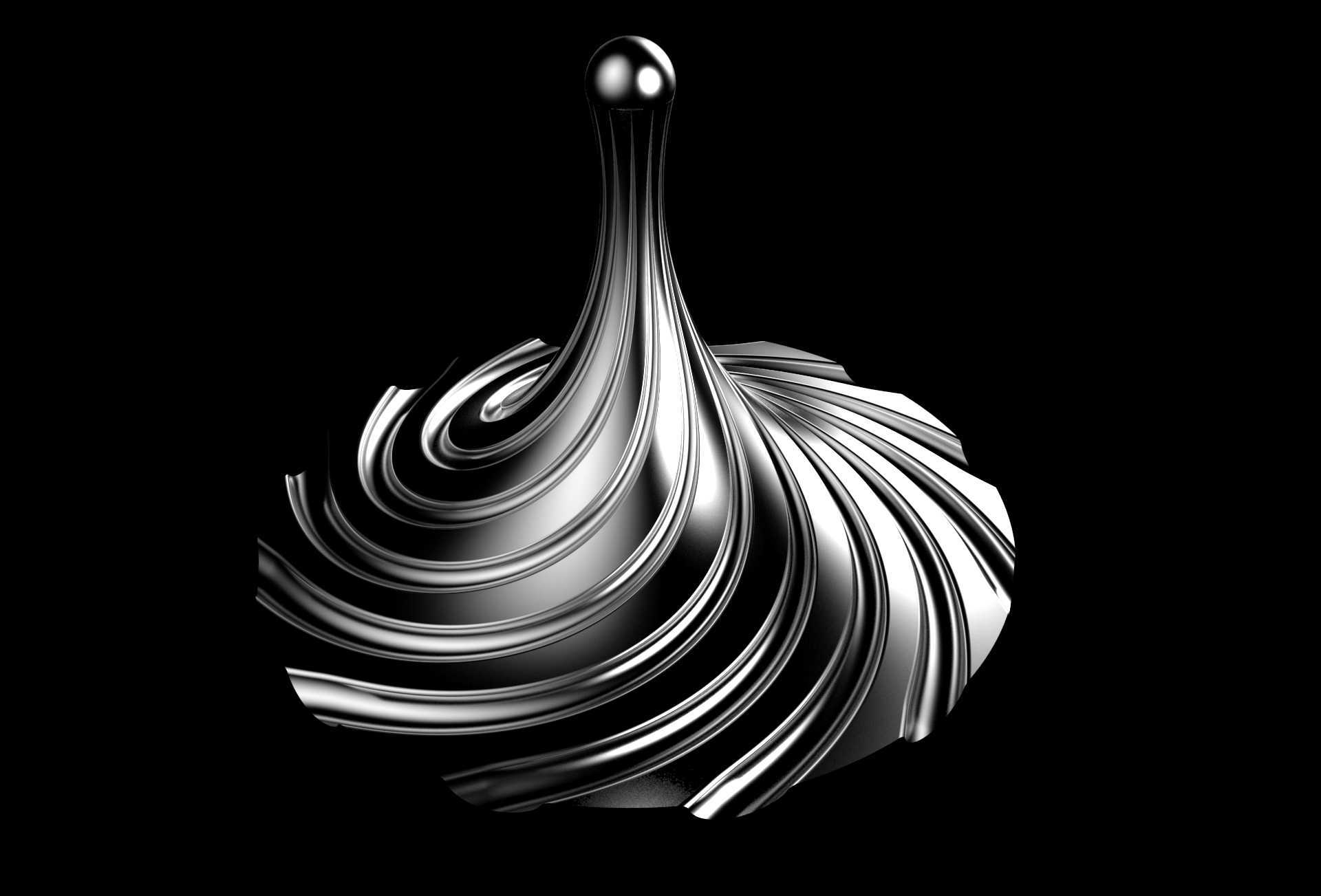

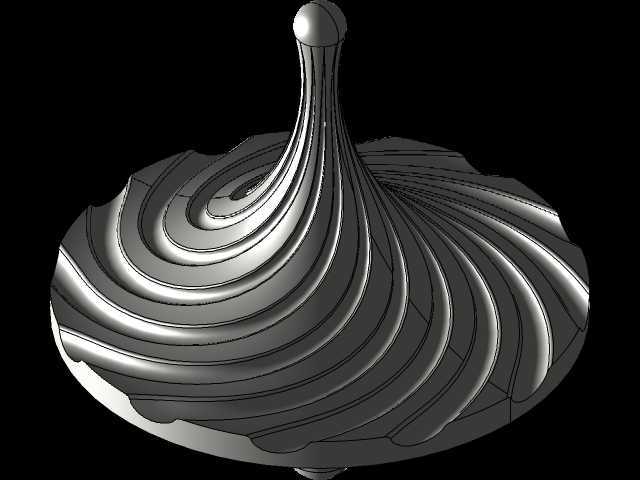

这款螺旋形旋转件的设计，最初是从流体力学的层流纹路中获取的结构灵感，区别于传统平面陀螺的平直棱边，整体外轮廓采用连续渐变的螺旋肋条排布，从顶部握持端到底部旋转支撑端，肋条的曲率半径随径向尺寸同步变化，每一道肋条的凸起高度控制在3mm以内，既保证旋转过程中气流顺着肋条导向流动降低风阻，也避免棱边过于尖锐带来的使用安全隐患。顶部的握持端做了圆球形收头处理，接触手指的曲面弧度匹配指腹的自然按压形态，旋转启动时手指施加的轴向压力可以均匀分散到整个支撑结构上，不会出现局部应力集中导致的旋转晃动。底部的支撑点采用小半径球面设计，接触平面的接触面积控制在0.2平方毫米以内，旋转过程中接触摩擦阻力被降到最低，配合整体结构的质心严格对齐旋转中轴线，在平整硬质平面上可以维持较长时间的稳定旋转状态。

从实际应用场景来看，这类旋转结构除了作为日常减压的手持把玩物件，其曲面生成逻辑也可以给流体导流部件、离心旋转作业的工装结构提供设计参考——比如小流量离心叶轮的叶片曲面排布，就可以参考这种连续螺旋肋条的曲率变化逻辑，让介质在离心流动过程中减少紊流产生的能量损耗。在建模过程中，螺旋肋条的生成采用了可变螺距的螺旋线作为引导线，每一条肋条的截面轮廓从顶部到底部逐渐增宽，保证整个零件的壁厚均匀一致，如果采用注塑工艺生产，不会出现局部壁厚过大导致的缩痕问题，也不会因为壁厚过薄出现填充不足的成型缺陷。

结构的安装边界方面，整个零件的最大径向尺寸控制在60mm以内，轴向总高度为45mm，不需要额外的装配部件，本身就是一体化的单零件结构，既可以采用3D打印的方式直接制作原型，也可以开模进行批量注塑生产。旋转支撑端的球面硬度如果要提升耐磨性能，可以在成型后对支撑点做局部硬化处理，或者在支撑点位置镶嵌硬质合金小滚珠，进一步降低长时间旋转带来的接触磨损。肋条之间的凹槽深度做了渐变处理，靠近外边缘的凹槽深度略浅，靠近中心的凹槽深度略深，这种设计一方面是让整个零件的质心更靠近下部支撑端，提升旋转过程的稳定性，另一方面也让零件在旋转时的视觉动态效果更有层次感，不同转速下肋条的视觉残留会形成连续的光带效果。

在结构校验阶段，需要重点确认整个模型的旋转中轴线与质心的重合度，偏差需要控制在0.02mm以内，否则旋转时会出现偏心晃动，不仅会缩短旋转时长，还会因为偏心带来的额外振动增大接触点的磨损。外表面的所有棱边都做了R0.5mm的圆角过渡，没有尖锐的直角结构，不管是手持把玩还是作为结构参考件，都不会出现划手的问题。如果要将这个结构的曲面逻辑迁移到工业旋转部件上，只需要按比例缩放整体尺寸，调整肋条的数量和曲率参数，就可以适配不同转速、不同介质工况下的使用需求，比如小粒径物料的离心分料盘，采用类似的螺旋曲面结构，可以让物料在离心力作用下顺着肋条导向均匀分散，避免物料在盘面积聚导致的分料不均问题。

整个结构没有复杂的内部型腔，所有曲面都是连续可加工的，不管是采用CNC铣削加工金属原型，还是采用增材制造制作塑料样件，都不需要额外添加支撑结构，生产制作的门槛较低。螺旋肋条的螺旋升角从顶部到底部维持在15度左右，这个角度既可以保证旋转时气流顺着肋条顺畅流动，也不会因为升角过大导致结构的径向强度不足，即使受到侧向的轻微碰撞，肋条也不会出现断裂变形的问题。
