建筑施工用铅垂式重力方向指示器

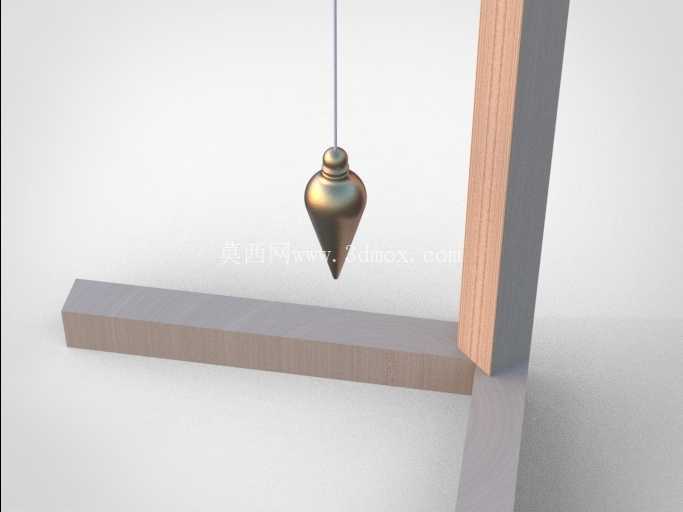

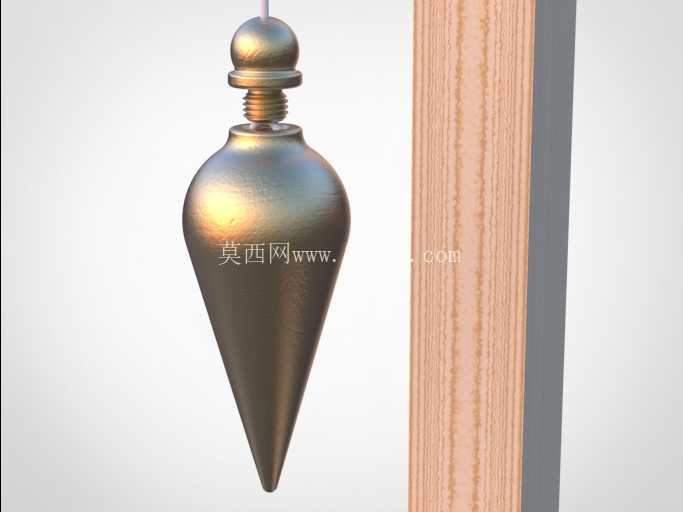

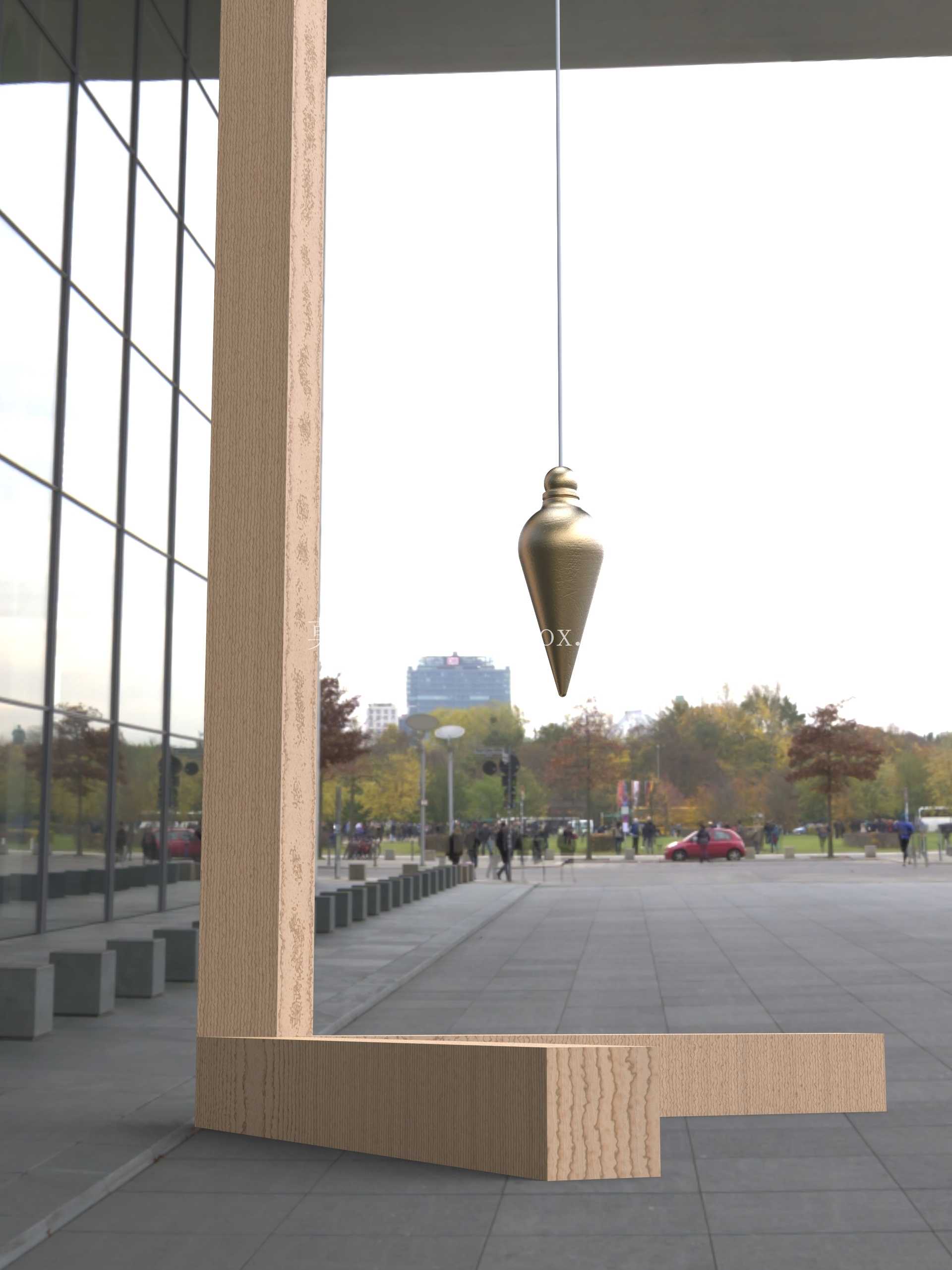

　　吊锤上部设置了一体化的吊耳结构，用于连接悬挂用的柔性吊线，吊线选用低延展率的柔性线材，避免长期悬挂出现拉伸变形导致基准偏移，吊线与吊锤的连接点严格对准吊锤的质心轴线，确保悬挂状态下锥尖精准指向重力方向，不会出现偏斜误差。配套的L型靠架采用直角结构设计，两个互相垂直的贴合面分别对应水平基准面与垂直基准面，靠架的直角棱边做了倒角处理，避免长期磕碰出现直角缺损影响靠架精度，靠架的水平段预留了足够的长度，在放置于施工面时可以提供足够的支撑稳定性，不会因为轻微的触碰出现侧翻或者移位，垂直段则设置了吊线的悬挂点位，悬挂点与靠架垂直面的平行度经过严格校准，确保吊线自然下垂时与靠架垂直面保持平行，作业时只需将靠架的垂直面贴紧待校准的构件表面，观察吊线与构件表面的间隙均匀度，就能快速判断构件是否处于垂直状态。在建筑施工、设备安装、构件找平找正的作业场景里，垂直基准的确定是所有工序开展的前置核心条件，重力方向指示器这类传统工具，至今仍是现场作业中无法被完全替代的基准校验器具，其核心原理是依靠重物受重力自然下垂的特性，输出绝对垂直于水平面的基准参考线，为各类作业提供可靠的垂直参照。从结构设计逻辑来看，这款重力方向指示器采用了经典的锥形吊锤搭配L型木质基准靠架的组合结构，吊锤部分做了上窄下宽的流线锥形设计，锥尖经过精细打磨收为极小的点状，这种形态一方面可以降低吊锤摆动时的空气阻力，让悬停稳定的等待时间更短，另一方面锥尖的点状结构能最大程度降低视觉判读的误差，方便作业人员快速对齐基准标记点。

　　从实际使用的场景来看，这类工具在砌体施工、立柱安装、门窗框校准、装饰面挂装等工序中都有广泛应用，相较于电子类垂直测量设备，它不需要供电，也不存在电子元件受温湿度、电磁环境影响出现误差的问题，在潮湿、多尘、强电磁干扰的施工现场环境下可靠性极强，哪怕是刚入行的作业人员，也能快速掌握使用方法，不需要复杂的参数校准流程。设计过程中，吊锤的重量经过了合理匹配，重量过轻会导致吊线绷不紧，受气流影响出现晃动难以稳定，重量过重则会增加吊线的负载，长期使用容易出现吊线断裂或者悬挂点变形的问题，这款吊锤的重量控制在单手可轻松持握的区间，既保证了吊线的张紧度，又不会给携带和使用造成额外负担。吊锤的表面做了光滑的防锈处理，避免在潮湿的施工现场长期存放出现锈蚀，导致表面凹凸不平影响质心位置，锥尖部分做了局部的硬化处理，减少日常使用中磕碰导致的锥尖磨损，避免锥尖变钝影响判读精度。靠架的材质选用了变形量极小的硬质木材，经过干燥定型处理，不会因为环境温湿度变化出现翘曲变形，保证两个贴合面的直角精度长期稳定，靠架的边角都做了圆弧过渡，避免搬运和使用过程中划伤作业人员。

　　在安装边界方面，这款工具不需要复杂的固定安装，使用时只需将L型靠架平稳放置在已经找平的水平基准面上，将吊锤通过吊线悬挂在靠架垂直段顶端的悬挂点上，等待吊锤自然静止后即可开展测量作业，作业过程中要注意避开周边的气流直吹，比如风扇口、通风管道出口位置，防止气流吹动吊线导致基准偏移，在需要长时间保留基准线的场景下，可以将吊线的下端临时固定，避免外力触碰导致吊锤移位。在设备安装的场景中，比如大型机架的垂直立柱校准、管道的垂直段安装，这款工具可以提供连续的垂直参考线，作业人员可以沿着吊线的方向多点测量构件与吊线的间距，判断构件的垂直偏差方向与偏差量，相比短量程的水平尺，它可以提供更长距离的垂直基准，适配大高度构件的校准需求。从建模的角度来看，这类工具的三维建模需要重点保证几个核心的精度要点：首先是吊锤的质心必须与吊线的悬挂轴线、锥尖点完全共线，否则会出现系统误差，建模时需要严格对称建模，确保锥形部分的同轴度；其次是L型靠架的两个贴合面必须保证绝对垂直，夹角误差需要控制在极小的范围内，否则靠架本身的角度误差会直接传递到测量结果中；最后是吊线的悬挂点位置需要精准设置，确保吊线自然下垂时与靠架垂直面的平行度符合使用要求，建模时可以通过配合约束模拟吊线的自然下垂状态，验证整体结构的合理性。

　　这类看似结构简单的传统工具，每一处结构设计都经过了长期的现场使用验证，没有多余的冗余结构，所有的形态设计都服务于“精准输出重力垂直基准”这一核心功能，哪怕是吊锤的锥形角度，也经过了实际使用的优化，角度过尖会导致锥尖容易磕碰损坏，角度过钝则会降低锥尖的指示精度，最终选用的锥角兼顾了耐用性与指示精度的平衡。在日常存放时，需要注意避免吊锤的锥尖与其他硬物磕碰，靠架要平放避免长期斜放导致变形，吊线出现打结或者起毛的情况要及时更换，避免吊线断裂导致吊锤坠落伤人或者损坏。对于结构设计从业者来说，这类传统工装工具的设计思路很有参考价值，即完全围绕核心功能做结构优化，剔除所有不必要的装饰性结构，在满足使用精度的前提下尽可能提升工具的环境适应性与耐用性，让工具可以在各类复杂的作业现场稳定发挥作用，不需要复杂的维护与校准流程，降低一线作业人员的使用门槛。
