带电磁锁止的弹簧驱动弹射顶出机构

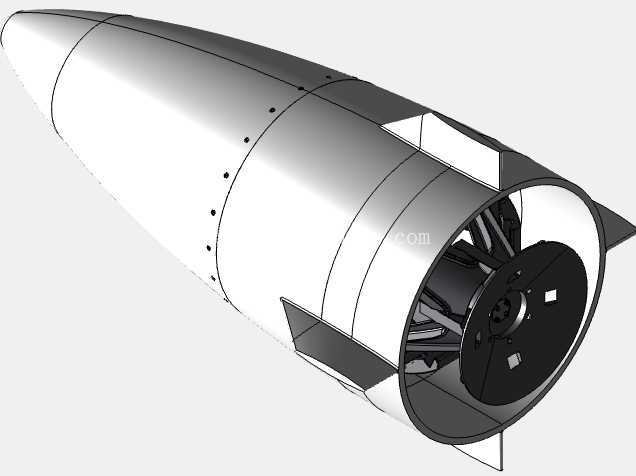

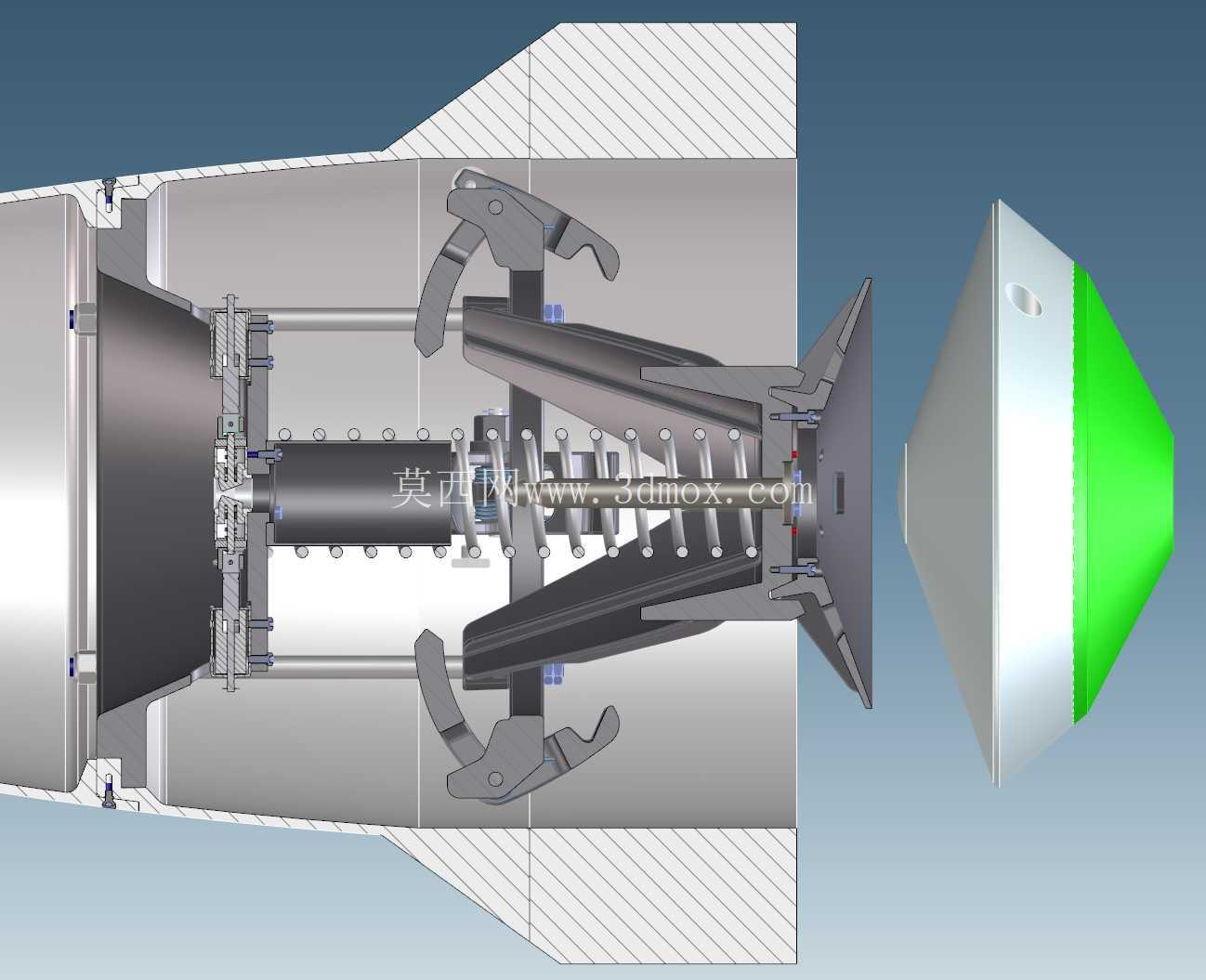

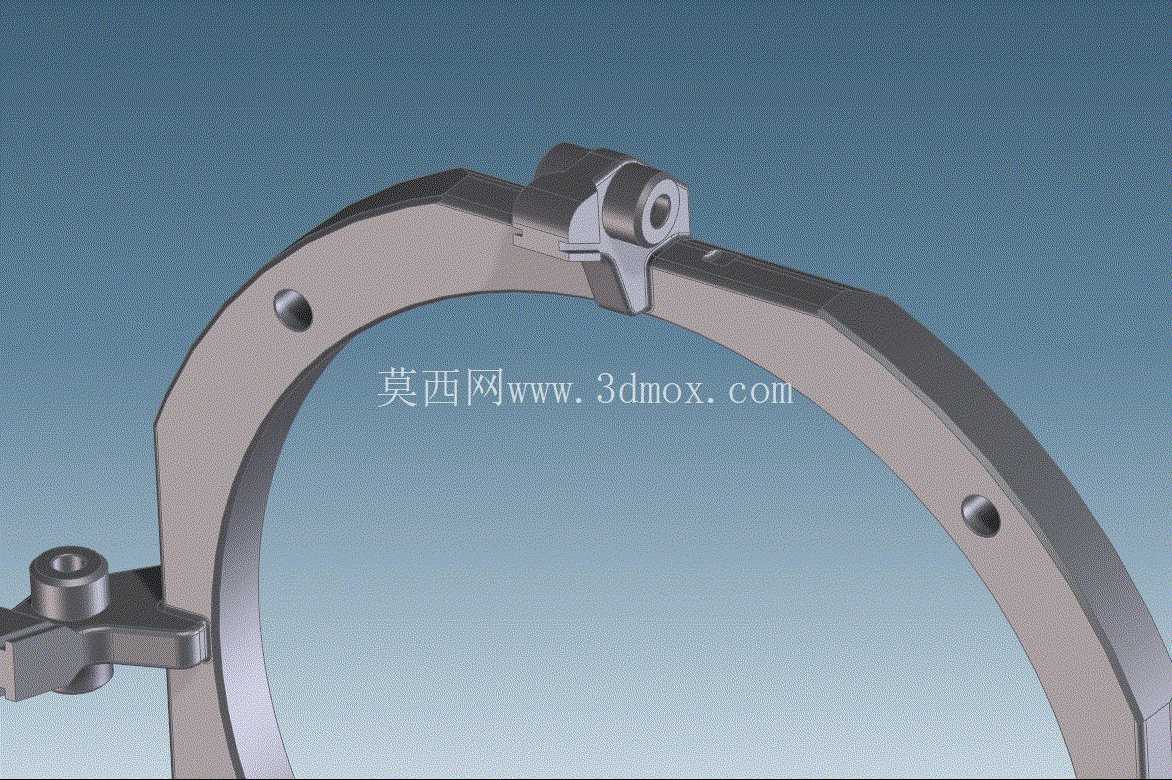

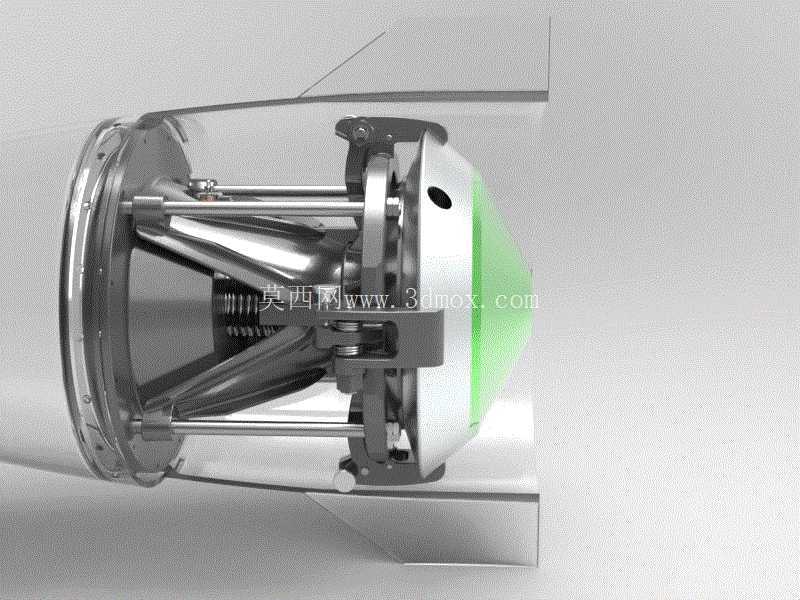

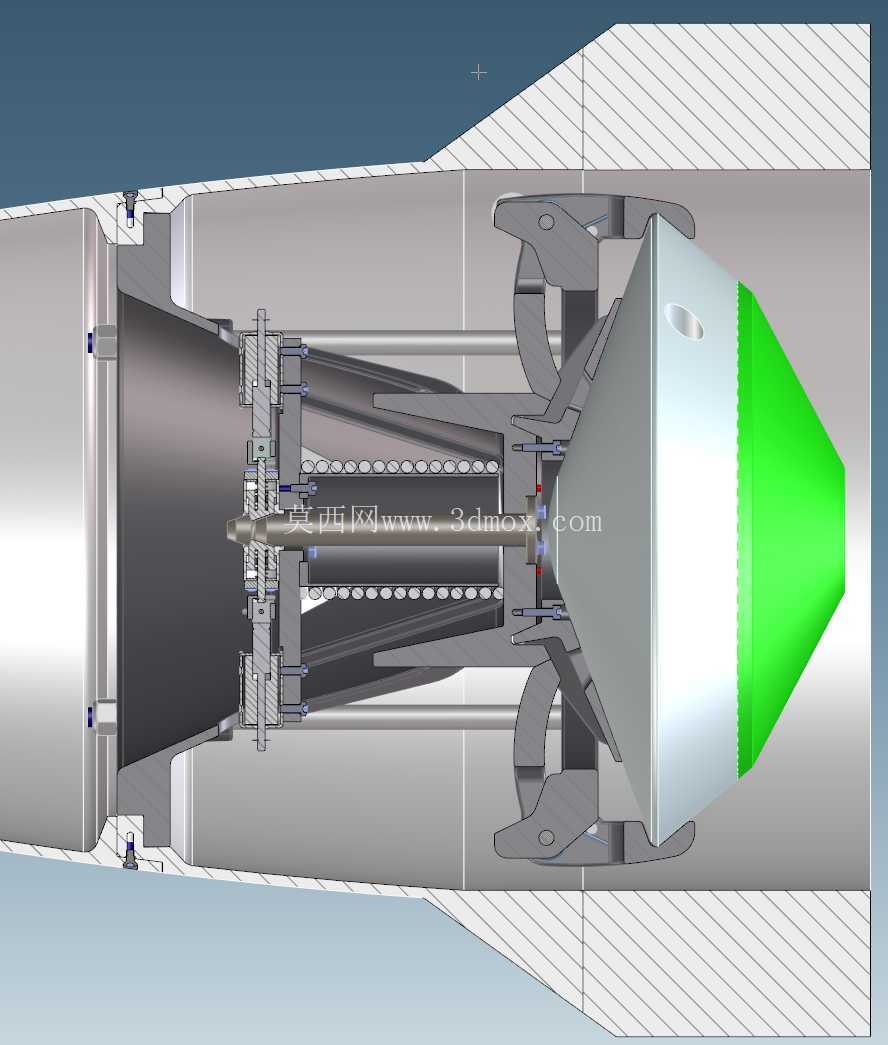

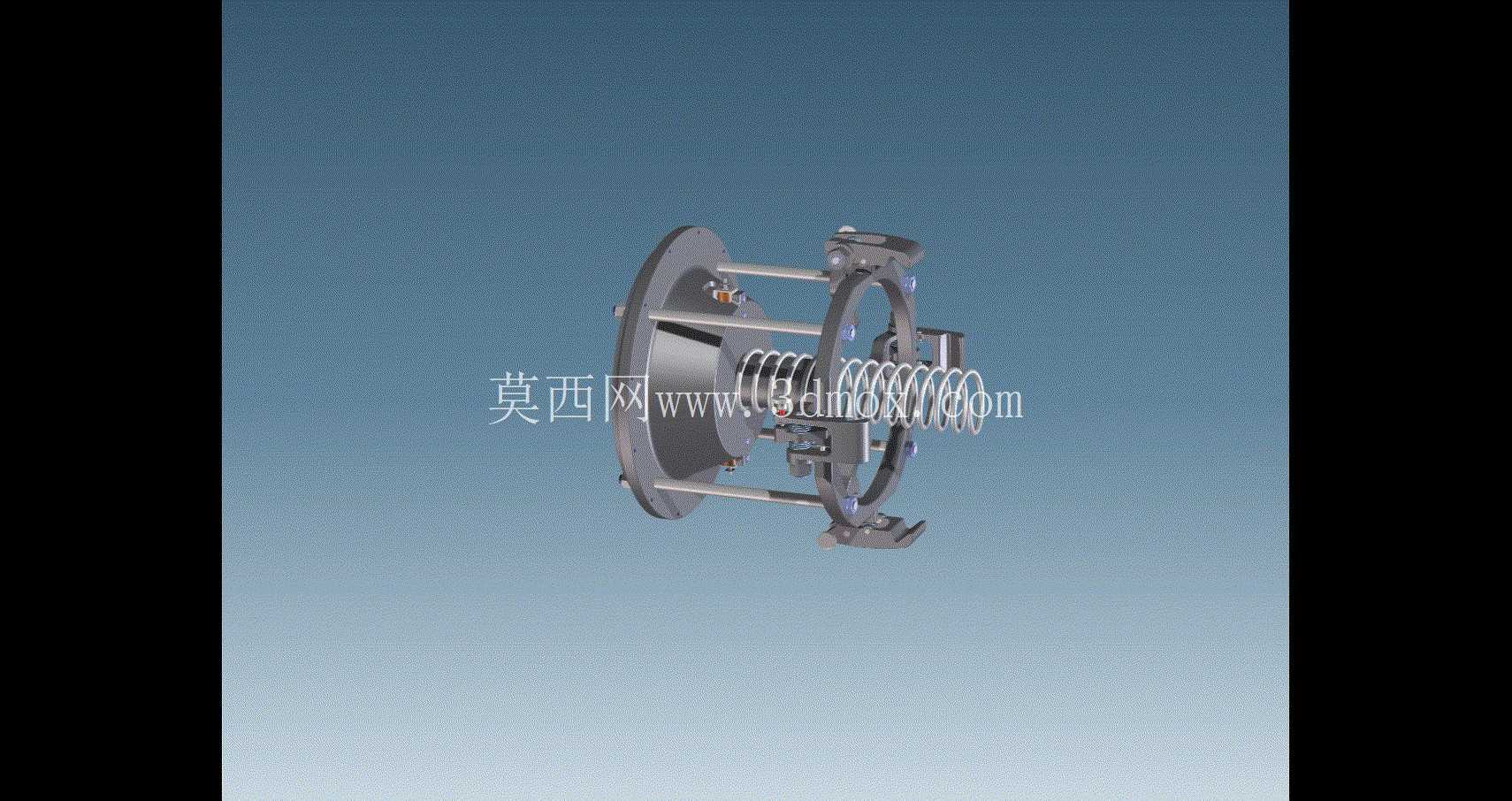

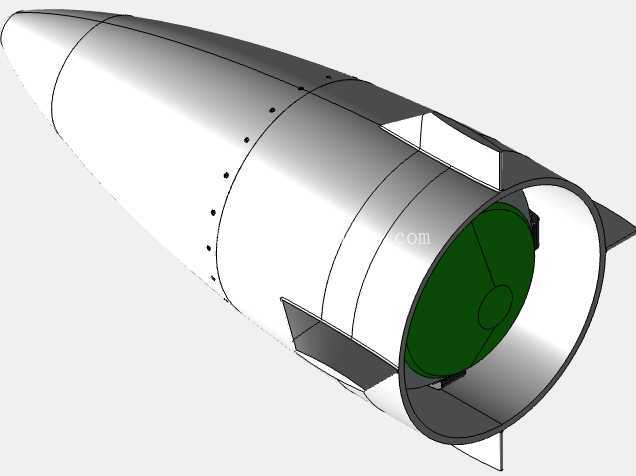

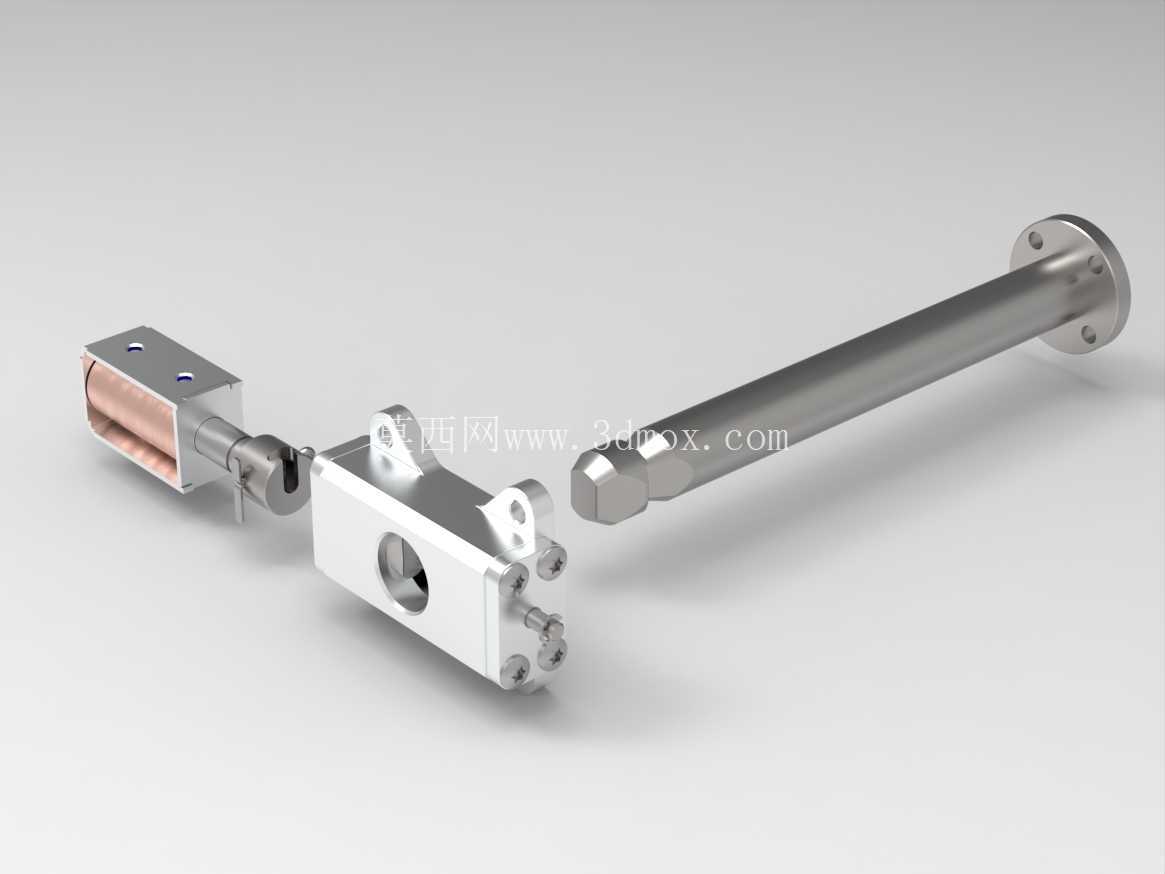

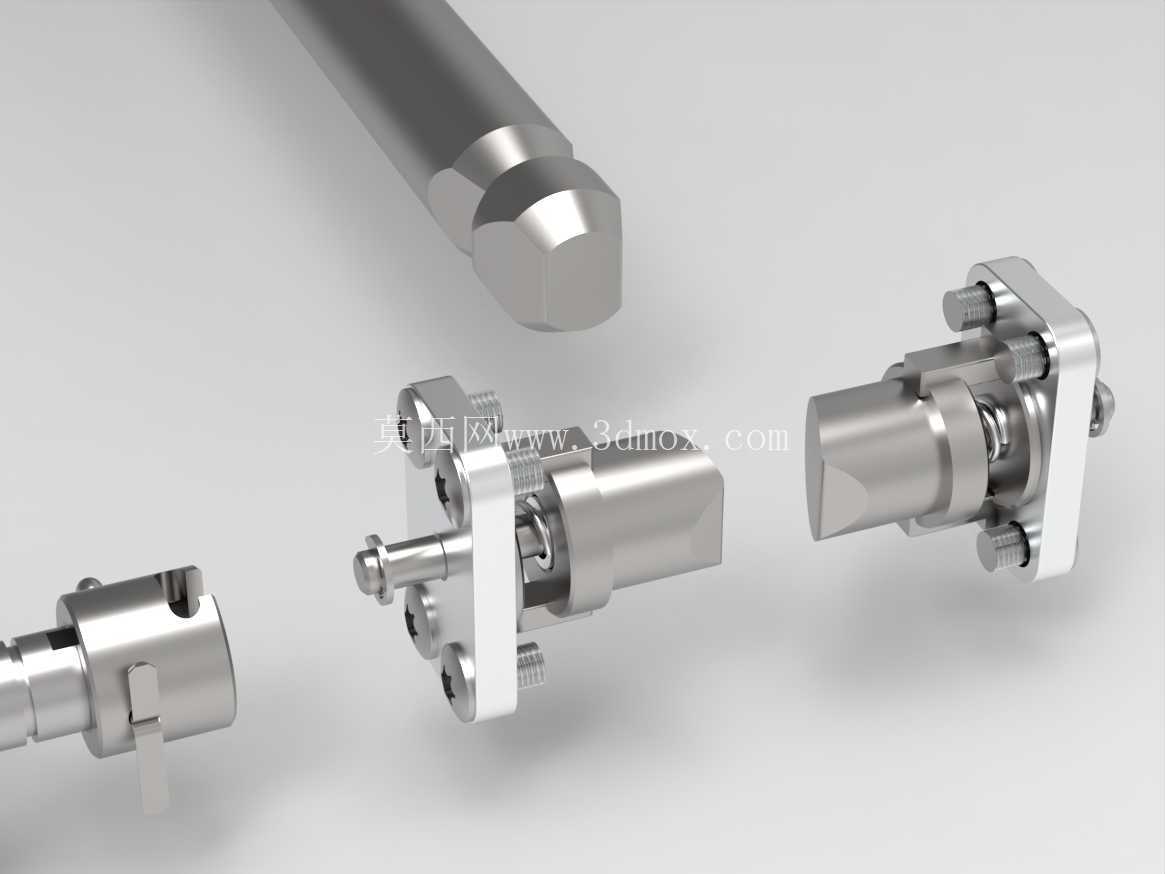

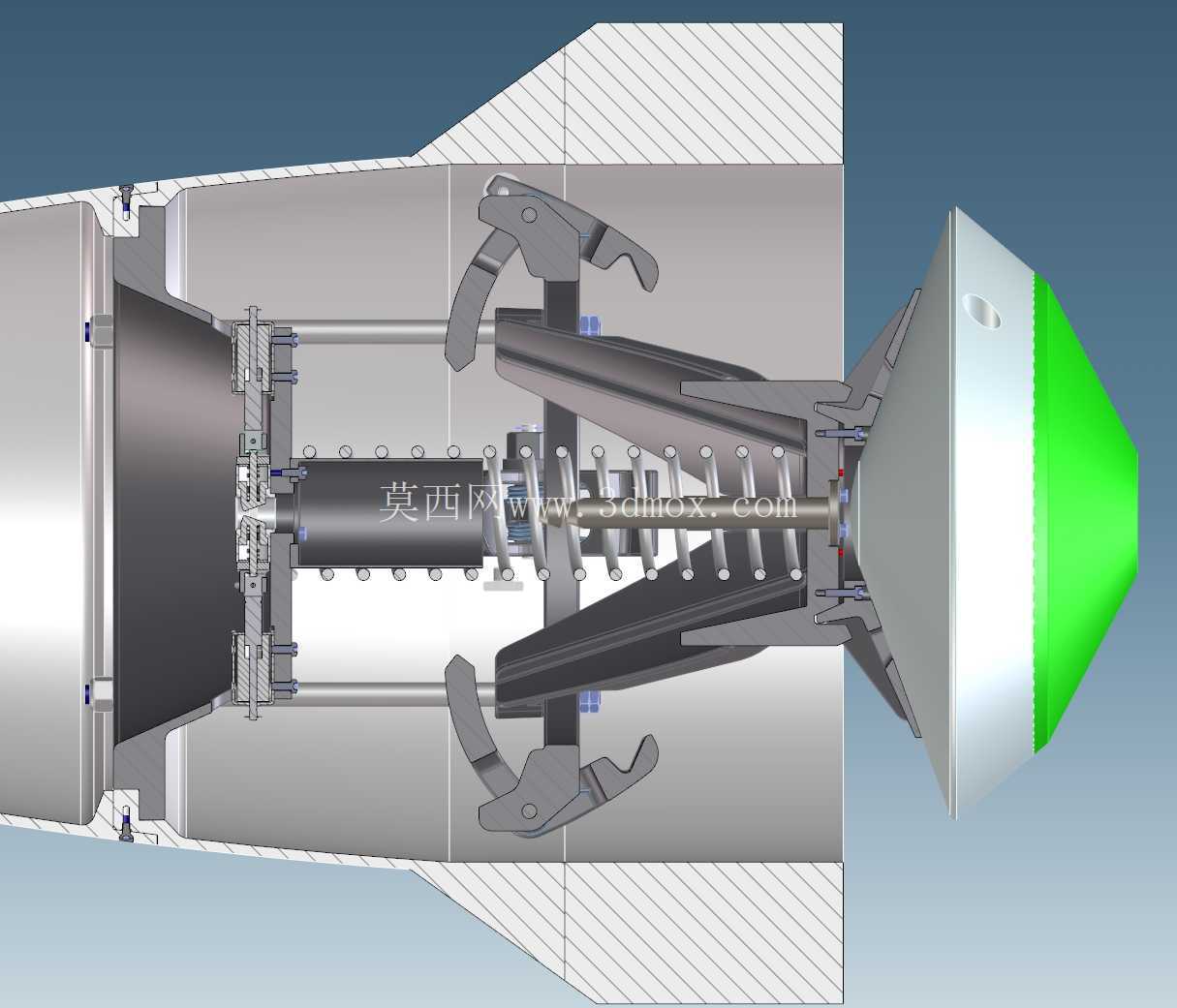

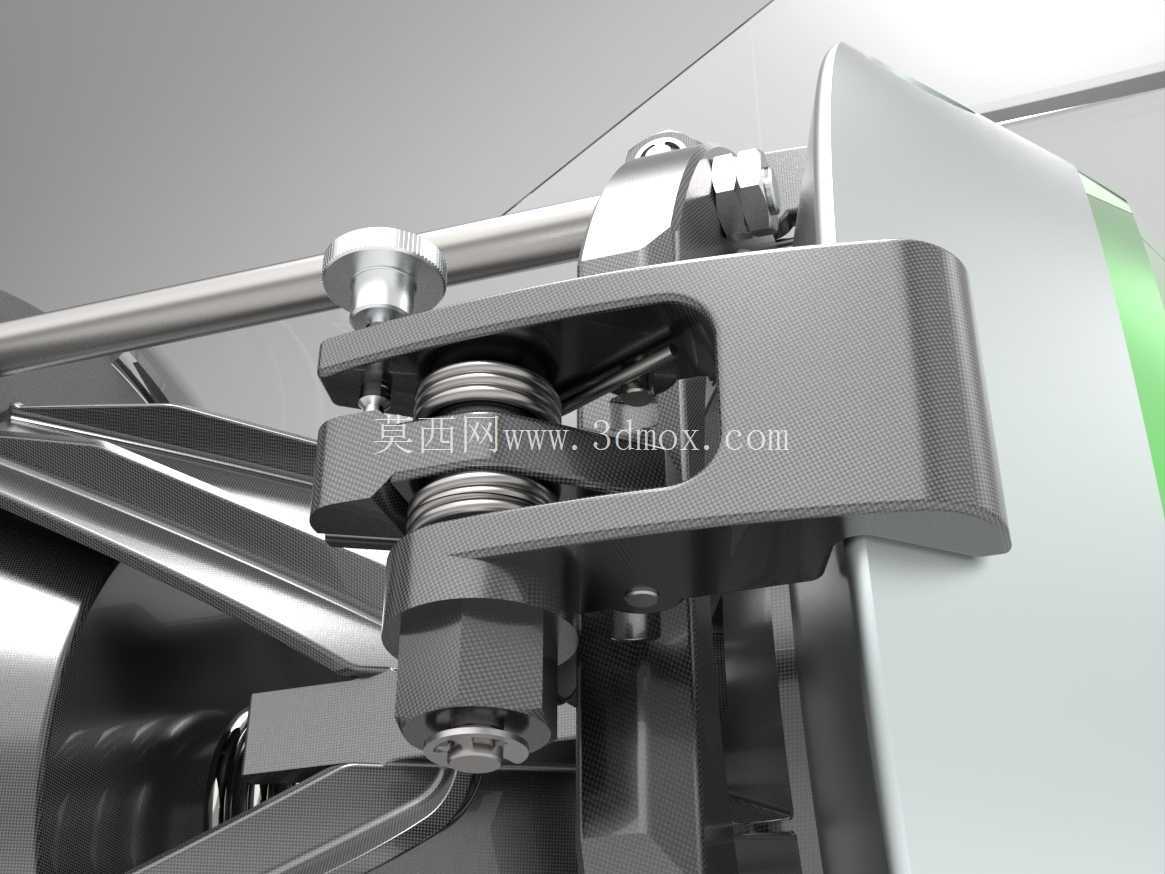

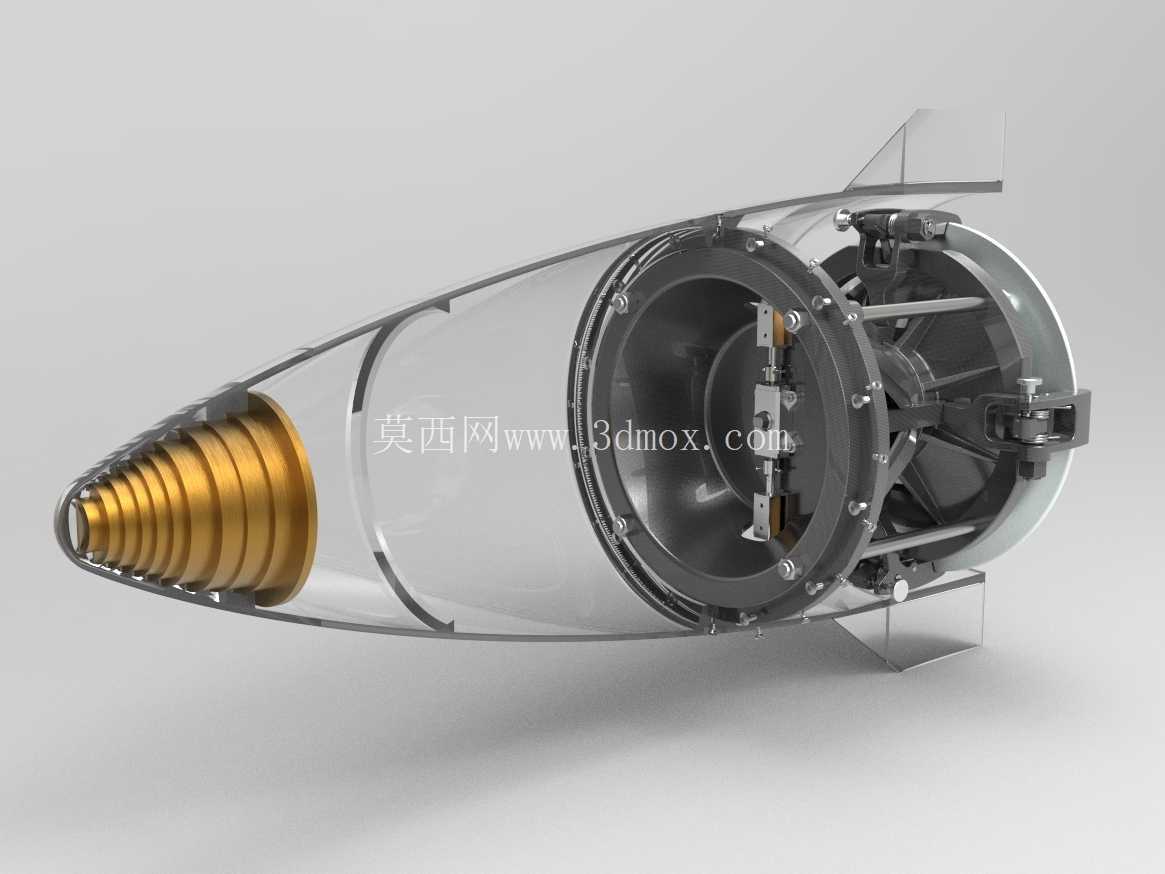

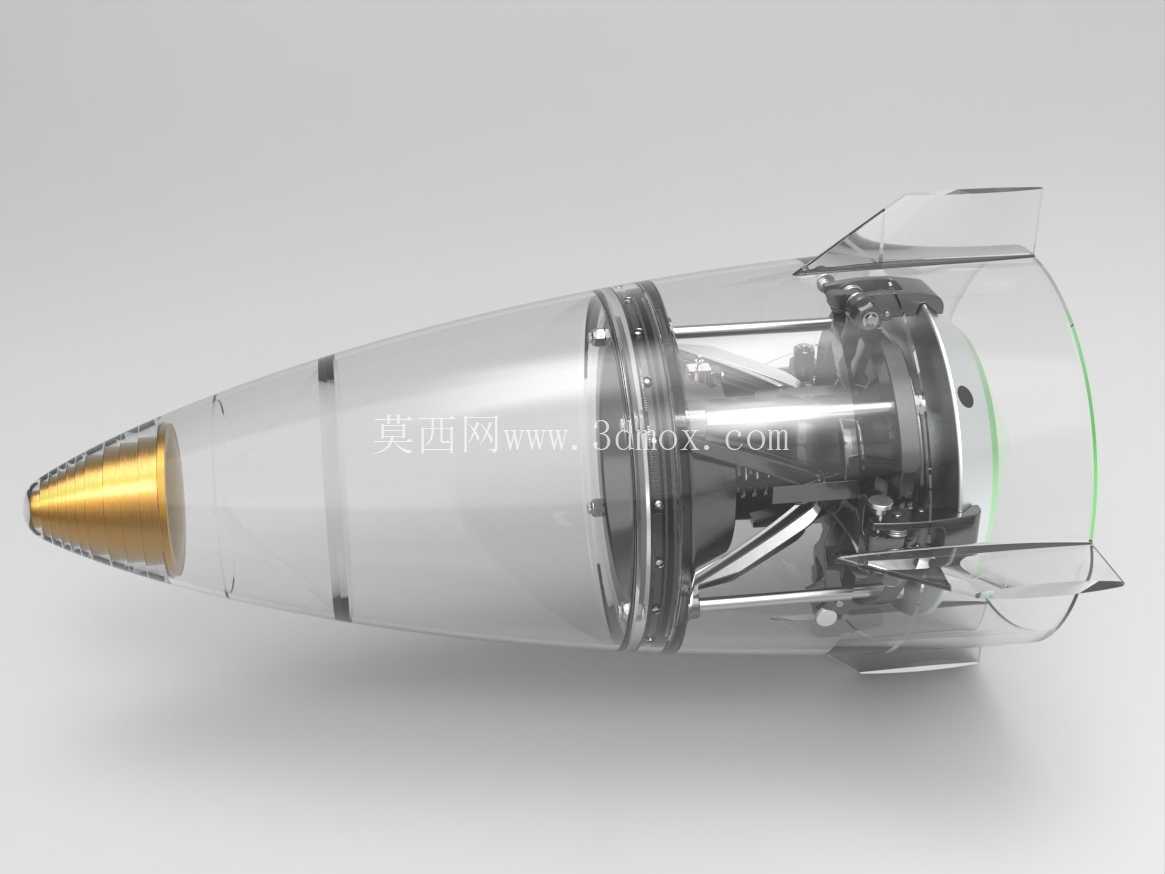

　　唯一的机电触发部件为两个电磁执行器，执行器的动作端直接作用于负责负载定位的闩锁结构，通电后执行器推杆伸出，拨动闩锁解锁，被约束的弹簧组件即刻释放动力完成顶出动作，触发响应延迟控制在毫秒级，能满足高速触发的工况要求。结构设计上复用了经过航天工况验证的可逆EGK与SL辅助闩锁结构，这类闩锁此前在NASA相关挑战赛的载荷固定场景中经过多次迭代验证，抗振动、抗冲击性能优异，不会在设备运输、运行过程中出现意外解锁的情况，锁止状态下能承受额定顶出力1.5倍以上的轴向载荷而不发生形变。这套弹射顶出机构最初面向航天载荷分离场景开发，核心解决的是小载荷在预设触发条件下的可靠释放与快速顶出需求，在铸造模具的精密顶出、小型试验装置的部件弹射、航空航天挂载的应急释放场景中都能适配。整套机构的动力源采用单根圆柱螺旋压缩弹簧作为主驱动力，搭配多组扭力弹簧维持驱动保持杆的初始锁止姿态，整套动力输出路径没有冗余的传动环节，能在触发瞬间将弹簧存储的弹性势能快速转化为顶出部件的直线动能，避免了复杂传动带来的能量损耗与卡滞风险。

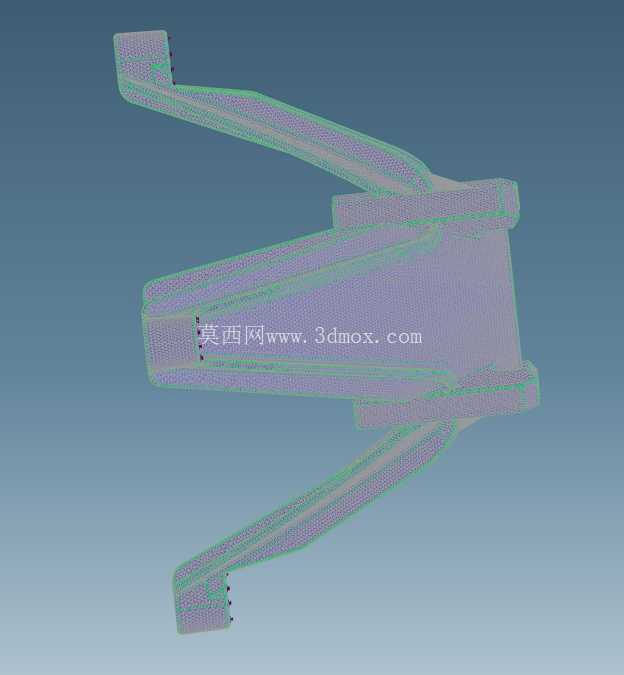

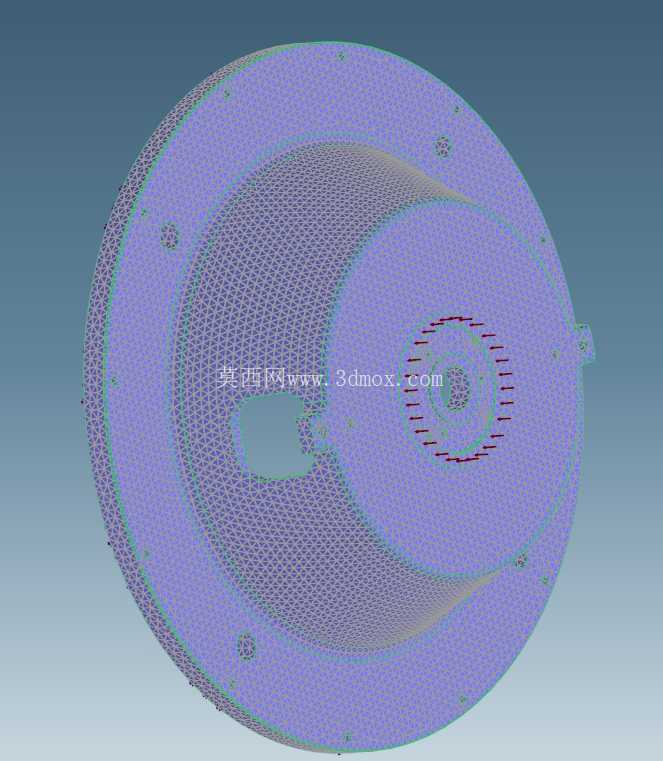

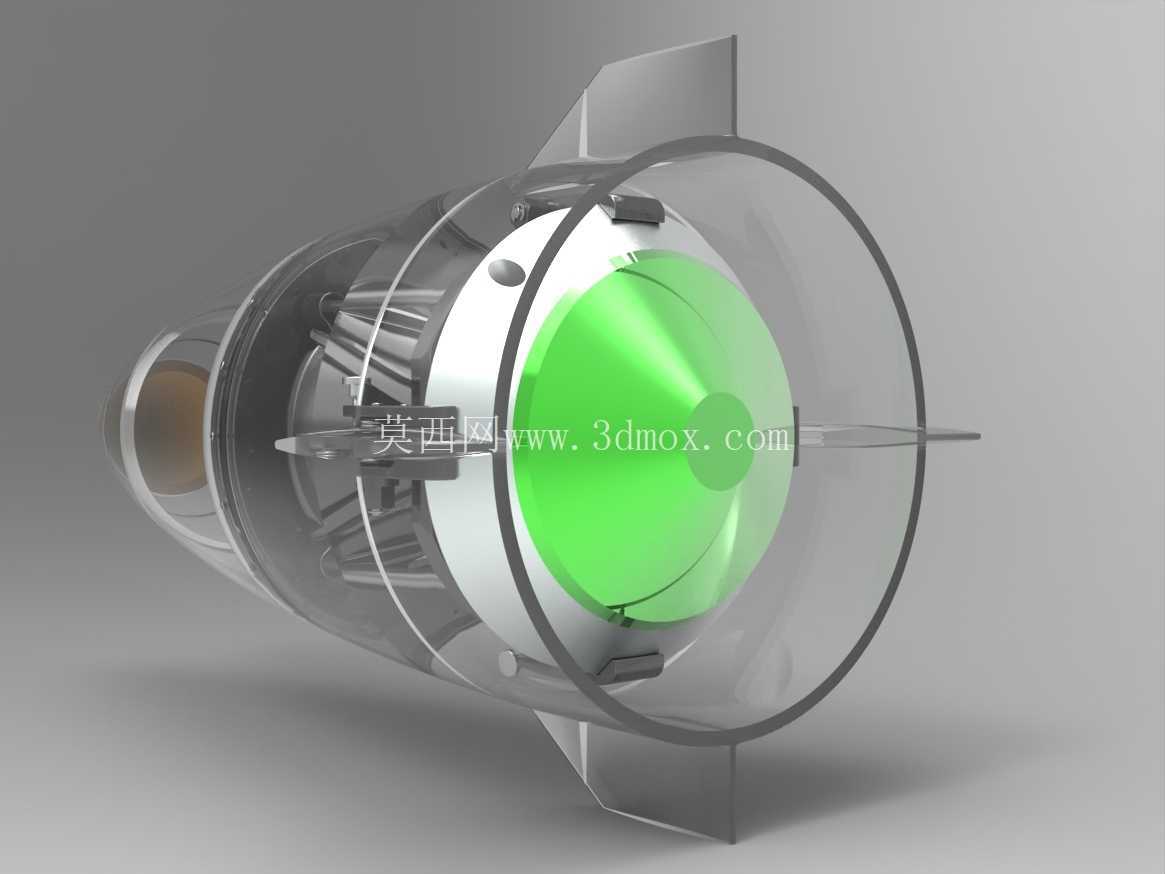

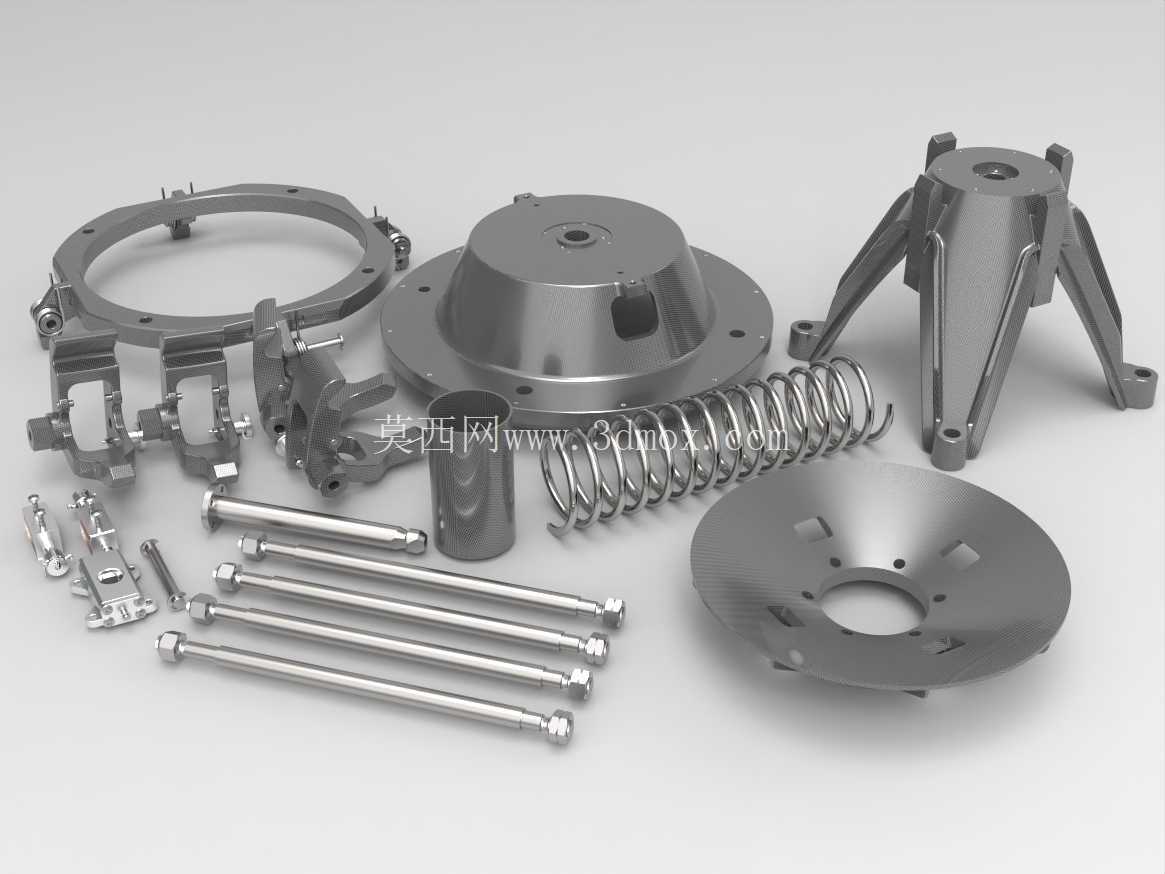

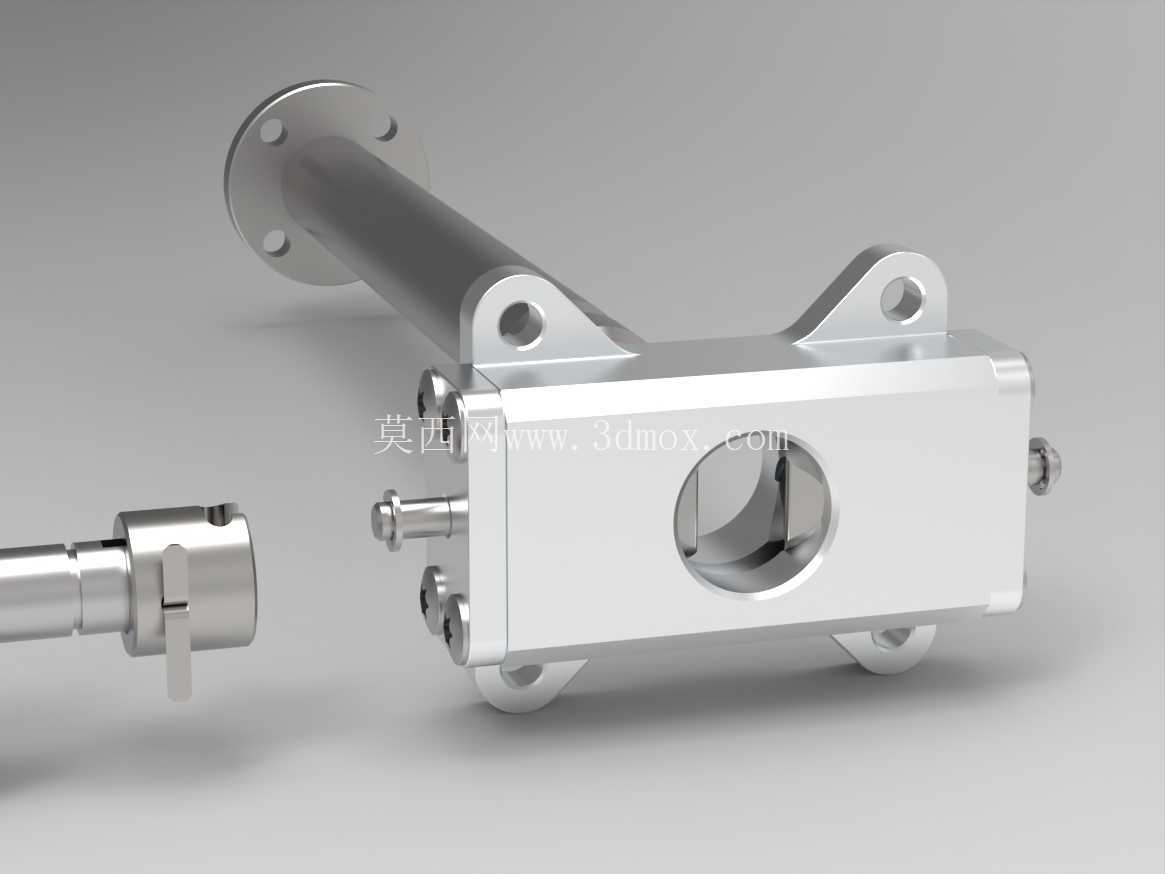

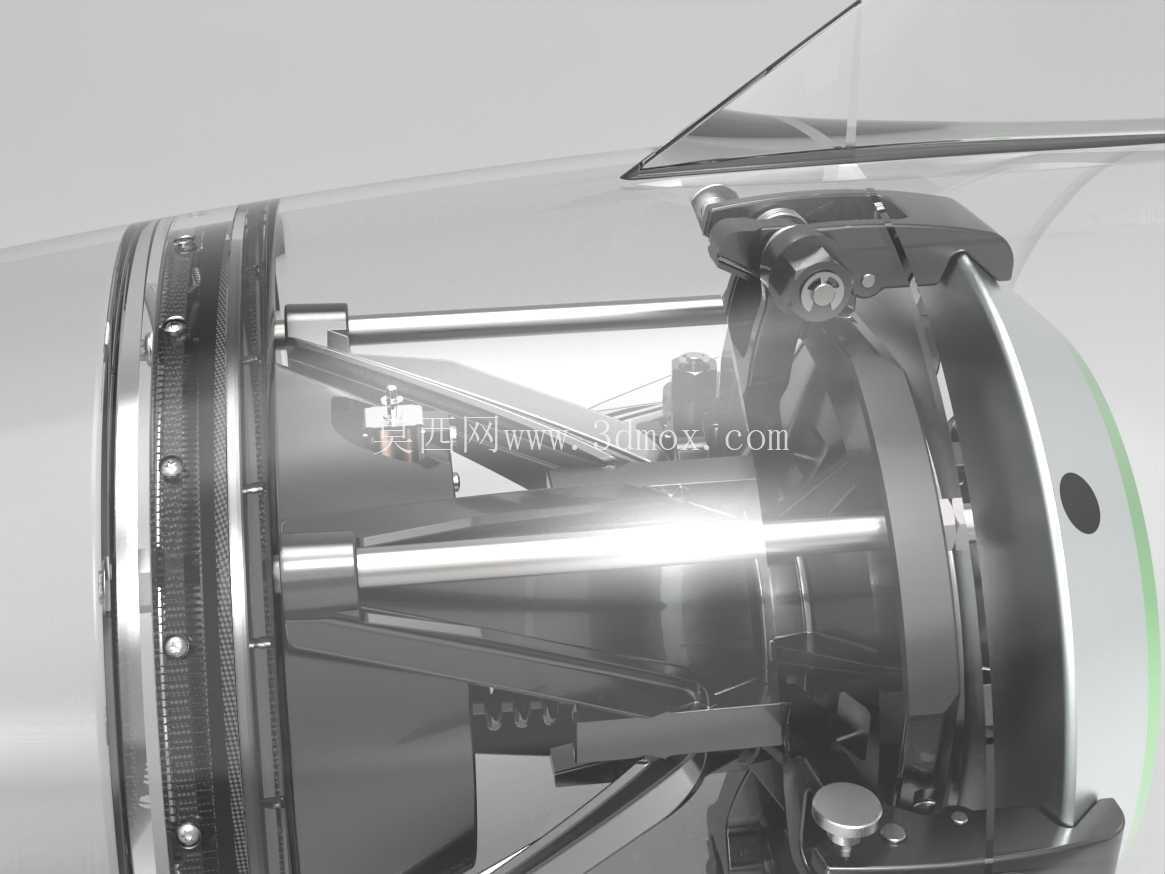

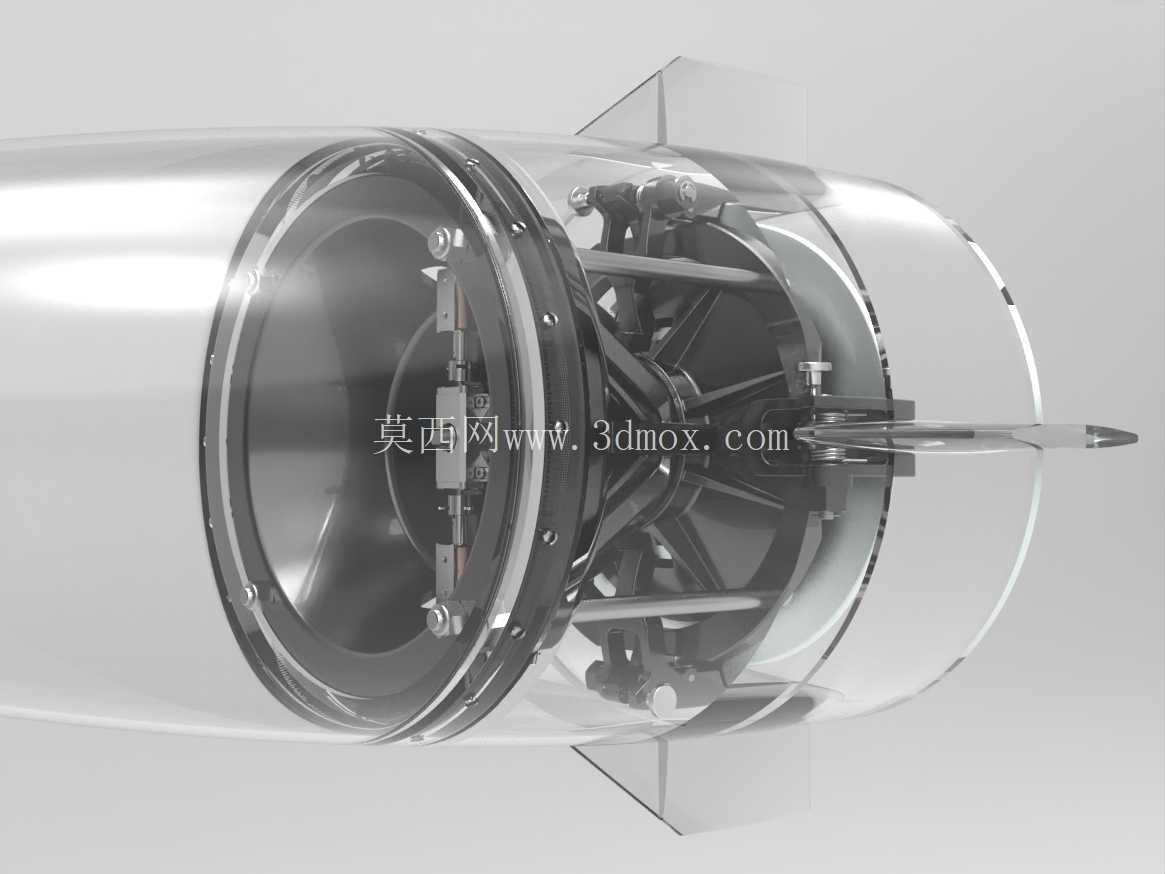

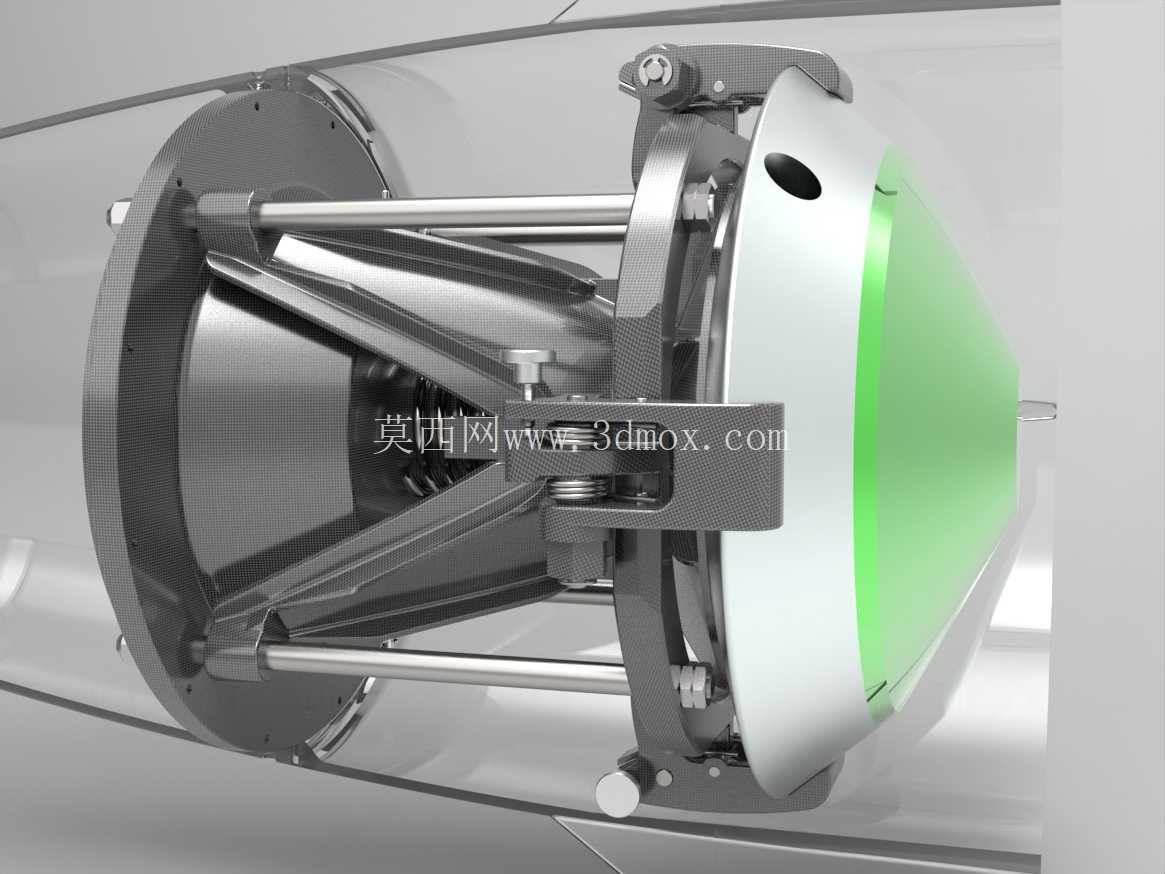

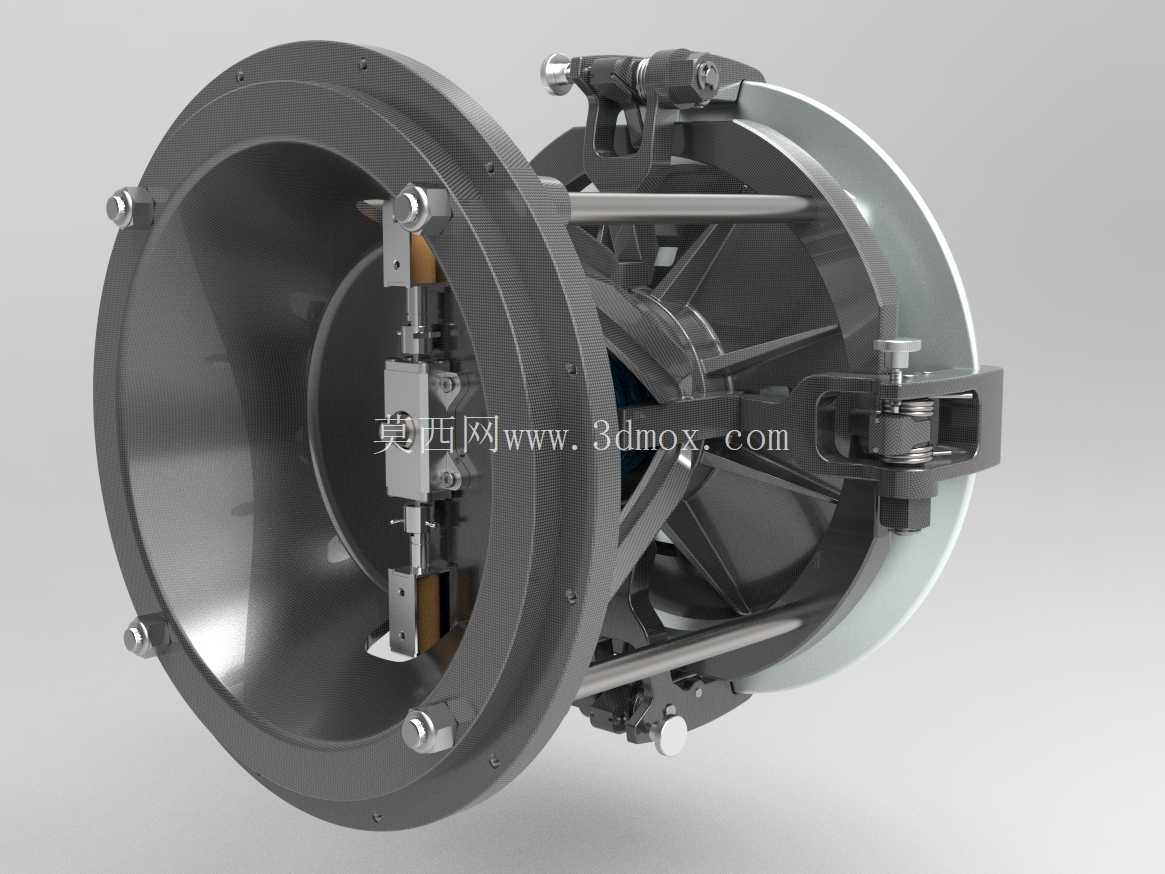

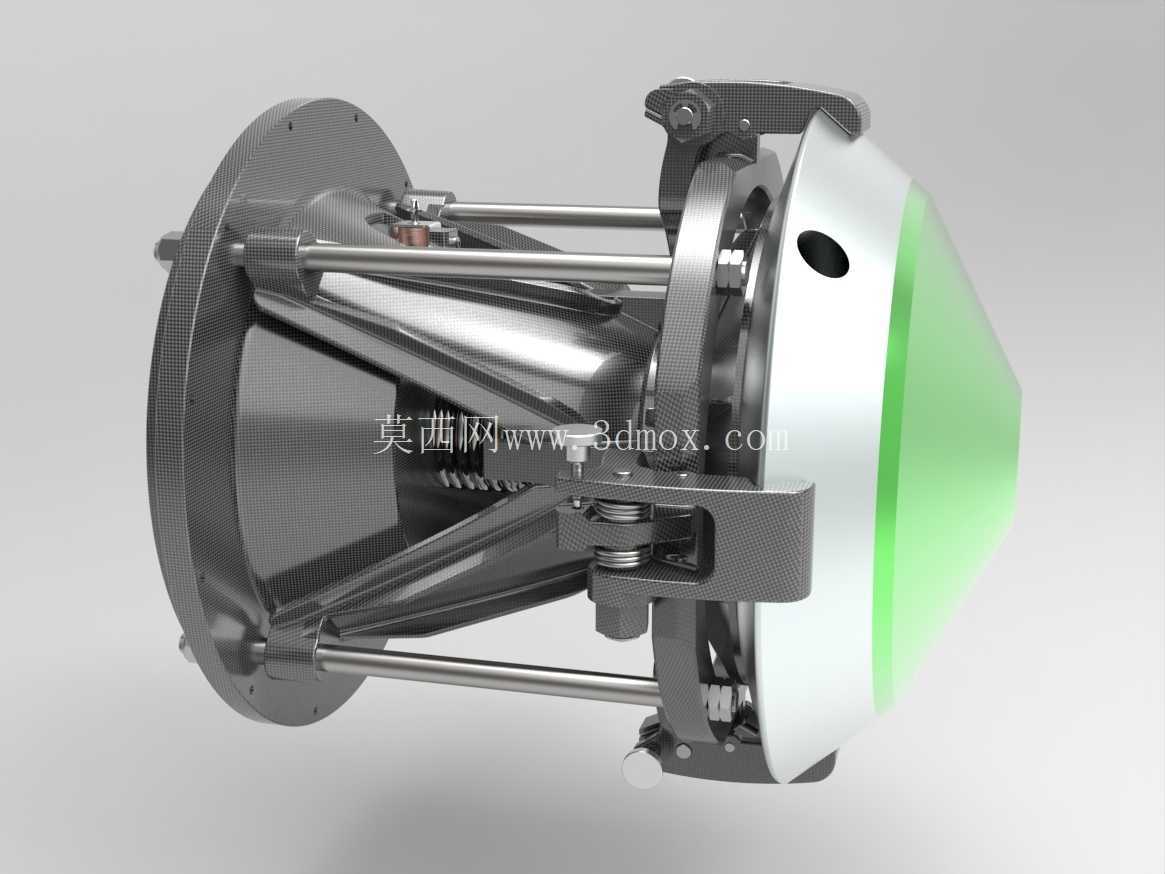

　　核心承载部件包括钟罩形外壳、可移动星形轮、锁定杆，这几个部件在设计时充分考虑了3D打印工艺的成型特性，采用Stratasys ULTEM 9085高强度工程塑料或PA尼龙作为打印材料，这类材料比强度高、耐候性好，打印成型后无需额外表面处理即可满足装配精度要求，能大幅缩短原型件的制作周期。导轨、EGK闩锁以及各类销轴类受力零件采用AISI 316不锈钢加工，这类材料耐腐蚀性强、机械强度稳定，在潮湿、多粉尘的复杂工况下也能长期保持动作精度，不会因为锈蚀出现动作卡滞。

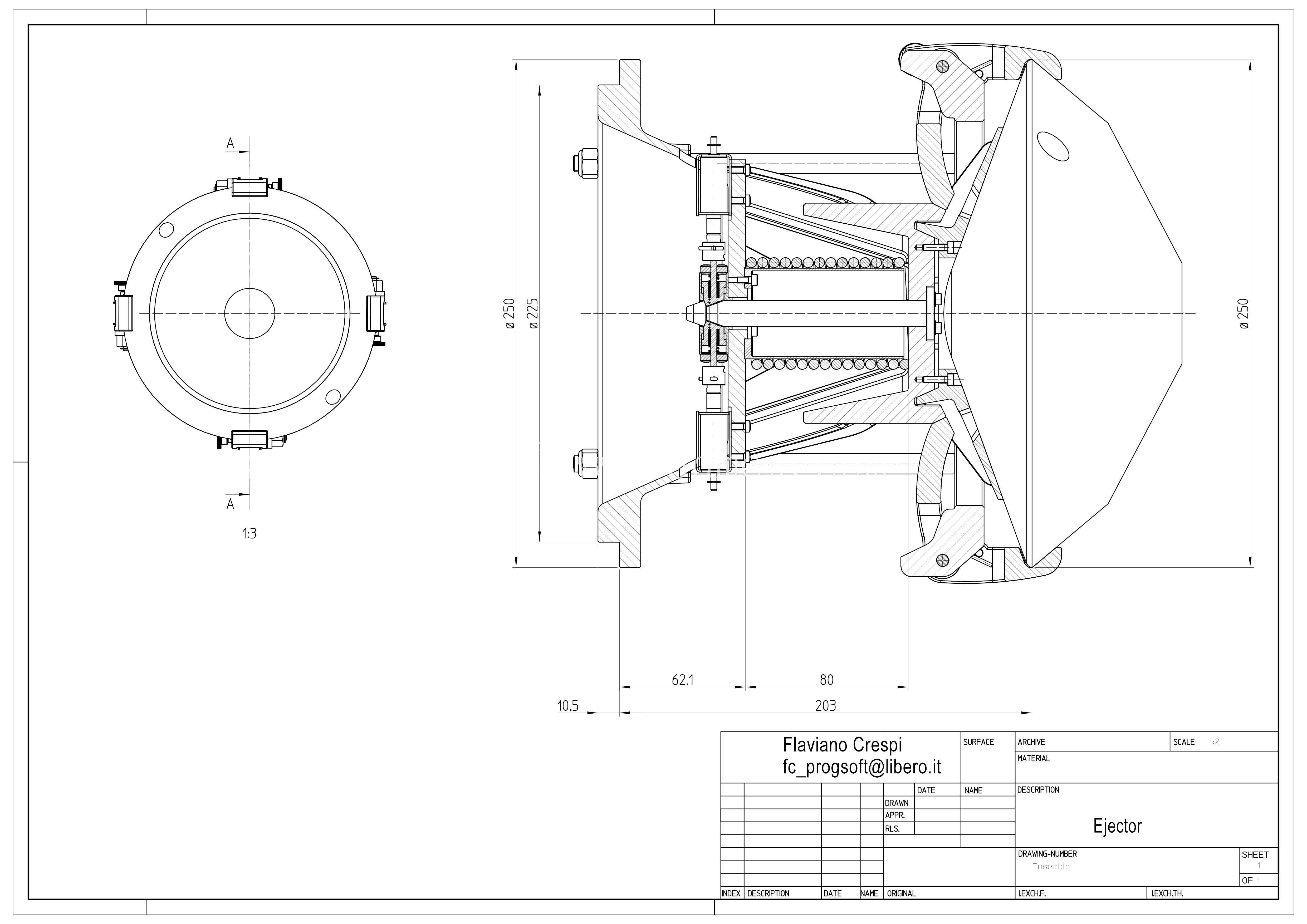

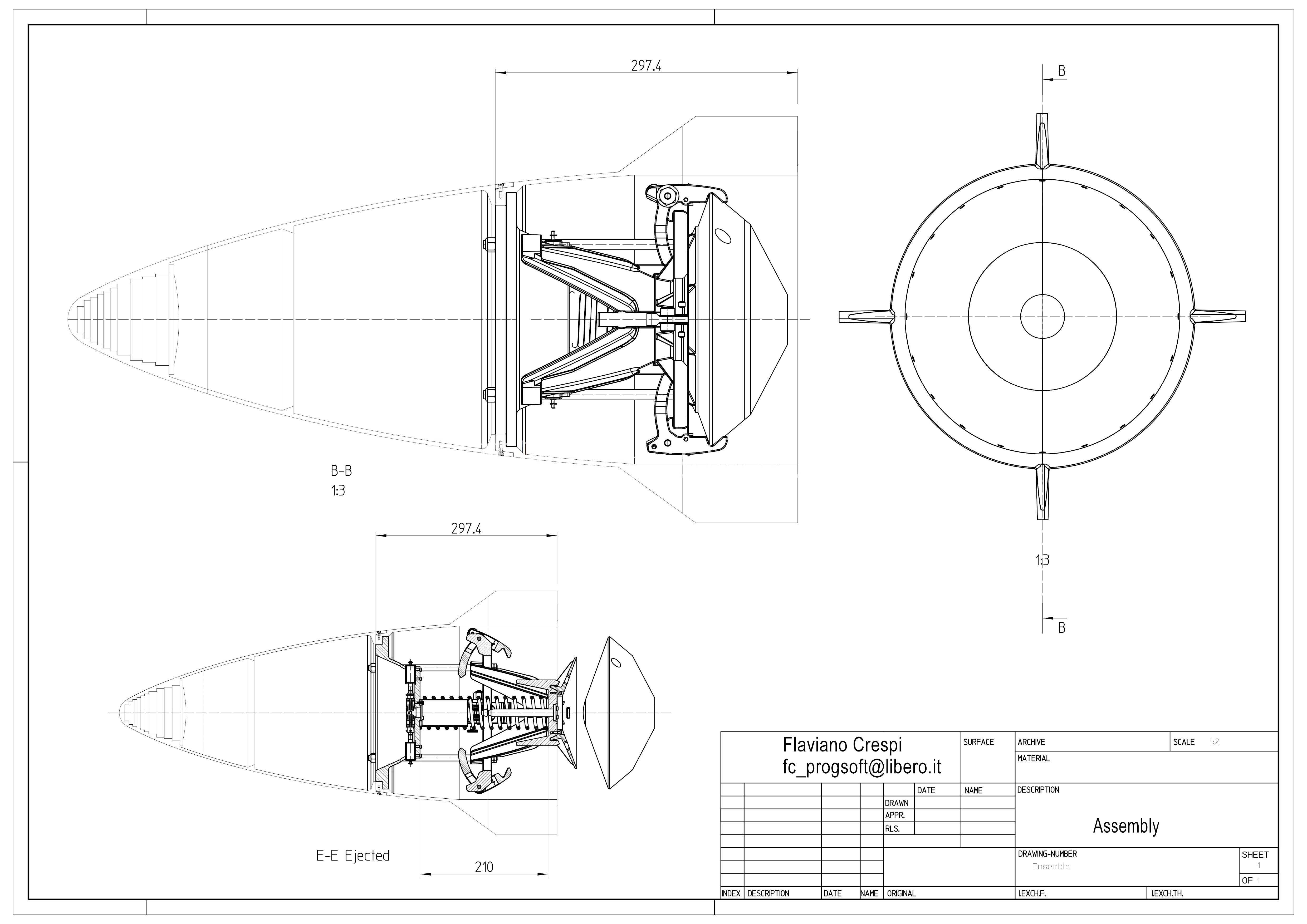

　　弹簧部件采用AISI 316与EN材料制成的10270-3/1.4310（X10 CrNi 18-8）不锈钢弹簧钢丝绕制，这类弹簧钢丝的抗疲劳性能优异，经过上万次压缩循环后弹力衰减率低于5%，能满足机构长期反复测试的使用需求。安装边界上，整套机构采用法兰盘式安装接口，法兰端面上均匀分布6个安装孔，可直接通过螺栓固定在安装基座上，安装时需要保证顶出轴线与负载运动方向的同轴度误差不超过0.1mm，避免顶出过程中出现偏载导致的卡滞。机构的径向最大尺寸不超过120mm，轴向总长度在初始锁止状态下为180mm，顶出行程为45mm，顶出末端的负载速度可通过更换不同刚度的主弹簧进行调整，适配不同重量负载的顶出需求。

　　在铸造模具领域应用时，可将这套机构改装为精密铸件的顶出单元，针对结构复杂、包紧力大的铸件部位，通过瞬间的顶出力克服铸件与模具型腔的包紧力，避免传统慢速顶出导致的铸件变形、表面拉伤问题，尤其适合薄壁类精密铸件的脱模工序。设计过程中对所有运动部件都做了运动间隙校核，星形轮与锁定杆的配合间隙控制在0.05mm-0.1mm之间，既保证动作顺畅无卡滞，又不会因为间隙过大导致锁止定位精度下降，钟罩外壳的内壁做了导向限位结构，能约束顶出部件的运动轨迹，避免顶出过程中出现径向窜动。整套机构没有复杂的液压、气动管路，仅需给电磁执行器提供额定电压的控制信号即可完成触发动作，集成到现有设备中时不需要额外配套复杂的动力源，适配性极强，不管是原型验证阶段的试验装置，还是量产阶段的工业设备，都能快速完成集成调试。针对不同的使用场景，还可以在顶出端加装不同规格的连接法兰，适配不同形状、不同安装接口的负载，不需要对主体结构做大幅修改，拓展性较强。
