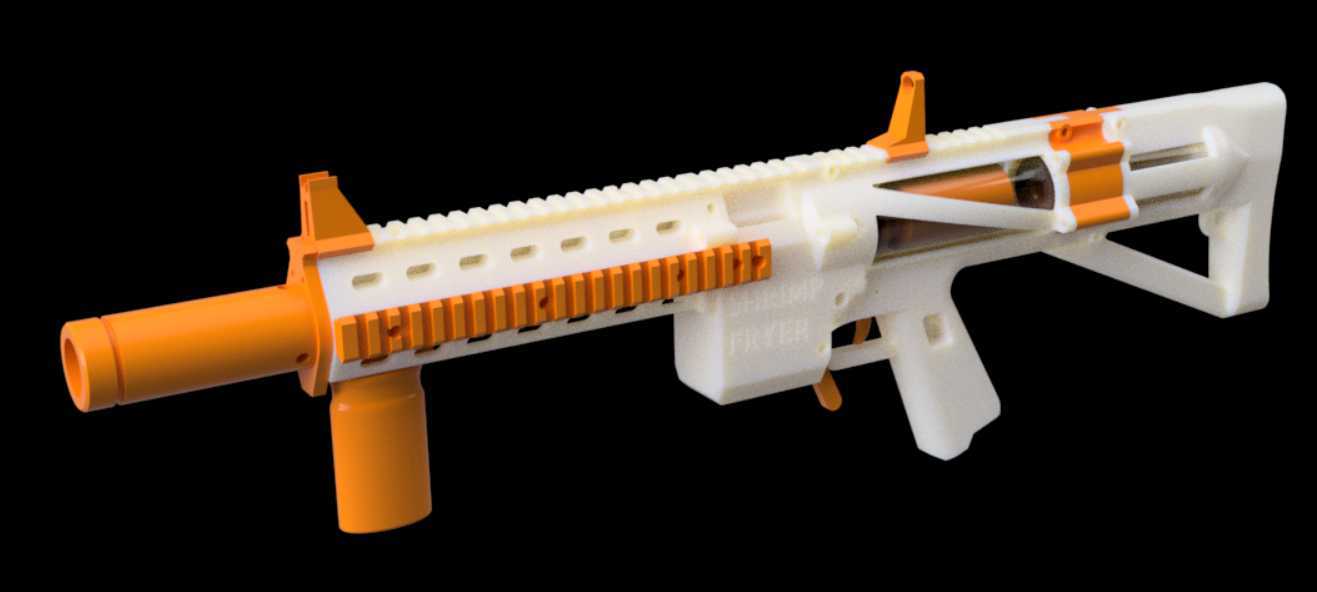

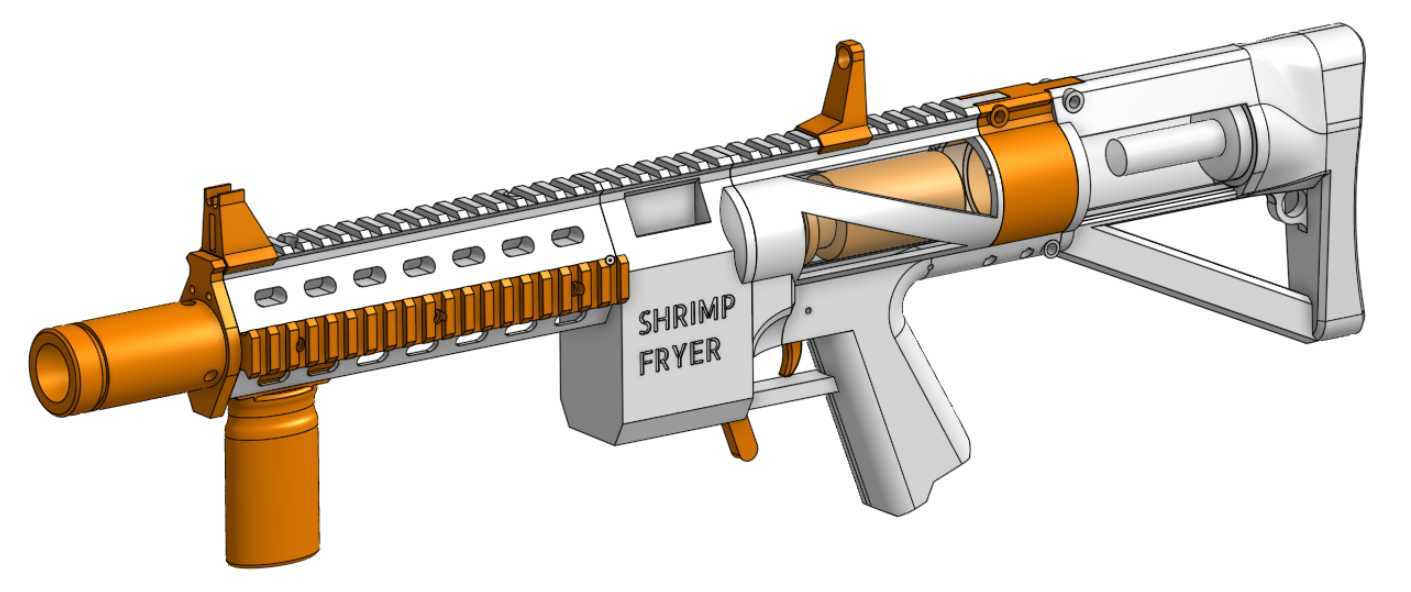

高功率半长泡沫飞镖手动发射玩具结构

　　这款手动发射结构的核心定位是面向休闲竞技场景的泡沫飞镖发射装置，区别于常规市售的同类型玩具，其设计核心围绕发射动能提升与供弹可靠性做了针对性优化，适配半长规格的Nerf泡沫飞镖以及同等长度参数的第三方泡沫飞镖，在实际使用中能够兼顾发射初速与弹道稳定性，适合室内休闲对战、飞镖射击练习等场景使用。从结构原理来看，该装置采用线性滑动泵动式的操作逻辑，操作者通过前后滑动前端的泵动握套完成上膛动作，整个滑动行程的阻尼经过匹配设计，既不会因为阻力过大提升操作门槛，也不会因为行程过短导致弹簧压缩量不足影响发射动能，每次扣动扳机即可完成单发射击，配合弹匣式供弹结构，能够实现连续的单发射击操作，供弹路径的导向结构做了圆角过渡处理，避免飞镖在供弹过程中出现卡滞、弯折的问题，相比常规同类型产品，其飞镖出膛后的初速更高，弹道散布范围更小，在有效射程内的精准度表现有明显提升。

　　从组件构成来看，整个结构的主体承力与外观部件采用3D打印工艺制作，打印件的壁厚根据受力位置做了差异化设计，握持位置、泵动滑动受力位置的壁厚设置为2.5mm，既保证结构强度能够承受弹簧反复压缩释放的冲击力，也不会因为壁厚过大导致整体重量过高影响握持手感；非受力的外观覆盖件壁厚设置为1.5mm，在保证外观完整性的同时控制整体重量。除3D打印部件外，结构中还搭配了标准规格的铝管作为飞镖发射的内管，铝管的内径与半长泡沫飞镖的外径做了间隙配合设计，间隙值控制在0.2mm，既能够保证飞镖在管内滑动顺畅，也能够避免间隙过大导致飞镖在管内晃动影响出膛角度；铝制扁杆作为滑动结构的导向支撑件，表面做了光滑处理，配合打印件上的导向槽，能够保证泵动滑动过程中不会出现偏摆、卡顿的问题。

　　动力部分采用钢琴丝弹簧作为动力源，弹簧的线径、节距、自由长度经过匹配计算，在压缩到上膛位置时能够提供足够的弹力推动飞镖达到设计初速，同时弹簧的极限压缩量预留了15%的安全余量，避免长期反复压缩出现塑性变形影响使用寿命。其余的连接、定位部件采用标准五金件，包括螺丝、销钉、扳机复位弹簧等，均选用通用标准规格，方便后期维护更换。从外形与安装边界来看，整体结构采用无托式布局，有效缩短了整体长度，前端的泵动握套位置设置了环状防滑纹理，提升操作时的摩擦力，顶部设置了标准规格的皮卡汀尼导轨结构，可以根据使用需求加装瞄准装置、战术附件等，前端的枪口位置、顶部的准星照门结构都做了一体化设计，不需要额外组装即可完成基础的瞄准定位。

　　握把的轮廓按照人体工学设计，握持角度设置为15度，符合手持操作时的自然手腕角度，长时间握持也不会出现明显的疲劳感。整个结构的组装不需要特殊的专用工具，所有部件的连接位置都做了定位止口设计，组装时只需要按照定位关系将各部件拼接，拧入对应的固定螺丝即可完成装配，3D打印部件的安装孔位都做了0.1mm的余量设计，不需要额外打磨即可顺利装配。在结构可靠性设计上，扳机与阻铁的接触位置做了局部加强，并且设计了磨损补偿余量，长期使用出现轻微磨损后也不会出现滑膛、无法闭锁的问题；弹匣插口位置做了导向斜面设计，插入弹匣时不需要刻意对准即可顺利插入，弹匣锁定结构采用弹性卡笋设计，按压卡笋即可快速拆卸弹匣，更换弹匣的操作流畅便捷。滑动泵动结构的运动行程末端设置了缓冲限位，避免滑动到前后止点时出现硬撞击导致部件损坏，同时也能够降低操作时的撞击噪音。
