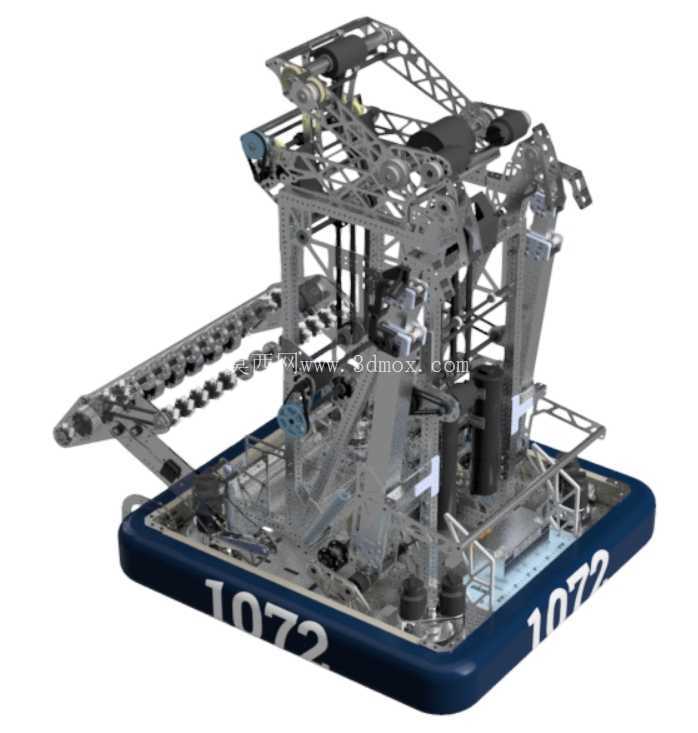

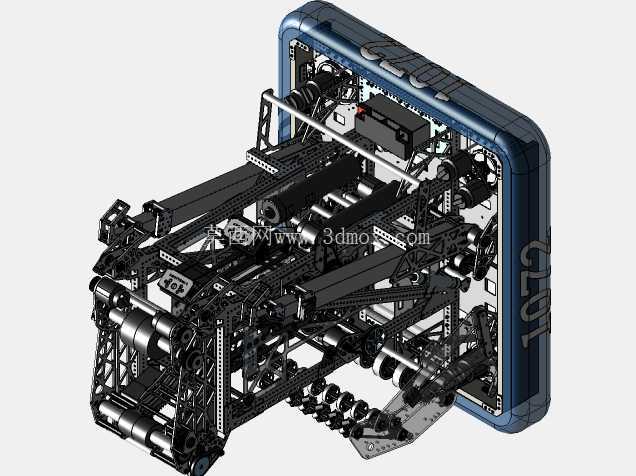

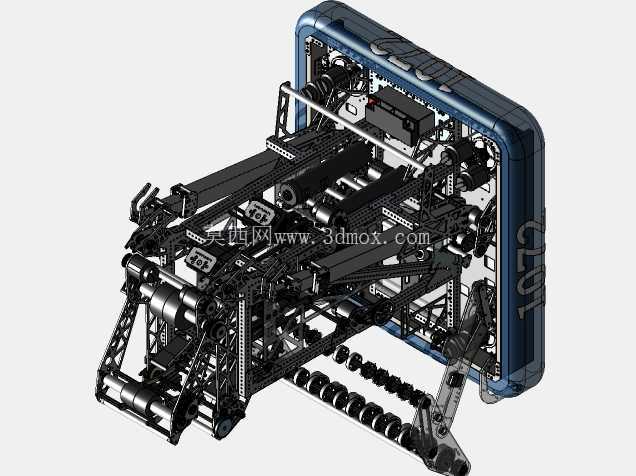

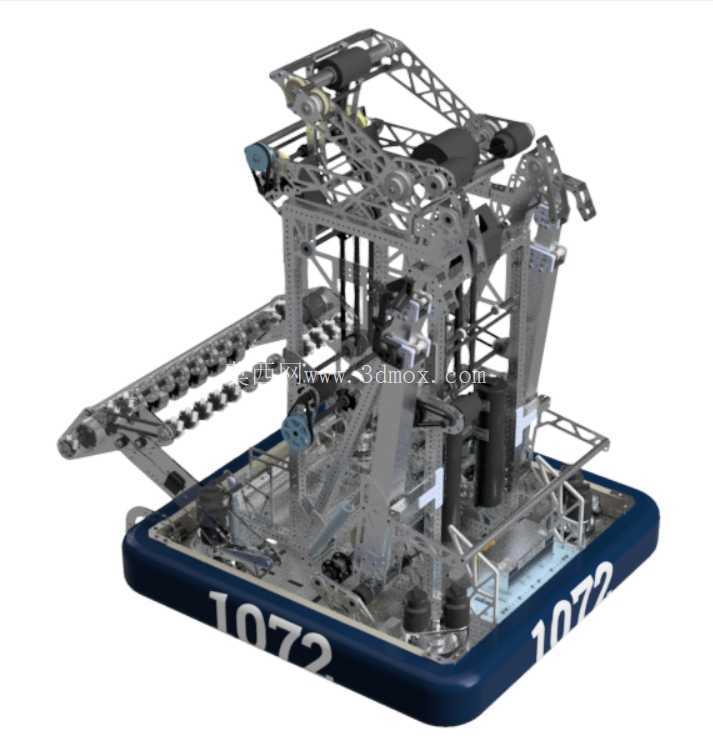

FRC1072队2022赛季竞技参赛机器人结构

　　从机械结构落地的角度看，这类竞技机器人的设计逻辑完全围绕赛事任务的动作链路展开，没有冗余的装饰性结构，每一处型材拼接、轴系布置都对应明确的赛场动作需求。首先看底盘部分，采用带围边的矩形承载基座，基座边缘做了圆角防撞处理，围边高度刚好覆盖行走轮组的上半部分，既可以避免赛场对抗中异物卡入轮系，也能在发生碰撞时通过围边分散冲击力，保护内部的驱动与电控组件；底盘上的编号标识采用嵌入式安装，不会突出基座表面，防止对抗中被剐蹭脱落。底盘上方的主框架采用桁架式镂空结构，这种结构的优势非常明确：在保证整体结构刚度的前提下，最大限度降低整机自重，毕竟竞技赛事对设备的移动加速度、启停响应速度有极高要求，多余的自重会直接影响循迹精度和动作完成效率。

　　框架的型材连接节点全部采用标准化角件固定，没有采用焊接结构，一方面是方便赛前根据测试数据快速调整机构位置，另一方面如果赛场出现结构损坏，可以快速更换型材完成抢修，不需要复杂的焊接修复工序。再看功能机构的布置，前端伸出的长条形输送机构，辊轴间距经过精确计算，刚好匹配赛事指定道具的尺寸，输送面的倾斜角度经过多轮调试，兼顾拾取地面道具时的最低高度要求，和向高位机构转运道具时的衔接顺滑度，不会出现道具卡滞、滑落的问题。中上部的抬升机构采用多组平行连杆配合滑轮组传动，抬升行程覆盖赛事要求的最高投放高度，连杆的铰接点全部采用带密封的轴承连接，间隙控制在极小范围内，保证抬升过程的定位精度，不会因为机构旷量导致道具投放位置偏差。

　　整机的走线全部沿型材内侧的线槽布置，所有线缆都用扎带固定在框架非运动区域，避免机构往复动作时剐蹭线缆造成断路；驱动轮组采用对称布置在底盘两侧的布局，配合万向从动轮实现零半径转向，完全适配赛场狭小区域内的机动需求，轮面材质选用高摩擦系数的包覆材料，保证在赛场专用地垫上行走时不会出现打滑空转的情况。从安装边界来看，整机的所有外伸机构在完全收回状态下，轮廓都处于底盘围边的正上方投影范围内，不会出现超出赛事规则限定尺寸的结构，外伸机构的铰接位置都设置了硬限位块，防止动作超程造成结构损坏或者超出赛场尺寸限制。

　　在结构强度校核上，所有承受交变载荷的连杆部位都做了局部加厚处理，铰接孔位置镶嵌了耐磨衬套，避免长时间往复转动造成孔位磨损，导致机构精度下降；配重块集中布置在底盘中心位置，降低整机重心高度，即使在高速转向、急停或者发生对抗碰撞时，也不会出现侧翻的情况。这类竞技机器人的设计本质是在严格的规则边界内，把机械结构的效率、可靠性、维护便捷性做到最优，每一处结构细节都对应实际赛场的使用场景，没有多余的设计冗余，对于做非标自动化设备、移动作业机器人的结构工程师来说，这种紧凑化、高可靠性的结构设计思路有很强的参考价值，尤其是在空间受限、载荷动态变化的设备设计中，桁架框架的轻量化处理、运动机构的限位设计、易损部位的快换结构，都可以直接借鉴到实际工业项目的结构方案中。
