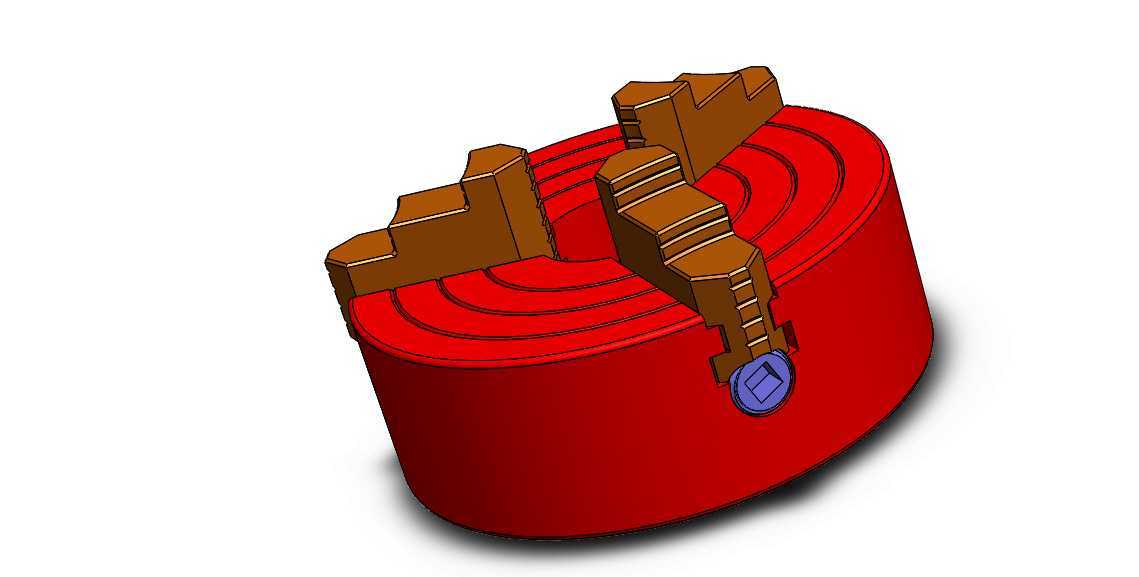

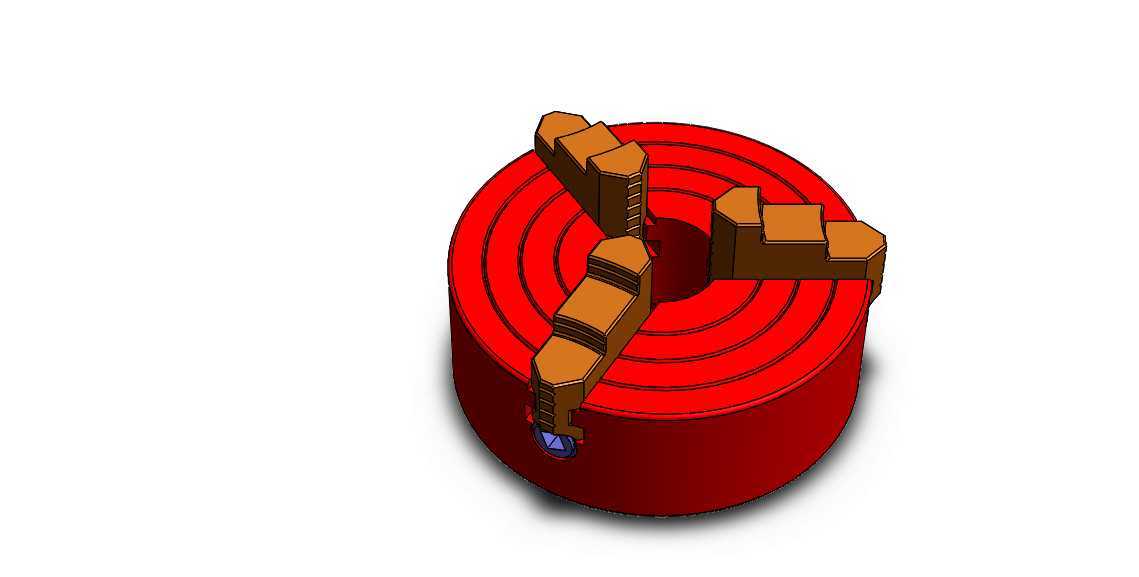

三爪自定心卡盘机械结构三维设计

在金属切削加工、工装夹具设计领域，三爪自定心卡盘是车床、回转工作台、分度头等设备上应用最广泛的工件装夹部件，日常加工轴类、盘类、套类回转体工件时，这类卡盘能依靠三个同步径向移动的卡爪实现工件的自动定心与夹紧，大幅降低找正工件的辅助工时，在中小批量回转件加工、实训教学场景、简易自动化上下料工位中都有极高的使用频次。

从结构设计逻辑来看，这个卡盘模型还原了传统手动三爪卡盘的核心传动结构：盘体内部设置平面螺纹盘，三个卡爪背面的齿牙与平面螺纹啮合，当使用卡盘扳手转动端部的小锥齿轮时，会带动与锥齿轮啮合的大锥齿轮转动，大锥齿轮背面的平面螺纹同步驱动三个卡爪沿盘体的径向导槽做等距同步移动，以此实现对不同直径工件的定心夹紧，这种传动结构的定心精度通常能控制在0.05-0.15mm区间，足以满足常规回转件的粗加工、半精加工装夹需求。

外形与安装边界上，模型还原的是短圆柱连接形式的手动三爪卡盘，盘体为圆柱形结构，外圆设置有环形减重槽，既可以降低卡盘自身转动惯量，也能减少高速回转时的风阻；盘体端面均匀分布三个T型导槽，卡爪可在导槽内顺畅滑动，卡爪采用分离式结构设计，上部的卡爪牙可根据装夹需求更换为正爪或反爪，正爪用于装夹直径较小的外圆工件，反爪可张开后装夹直径较大的盘类工件，适配的装夹直径范围可覆盖十几毫米到数百毫米区间，具体适配范围随卡盘规格变化。盘体后端设置有与机床主轴端盖匹配的连接止口与安装螺栓孔，安装时需保证止口与主轴定位轴颈的配合公差，避免卡盘安装偏心带来的加工圆度误差。

实际使用场景中，这类卡盘的卡爪夹持面通常会加工出细密的防滑齿，增大与工件表面的摩擦力，防止切削过程中工件打滑移位；盘体上的扳手孔设置有防脱结构，避免操作时扳手甩出造成安全隐患。在做三维建模时，需要重点还原平面螺纹的齿形参数、卡爪与导槽的配合间隙、锥齿轮的啮合参数，这些配合尺寸直接决定卡盘的实际动作是否顺畅，若建模时配合间隙设置过小，实际装配后会出现卡爪卡滞、移动不同步的问题；若间隙过大，则会导致定心精度不足，装夹工件时出现偏心。

从功能特性来看，三爪卡盘相比四爪单动卡盘，最大的优势是操作便捷、定心速度快，不需要逐个调整卡爪位置，对操作工人的技能要求更低，但它的夹紧力相比四爪卡盘略小，不适合装夹形状不规则、偏心距较大或者重量较大的异形工件，这类场景通常需要搭配四爪卡盘或者专用夹具使用。在自动化改造场景中，这类手动卡盘也可通过加装气动或液压回转缸，改造为动力卡盘，实现卡爪的自动夹紧与松开，适配数控车床的自动上下料需求，改造时需要保证卡盘与回转缸的连接拉杆同轴度，避免动作卡滞。

建模过程中，盘体的环形槽结构、卡爪的阶梯齿形、端部扳手孔的锥齿轮安装位都需要做细节还原，这些结构不仅是外观特征，更是直接影响卡盘使用性能的核心结构：盘体的材质通常采用铸铁铸造，具备较好的减震性与耐磨性，导槽部位会做表面淬火处理，提升长期滑动摩擦下的使用寿命；卡爪通常采用合金钢材质，夹持面做淬火硬化处理，防止长期装夹工件导致卡爪磨损、夹持精度下降。
