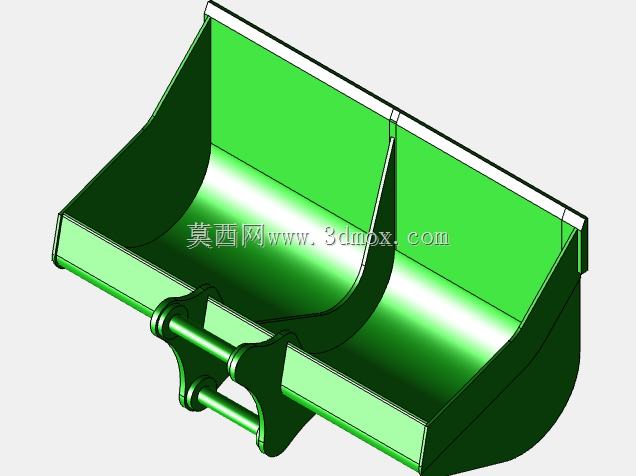

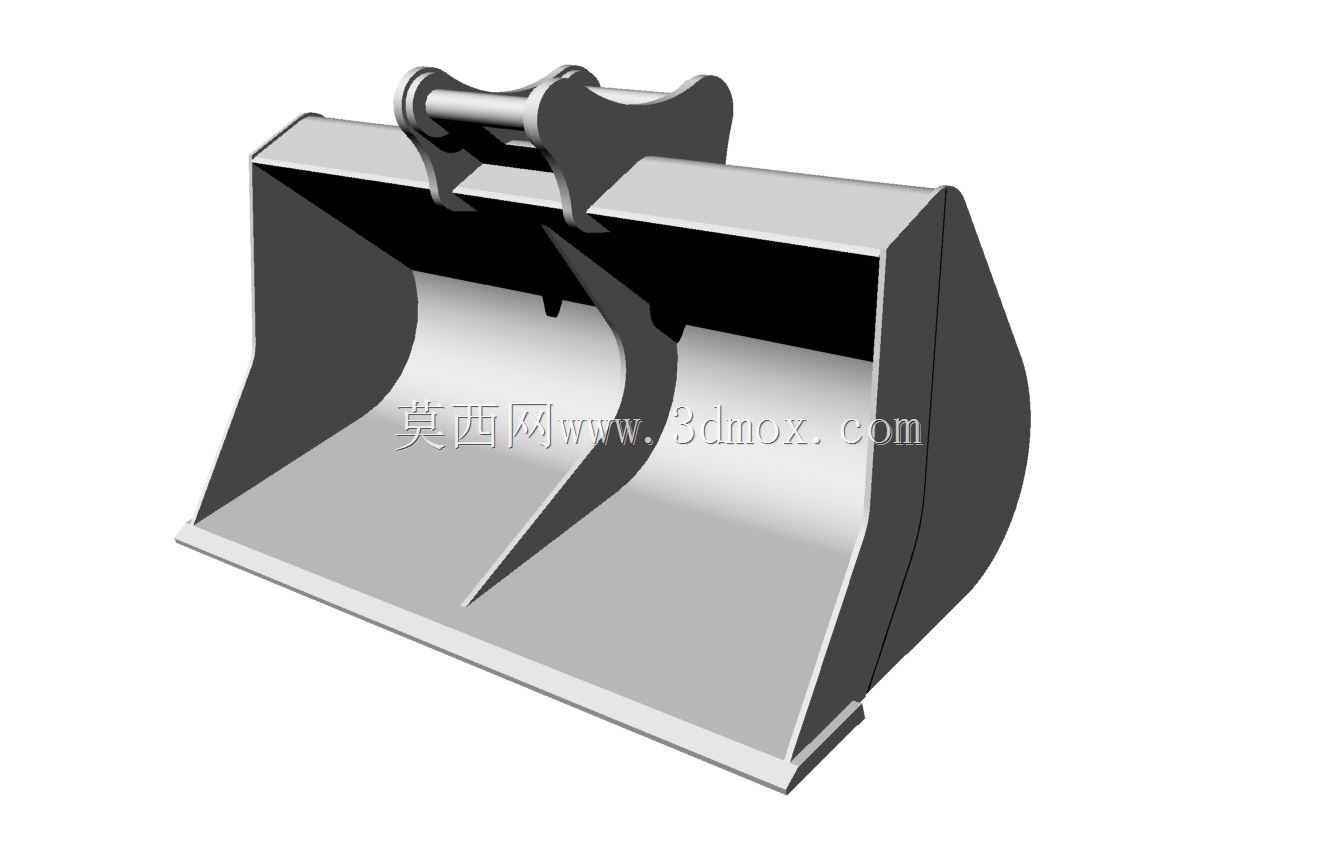

3立方容量工程挖掘作业铲斗结构

　　作为土方施工核心工作装置，该铲斗主要适配中型履带式挖掘机，承担土石方剥离、基坑开挖、散料装载、场地平整等常规作业任务，在市政管网施工、矿山表层剥离、房地产基坑开挖、河道清淤、公路路基填筑等场景中，作为直接与作业介质接触的终端部件，其结构合理性直接决定整机作业效率与耗材损耗率。

　　从结构设计逻辑来看，该铲斗采用3立方额定容量设计，斗容匹配整机举升力与回转力矩参数，避免出现大斗容小主机导致的翘尾、液压系统过载问题，也不会因斗容过小造成动力冗余浪费。斗体主体采用弧形切削面设计，斗底圆弧过渡段经过曲率优化，作业时切削刃切入介质后，物料可沿弧面顺滑滑入斗腔，减少物料与斗壁的摩擦阻力，降低挖掘过程中的液压负载，同时提升满斗率，相同作业循环下可提升单次装载量。斗口部位设置加厚耐磨衬板，切削刃采用平直带倾角设计，切入土层时可形成楔入效应，减少切入阻力，针对碎石作业场景，斗侧也预留了侧齿安装位，可根据作业介质硬度选装侧齿保护斗侧母材，降低斗体边缘磨损速率。

　　安装连接部位采用标准挖掘机斗杆连接耳板设计，耳板间距、销轴孔径完全匹配对应吨位挖掘机的斗杆前端安装尺寸，无需额外改制连接结构即可直接换装，耳板部位做了加厚处理并设置加强筋，分散挖掘时的集中应力，避免重载作业时耳板开裂变形。斗背部位设置的弧形加强筋沿受力方向布置，可在挖掘硬质土层、碎石层时，抵消斗体受到的侧向冲击力与弯折力矩，防止斗体出现塑性变形。斗腔内部无多余凸起结构，卸料时物料可顺畅滑出，减少粘斗现象，尤其在黏土层作业时，可大幅降低人工清理斗腔的频次。

　　从实际作业适配性来看，该铲斗属于通用型土方斗，既可以完成松散沙土、黏土的挖掘装载，也可应对粒径较小的碎石、建筑垃圾清运作业，斗体边缘的耐磨层设计可有效延长易损部位使用寿命，日常维护仅需定期检查切削刃磨损量、销轴润滑状态即可，无需复杂的保养工序。建模过程中完全按照实际加工工艺拆分结构件，斗板厚度、加强筋布置、耳板同轴度公差都参考实际生产要求设置，可直接用于结构受力仿真、作业动画演示，也可作为改装特殊用途铲斗的基础模型，通过调整斗齿排布、增加耐磨衬板即可衍生出岩石斗、清淤斗等不同用途的变型产品。在三维装配验证环节，该模型的连接尺寸可直接与对应吨位挖掘机的斗杆、摇杆部件完成虚拟装配，验证作业过程中的运动干涉情况，提前排查结构设计中存在的碰撞风险，为实际生产加工提供准确的结构参考。
