螺旋卷绕式Micro USB数据传输充电线缆

日常消费电子配套的线缆设计，往往容易被结构工程师忽略，但这类小部件的细节处理，直接影响终端用户的使用体验与产品装配适配性。这款螺旋卷绕形态的Micro USB线缆，建模时完全参照市售成熟量产产品的实体结构拆解测绘，没有做夸张的艺术化变形，所有结构特征都对应实际生产中的工艺要求。

从应用场景来看，这类线缆主要覆盖早期安卓智能手机、便携蓝牙音箱、老旧款移动电源、手持式数码采集终端、部分工业手持扫码设备的供电与数据传输需求，相比直拉式长线缆，卷绕收纳的形态能大幅减少闲置状态下的空间占用，避免线缆互相缠绕打结，适合放在随身包袋、桌面工位、设备机柜内部等空间有限的场景使用。线缆两端的接头分别对应标准USB Type-A公头与Micro USB公头，Type-A端适配常规USB供电插座、电脑USB端口、充电头输出端，Micro USB端匹配对应接口的终端设备，接头外壳的尺寸严格遵循通用接口的规范要求，插拔时不会和相邻接口产生结构干涉，外壳边缘做了小角度的倒角处理，既方便注塑脱模，也能避免插拔时刮伤设备接口周边的外壳漆面。

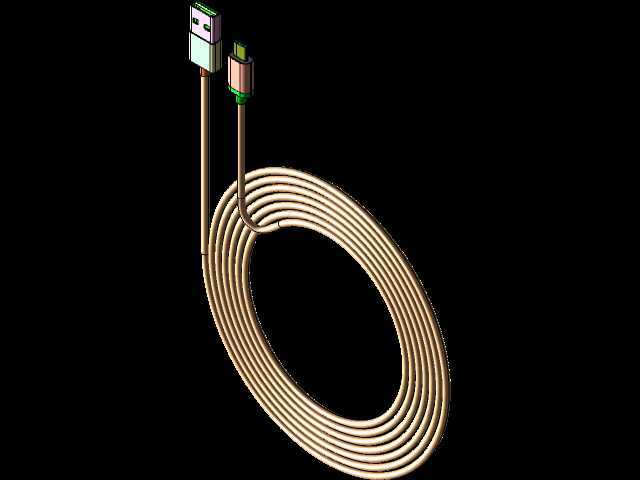

建模过程中，将线缆、两个接头的内模、外模、金属插针、屏蔽层结构都拆分为独立实体，方便后续根据不同的渲染需求、结构验证需求单独调整材质或修改参数。线缆的螺旋卷绕部分，采用螺旋扫描特征生成主体路径，再沿路径扫掠圆形截面得到线缆主体，每一圈卷绕的半径保持一致，圈与圈之间预留了均匀的间隙，既保证卷绕状态下的形态规整，也模拟了实际线缆外皮的弯曲半径要求——常规TPE材质的线缆外皮最小弯曲半径不能小于线缆直径的4倍，建模时严格遵循这个参数设置，避免出现不符合实际生产的过度弯折结构，防止后期做结构验证时出现应力集中的误判。

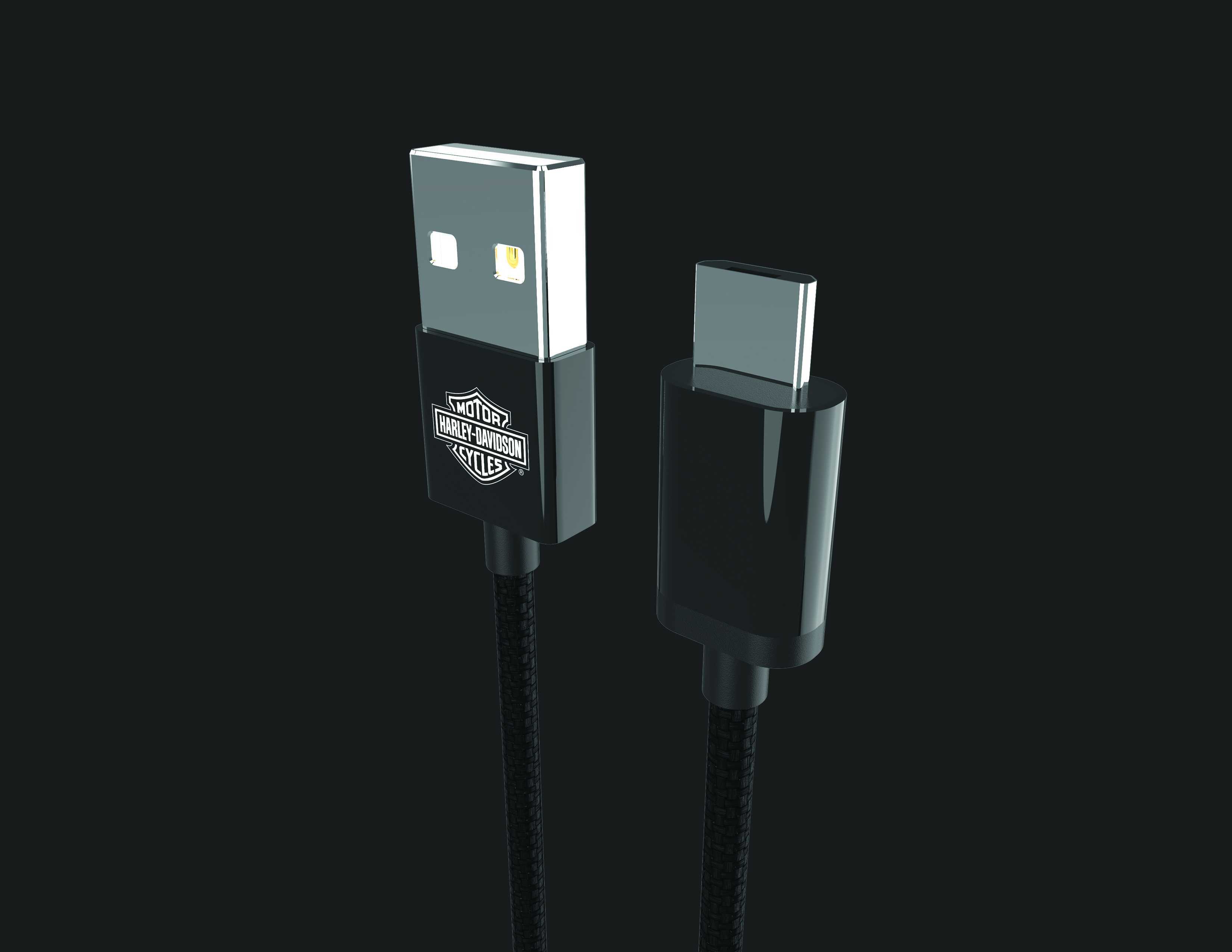

接头部分的金属插针长度、插合面的尺寸完全符合USB-IF的公开规范，金属外壳的厚度参照量产产品的0.3mm冲压件厚度设置，包裹在金属插针外侧的绝缘内模采用硬质PVC材质的结构尺寸，外层的软胶外模做了防滑的纹理处理，方便用户插拔时施力，外模和线缆衔接的位置做了渐变的锥度过渡，这个位置是线缆使用中弯折最频繁的区域，锥度结构能分散弯折时的应力，提升线缆的耐弯折寿命，实际量产中这个位置还会内置凯夫拉抗拉丝，建模时也预留了对应的内部空间，方便后续做工艺结构的细化。

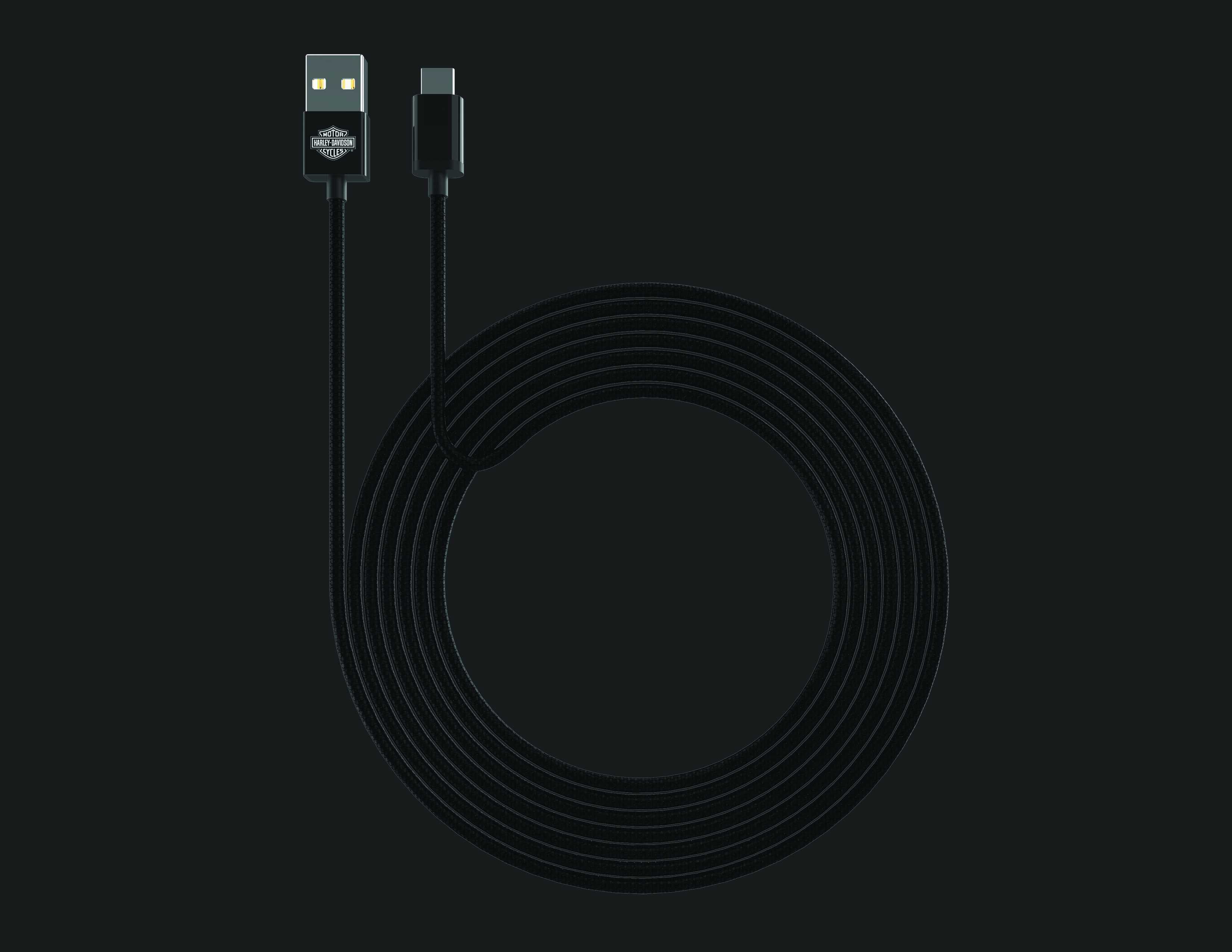

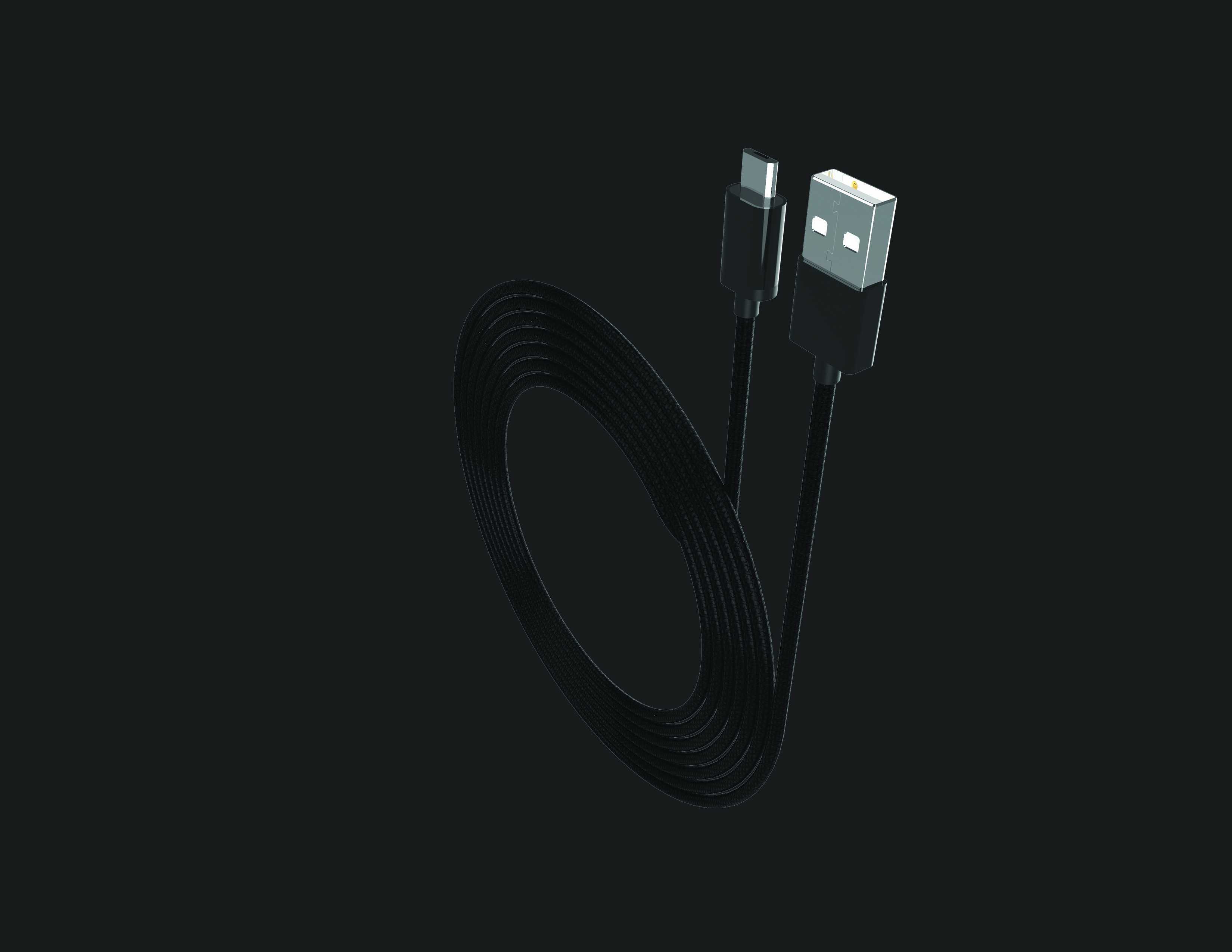

从安装边界来看，卷绕收拢状态下，整个线缆的最大外径不超过80mm，厚度不超过10mm，完全可以适配常规的数码配件收纳槽、设备侧方的走线空间；拉直状态下总长度和常规1米长线缆一致，能满足桌面端设备连接、床头充电等常规使用距离的需求。渲染时可以根据不同的使用场景，给线缆外模赋予黑色TPE、白色PVC甚至编织外皮的材质，接头金属部分赋予镀镍哑光金属材质，插针端面做镀金层的材质区分，还原真实产品的视觉效果。这类线缆模型除了用于产品渲染展示，还可以导入到整机产品的装配模型中，模拟设备接线后的走线状态，验证整机结构的走线空间是否充足，避免后期开模后出现线缆和周边结构件干涉的问题，也能用于电商产品的详情页渲染、数码配件类产品的结构设计参考，减少从零开始建模的重复工作量。
