350mm直径15-6规格充气行走轮结构

　　这类充气行走轮常被用在中小型工业搬运台车、园林作业机具、短途周转拖车以及小型工程机械的行走端，相比同尺寸的实心橡胶轮，它的胎体充气结构能更好地吸收不平整路面带来的冲击，在厂区硬化路面、砂石临时便道甚至轻度泥泞场地作业时，都能降低颠簸传递到车架的振动幅值，避免车载精密工装或者易碎物料在转运过程中受冲击损坏。从结构设计逻辑来看，整个轮组分为外胎、轮毂、中心安装轴套三个核心部分，外胎采用块状交错的胎面花纹设计，花纹块的排布特意错开了周向连续沟槽，既保证了胎面和地面的接触摩擦力，在转向时不会出现侧滑，也能避免碎石卡入沟槽造成胎面异常磨损，胎侧的厚度做了梯度加厚处理，靠近轮辋贴合的位置厚度更高，能降低低气压状态下胎体脱圈的风险。

　　轮毂采用分体式冲压钢结构，轮辐部分做了内凹的圆弧过渡，没有尖锐的应力集中棱角，在承受径向载荷的时候，应力能均匀分散到整个轮辐面，不会在轮辐和轮辋的焊接位置出现应力断裂，中心的轴套采用台阶式设计，安装的时候可以直接和车架的轮轴配合，轴套内部预留了轴承安装位，装配时压入标准深沟球轴承就能实现顺畅转动，不需要额外做轴套的二次机加工。从安装边界来看，这款轮的外径为350mm，适配的安装轴径对应15-6的配合规格，轮组的总宽度控制在适配常规窄型轮架的尺寸范围内，安装时不需要对现有标准轮架做切割改型，直接替换原有同规格轮组就能完成维护更换。

　　设计时特意控制了轮组的整体重量，在保证结构强度的前提下，轮毂的轮辐部分做了局部减重冲压，既不会降低轮毂的抗冲击能力，也能减少轮组自身的转动惯量，在人力推动的搬运设备上使用时，启动和转向的操作力度更轻，长时间作业能降低操作人员的体力消耗。胎面的橡胶配方偏向耐磨属性，在硬化水泥路面长期行走时，胎面的磨耗量比普通民用轮胎更低，正常工况下的使用寿命能满足工业场景高频次转运的需求，充气嘴的位置设置在轮毂轮辐的侧面偏外位置，日常补气时不需要拆卸轮组，直接用普通打气筒就能完成胎压补充，维护操作十分便捷。

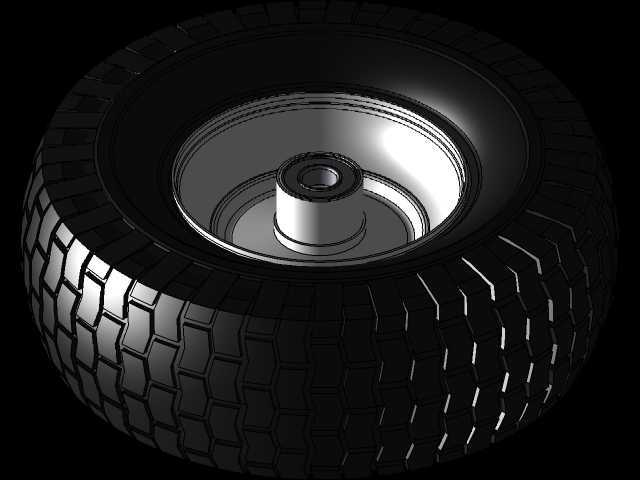

　　在做三维建模的时候，特意还原了胎面花纹的细节特征，包括每个花纹块的倒角、胎侧的脱模斜度，还有轮毂表面的冲压圆角，这些细节在做整机装配干涉检查的时候，可以准确判断轮组和轮架、挡泥板之间的安全间隙，避免实际生产装配时出现零件干涉的问题，中心轴套的配合尺寸严格按照公差要求建模，装配仿真时可以直接验证轴承压装、轮轴穿装的工艺可行性，提前发现设计上的配合问题。
