日常做消费电子周边结构件建模时，这类小型墙插式电源适配器是绕不开的常用部件，很多便携电子设备、小型工控终端、桌面外设的供电方案里都会用到同结构的产品。先从实际应用场景说，这类适配器主要承担交流市电到低压直流的转换功能，给额定输入电压匹配的便携电子设备提供稳定直流供电，常见于轻薄笔记本、迷你主机、桌面显示器、外置硬盘阵列、小型网络设备的供电链路中，替代设备内置的笨重电源电路，把高压转换部分外置，能有效缩减终端设备的体积与重量，同时把发热部件移到设备外部，降低终端设备的散热设计压力。

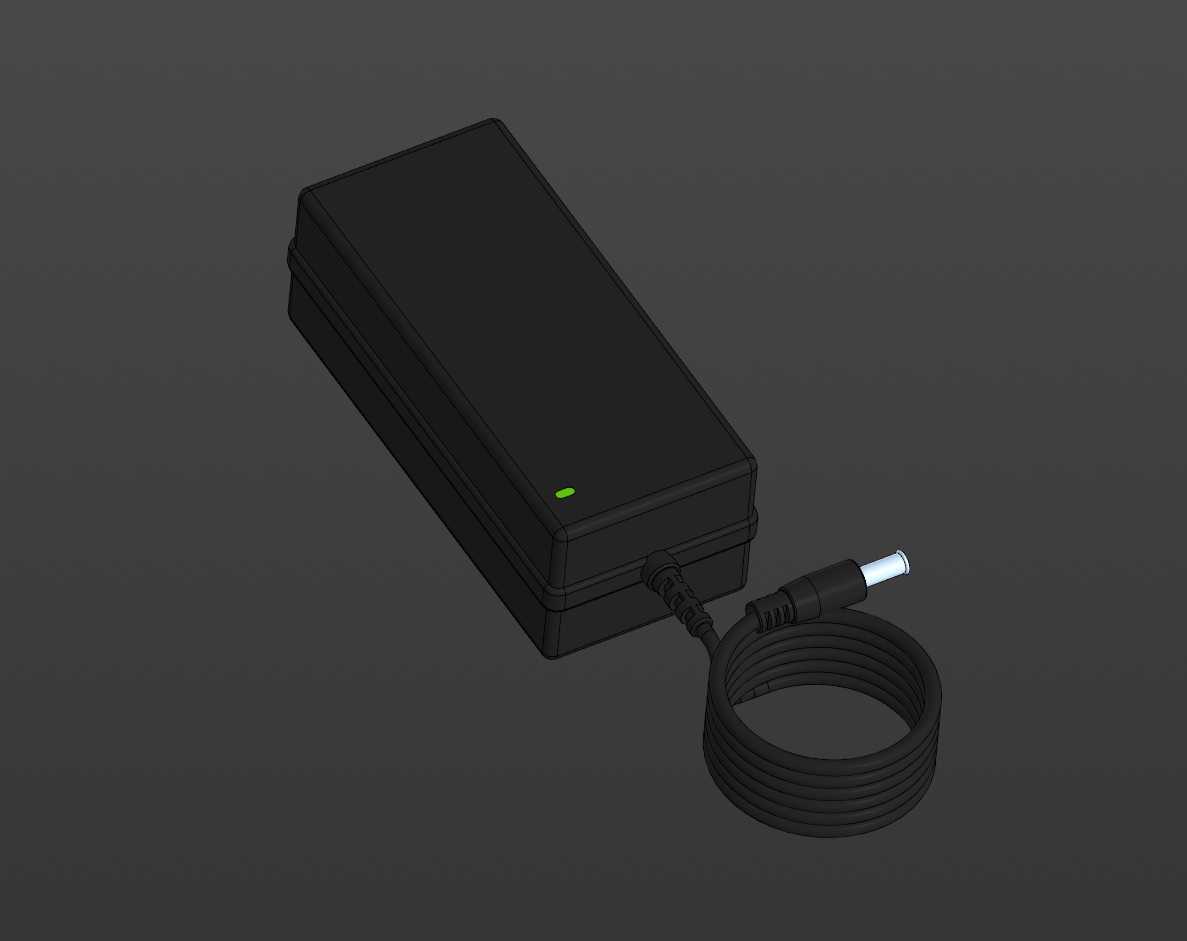

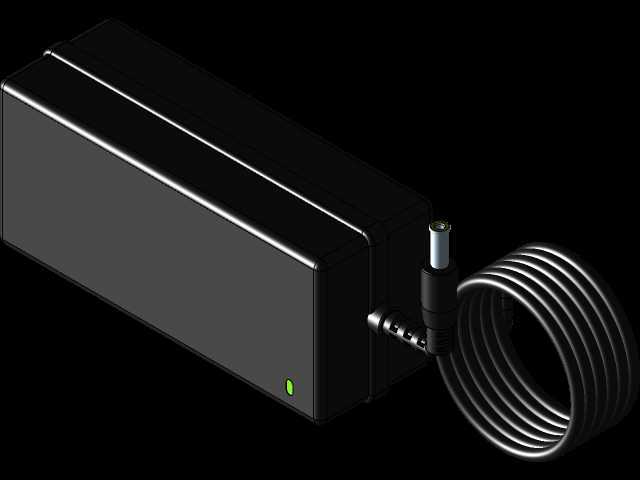

从结构设计思路来看，这款适配器采用长方体圆角外壳，整体造型规整无突出棱角，外壳上下盖采用超声焊接工艺拼合，接缝处做了隐藏式设计，既保证外壳的结构强度，也能满足日常使用的绝缘防护要求，避免日常插拔、挪动过程中外壳开裂带来的安全隐患。输出端采用常见的同轴DC插头，线身做了螺旋收卷设计，闲置时可以自然收缩减少占用空间，拉伸后能满足1米到1.5米左右的布线距离需求，适配桌面不同的摆放位置。适配器侧面预留了小型状态指示灯孔，内置的绿色指示灯在正常通电输出时点亮，方便用户快速判断供电状态，排查供电故障时不用借助额外测量工具就能快速确认适配器是否正常输出。

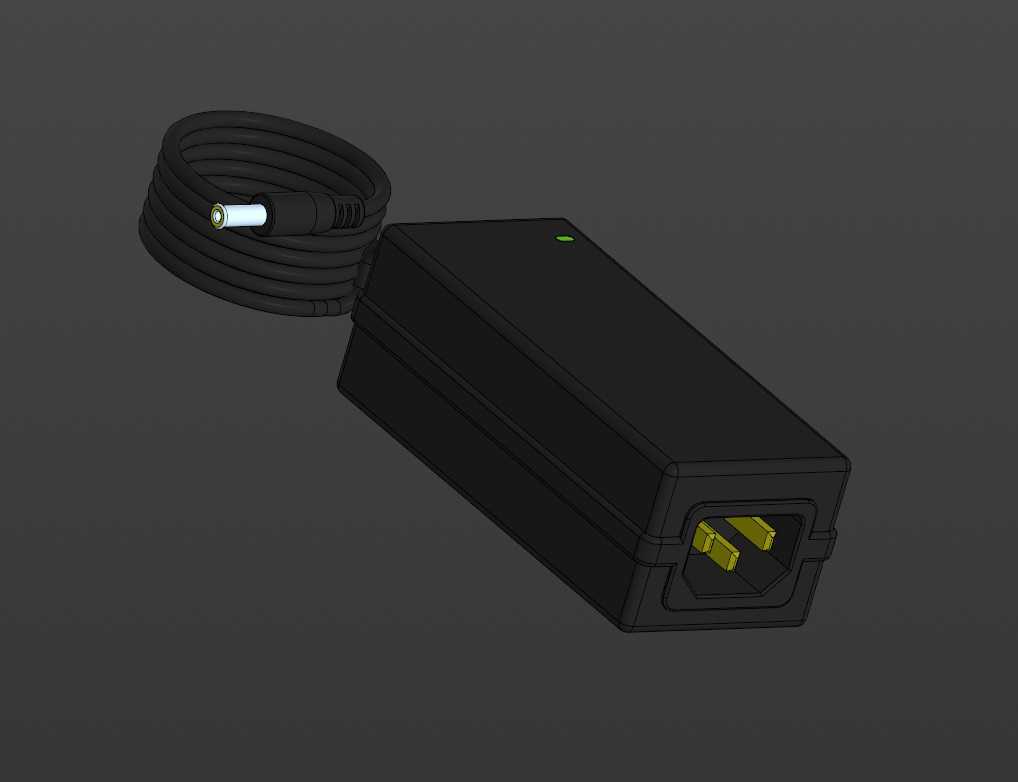

尺寸设计上，这类迷你适配器的长宽高控制在手掌可握持的范围内，不会占用插线板过多的相邻插孔位置，插脚部分做了内收或者折叠设计的话，收纳时可以完全收进外壳内部，方便放进电脑包随身携带，不会刮伤包内其他物品。安装边界方面，因为是墙插/插线板直插式设计，不需要额外的固定安装位，只要在设备周边预留出适配器本体的放置空间，保证输出线缆的弯曲半径不小于线径的5倍，避免线缆长期过度弯折导致内部线芯断裂即可。外壳表面做了细磨砂纹理处理，既不容易残留指纹和划痕，日常插拔时也能增加摩擦力，方便用户从插座上拔下时发力，不会因为外壳过于光滑打滑。

内部结构层面，这类适配器通常采用开关电源架构，输入端做了EMI滤波电路抑制电网杂波，输出端做了过流、过压、短路保护，当后端设备出现异常短路或者电流过载时，适配器会自动切断输出，避免烧坏后端供电的设备。建模时需要特别注意外壳内部的筋位设计，既要给内部的PCB板、变压器、电容预留足够的安装空间，也要保证筋位能压紧内部元器件，避免日常挪动、跌落时内部元器件移位导致的电路故障。输出线缆与外壳衔接的位置做了加长的应力释放锥，也就是常说的尾卡，能分散线缆弯折时的应力，避免线缆根部因为长期反复弯折出现外皮破损、线芯折断的问题，这个细节是很多电源适配器耐用性的关键设计点，建模时不能省略这个结构，否则做出来的模型和实际量产产品的结构逻辑不符。DC插头的尺寸是行业通用规格，金属插头部分的外径、内径、长度都遵循通用标准，能和同规格的设备电源接口匹配，插头根部也做了应力释放结构，插拔时的受力不会直接传递到焊点位置，提升插头的使用寿命。
