汽车外饰后视镜曲面结构设计

汽车外后视镜作为车身外饰的核心安全部件，在整车结构中承担着为驾驶员提供车辆侧后方视野的核心作用，日常行驶过程中，变道、倒车、靠边停靠等操作都需要依托后视镜的视野反馈完成判断，其安装位置通常位于车辆前门三角窗区域或A柱下沿的外板位置，需要兼顾视野覆盖范围、风阻表现、行人碰撞保护要求等多重工程约束。

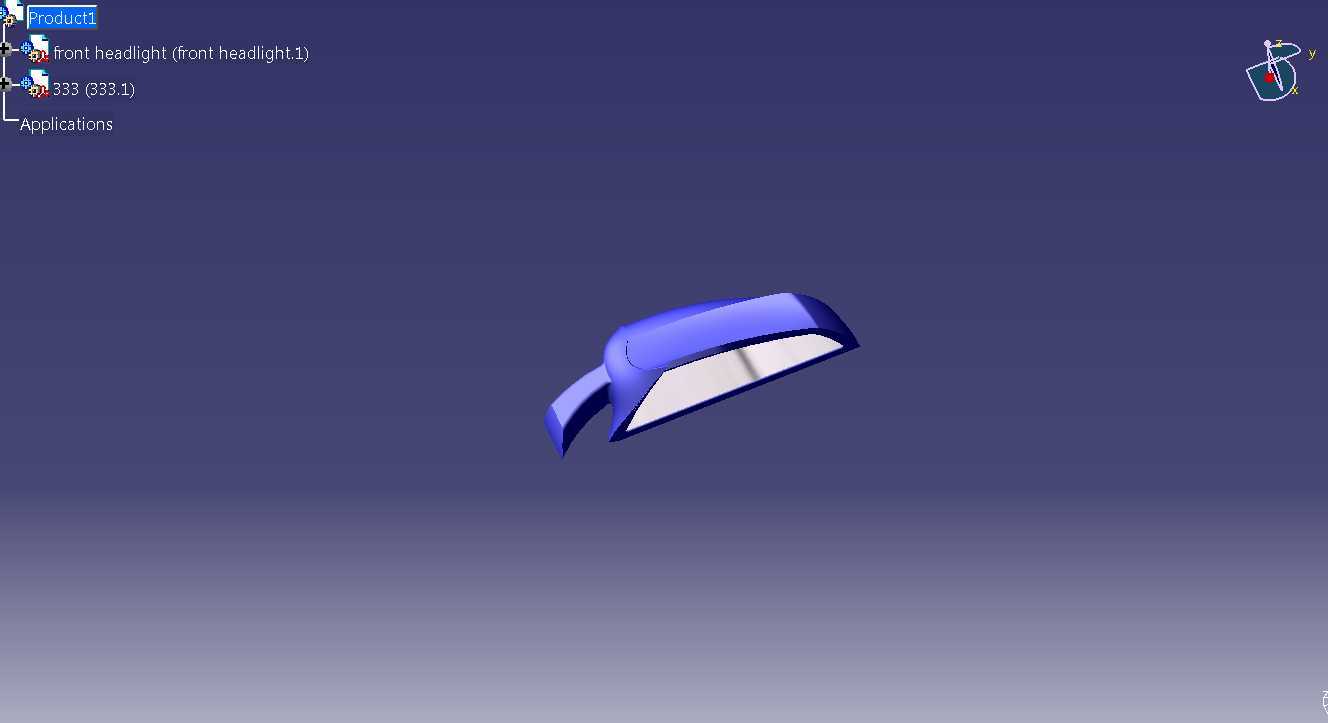

从结构设计角度来看，这款后视镜采用了流线型的曲面过渡设计，镜壳整体从安装基座位置向镜壳外侧逐步收窄，上沿做了小幅的上翘导流结构，能够在车辆高速行驶时引导气流顺着镜壳表面流向车侧后方，减少镜壳位置产生的紊流，一方面能够降低高速行驶时的风噪传递到车内，另一方面也能减少雨天行驶时气流带起的雨水附着在镜面上，影响后视视野。镜壳与安装基座的连接位置做了圆弧过渡处理，没有尖锐的棱角结构，既符合外饰件的行人保护要求，在车辆与行人发生低速碰撞时能够通过圆弧面缓冲接触力，也能避免应力集中导致的结构开裂问题。

在安装边界的设计上，这款后视镜的安装基座预留了与车身钣金匹配的安装孔位，安装面的弧度与对应位置的车身外板曲面完全贴合，能够保证安装后基座与车身之间的缝隙均匀，不会出现阶差或缝隙过大的问题，安装点的位置设计避开了车身内部的线束走向，同时预留了镜片调节电机、转向灯线束的穿线通道，能够兼容电动调节、电加热、集成转向灯等多种功能配置的拓展需求。镜壳内部预留了镜片安装的卡扣位与调节机构的安装空间，镜片的安装角度可以根据不同车型的视野要求进行适配调整，保证镜面的反射范围能够覆盖车辆侧后方的法定要求视野区域，消除驾驶员的视野盲区。

曲面建模过程中，这款后视镜采用了A级曲面的构建思路，所有曲面之间的过渡都保持了G2以上的连续性，镜壳表面没有突兀的折角或曲率突变，既能够满足外饰件的外观质感要求，也能降低注塑生产过程中的脱模难度，减少曲面缺陷导致的外观件不良率。镜壳的壁厚设计保持了均匀的2.5mm壁厚，在安装卡扣的位置做了局部的壁厚加强，避免安装过程中卡扣断裂，同时在镜壳的内侧设计了多条加强筋结构，既能够提升镜壳整体的结构强度，减少行驶过程中镜壳产生的振动异响，也能控制注塑过程中的翘曲变形，保证镜壳成型后的尺寸精度。

在实际的车型匹配过程中，这类后视镜的设计还需要考虑折叠功能的适配，基座位置预留了折叠转轴的安装空间，能够支持手动折叠或电动折叠的配置选装，折叠后的镜壳能够贴合车身侧面，减少车辆在狭窄路段会车或停车时的刮擦风险。镜壳的外表面可以根据车身配色做同色喷漆处理，也可以做磨砂黑的运动版配色，适配不同配置等级车型的外观需求。同时镜壳的下沿位置预留了侧视摄像头的安装位，能够适配360度全景影像功能的配置需求，不需要额外改动镜壳的主体结构，提升了零件的通用化率，能够降低整车的零部件开发与采购成本。

从使用场景的适配来看，这款后视镜的曲面设计充分考虑了不同行驶速度下的气流表现，在120km/h的高速行驶工况下，镜壳位置产生的风噪能够控制在合理范围内，不会对车内的乘坐舒适性造成明显影响，同时镜壳的造型能够引导气流避开侧窗位置，减少侧窗位置的积灰与雨水附着，提升雨天行驶时的侧窗清晰度。镜片的安装位置设计在镜壳的内侧，镜壳的上沿与外侧边沿做了小幅的挡边结构，能够在行驶过程中阻挡部分侧向的光线直射镜面，减少眩光对驾驶员视线的干扰，提升夜间行驶的安全性。
