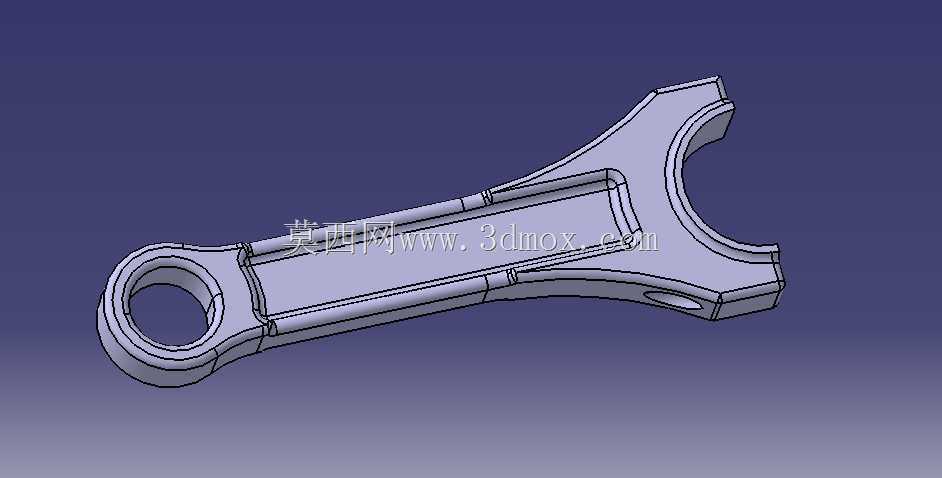

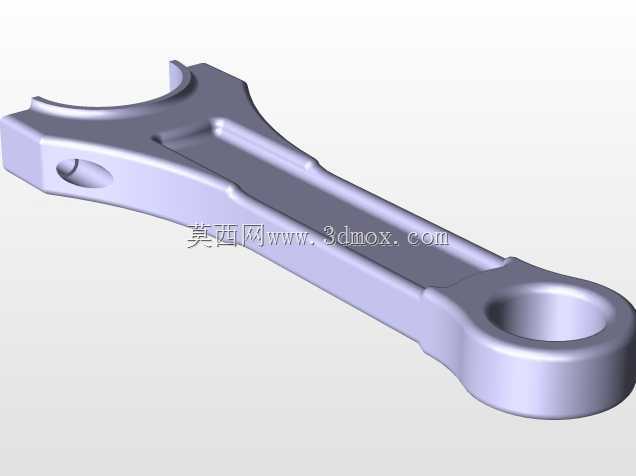

内燃机传动用连杆结构三维设计

　　在往复式动力机械的传动链路中，这类连杆构件是连接活塞与曲轴的核心受力部件，日常工况下需要持续传递燃烧爆发产生的冲击力，同时将活塞的往复直线运动转化为曲轴的旋转扭矩，广泛应用在车用内燃机、小型通用汽油机、空压机等需要实现往复-旋转运动转换的设备中。从结构受力角度出发，设计时首先要区分大小端的功能边界：小端通过活塞销与活塞组件连接，工作过程中随活塞做往复运动，承受高频交变的拉压载荷，因此小端孔的内壁需要预留足够的衬套安装余量，保证销孔配合面的耐磨性能，同时小端的过渡圆角需要做连续平滑处理，避免应力集中导致的疲劳断裂。大端则与曲轴的连杆轴颈配合，随曲轴做旋转运动，设计时采用剖分式结构的话需要严格控制结合面的形位公差，

　　保证轴瓦安装后的圆度误差在允许范围内，避免运转过程中出现偏磨、烧瓦的故障。杆身部分采用工字形截面设计，是在满足抗弯、抗扭强度要求的前提下尽可能降低构件自身重量，减少往复运动产生的惯性力，这一截面形式需要顺着杆身的受力方向做连续过渡，从小端到大小端的截面变化要平缓，不能出现截面突变的情况，否则在交变载荷长期作用下很容易在变截面位置萌生疲劳裂纹。安装边界方面，需要严格匹配对应机型的活塞销直径、曲轴连杆轴颈直径、中心距参数，其中大小端孔的中心距直接影响发动机的压缩比，加工和建模时的公差需要控制在丝级精度范围内；小端的外径尺寸需要避让活塞销座的内侧空间，避免活塞运动到上止点时连杆小端与活塞底部发生运动干涉；

　　大端的最大外圆尺寸需要考虑曲轴箱的内部避让空间，保证曲轴旋转过程中连杆大端不会与缸体、曲轴平衡块发生碰撞。建模过程中需要重点关注几个工艺细节：大小端与杆身的过渡位置需要设置合理的拔模斜度，适配后续锻造或铸造的成型工艺；所有受力棱边都要做倒圆角处理，既可以减少热处理过程中的应力集中，也能避免装配过程中锐边划伤操作人员；杆身表面的减重结构不能破坏整体的受力流线，要保证金属纤维方向顺着连杆的受力走向，最大化提升构件的疲劳强度。实际选型匹配时，这类连杆需要根据发动机的额定转速、爆发压力来调整杆身的截面厚度、大小端的加强筋布局，高转速机型会适当降低连杆的整体重量来减少惯性载荷，大扭矩柴油机则会适当加大小端的承载面积、提升杆身的结构刚度，

　　避免高负荷下出现杆身弯曲变形的问题。装配环节中，连杆大端的连接螺栓需要按照规定的扭矩和顺序拧紧，保证结合面的压紧力均匀，同时需要对连杆做重量分组，同一台发动机上装配的连杆重量差需要控制在很小的范围内，避免运转过程中出现不平衡振动，影响整机的运行平顺性。
