六组双轴刷头多轴端刷加工设备结构

在五金零件、小型压铸件、注塑件的批量后处理工序里，端面飞边、合模线残留、加工后毛刺的去除一直是产线里占比不低的工序环节，早年靠人工手持打磨工具处理的模式，不仅一致性差，不同操作工人处理后的工件表面粗糙度波动大，还容易出现局部过磨、边角塌边的问题，遇到带多个安装孔位、异形端面的工件，人工处理的效率很难跟上前端冲压、注塑工序的节拍，这款多轴端刷设备就是针对这类批量端面处理需求设计的专用加工结构。

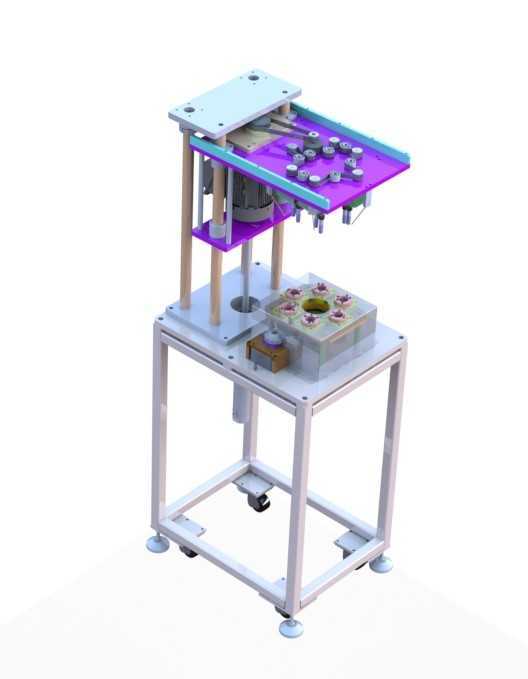

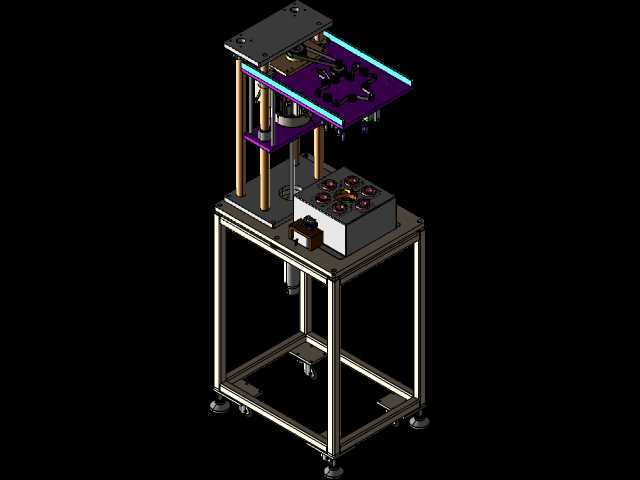

从整机布局来看，设备采用方管焊接的框架式机架作为承载基础，底部配置可调脚轮与固定脚杯，既方便产线布局调整时的短距离移位，也能在设备就位后通过脚杯调平，抵消地面不平整带来的机架晃动，避免高速刷削过程中出现共振，影响加工表面质量。机架上层分为上下两个作业模组，下方是工件定位工装台，工装台采用快换式模板设计，可根据不同工件的外形、定位孔位更换对应的定位治具，模板上预留的定位销孔与工件基准孔匹配，装夹时只需将工件放入对应定位槽即可，无需复杂的夹紧操作，适配小批量多品种的生产切换需求，单批次切换治具的时间可控制在十分钟以内。上方是多轴刷削动力头模组，动力头安装在可垂直升降的导向板上，导向板通过四根立式直线导柱与下方机架连接，升降动作由中部的气缸驱动，可根据工件的高度、刷削量调整下行行程，行程调整通过导柱上的限位螺母实现硬限位，避免下行过位压伤工件或者刷头过度磨损。

动力源采用750W的高速驱动马达，最高输出转速可达5000rpm，马达输出端通过同步带轮将动力分配给六组双轴刷头，每组刷头的输出轴都配置独立的轴承座固定，保证高速旋转时的同轴度，减少刷头的径向跳动。刷头的固定采用标准夹头结构，夹头的夹持直径范围覆盖常规端面刷、打磨头的安装柄径，可根据加工需求互换不同材质的刷头，比如针对塑料件可选用尼龙丝刷，针对压铸件飞边可选用钢丝刷，针对高精度表面处理可换成羊毛抛光头，甚至可以直接换装等柄径的小型钻头，完成工件端面的浅孔钻削、倒角工序，实现一机多用，减少产线的设备投入成本。

工件作业过程中，定位工装台可带动工件沿中心轴做旋转运动，旋转速度可通过调速阀调整，配合上方多组刷头的公转与自转，可覆盖工件整个端面的所有区域，不会出现加工死角，避免传统单头打磨设备需要多次挪动工件位置的问题。针对刷削过程中产生的粉尘、碎屑，设备预留了中心吸尘机构的安装接口，可在工装台中心位置连接工业吸尘管路，刷削产生的碎屑会顺着工件定位板的镂空缝隙被吸入吸尘管道，直接排入集尘桶，避免碎屑飞溅到设备导轨、轴承缝隙里造成部件磨损，同时也能改善作业区域的空气环境，减少粉尘对操作人员的影响。

从安装边界来看，整机的占地面积控制在0.8平方米以内，高度不超过1.2米，不需要专门的设备基础，放置在普通车间地坪上即可投入使用，气源接口采用常规的8mm快插接头，电源接入普通三相380V工业用电即可，不需要额外配置专用的电控柜，设备的控制按钮集中安装在机架侧面的操作盒上，包含启动、停止、急停、升降手动调整几个基础功能，操作逻辑简单，一线操作人员经过简单培训即可上手，不需要复杂的编程操作。

结构设计过程中，特意将动力传输的同步带设置在可开合的护罩内部，既方便日常检查皮带张紧度、更换皮带，也能避免操作人员误触旋转部件造成安全隐患；所有导柱的表面都做了硬铬处理，提升耐磨性能，导套采用自润滑铜套，不需要频繁加注润滑油即可保证长期运行的顺畅性；刷头的高度调整预留了足够的余量，当刷头出现磨损后，可通过调整夹头的伸出长度补偿磨损量，延长刷头的使用寿命，减少耗材更换频率。

这类设备特别适配3C电子小零件、卫浴五金配件、小型汽车零部件的端面去毛刺、抛光、清根工序，相比通用的打磨设备，它的加工针对性更强，多组刷头同时作业的效率是单头打磨设备的4-6倍，而且加工一致性更好，可将工件端面的粗糙度稳定控制在工艺要求范围内，不会出现人工打磨常见的漏打、过磨问题，同时设备的结构简单，后期维护成本低，没有复杂的数控系统，常规的机修人员即可完成日常的维护与故障排查，适合中小型加工企业的批量后处理工序使用。
