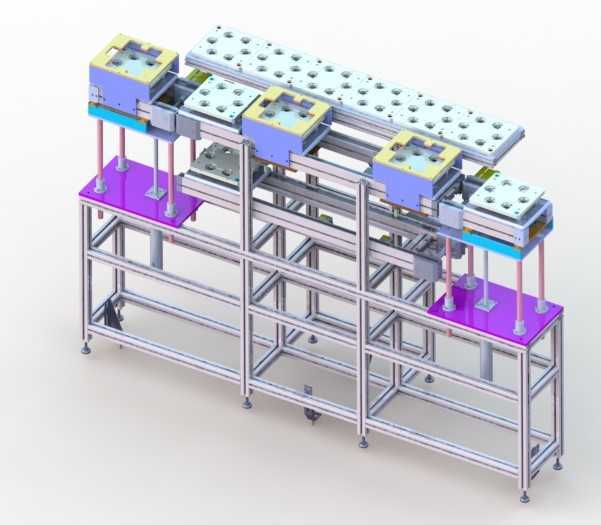

双层托盘定位皮带输送设备结构

这套双层皮带输送结构，核心面向3C电子零部件组装、小型汽车零部件工序流转这类需要多工位同步接驳的生产场景，很多时候产线布局受车间横向空间限制，单层输送线无法同时满足载具回流与工件正向输送的需求，双层结构刚好能在不额外占用地面宽度的前提下，把上下层分别用作工件载具的上料输送线与空托盘回流线，大幅压缩产线的横向占地边界。

从实际功能来看，设备上层输送面预留了密集的定位孔位，配合每段工位处的顶升定位模组，能在载具输送到对应加工工位时，精准完成托盘的锁止定位，定位重复精度可以满足自动螺丝锁付、小型零件视觉检测、点胶这类工序的对位要求，不会出现输送过程中托盘偏移导致的工序加工偏差。下层输送线主要承担空托盘的回流任务，上下层之间的接驳可以搭配两端的升降移栽机构完成托盘的层间转移，不需要人工介入搬运空载具，能有效减少产线的人工搬运工作量。

设计层面上，整套机架采用工业铝型材拼装搭建，没有采用传统的方通焊接机架，一方面是铝型材的装配精度更容易保证，不需要后期做焊接后的时效去应力处理，组装时只需要通过专用角码与螺栓连接就能完成机架搭建，后期如果需要调整线体长度或者工位位置，只需要拆解对应段的型材就能完成改造，适配产线迭代的灵活性更强；另一方面铝型材表面自带阳极氧化层，不需要额外做喷塑喷漆处理，车间日常清洁维护更方便，也不会出现焊接机架长期使用后漆面脱落生锈的问题。

输送线的侧边预留了侧缓冲托盘的安装位，当托盘在输送过程中出现速度过快或者工位间衔接的微小位置偏差时，侧缓冲结构可以通过内置的弹性阻尼件吸收托盘的碰撞冲击力，避免硬碰撞导致托盘上的工件移位或者托盘本身的定位销磨损，延长载具的使用寿命。每段输送单元的驱动端都采用了独立的减速电机驱动，不需要整线共用一个长轴传动，单段输送出现故障时可以单独拆解维修，不会导致整条输送线完全停摆，降低设备运维的停机影响范围。

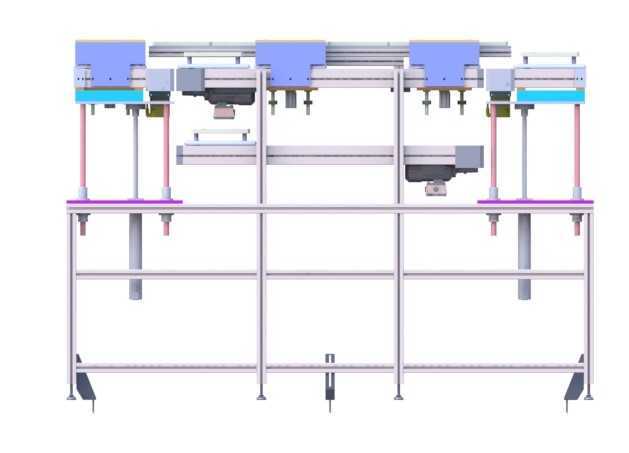

从安装边界来看，整套设备的支撑脚采用了可调脚杯结构，安装时可以根据车间地面的实际平整度调整每个脚杯的高度，保证上下层输送面的水平度偏差控制在允许范围内，避免因为地面不平整导致皮带跑偏或者托盘输送卡滞。设备的整体宽度控制在常规人工操作的舒适作业范围内，操作人员站在线体侧边就可以完成异常处理、工件上下料的操作，不需要探身或者额外搭建操作平台。上下层输送面的间距经过合理规划，既预留了下层输送线的维护操作空间，也不会因为层间距过大导致两端升降移栽机构的行程过长，增加不必要的设备成本与移栽耗时。

线体上的每个定位工位都预留了传感器安装位与电气走线槽，后期加装工位检测传感器、阻挡气缸的时候不需要额外在型材上打孔，所有电气线路都可以内置在铝型材的槽内或者侧边的专用线槽里，外观更整洁，也能避免生产过程中物料掉落剐蹭线路导致的电气故障。输送皮带选用了耐磨的平皮带，表面摩擦系数稳定，长期运行不会出现明显的拉伸变形，皮带的张紧结构设计在每段线体的两端，调整皮带张紧度的时候不需要拆解线体的护板，只需要调整端部的张紧螺栓就能完成操作，日常维护的操作难度很低。
