小零件点胶作业用迷你带式输送给料装置

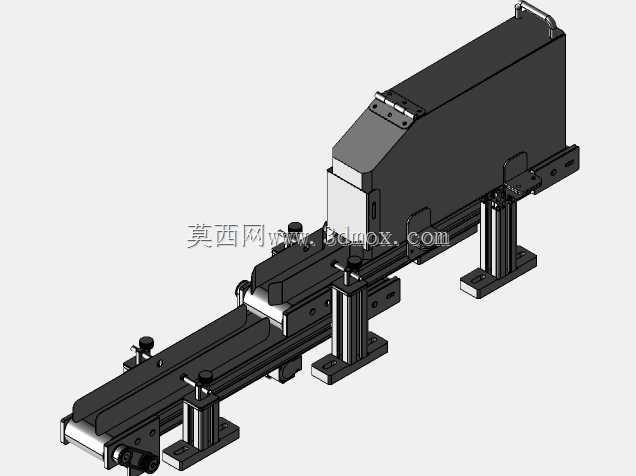

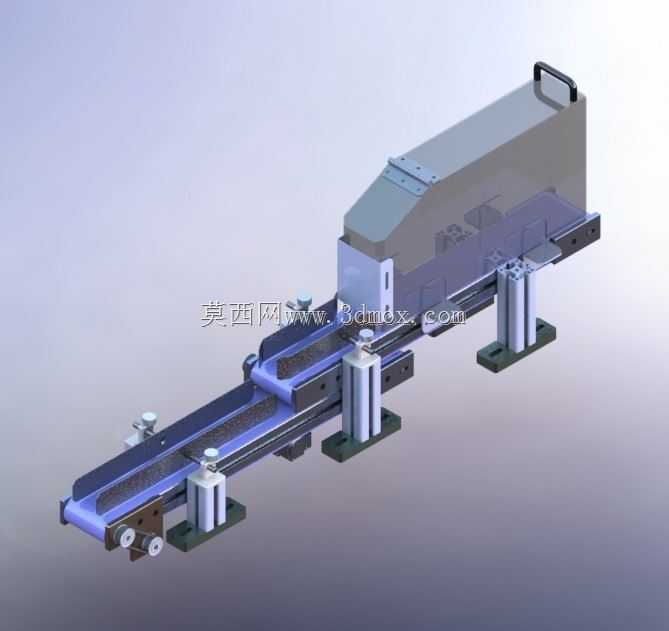

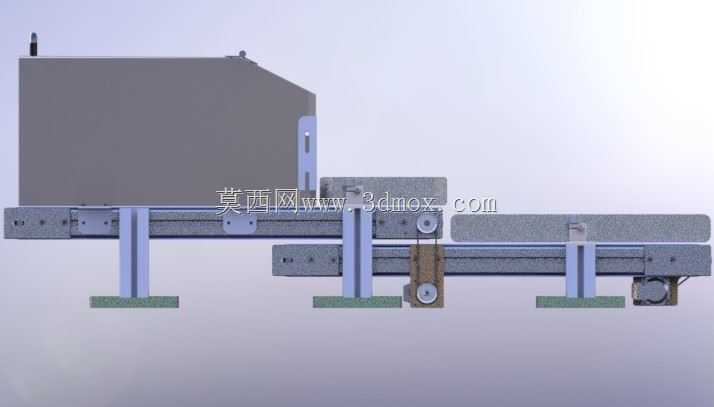

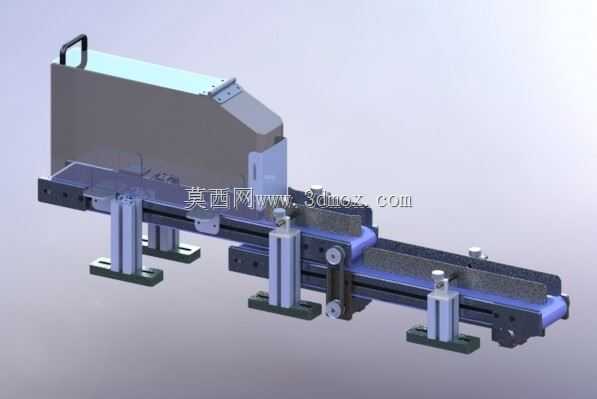

　　这款迷你型带式输送给料装置，核心定位是小零件点胶工序的精准物料输送与给料，适配电子元器件、小型五金冲压件、精密塑胶件等尺寸偏小、重量较轻的工件流转需求，在3C电子组装、小型五金加工、精密塑胶件后处理等产线的点胶工位上，能够替代人工完成工件的匀速送料，匹配点胶头的作业节拍，避免人工送料的位置偏差与效率波动。从结构设计来看，整机采用分段式支撑布局，输送段下方配置多组可调节高度的立式支撑脚，支撑脚底部带安装固定底板，可直接通过螺栓锁紧在工作台面或者设备机架上，安装时可根据上下游设备的对接高度，调整支撑脚的伸出长度，保证输送面的水平度与对接精度，支撑脚与输送架体之间采用锁紧螺母固定，调整完成后不会出现输送段晃动偏移的问题。

　　输送皮带选用窄幅平皮带，宽度适配小型零件的摆放需求，皮带表面做防滑处理，避免小零件在输送过程中出现打滑移位，皮带两端的主从动辊轮做了同轴度优化，运行过程中皮带不会出现跑偏蹭边的问题，主动辊端配套驱动单元，隐藏在端部的护罩内部，既避免粉尘、胶液溅入驱动结构造成卡滞，也能降低运行过程中的安全风险。输送段上方配置半封闭的护罩结构，护罩覆盖皮带中段的上方区域，一方面可以阻挡点胶过程中飞溅的胶液落到非作业区域，另一方面也能避免外部杂物落到输送皮带上影响工件定位，护罩顶部设置有提手结构，日常维护清理时可以直接提拿拆卸护罩，快速清理皮带表面残留的胶渍或者杂物。设备的端部设置有工件出料导向结构，能够将输送到末端的工件精准导向点胶作业位，

　　匹配点胶夹具的定位位置，不需要额外增加导向挡边就可以保证工件的到位精度。从安装边界来看，整机长度适配常规点胶设备的工位间距，宽度控制在窄幅范围内，不会占用过多的工作台面空间，对于现有产线的改造适配性较强，不需要对原有工位布局做大幅度调整就可以完成安装对接。在功能特性上，这款输送给料装置的输送速度可根据点胶工艺的节拍做对应调整，既可以适配单头点胶设备的慢速精准送料需求，也可以匹配多头点胶设备的快速连续送料节奏，输送过程运行平稳，不会出现工件跳动、偏移的问题，保证点胶位置的一致性。设计过程中充分考虑了小零件点胶场景的实际痛点，比如常规输送线宽度过大占用空间、护罩难以拆卸清理、支撑高度不可调无法对接不同高度的点胶设备、

　　皮带跑偏导致工件位置偏差等问题，在结构上都做了针对性的优化：窄幅皮带减少无效占用空间，快拆式护罩降低日常维护的工作量，可调支撑脚适配不同安装高度，精密辊轮结构保证皮带运行稳定性。在实际应用场景中，这款设备除了点胶工位的给料输送之外，也可以适配小型零件的检测、组装、打标等工序的短距离物料流转，对于空间紧凑的小型自动化工作站来说，能够很好地嵌入工位之间完成物料传递，不需要额外配置大型输送架体，整体结构紧凑，刚性充足，长期运行也不会出现架体变形的问题。设备的所有外露结构件都做了表面处理，能够耐受车间常见的胶液、清洗剂的轻微腐蚀，日常清理时可以直接用无尘布擦拭表面，不会出现锈蚀掉漆的问题。输送架体采用铝合金型材拼接而成，在保证结构刚性的同时控制了整机重量，单人就可以完成搬运与安装调整，不需要借助吊装设备，对于小批量产线的快速搭建十分友好。端部的驱动单元采用低转速高扭矩的配置，启动与停止过程平缓，不会因为惯性导致工件在皮带上移位，保证每次送料的位置重复精度满足点胶工艺的要求，不需要额外增加工件定位机构就可以实现稳定送料，降低了整套点胶工作站的结构复杂度与搭建成本。
