DIN400PN16法兰式中线蝶阀结构设计

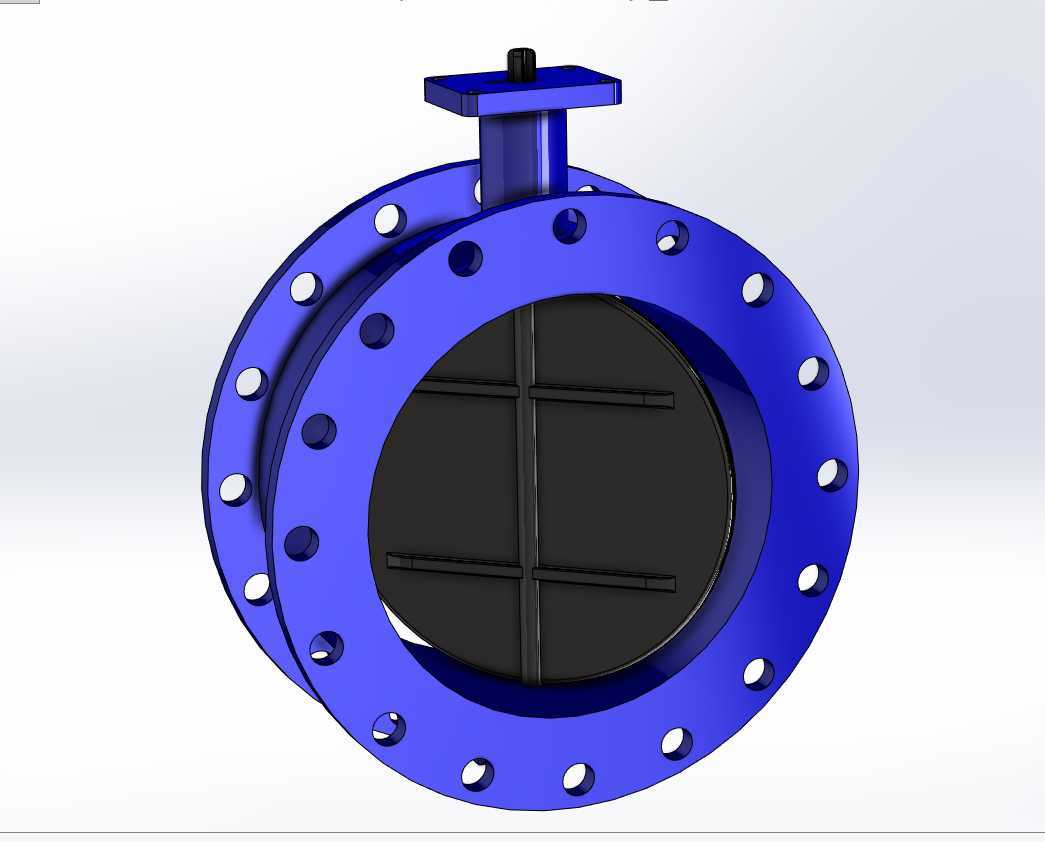

在市政给排水主管网、暖通空调循环水系统、化工介质输送管线这类大口径管路场景里，中线蝶阀一直是截断与调节介质流量的核心部件，这款公称通径400、公称压力16bar的法兰式中线蝶阀，就是针对中低压大口径管路的工况需求做的结构设计。从实际安装场景来看，这类蝶阀常被布置在泵房出口、主干管分支节点、换热站进出管段位置，因为结构长度短，相比同口径闸阀能节省近三分之二的安装空间，尤其适合管廊排布紧凑、安装操作空间有限的现场，不需要预留大半径的操作检修空间就能完成装拆。

从结构功能上看，这款蝶阀采用中线式密封设计，蝶板的回转中心刚好落在阀体通道中心与阀杆轴线的交点上，没有偏心结构带来的摩擦偏移，启闭过程中蝶板绕阀杆做90度回转，全开状态下蝶板与介质流向平行，流阻系数仅为0.2左右，比同口径偏心蝶阀的压损更低，适合对管路压降有严格要求的循环水系统。阀杆采用上装式方头连接结构，顶部的驱动连接法兰符合通用阀门驱动件安装标准，可以直接适配手动涡轮头、气动执行器、电动执行机构，不需要额外加工转接法兰，现场改造更换驱动方式时不需要拆卸阀体，直接在管路上就能完成驱动件的换装，大幅降低后期运维的工作量。

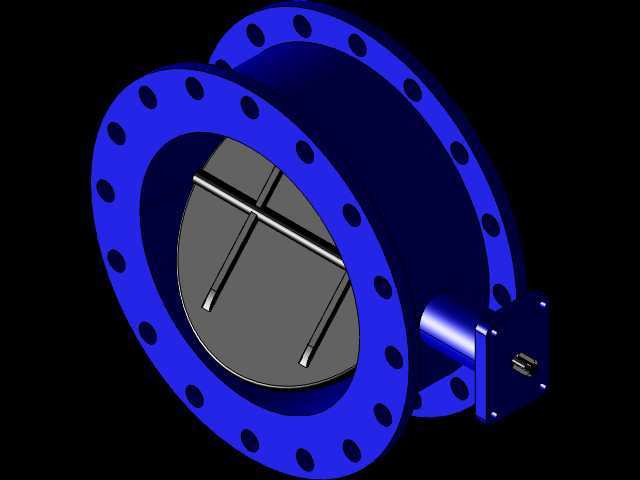

设计过程中首先考虑的是法兰连接的安装兼容性，阀体两端的法兰螺栓孔排布严格遵循对应压力等级的法兰标准，孔位同轴度公差控制在0.1mm以内，现场安装时不需要额外扩孔或者调整管路位置，就能和管路法兰精准对中，避免因为法兰错位导致的密封垫偏压泄漏问题。蝶板采用十字加强筋结构，在保证蝶板整体刚度的前提下尽可能降低自重，因为400口径的蝶板如果采用整板式结构，自重过大会导致阀杆承受额外的径向弯矩，长期开关动作容易出现阀杆磨损、密封面偏磨的问题，十字筋的排布刚好顺着介质流向做了圆弧过渡，不会在蝶板背面形成明显的涡流区，减少介质对蝶板的冲蚀，也能降低启闭时的水流噪声。

密封结构上，中线蝶阀的阀座采用整体嵌入式设计，密封面沿着阀体通道整圈布置，蝶板外缘做了圆弧倒角处理，启闭过程中蝶板和阀座的接触是渐进式的，不会出现硬摩擦刮伤密封面的问题，在16bar的工作压力下，密封比压均匀分布在整圈密封面上，不会出现局部压力过大导致的阀座过早老化，也不会因为局部比压不足出现介质渗漏。阀杆和阀体的配合位置设置了两道密封填料，一道负责阻隔管路内的介质外漏，一道负责阻挡外部的灰尘、水汽进入阀杆摩擦副，即使在户外露天安装的场景下，也能避免阀杆锈蚀导致的启闭卡涩问题。

从安装边界尺寸来看，这款蝶阀的结构长度符合中线蝶阀的标准尺寸系列，阀体两端法兰的外径、螺栓孔中心距、螺栓孔数量都和同压力等级的法兰闸阀、止回阀保持一致，在老旧管路改造替换原有阀门时，不需要调整原有管路的法兰间距，直接拆除旧阀就能完成换装，不需要切割或者焊接管路，大幅缩短现场施工的周期。阀杆顶部的驱动连接面高出阀体法兰上平面足够的距离，安装执行器或者手轮时，不会和法兰连接螺栓产生干涉，现场紧固法兰螺栓时也不需要拆卸驱动件，操作空间足够。

实际工况使用中，这款蝶阀既可以做截断阀使用，也可以在一定开度范围内做流量调节，因为中线结构的蝶板在中开度位置时，介质对蝶板的作用力对称分布在阀杆两侧，不会出现明显的水流冲击抖动，调节过程中阀杆的受力更稳定，不会因为单侧受力过大导致阀杆变形。针对不同的输送介质，只需要更换对应材质的阀座和蝶板密封面，就能适配清水、污水、弱酸碱介质等不同工况，整体结构的通用化程度很高，零部件的互换性强，后期运维更换易损件时不需要更换整个阀体，只需要拆解更换阀座或者密封件就能完成维修，大幅降低全生命周期的使用成本。

建模过程中对所有配合面都做了公差匹配，阀杆和蝶板的连接采用方榫加定位销的结构，保证开关过程中阀杆和蝶板不会出现相对转动，避免因为传动间隙导致的开关到位信号偏差。阀体的法兰背面做了加厚处理，因为法兰连接时螺栓的预紧力会作用在法兰根部，加厚处理可以避免法兰在螺栓预紧时出现形变，保证法兰密封面的平面度，防止安装后出现法兰面渗漏。所有的棱角位置都做了圆角过渡，既避免铸造过程中出现应力集中导致的铸件缺陷，也能减少安装过程中尖锐棱角对施工人员的划伤风险，符合工业阀门的安全设计要求。
