波浪曲面镂空阀块集成结构设计

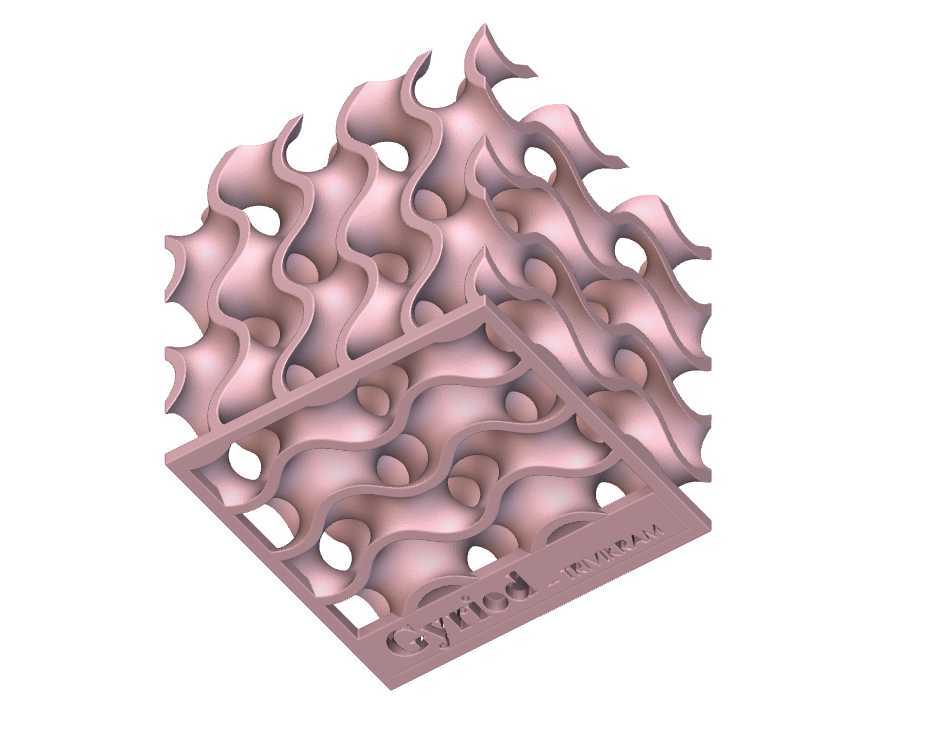

　　在流体控制类阀组的集成化设计场景中，传统铣削加工成型的阀块多采用规则六面体基体，内部通过交叉钻孔实现流道连通，不仅存在流道转折处的直角阻力损失，还容易在钻孔交叉位置残留加工毛刺，长期运行后易积攒介质杂质造成流道堵塞，同时规则块体的材料利用率偏低，在对重量有严格要求的机载、便携类流体控制设备中，冗余的实体结构会额外增加设备整体负载。本次设计的波浪曲面镂空阀块结构，打破了传统阀块的规则外形设计思路，将内部流道的走向与外部支撑结构做一体化融合，外部连续的波浪形曲面并非单纯的装饰性造型，每一处曲面起伏都对应内部流道的走向转折，让流体在流道内的转向过程顺着曲面弧度平滑过渡，相比直角转折的钻孔流道，能有效降低介质流经时的局部阻力系数，减少压力损失。

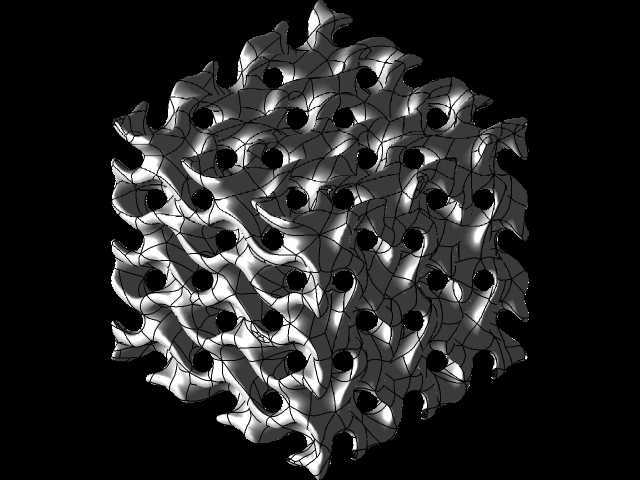

　　结构上采用分层镂空的框架式设计，将传统阀块的实体冗余部分全部去除，仅保留流道壁与外部支撑肋的连接结构，在保证整体结构强度满足额定工作压力要求的前提下，大幅降低阀块自身重量，镂空的间隙结构还能增加阀块整体的散热面积，对于输送温度偏高介质的工况，能通过自然对流带走更多热量，降低密封件的老化速度。从安装边界来看，该结构底部预留了平整的安装基准面，基准面上开设的定位孔位置与常规标准阀块的安装孔位保持兼容，不需要对现有设备的安装基座做额外改造就能直接替换安装，安装面的平面度公差控制在0.02mm以内，保证与安装基座贴合时不会出现密封面渗漏问题。

　　流道接口的位置分布在结构的侧方波浪曲面的平缓段，接口采用标准管螺纹设计，可直接匹配常规的管路接头，不需要额外配置转换接头。设计过程中需要重点关注曲面与流道壁的壁厚均匀性，整个结构的流道壁厚度保持一致，避免出现壁厚突变导致的应力集中问题，在介质压力反复冲击的工况下，均匀的壁厚能让应力分布更均匀，延长结构的疲劳寿命。外部的波浪形支撑肋的走向与流道内介质压力产生的胀裂力方向垂直，能以最少的材料用量实现足够的结构强度，相比同通流能力的传统实体阀块，整体重量可降低40%以上。

　　在实际应用场景中，这类结构尤其适合安装空间紧凑、对设备自重有严格限制的移动类流体设备、小型实验台流体控制单元，以及对流体阻力损失要求严苛的精密流体控制回路，平滑过渡的流道内壁也能减少介质在流道内的滞留，对于输送易沉积、高粘度介质的工况，能有效降低介质残留堵塞流道的概率。需要注意的是，这类一体化曲面镂空结构无法通过传统的钻铣加工实现，需要采用增材制造工艺一次成型，成型后需要对流道内壁做抛光处理，降低内壁粗糙度，进一步减少介质流动阻力，同时要对整体结构做耐压测试，验证在1.5倍额定工作压力下无变形、无渗漏，才能投入实际使用。结构上的镂空设计还预留了传感器安装位，可在曲面的平缓位置直接安装压力、温度传感器，不需要额外在流道上钻孔攻丝，减少了潜在的泄漏点，让阀组的集成度更高，减少外接管路的数量，降低整个阀组的泄漏风险。
