带底座法兰支撑式90度鸭脚弯管构件

　　在工业流体输送管路的现场布设环节，经常会遇到垂直立管与水平管路需要完成90度转向，同时转向节点本身需要承担管路承重、抵消介质脉动冲击的工况，常规的悬空弯头搭配独立管架的方案，往往需要现场额外焊接支架、找正安装面，不仅施工工序繁琐，在泵组出口、罐体侧壁接驳这类振动偏大的位置，还容易出现支架焊缝疲劳开裂、法兰密封面错位渗漏的问题。这款鸭脚弯曲构件正是针对这类痛点开发的一体化管路转向承重部件，把90度弯管本体、两端连接法兰、落地支撑底座三个功能模块整合为同一个刚性整体，省去了现场额外拼装支架的工序。

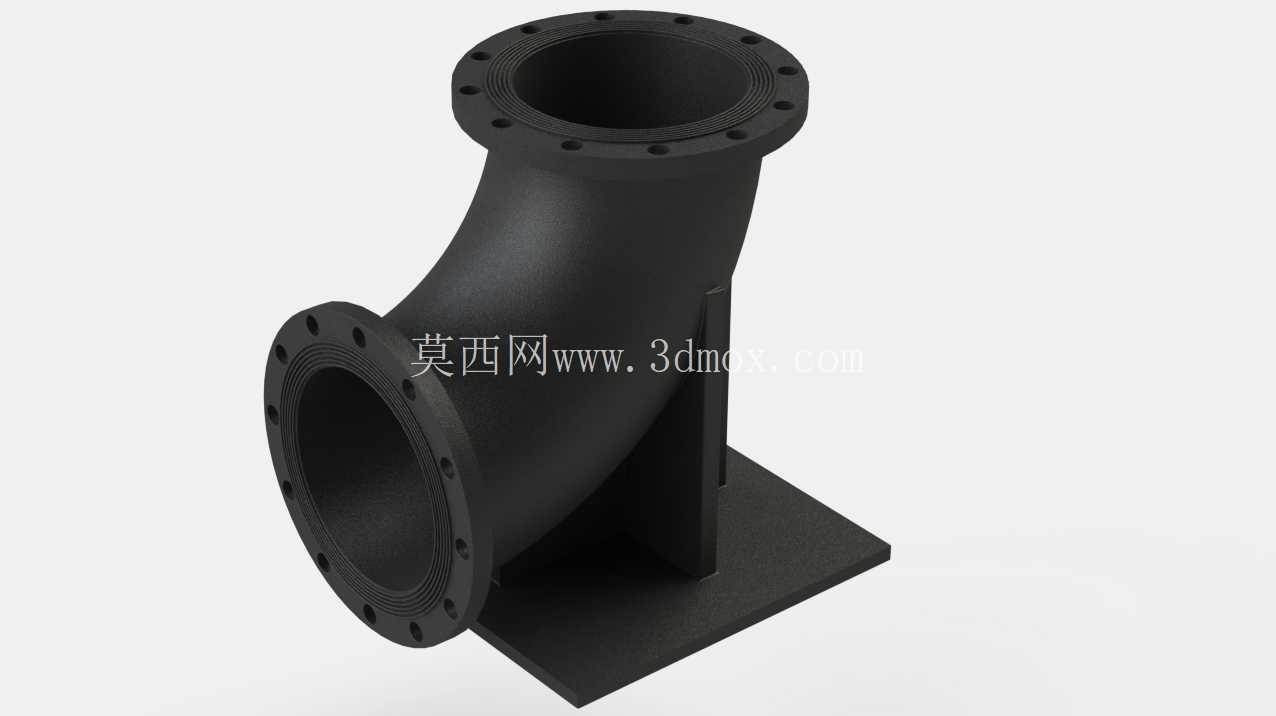

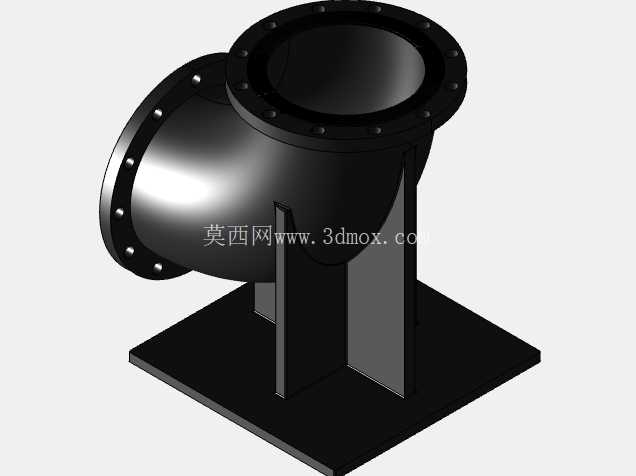

　　从结构布局来看，弯管段采用大曲率圆弧过渡，没有直角急转的流道突变，介质在转向过程中的局部压损远小于直角焊接弯头，输送含微小固体颗粒的流体时，也不容易在转角内侧形成淤积死角。两端的法兰盘均采用标准环形密封面设计，沿圆周均匀排布螺栓通孔，法兰端面预留了密封垫片的压合工位，安装时只要配对对应压力等级的管路法兰，穿入螺栓按对角顺序逐步拧紧，就能保证接口的密封可靠性。和普通弯头最大的区别在于，弯管的下侧延伸出一块平整的方形落地安装底板，底板和弯管外壁之间设置了两道竖向加强筋板，筋板同时贴合弯管外曲面和底板上表面，把弯管承受的管路重量、介质内压产生的推力直接传递到下方的安装基础上。

　　现场安装时，底板可以直接搁置在混凝土设备基础顶面或者钢结构管廊的横梁面上，通过底板上的预留地脚孔完成固定，整个转向节点不需要再额外吊挂或者搭设独立支撑，单段构件就同时完成管路转向和承重定位两个功能。在三维建模的实现逻辑上，弯管主体先通过扫描特征生成等壁厚的空心流道，内外壁的壁厚差按照常规给排水、工业工艺管路的通用壁厚规范设定，既不会因为壁厚过薄导致刚性不足，也不会因为壁厚过大造成材料浪费。两端法兰在弯管的两个接口端面分别建立基准面，绘制法兰外圆、密封面凸台、螺栓孔的草图后通过拉伸切除完成特征，螺栓孔的圆周阵列数量、孔间距、法兰外径都和常用的管路法兰标准参数匹配，保证设计完成的构件可以直接和标准阀门、标准直管段对接。

　　下方的支撑底板先绘制方形轮廓拉伸为平板，再和弯管下侧的支撑筋做合并布尔运算，筋板和弯管接触的位置做了贴合曲面的剪裁处理，不存在特征之间的干涉缝隙，底板上的地脚安装孔位置避开了弯管的投影区域，现场施工时扳手有足够的操作空间拧紧地脚螺栓。从安装边界尺寸来看，弯管两个接口的中心高、法兰外圆的最大旋转半径、底板的长宽尺寸都做了协调性设计：底板的外边缘超出法兰外圆一定距离，保证构件放置在基础上时，法兰的螺栓拆装操作不会和基础边缘发生碰撞；竖向接口的法兰端面到底板底面的高度，匹配常规厂区管廊的层间间距，水平接口的法兰端面到支撑筋外侧的距离，也预留了法兰螺栓穿入的操作空间。这类构件常用在循环水泵出口的90度转向位、水处理罐体的进出水管接驳位、厂区架空管路的转角承重位，在这些场景里，管路内的水压波动、水泵运行传递的振动，都会通过一体化的支撑结构直接传导到基础，不会让法兰接口承受额外的弯矩，长期运行时密封面的密封稳定性比悬空弯头搭配散装支架的方案表现更好。建模过程中还特意在弯管和筋板、法兰和弯管的衔接位置做了圆角过渡，避免应力集中在焊接尖角位置，就算后续生产采用铸件或者钢板焊接件工艺，这些过渡位置的结构工艺性也更合理，不会出现铸造应力开裂或者焊接咬边的缺陷。
