0.5mm金属杆按动式自动铅笔结构设计

这款0.5mm规格自动铅笔的三维结构设计，核心围绕日常书写、工程制图场景的高频使用需求展开，区别于普通塑料杆书写笔的结构逻辑，整体采用全金属主体架构，适配长时间手持施力的使用习惯，在结构可靠性与握持手感之间做了针对性平衡。从实际使用场景来看，这类细芯自动铅笔主要面向工程制图人员、学生群体以及日常精细书写需求用户，0.5mm的铅芯规格兼顾了线条精细度与铅芯抗折强度，既可以绘制工程图纸上的细实线、标注线，也能满足日常笔记书写的流畅度要求，不会因为铅芯过粗导致字迹模糊，也不会像0.3mm规格铅芯那样容易在施力书写时发生断裂。

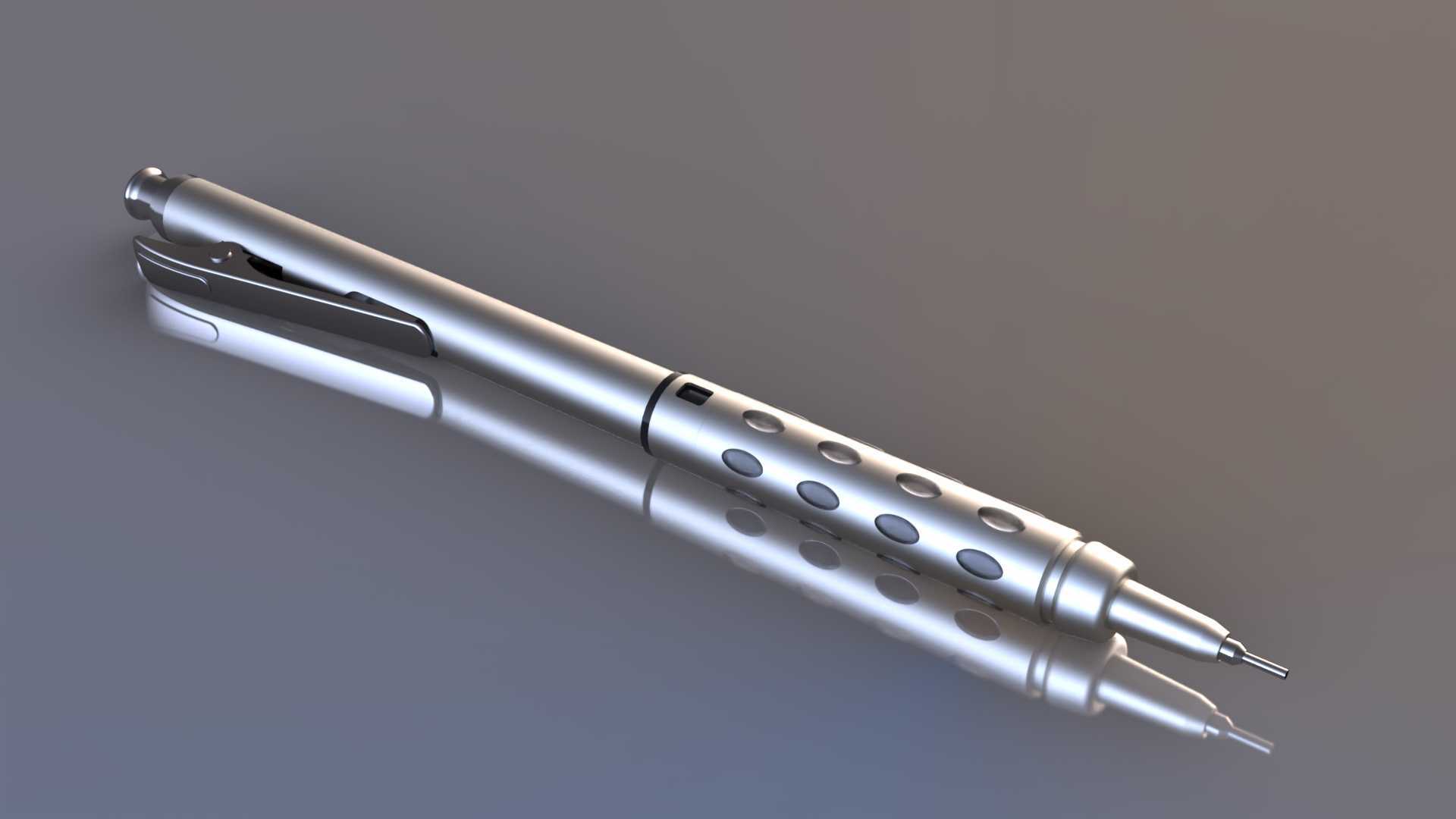

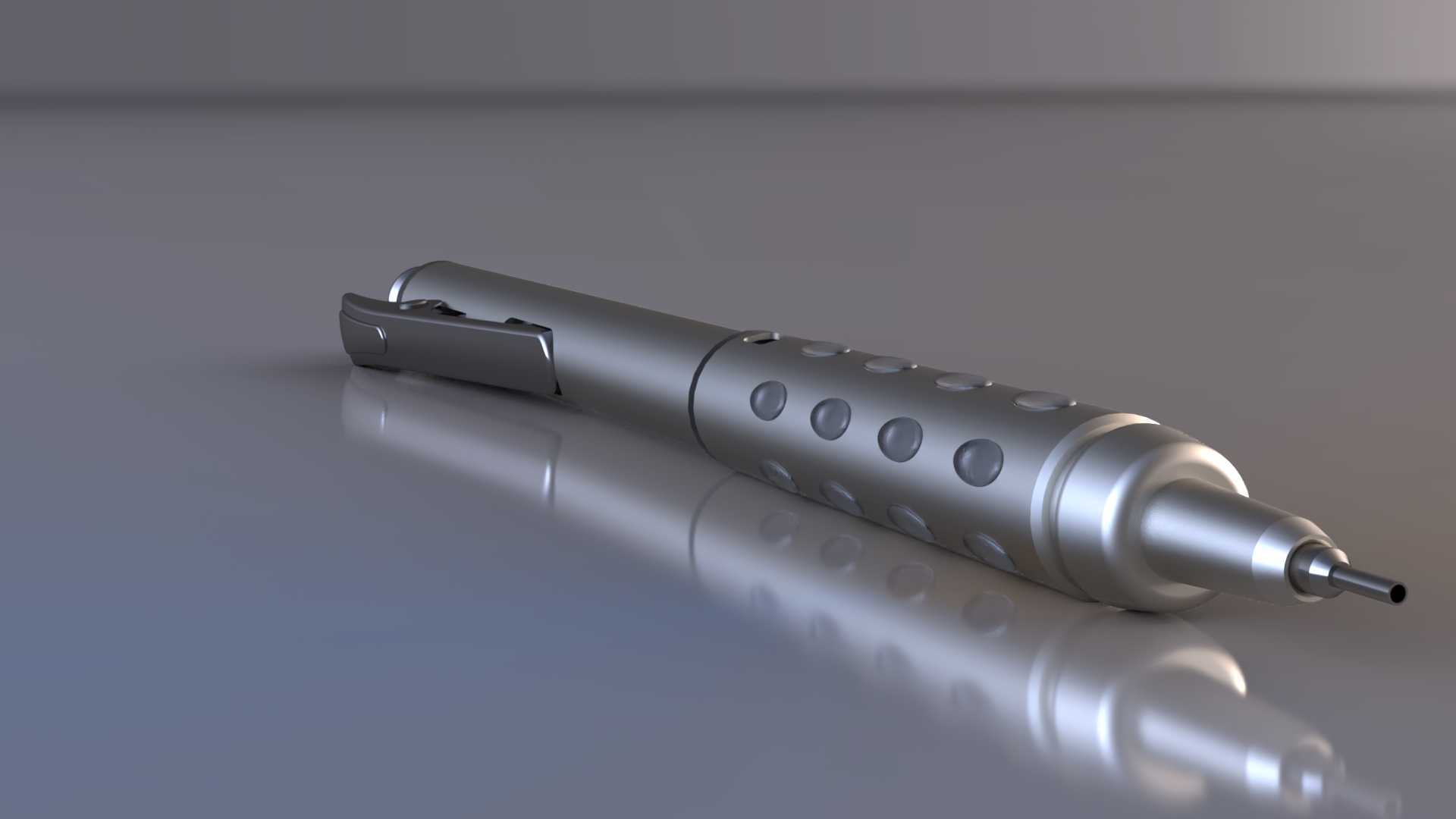

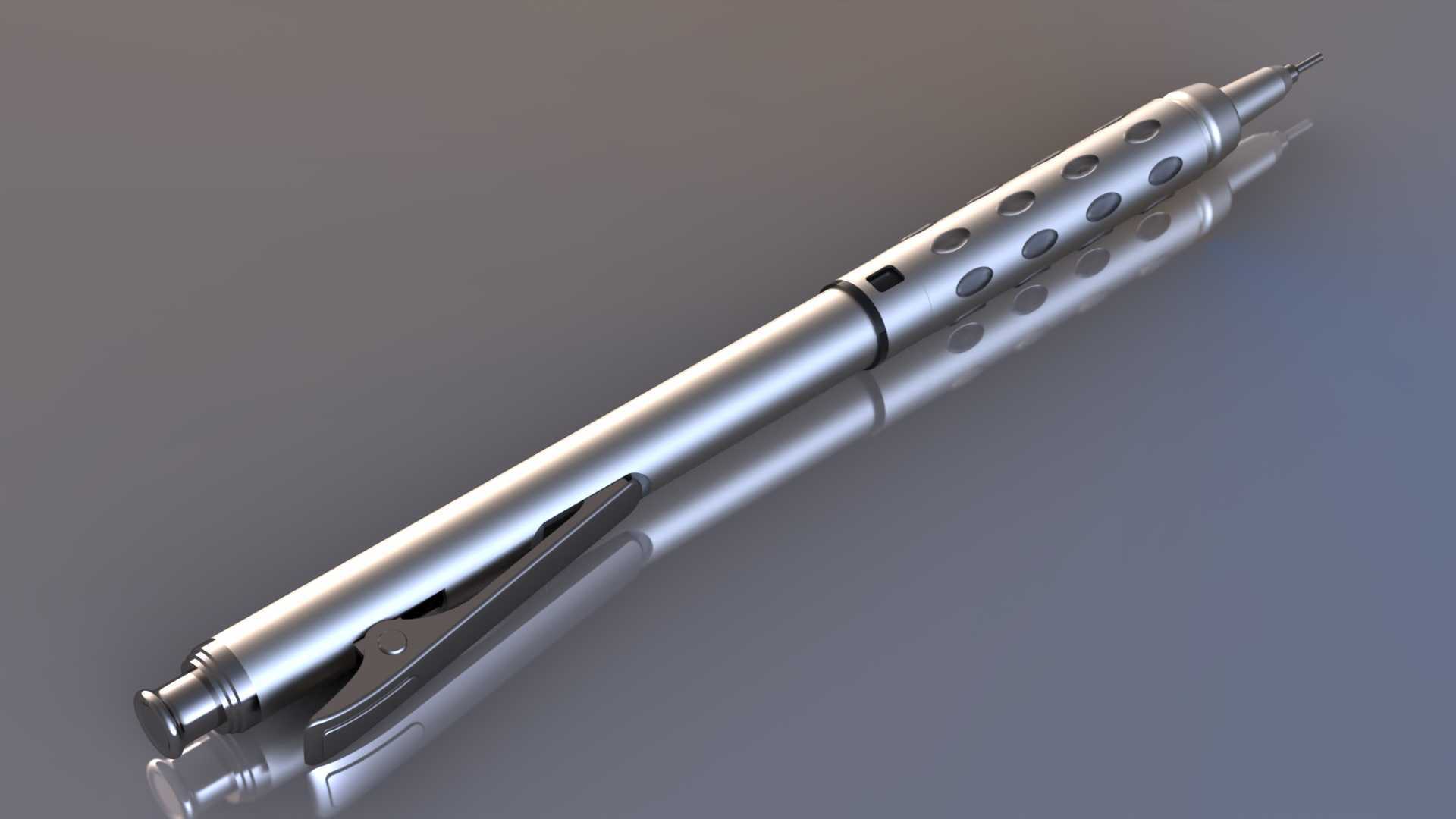

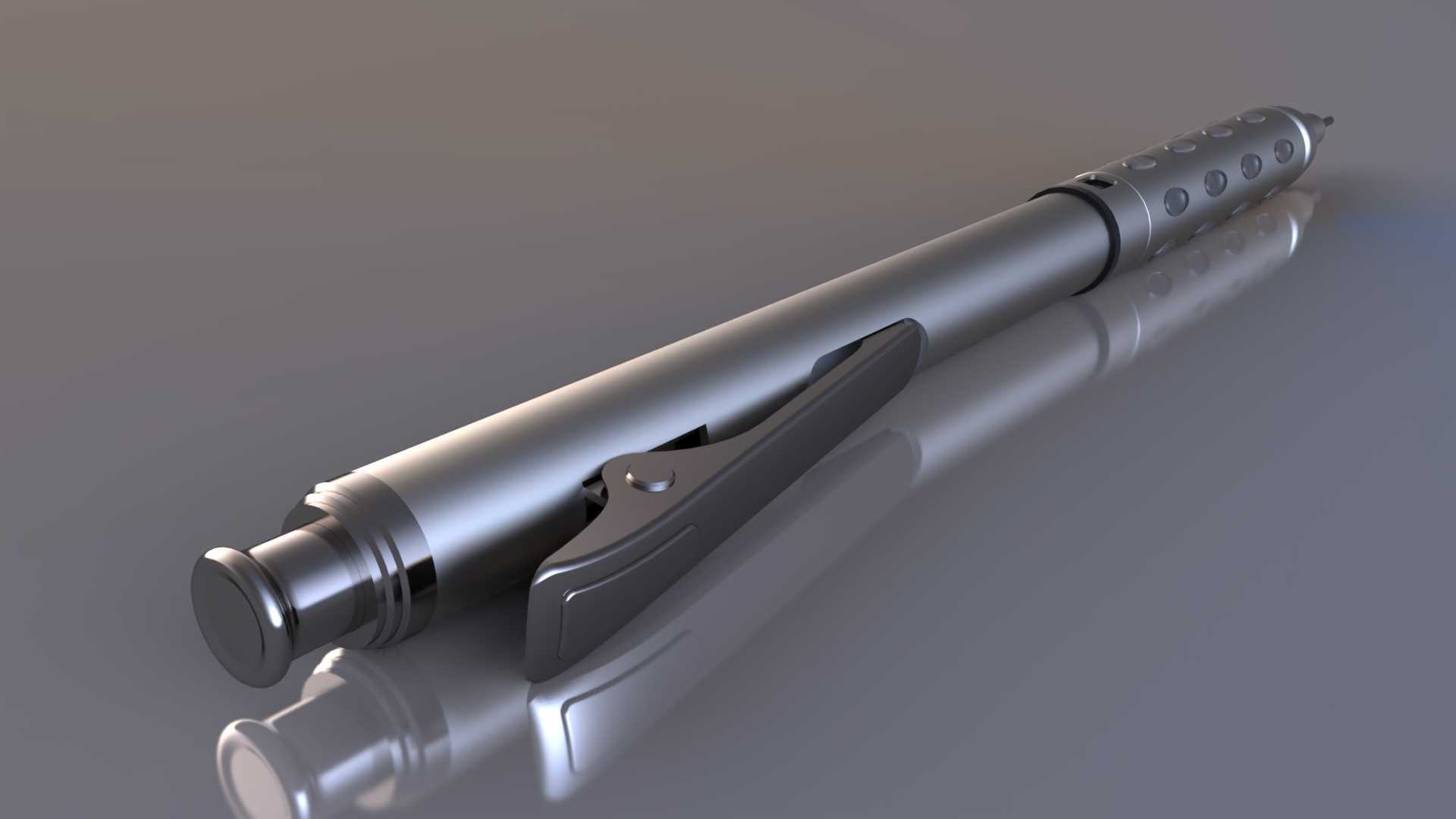

笔身整体采用细长圆柱构型，主体笔杆选用轻量化金属材质，表面做哑光阳极氧化处理，避免长期握持留下汗渍指纹，同时提升笔身抗刮耐磨性能。笔杆握持区域均匀排布圆形镂空孔洞，一方面是降低整笔重量，减少长时间书写带来的手部疲劳，另一方面孔洞形成的凹凸纹理可以增加握持摩擦力，即使手部出汗也不会出现笔身打滑的情况，镂空位置距离笔尖出芯端的距离经过反复调整，刚好匹配大多数人握笔时的手指接触区域，不会因为孔洞过于靠近笔尖导致硌手，也不会因为过于靠后失去防滑作用。笔夹采用一体化金属冲压结构，固定在笔杆中后段位置，夹持间隙经过尺寸校核，可以稳固夹在笔记本、工装口袋的布料上，笔夹边缘做了圆角钝化处理，不会刮损纸张或者衣物面料，按压笔夹时的形变量控制在弹性变形区间内，反复夹持不会出现塑性变形导致夹持力下降。

出芯结构采用经典的按动式棘轮送芯机构，按压端设置在笔身尾部，按动行程控制在3mm左右，每一次完整按动可以送出0.3-0.5mm长度的铅芯，既不会因为出芯过长导致铅芯易折，也不会因为出芯过短需要频繁按动。笔尖位置设置金属伸缩护芯管，护芯管与笔身内部的铅芯导管同轴度公差控制在0.02mm以内，保证铅芯送出过程中不会出现偏斜卡顿，护芯管可以在书写受力时轻微回缩，当书写角度发生倾斜时，护芯管会跟随铅芯受力方向小幅退让，避免铅芯在护芯管端口处发生应力集中断裂。笔杆中部设置了笔芯硬度标识显示窗口，通过旋转笔身中段的调节环，可以切换显示HB、2B、2H等不同铅芯硬度标识，方便使用者快速识别当前笔内装载的铅芯类型，这个调节结构与内部储芯管相互独立，旋转调节时不会影响储芯管的固定位置，也不会触发误出芯的情况。

整笔的装配边界经过尺寸链校核，所有零部件的同轴度、配合间隙都经过公差匹配，笔杆前后段采用螺纹旋合结构，螺纹配合间隙控制在0.01mm以内，旋合后不会出现晃动摇摆的情况，拆开前段即可更换内部储芯管内的铅芯，储芯管内径尺寸适配0.5mm铅芯的外径公差，可以容纳12-15根备用铅芯，满足一周左右的日常使用量。笔身上的黑色橡胶密封圈设置在笔杆前后段衔接位置，一方面可以提升螺纹连接的阻尼感，避免日常携带时笔身意外旋开，另一方面可以阻挡灰尘、汗液进入笔身内部，保护内部的棘轮送芯机构不会因为异物进入出现卡滞。从结构设计的角度来看，这款自动铅笔没有多余的装饰性结构，所有外部构型都服务于实际使用功能，金属材质的选用大幅提升了产品的抗摔抗变形能力，即使从桌面高度意外跌落，也不会出现塑料笔杆常见的开裂、卡扣断裂问题，内部送芯机构的零件都做了圆角过渡处理，没有尖锐的应力集中点，长期反复按动使用也不会出现零件疲劳断裂的情况。握持区域的重量分布经过重心调整，整笔重心落在握笔位置前方10mm左右，书写时不需要额外施加向下的压力，依靠笔身自身重量就可以保证铅芯与纸面的接触压力，长时间书写绘图可以有效降低手部的握持负荷。
