六轴无人机双路接收机天线固定支座

　　多旋翼航拍与航测作业中，接收机天线的姿态直接决定遥控链路余量。不少飞手在S550这类六轴机架上装机时，习惯把FrSky X8R接收机塞在中心板下方，再用扎带把两根天线随意绑在机臂上；飞行中天线要么被电调线束遮挡，要么随机臂振动大幅晃动，转弯、压坡度时机身碳板还会切入天线辐射方向图，造成RSSI波动甚至失控保护。这个支座就是针对该装机痛点展开的结构件，把双天线的安装位置、张开角度和离地间隙一次性约束住。

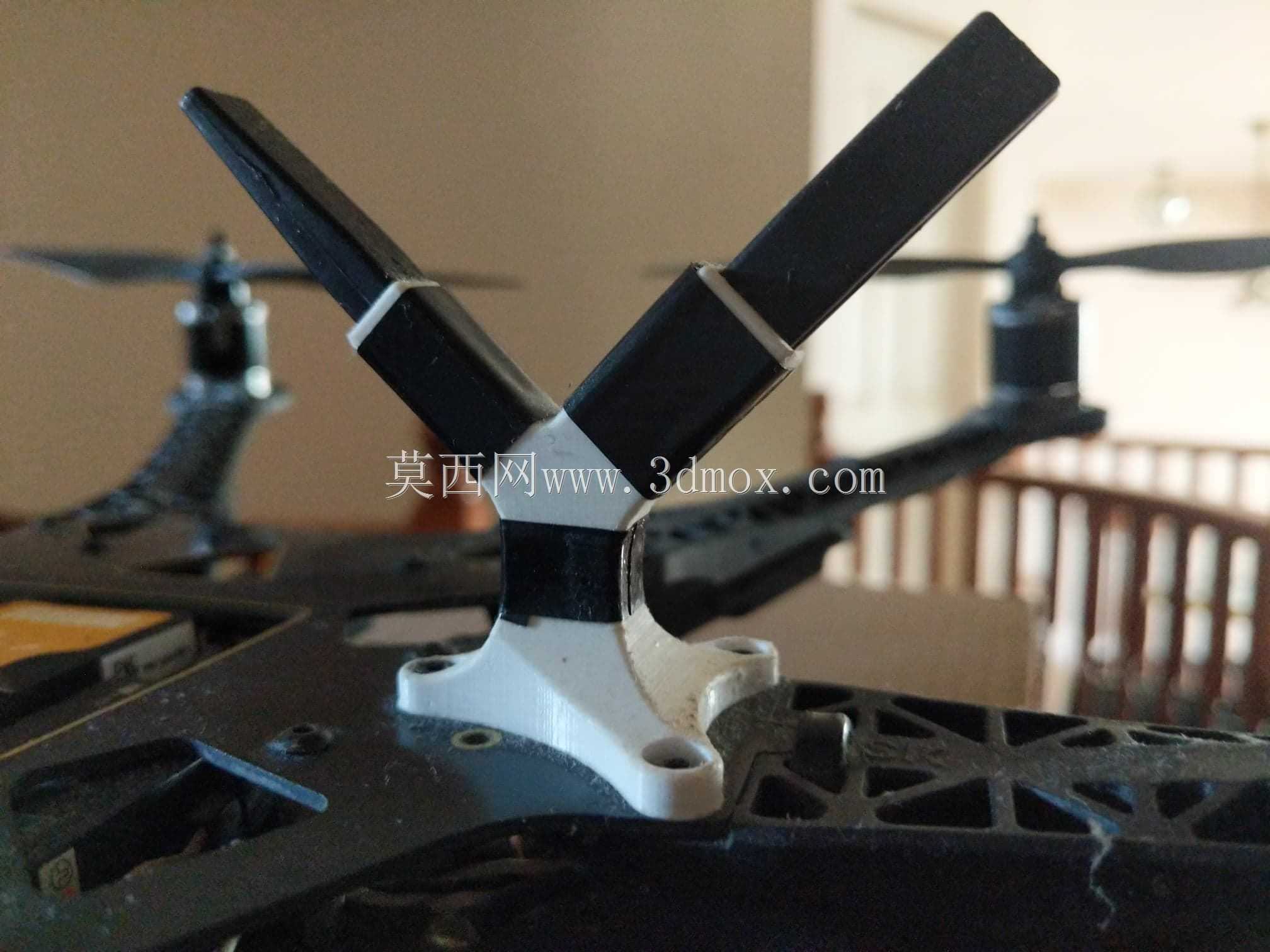

　　从外场使用场景倒推安装边界：S550中心电板靠近GPS立柱的区域空间紧张，飞控、减震球、电源分配板已经占去大部分面积，支座底部因此做成低矮的分叉脚，两个沉头安装孔跨在现有螺丝孔位上，不需要在碳板上重新打孔；脚座贴合面留出浅凹槽，可垫一层3M双面胶或薄橡胶垫，既避免硬接触压伤碳板表面，也能阻断机臂电机传来的高频微振动。整体高度控制在较低范围，天线竖起后顶端低于GPS罗盘支架，防止起落架翻转时天线先触地，也不会把接收机链路抬到罗盘旁边引入额外干扰。

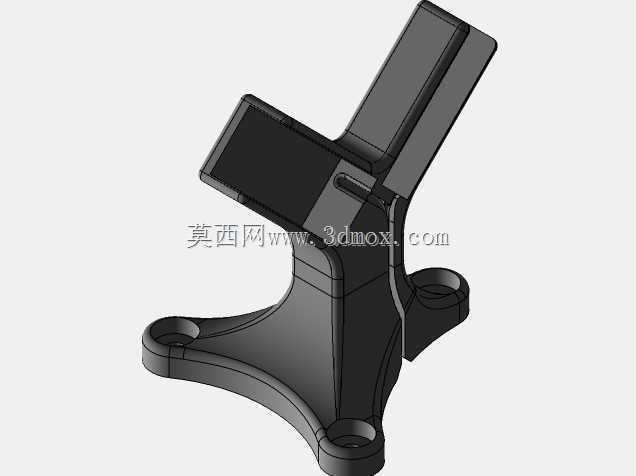

　　功能结构上，支座主体分成左右两个对称的倾斜夹持通道，对应X8R接收机的两根90度弯头天线。通道并非简单竖直开槽，而是沿航向向外、向后各偏出一个角度，使两根天线在水平面近似呈90度以上张开，俯仰方向又保持一定上翘。这样布置符合分集接收机的极化原则：无论六轴处于平飞、倾斜转弯还是俯冲姿态，总有一根天线的极化方向与地面遥控器发射天线接近，减少两根天线同时被机身遮挡的概率。夹持槽内壁做了轻微过盈，天线套管压入后靠弹性抱紧；槽底预留圆角，避免线材根部被锐边反复弯折导致同轴芯线断裂。

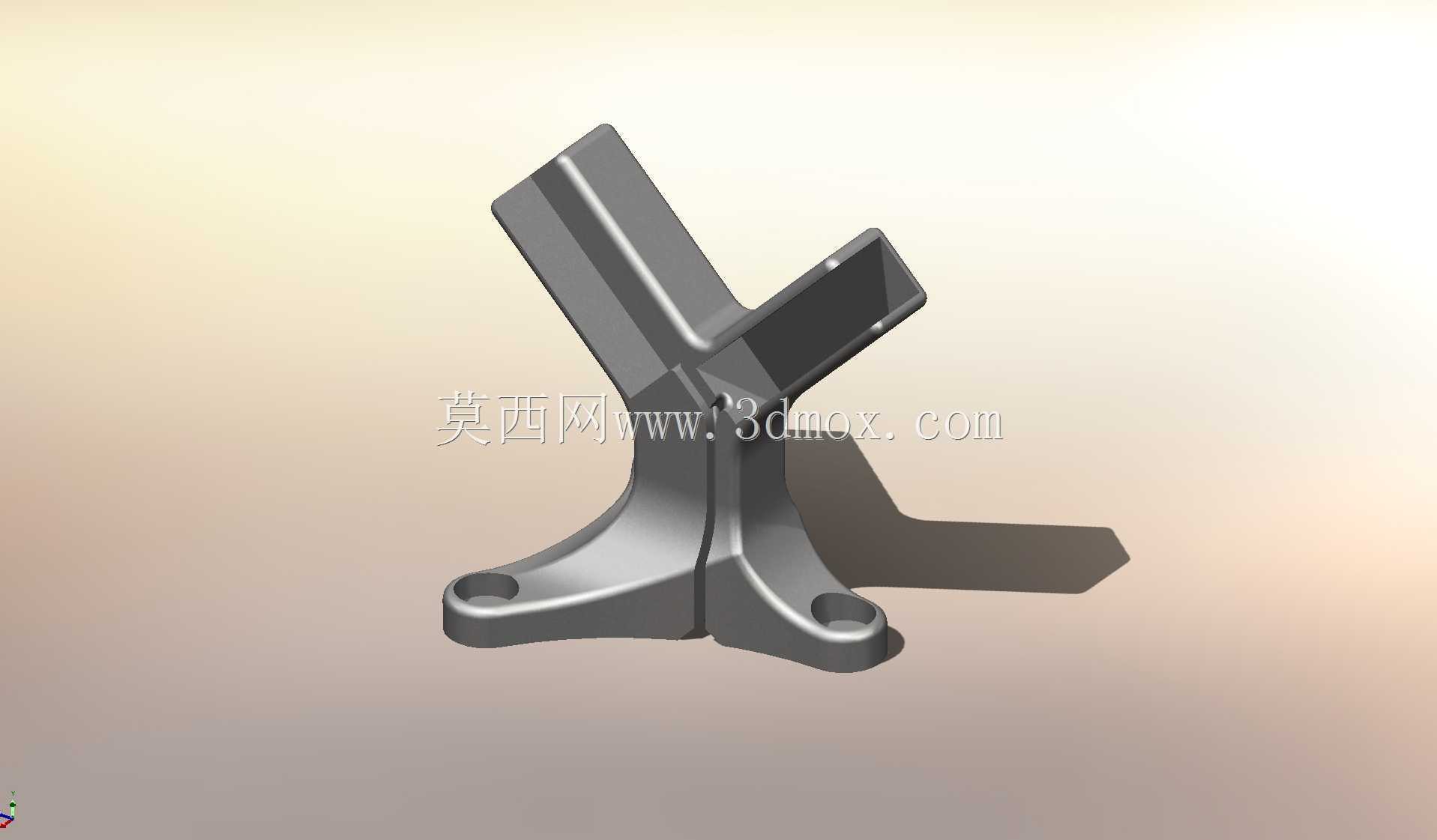

　　建模时先按S550中心板实测孔位建立安装基准，再调入X8R天线接头和SMA弯头外形做干涉检查。支座背部留出斜向加强筋，从底部脚座一直延伸到天线夹持筒，筋板厚度按小型注塑件或光固化打印件的工艺能力取值，既保证起降冲击下夹持筒不晃，又避免整块实体造成重量浪费。迎风面做了斜面过渡，六轴在前飞时气流可沿筋板滑过，不会在天线根部形成明显涡流；外轮廓所有转角均倒圆，打印层纹方向顺着受力路径布置，长期振动下不易在槽口处开裂。

　　尺寸边界方面，底座两安装孔的孔距按机架现成孔位匹配，孔径适配常用M2.5或M3自攻/法兰螺丝，沉头深度保证螺丝头不高出贴合面；夹持通道内径按常见2.4GHz接收机天线套管外径取公差，过盈量控制在手工压装可接受的范围。支座整体包络紧凑，装在中心板后侧时与电调电源线、GPS立杆、电池绑带均保持安全间隙，拆装电池不需要拆卸天线。

　　对结构设计从业者来说，这类小支座看似简单，实际要同时兼顾天线辐射方向、机架振动、线材疲劳和装机工艺。建模过程中需重点核对天线张开角与机臂的相对位置，确保全油门倾斜时天线不碰桨尖平面；还要让夹持槽避开接收机线束出口，使同轴馈线保持舒缓弯曲半径。落地后可直接用于S550六轴平台的X8R接收机改装，也能作为同类多旋翼天线支座设计的参照。
