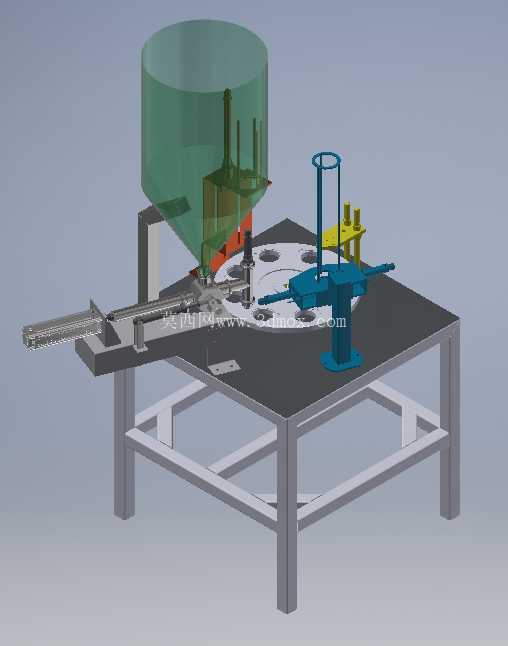

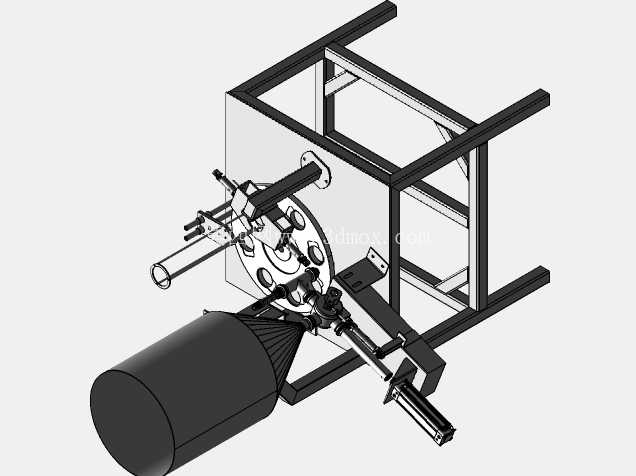

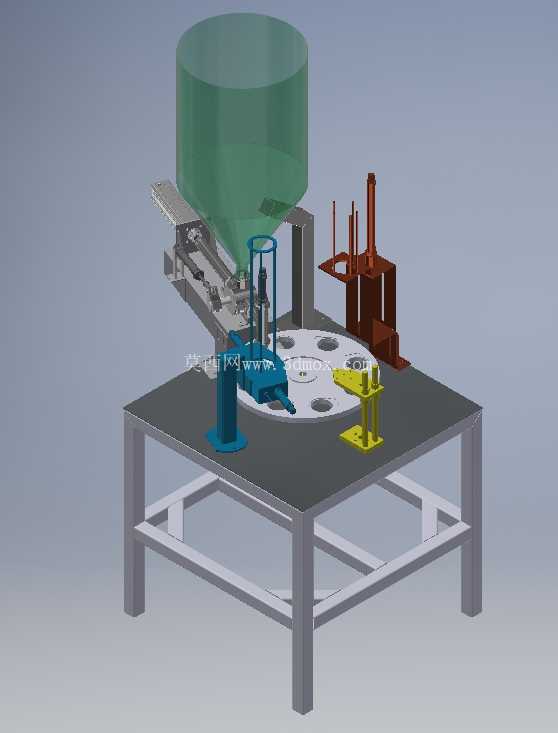

酸奶灌装封口包装设备三维结构设计

　　在乳品加工的后段包装产线中，杯装酸奶的灌装封口环节直接决定产品的密封可靠性与生产节拍，这套三维结构完整还原了中小型乳品厂常用的间歇式酸奶包装设备核心构造，从落地安装的机架主体到前端执行的灌装、封切组件，所有配合关系都按照实际生产中的装配逻辑搭建，没有做简化的示意处理。先看安装边界部分，设备整体采用方通焊接机架作为承载基础，底部预留了四个可调脚杯的安装位，安装时不需要额外做预埋地基，只要在平整的硬化车间地面调整脚杯高度，就能让设备台面保持水平，机架的后侧预留了电控箱安装空位，左侧伸出的位置是上料工位的杯托输送入口，右侧对应成品输出端，整体占地尺寸适配常规1.2米宽度的产线通道，不需要对现有车间布局做大幅改动就能嵌入原有生产流程。

　　设备的核心功能逻辑围绕杯装酸奶的自动化包装流程设计，前端的输送链板上带有等距分布的杯座，空酸奶杯从入口送入后，会随着间歇转动的分度盘依次进入灌装工位、热封工位、切膜工位，最后从输出端送出。其中灌装组件采用了活塞式定量灌装结构，料斗安装在分度盘侧上方的支架上，灌装阀的升降动作由侧边的凸轮机构驱动，当杯体停在灌装工位正下方时，灌装阀下行插入杯口内部，避免灌装过程中酸奶溅出杯壁，定量缸按照预设的容量推送物料，灌装完成后阀头抬起，分度盘转动将杯体送入下一个工位。热封工位的结构采用了恒温加热压头，卷装的封口膜从设备上方的导膜辊引出，经过张力调节辊后覆盖在杯口位置，压头下行时依靠加热块的温度将铝箔膜与杯口热熔粘合，压合的压力可以通过上方的调节螺母调整，适配不同厚度的封口膜材料，避免出现压合不严或者膜材烫穿的问题。切膜工位的切刀采用了与杯口轮廓匹配的环形刀口，配合分度盘的定位精度，能精准将单个杯体的封口膜从整卷膜料上切下，不会出现毛边或者切偏的问题。

　　整套结构的传动部分集中在机架内部的安装板上，主驱动电机通过减速器带动分度盘做间歇回转，所有工位的动作时序都通过凸轮轴与连杆机构实现机械联动，不需要每个工位都单独配置驱动元件，既降低了设备的制造成本，也减少了电控调试的复杂度，只要调整主电机的转速就能匹配整条产线的生产节拍，最快可以实现每分钟40-60杯的包装速度，适配中小型乳品加工厂的日产能需求。设计过程中特意考虑了食品生产场景的清洁需求，所有与物料接触的部件都采用快拆结构设计，灌装阀、料斗不需要专用工具就能拆卸清洗，机架表面的方通都做了圆角打磨处理，没有容易积灰的直角缝隙，日常生产结束后可以直接用高压水枪冲洗设备台面，不会出现清洁死角。

　　另外在设备的侧边预留了打码机的安装支架位置，用户可以根据自身需求加装日期打码组件，不需要额外改动机架结构，输送链板的杯座也设计成可更换结构，只要更换对应规格的杯座，就能适配不同容量、不同口径的酸奶杯包装需求，拓展了设备的适用范围。从三维建模的细节来看，所有转动副的位置都预留了轴承安装位，紧固件的选型都符合机械设计标准，直线运动的部件都配置了导向轴与线性轴承，避免长时间运行后出现动作卡顿的问题，焊接机架的内部还增加了斜撑加强筋，即使设备长时间连续运行，也不会因为振动出现机架变形的问题，保证各个工位的对位精度始终保持在允许的公差范围内。
