LD2410C毫米波人体存在感应模块结构设计

这款毫米波感应模块的结构设计，核心围绕民用非接触式人体存在检测场景展开，适配智能家居人体感应触发、智能照明自动开关、安防入侵检测、办公设备节能唤醒等多类实际使用需求，区别于传统红外热释电感应模块仅能检测动态人体的局限，该模块可实现静止人体呼吸微动级别的存在识别，解决了传统感应方案在人员静坐、睡眠状态下误判无人的行业痛点。

从结构设计思路来看，整体采用标准PCB载板集成方案，板载核心射频处理芯片、毫米波收发天线阵列、电源滤波电路、信号输出接口与状态指示元件，所有元器件均采用SMT表贴工艺布局，最大化压缩模块整体厚度，适配嵌入式安装的空间限制。板载天线区域做了净空处理，天线覆铜区域避开金属遮挡位，避免金属壳体对毫米波信号的屏蔽衰减，射频走线严格遵循阻抗匹配要求，保证24G毫米波信号的收发增益与探测距离稳定性。

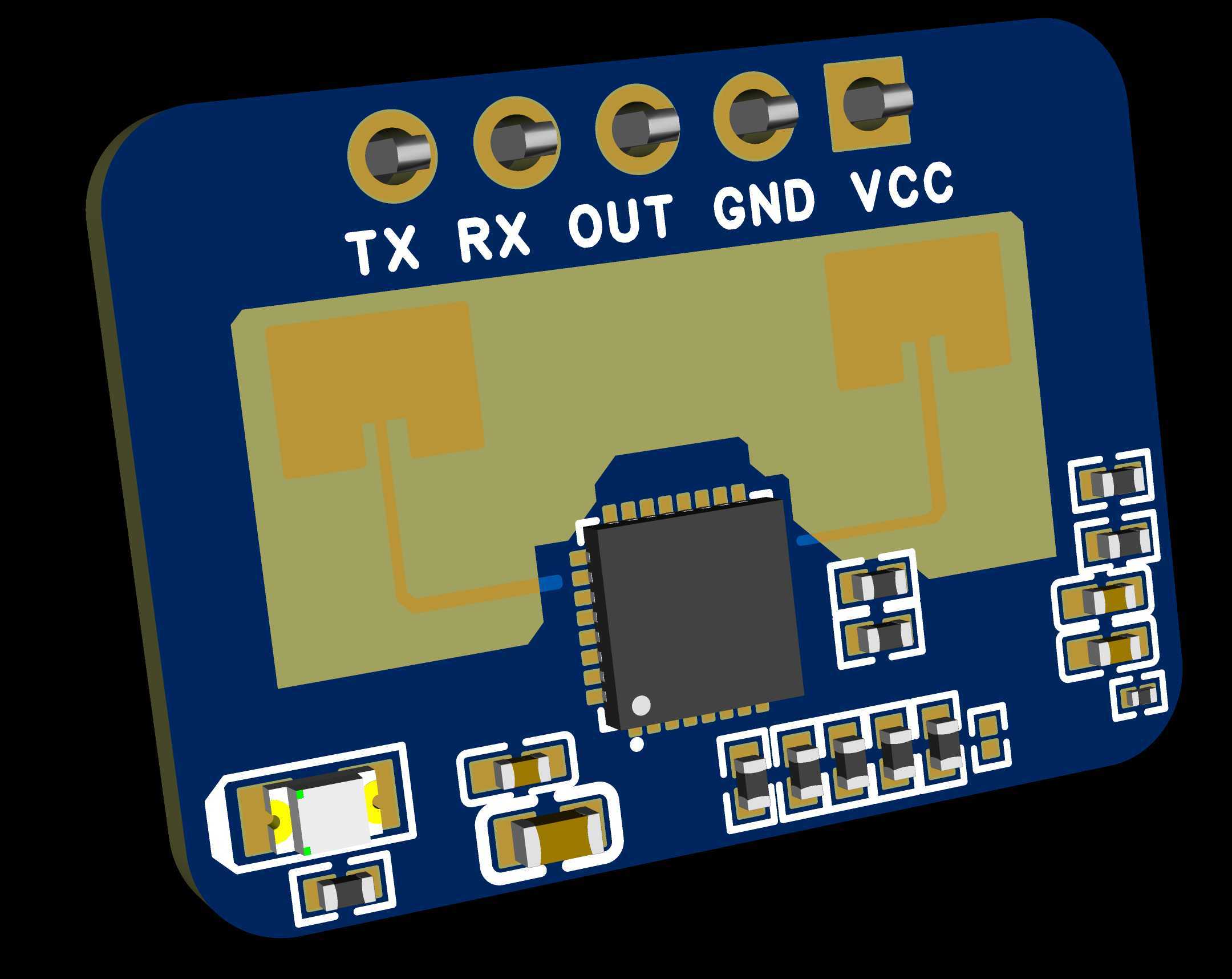

接口端设计了5个标准2.54mm间距的焊盘式引脚，从左至右依次定义为TX串口发送、RX串口接收、OUT开关量输出、GND公共地、VCC电源输入，引脚间距兼容常规排针焊接与直插焊线两种装配方式，既可以通过排针插接在开发板上做功能验证，也可以直接焊线集成到终端产品内部，适配不同阶段的开发与量产装配需求。电源输入支持宽电压范围适配，板载集成LDO稳压电路与滤波电容组，可抑制电源端的纹波干扰，避免供电波动导致的探测灵敏度漂移或误触发问题。

外形尺寸上，模块整体采用圆角矩形PCB轮廓，边角做圆弧处理避免装配时剐蹭绝缘层或周边元器件，整体长宽尺寸适配常规86型暗盒内部安装空间，厚度控制在表贴元器件最高高度范围内，安装时无需额外预留过高的竖向空间。安装边界方面，模块正面天线区域需预留至少10mm的无金属遮挡空间，若终端产品外壳为塑料材质，可直接将模块贴装在外壳内侧，信号可穿透常规塑料、木板、薄玻璃等非金属材质实现探测，无需在外壳上额外开孔外露模块，兼顾终端产品的外观完整性与感应性能。

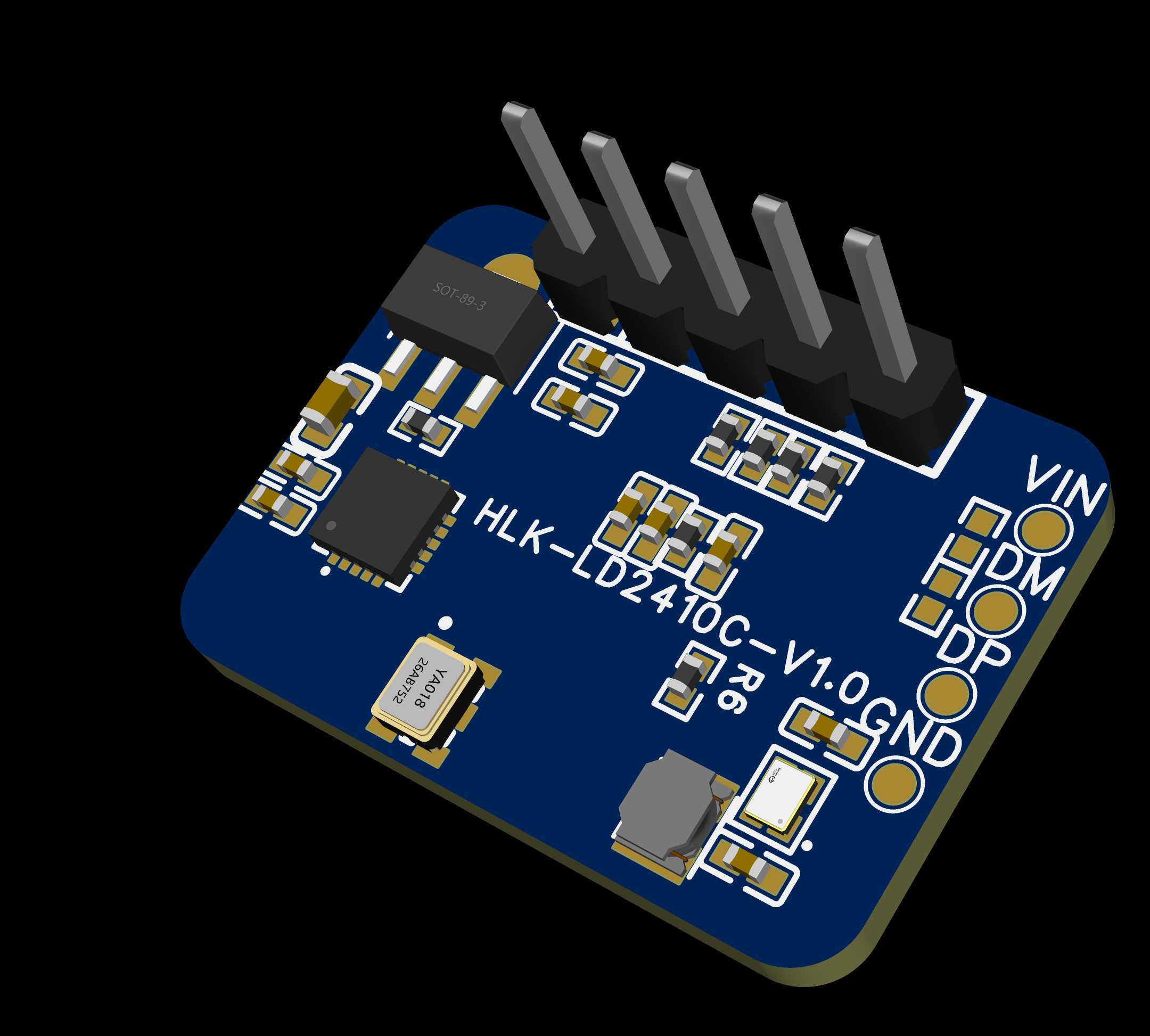

结构布局上，核心处理芯片布置在PCB板中心位置，缩短芯片到天线馈点的走线长度，减少信号传输损耗；电源滤波电容就近布置在VCC引脚与芯片电源引脚旁，实现就近去耦，提升电路抗干扰能力；状态指示元件布置在板边位置，方便调试时观察模块供电、工作状态；输出接口统一布置在板的同一侧，方便布线与接线操作，减少装配时的走线交叉。模块背面无突出元器件，可直接通过背胶或螺丝固定在安装基面，背面铺铜做接地处理，既提升模块的散热能力，也可屏蔽背面方向的信号干扰，避免背面金属构件或线路对模块探测方向的信号造成影响。

实际装配使用时，需注意模块的探测方向为天线覆铜面的法线方向，安装时需将天线面对准需要探测的区域，避免倾斜安装导致探测区域偏移；模块周边避免布置大功率开关电源、高频信号源等干扰源，防止电磁干扰影响模块的探测精度。该结构设计充分考虑了量产装配的工艺性，所有元器件均采用通用标准封装，无需特殊工艺即可完成SMT贴片生产，PCB板采用常规FR-4基材，厚度选用1.6mm标准规格，兼顾结构强度与成本控制，可直接适配常规PCB加工工艺，无需额外开模即可快速打样验证与批量生产。
