LD2410B毫米波雷达感应模块结构设计

项目分类:通用机械零部件 发布时间:2025-09-16 ID:1070888

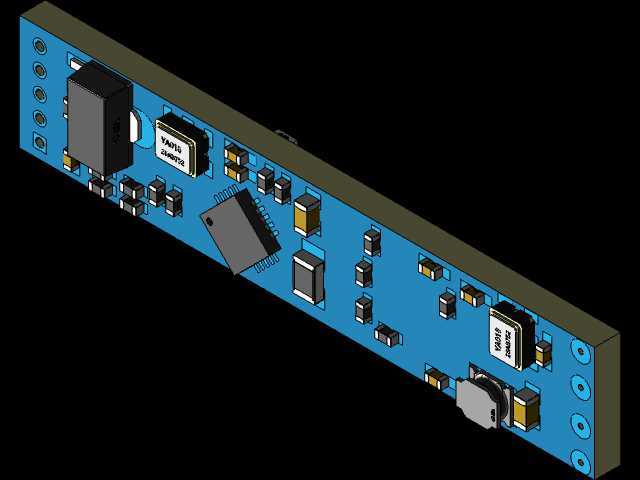

  • LD2410B毫米波雷达感应模块结构设计

这款LD2410B感应模组的结构设计,核心围绕毫米波人体存在传感场景的实际落地需求展开,在做整体布局的时候,最先考虑的是嵌入式安装的适配性,长条型的PCB板型设计,刚好匹配常规86型暗盒、窄边灯具内腔、智能开关面板内部的狭长安装空间,板边预留的四个固定孔位,孔径适配M2规格的自攻螺丝或者铜柱固定,安装孔的边距做了统一校准,不会出现和常见壳体安装柱错位的情况,板体整体厚度控制在1.2mm,加上板上最高器件的总高度不超过8mm,能塞进绝大多数对安装厚度有严格限制的窄腔设备里,不用额外为模组预留凸起的避让空间。

板上器件的布局完全遵循高频电路的设计逻辑,毫米波收发相关的晶振、射频芯片都做了分区排布,和电源回路、接口器件之间留出了足够的隔离距离,避免电源纹波对射频信号产生干扰,板端预留的插针接口位置放在板体一端,接线的时候不用弯折线材就能直接对接主控板的排座,调试阶段也方便外接串口工具读取参数。两个核心的射频收发器件对称布置在板体两端,配合板载的信号处理芯片,能实现扇形区域的微动、存在检测,覆盖范围的边界刚好匹配普通家居房间、办公工位区域的感应需求,不会出现过度覆盖导致的邻区误触发问题。

做结构建模的时候,所有器件的封装都按照实物尺寸1:1还原,包括贴片电容电阻的焊盘位置、屏蔽罩的外形公差、接口的插拔空间都做了预留,导入整机装配的时候,能直接做干涉检查,不用反复调整器件位置。板体边缘做了圆角处理,避免安装的时候刮伤线材或者绝缘层,所有贴片器件的高度都做了分层校验,最高的接插件和晶振器件高度差控制在2mm以内,贴装的时候不会出现吸嘴取件高度偏差导致的贴装不良。

从实际应用场景来看,这款模组可以直接嵌入到智能灯具、人体感应开关、存在式传感器、智能家居中控面板、安防探测设备里面,不需要额外做射频电路的调试,只要按照预留的安装孔位固定,接好电源和通讯引脚就能实现人体存在感应功能,相比传统的红外感应模组,它不需要外露的感应窗口,壳体可以做全封闭的设计,不用在外观面上开感应孔,能更好的适配各类极简风格的智能设备外观设计。建模的时候特意还原了板上所有器件的细节,包括芯片上的丝印标识、贴片元件的极性标记,做装配模拟的时候能直观核对器件方向,避免生产的时候出现贴装反向的问题。板体的布线区域做了避让设计,固定孔周围3mm范围内没有走高频信号线,锁螺丝的时候不会因为应力挤压导致线路破损,也不会因为金属螺丝靠近射频线路影响信号收发效果。

在安装边界的设计上,模组的感应面方向做了明确的结构标识,安装的时候只要让板上的射频器件朝向探测区域,就能达到最佳的感应效果,板体背面没有布置过高的器件,可以直接贴装在金属壳体的绝缘层上,不会因为背面器件凸起导致安装不平。针对不同的安装场景,这款模组的板型也预留了裁剪标记,在不需要尾部接口的场景下,可以沿着标记线裁掉尾部的接口区域,进一步缩短板体长度,适配更小的安装空间,裁剪后的板边不会影响核心电路的正常工作,这一点在做结构设计的时候就已经提前做了线路规避,核心的电源和信号线路都布置在板体中段区域,裁剪尾部不会伤及核心线路。
