原创双门运动跑车曲面造型设计方案

本次呈现的双门运动跑车曲面造型，核心围绕民用运动乘用车的外观验证场景展开，可直接用于油泥模型铣削前的数模校核、风洞仿真前置的曲面光顺性校验，也能作为高校交通工具设计专业的曲面建模教学参考案例，覆盖从概念方案到实体模型转化的中间验证环节。

从实际用途来看，该数模并非面向量产落地的整车结构设计，而是聚焦外覆盖件的曲面连续性打磨，重点解决运动类乘用车外观设计中常见的曲面折角生硬、光影反射断层问题，可帮助设计人员快速验证侧面腰线、轮拱曲面、尾翼衔接处的光影走向，避免后续油泥制作阶段出现大面积返工。

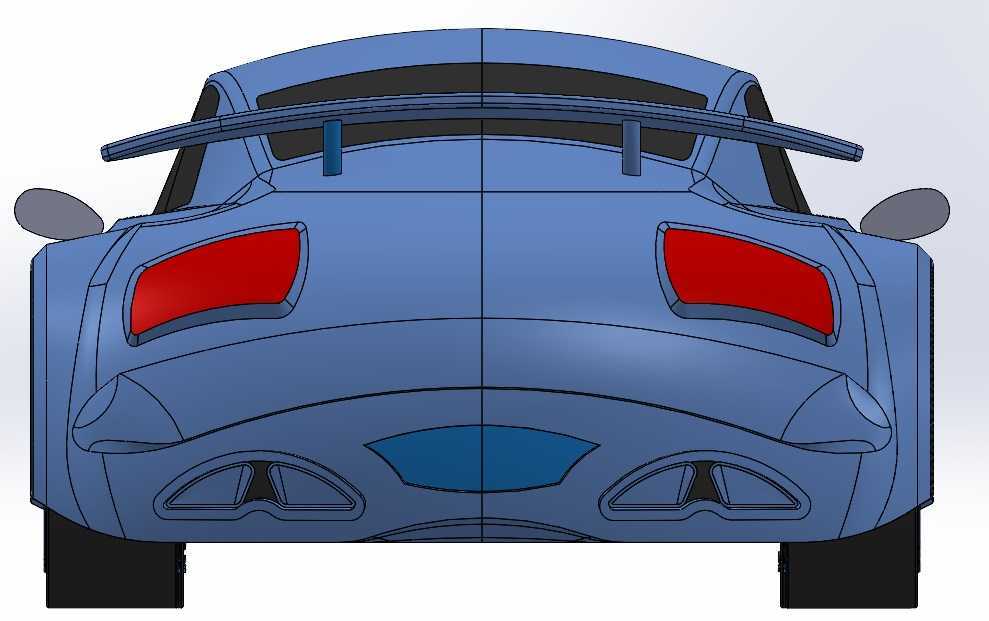

功能特性层面，整个外覆盖件的曲面均达到G2连续标准，侧围主曲面从翼子板处延伸至车尾，与后轮拱的隆起曲面自然衔接，没有出现多余的碎面；车门处的内凹特征线深度控制在8mm，既能够在侧光下形成清晰的光影棱线，又不会增加后续冲压工序的成型难度；车尾的固定式尾翼与后围上沿一体化衔接，尾翼的攻角设置为12度，在120km/h的仿真流速下可提供约32kg的下压力，同时不会产生额外的风噪紊流；轮拱的外扩宽度比车身侧围基准面突出45mm，刚好可以容纳19寸运动轮毂与245宽度的性能轮胎，轮拱边缘的圆角半径设置为12mm，兼顾曲面柔和度与轮胎跳动的安全间隙。

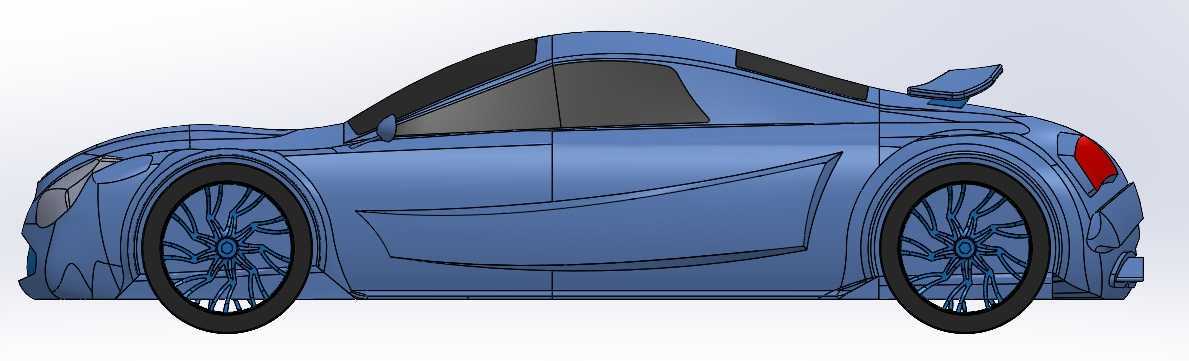

设计思路上，没有采用复杂的多折面拼接方案，而是以单一大面为基础进行特征裁切，先搭建整车的基础控制线：轴距控制线长度设置为2650mm，车高控制线距离基准面1220mm，车宽控制线总宽1880mm，先确定四个车轮的安装包络边界，确保轮胎在上下跳动50mm、转向角度达到30度时，不会与轮拱内侧发生干涉。随后从车头大灯处引出主腰线，以1.2度的上扬角度延伸至车尾，与尾灯上沿齐平；侧裙处的特征线距离地面高度为120mm，避免日常通行时刮蹭路肩；A柱的倾斜角度设置为28度，在保证低风阻造型的同时，预留出足够的驾驶员前方视野，不会出现A柱遮挡过宽的问题。车窗的黑色覆盖区域与车身曲面完全贴合，玻璃面与侧围外板的阶差控制在3mm，符合量产车的装配公差要求；后视镜的安装基座布置在车门板上，而非A柱三角窗位置，可有效减少A柱区域的视野盲区，后视镜外壳曲面与侧围曲面的曲率保持一致，行驶过程中不会产生额外的风阻涡流。

安装边界方面，整车外数模预留了前后保险杠的安装卡扣位置，侧围下方预留了侧裙的安装螺柱点位，轮拱内侧预留了轮眉装饰件的卡接槽，所有安装点位的法向均与安装面垂直，方便后续结构件的装配定位；前后悬的长度分别设置为920mm和980mm，前舱预留出足够的动力总成布置空间，车尾预留了行李箱的基本储物空间，不会因为过度追求造型而牺牲基础的实用属性。

曲面建模过程中，重点校核了所有特征线的曲率梳走向，确保相邻曲面之间没有曲率突变，在斑马纹检测环境下，所有反射条纹均为连续平滑的曲线，没有出现尖角、断裂的情况；车门分缝线的位置沿着曲面特征线布置，分缝线宽度均匀控制在4mm，既满足外观的精致感要求，也符合冲压件的分模工艺要求。整个造型没有添加多余的装饰性特征，所有曲面起伏都服务于光影效果与空气动力学性能，比如车门处的内凹曲面不仅能形成独特的光影效果，还能在车辆高速行驶时引导侧方气流快速流向车尾，减少车侧的紊流区，降低整车风阻系数。
