NASA自主供应交付MLSC航天舱概念

　　这套三维结构围绕空间任务中的自主供应交付需求展开，核心是一套可在轨运行、可扩展承载、可与外部补给链路衔接的模块化舱段概念。整体方案不是单一壳体，而是由主承载框架、围护舱板、内部功能模块、对接门体、外部储运单元和小型转运设备共同组成，建模时把各子系统的装配关系、运动边界和维护开口都保留下来，便于后续做结构细化、干涉检查和方案评审。

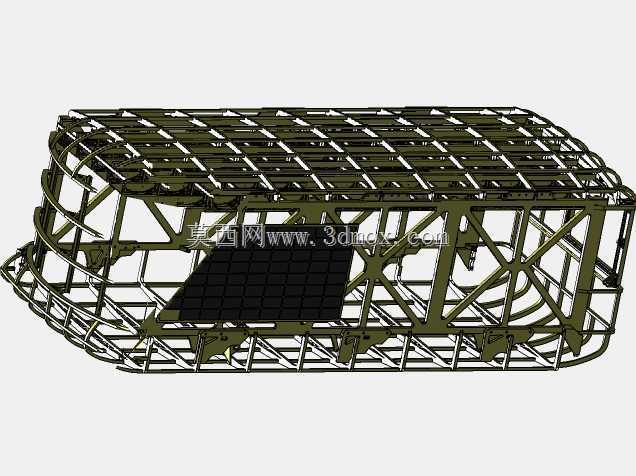

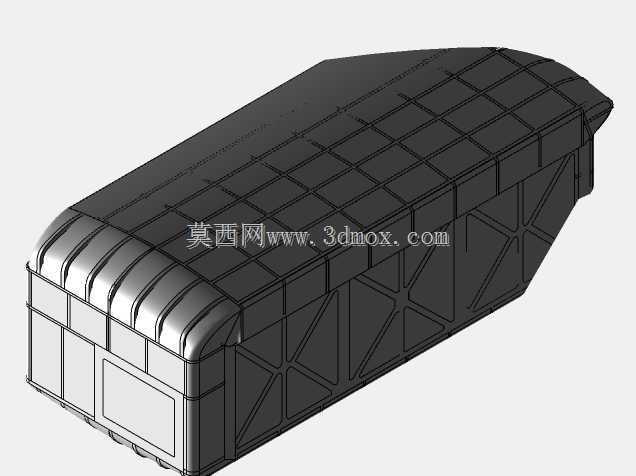

　　主舱体采用外露骨架加蒙皮的布置思路，纵向多组弧形肋框与底部承力梁形成笼式承载结构，能够把内部载荷、设备重量和外部连接载荷分散到多个节点上。框架之间设置交叉支撑，用于提高侧向刚度，减少舱段在转运、起吊或对接过程中的扭转变形。舱体外侧保留透明或半透明围护区域，可在概念展示阶段直接观察内部货架、储箱和功能模块的摆放关系；实体舱板则集中在端部、门体和需要防护的设备区，兼顾封闭性与可展示性。

　　端部舱门是设计中需要重点校核的部分。门体通过铰链与门框连接，周边设置锁紧和定位结构，关闭后需要与舱体端面形成可靠边界。建模时应关注门体开启半径、铰链轴线位置、锁紧件行程以及门后通道净空，避免人员或货物在进出时与门框、加强筋发生碰撞。门框周边的加强结构不能只按外观处理，实际工程中它承担密封压紧、对接导向和门体载荷传递作用，螺栓点位、加强筋方向和密封面平面度都需要在后续详细设计中进一步明确。

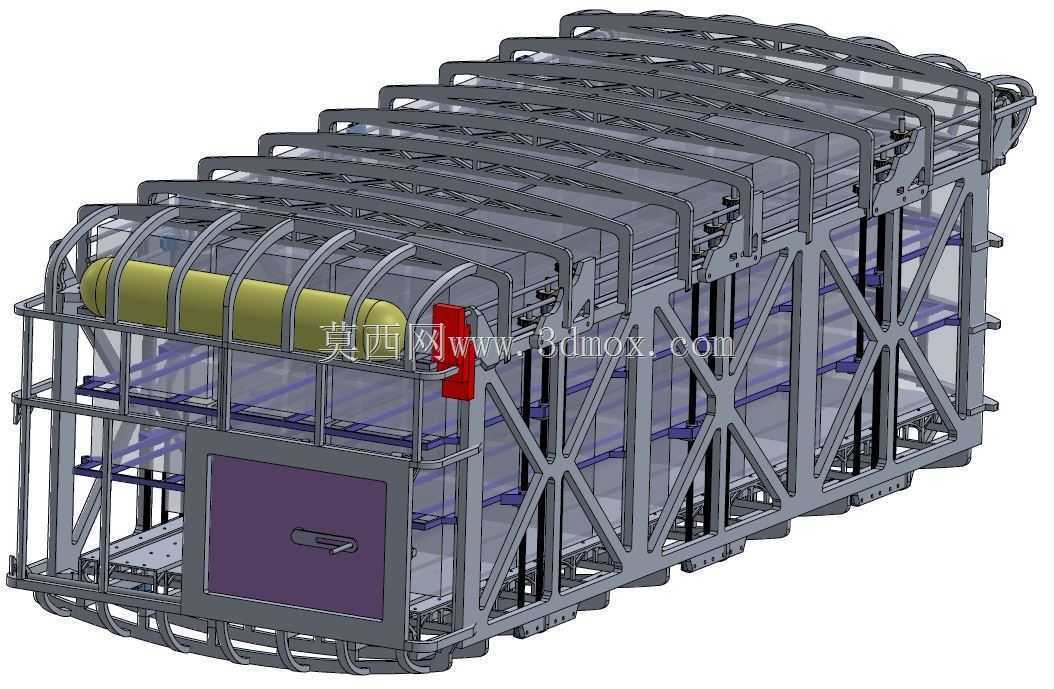

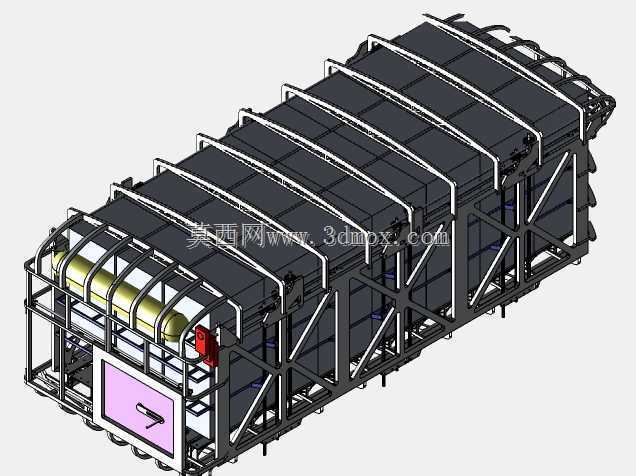

　　舱内功能区按供应交付任务组织，包含储箱安装位、层架式货位、设备箱体和通道空间。圆柱形储箱沿舱体横向布置，外部有抱箍和支撑座约束，适合放置流体、气体或需要承压存储的物资。层架货位采用多层隔板与侧向限位结构，货箱可按标准单元堆叠，隔板下方的梁件承担弯曲载荷，立柱则把竖向载荷传递到底架。设计这类货位时不能只追求装载量，还要考虑重心高度、货架间距、抓取通道以及发射或运输工况下的惯性载荷，限位带、挡块和快拆压条都是实际布置中常见的约束方式。

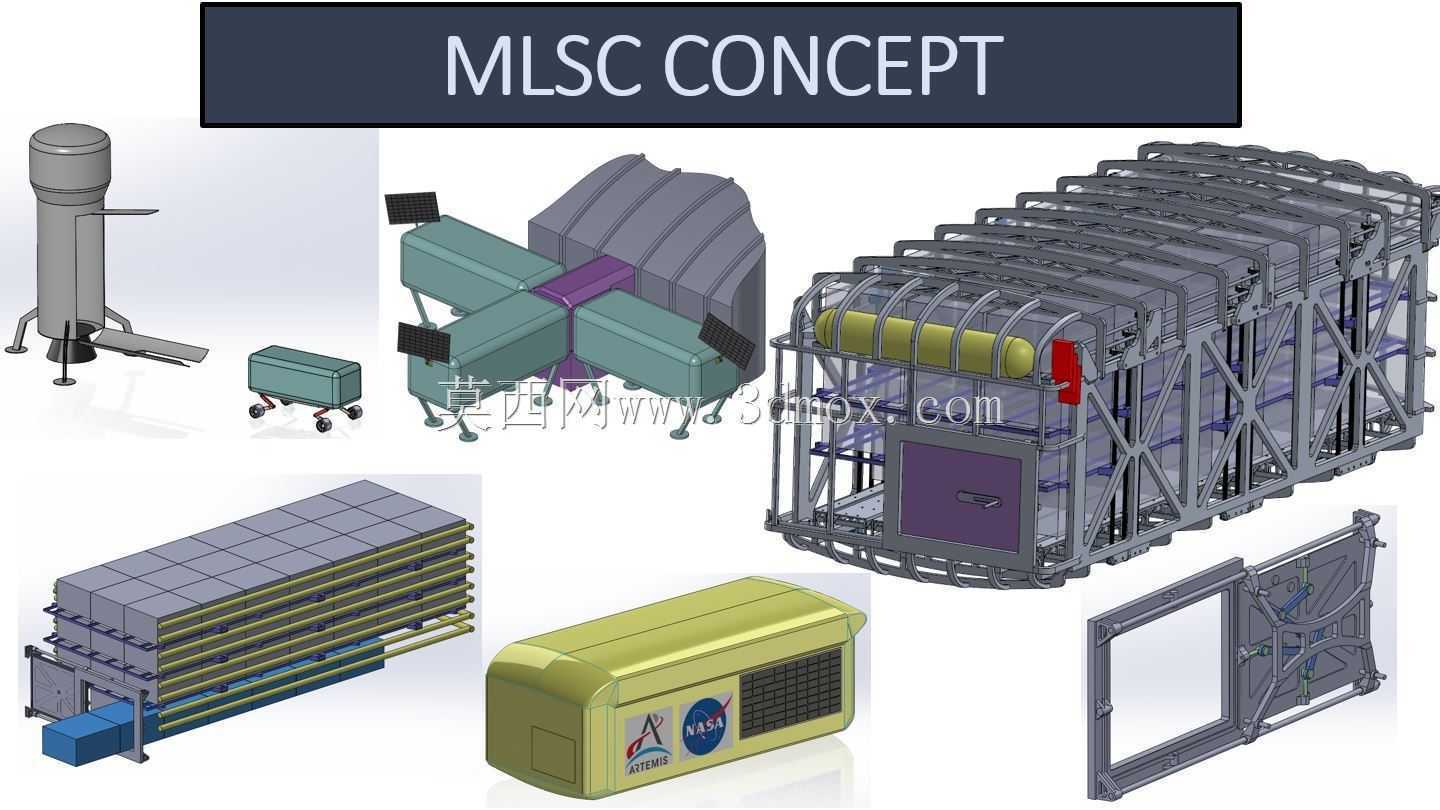

　　外部配套模块体现了自主供应交付的链路完整性。画面中的独立箱体可作为地面或站内转运货柜，外壳带加强筋和散热格栅，底部预留移动或固定接口；小型带轮推车用于短距离搬运，底盘低、轮距宽，适合在平整场地内推送标准货箱；立式柱状设备可理解为补给、检测或支撑类辅助单元，其底座伸出支腿，用于提高放置稳定性。多个模块之间通过统一外形尺寸、接口位置和搬运方式建立联系，使物资从存储、转运到装入舱段的过程具有连续的工程逻辑。

　　从安装边界看，主舱段外形近似长方体，但顶部弧形肋框向上形成拱形轮廓，运输和舱内布置时必须按最大外包络校核，不能只按底部矩形底座估算宽度和高度。舱体侧面有框架杆件、连接节点和外部附件突出，吊装或与其他舱段并排安装时，需要在肋框外侧预留操作间隙。端部门开启后会占用前方扇形空间，若在空间站、试验大厅或运载适配器附近使用，门前通道应同时满足门体摆动、人员操作和货物转运三类需求。底部承力梁是主要支撑边界，地脚、滑移导轨或转接架的位置应与梁节点对齐，避免把集中载荷直接作用在薄蒙皮或非承力板上。

　　结构建模过程中，框架杆件适合按型材或焊接梁组件思路拆分，弧形肋框可作为统一截面的弯曲件，交叉拉杆则用于形成稳定桁架。围护板与骨架之间应保留紧固件、压条或粘接边界的表达，不能把板和梁简单合并成一个实体，否则后续无法进行拆装分析。货箱、储箱、门体和推车属于不同装配层级，既要在总装中保持位置准确，也要能单独移出进行细节设计。对于概念阶段模型，透明件、颜色区分和爆炸视图有助于评审人员快速识别承载结构、储物区域和运动部件，但转入详细设计后，还需要补充壁厚、焊缝、螺栓规格、密封形式、材料参数和维修口盖等工程信息。

　　应用场景上，该方案可服务于空间长期任务中的物资预置、在轨补给、实验设备收纳和自主交付流程验证，也可作为地面模拟舱、航天物流训练平台或舱内布局验证样机的结构基础。其价值不在于某个单件外形，而在于把舱体承载、货物存储、门体对接、外部转运和功能模块集成在同一套三维布局中，为后续机械结构、人机工程和任务流程设计提供可检查、可修改、可扩展的数字样机。
