NASA挑战赛同心锁紧连接机构设计

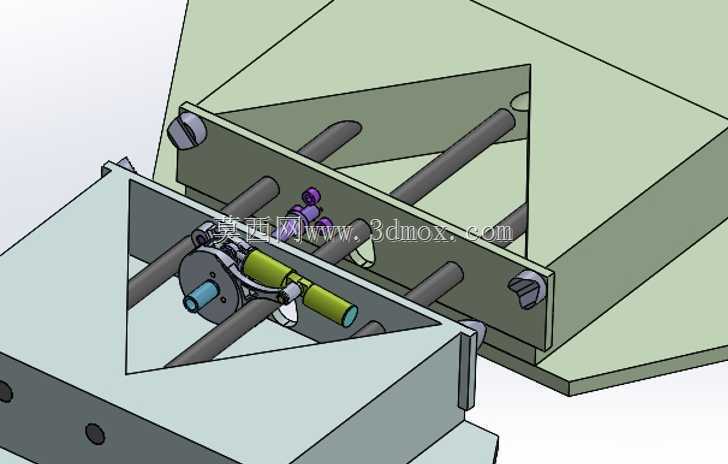

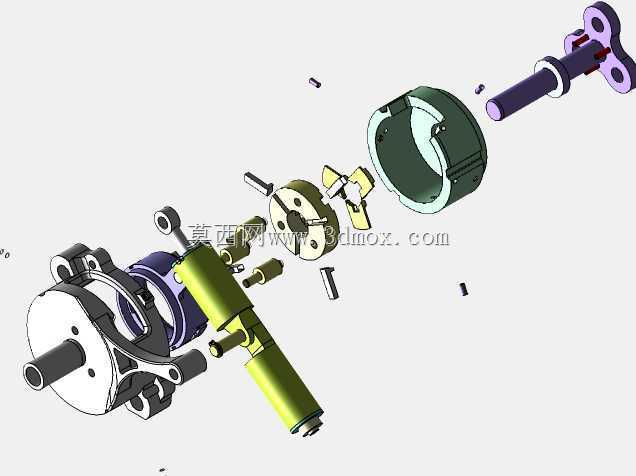

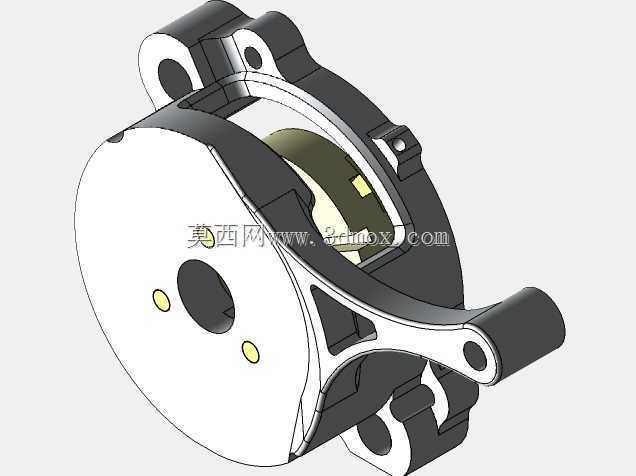

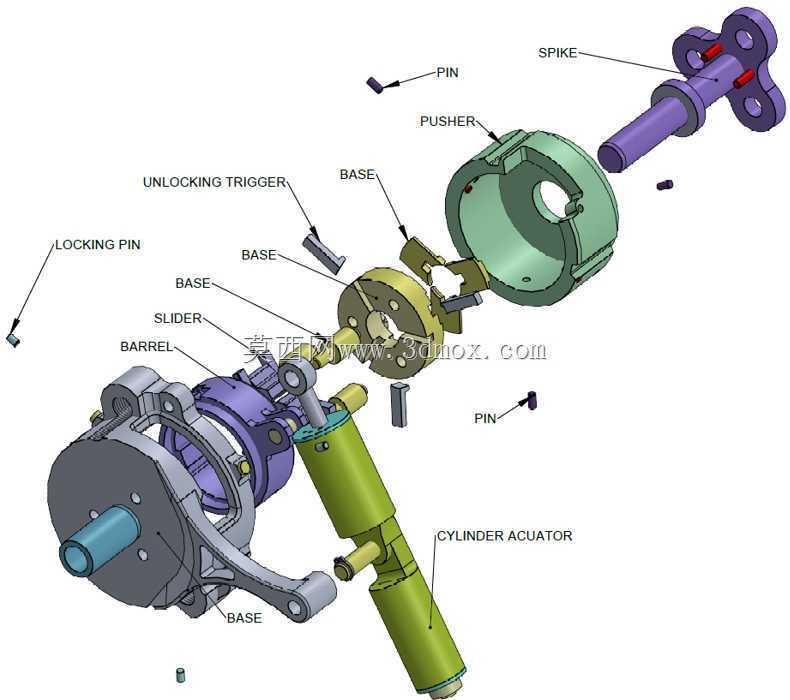

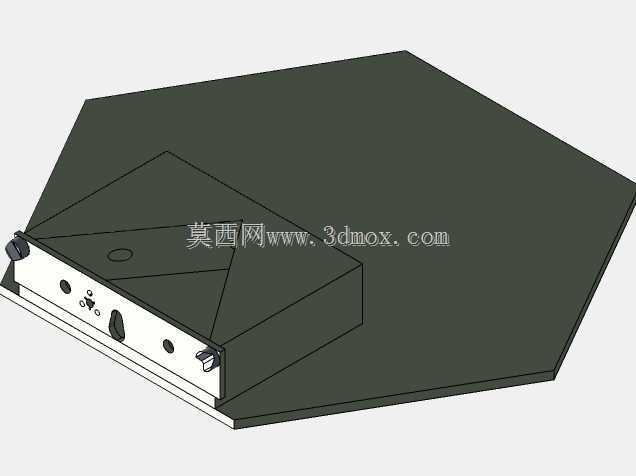

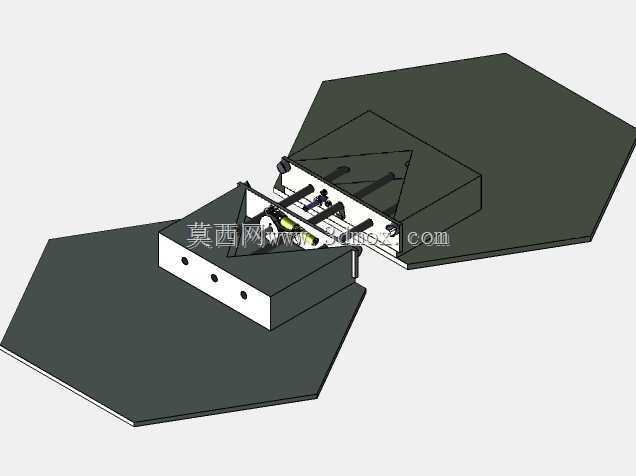

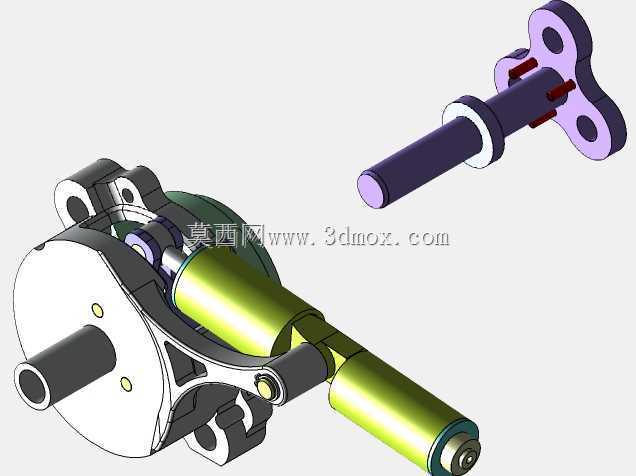

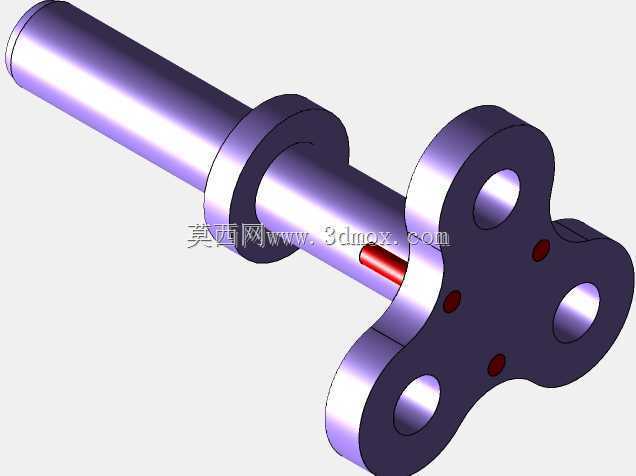

　　这套同心锁紧机构最初面向航天在轨装配场景开发，核心解决高振动、大温差工况下的同轴部件快速锁合与可靠解锁需求，在航天器舱段对接、可更换载荷模块快装、地面重载同轴工装快换等场景都有适配空间。整套机构采用同轴串联布局，所有功能部件沿中心轴线排布，安装基准面为端部的法兰基座，基座上预留的螺栓孔可直接对接安装面，轴向总长度控制在常规同轴连接机构的适配范围内，径向最大轮廓不超过端部基座的法兰外径，安装时无需额外预留大尺寸侧向操作空间，适配狭小安装舱段的布局要求。

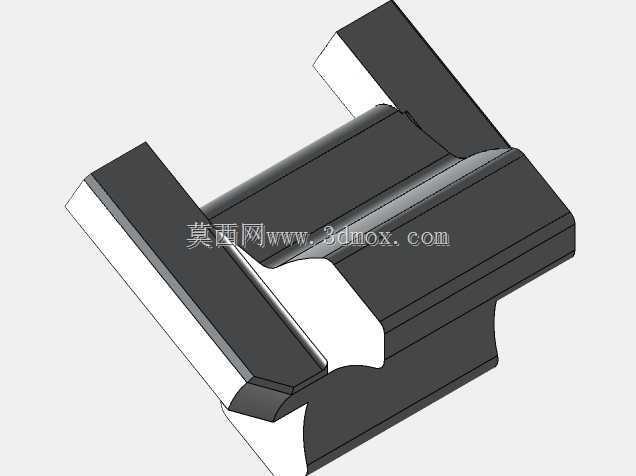

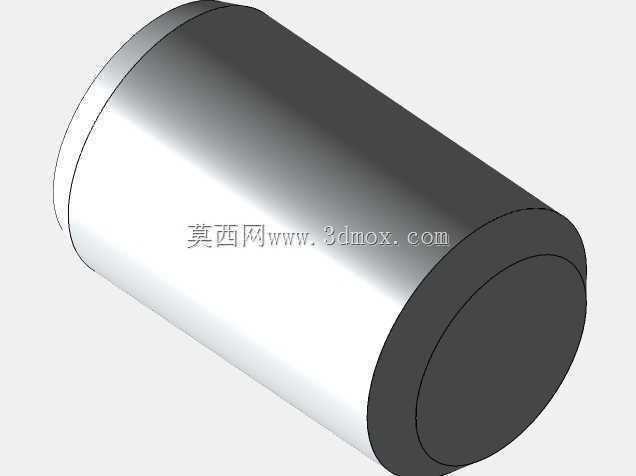

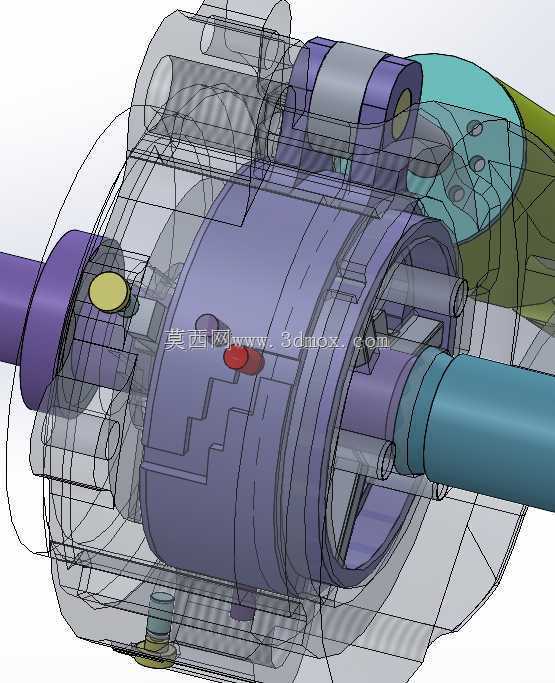

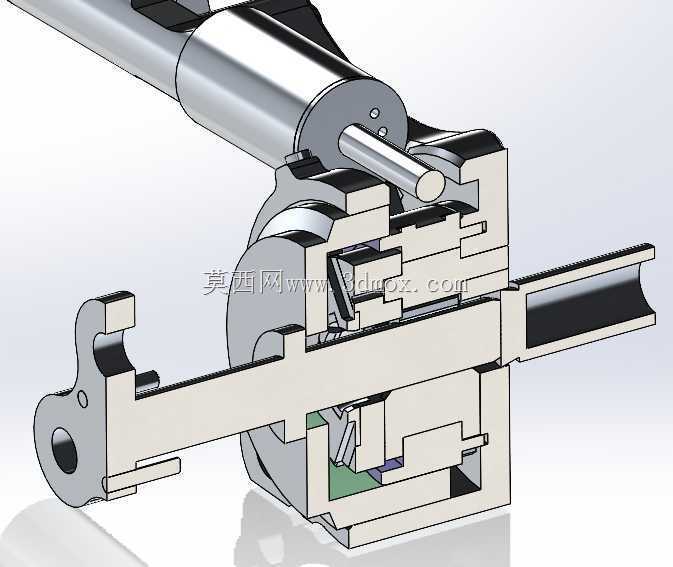

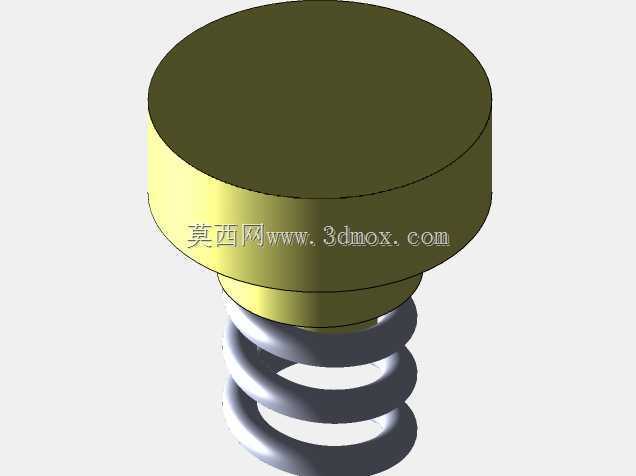

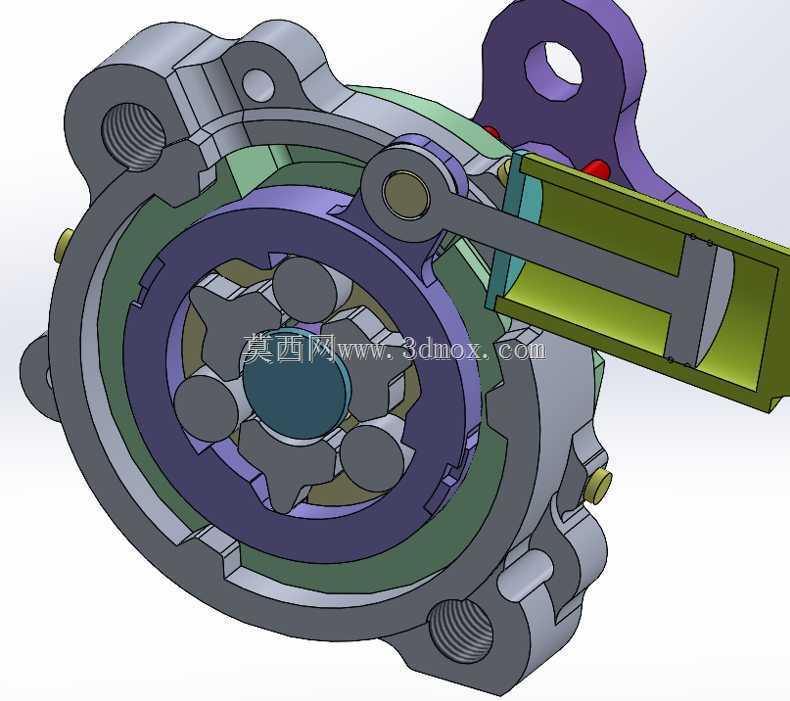

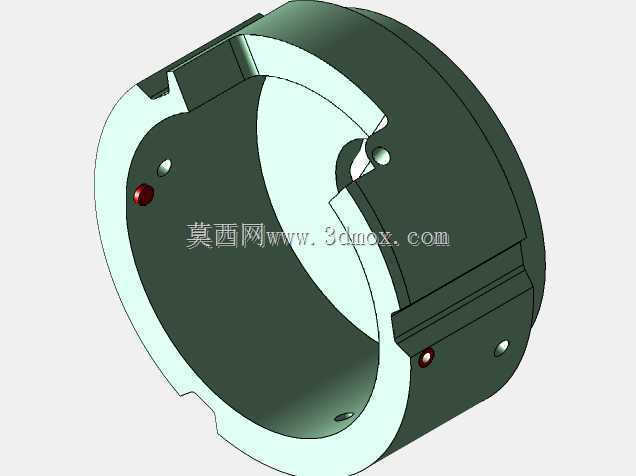

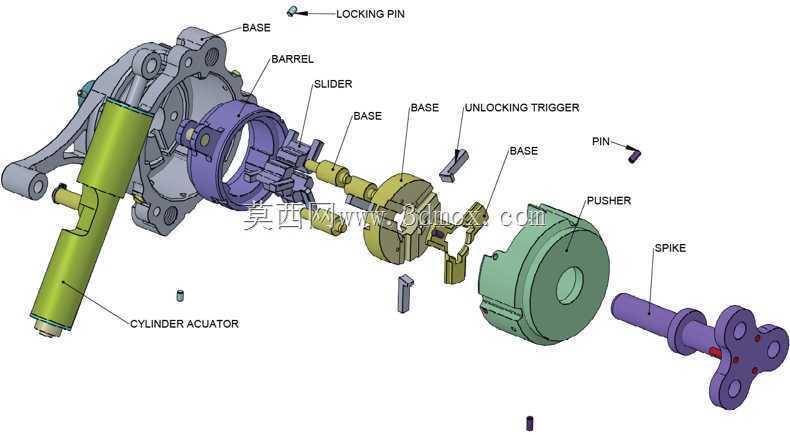

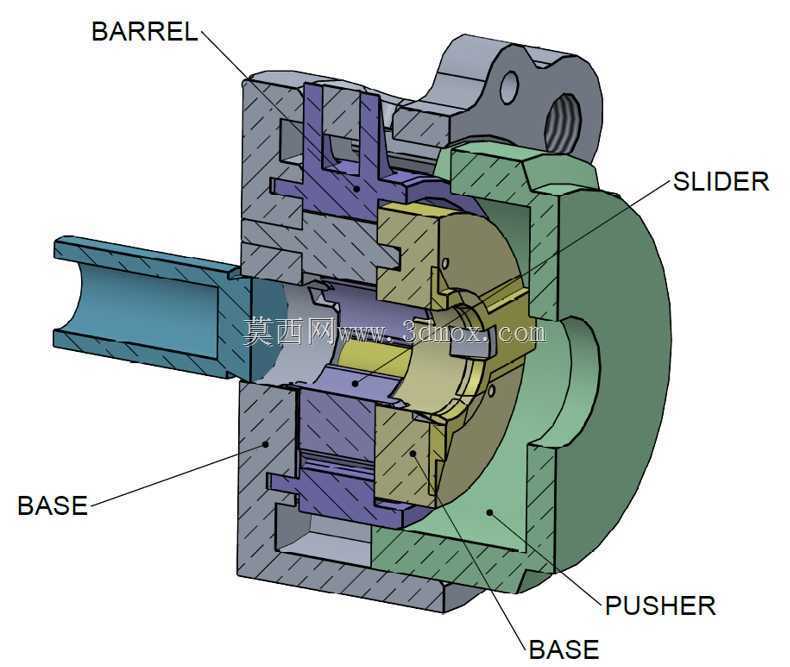

　　从功能实现逻辑来看，机构的锁止动作无需额外旋转操作，轴向推入即可触发自动锁合：当对接部件沿轴线推入到位时，滑块组件受径向推力作用向外撑开，带动锁止销卡入对接件的环形锁槽内，完成刚性锁止，锁合后可承受轴向拉脱载荷与周向扭转载荷，锁止销采用多点均布设计，锁合后受力均匀，不会出现单点应力集中导致的锁止失效。解锁动作通过端部的解锁触发器实现，按压解锁触发器后，推块组件沿轴向移动，将锁止销从锁槽内顶出，此时可沿轴向拔出对接部件，解锁行程控制在小范围内，操作力经过斜面机构放大，无需借助额外工具即可手动完成解锁。

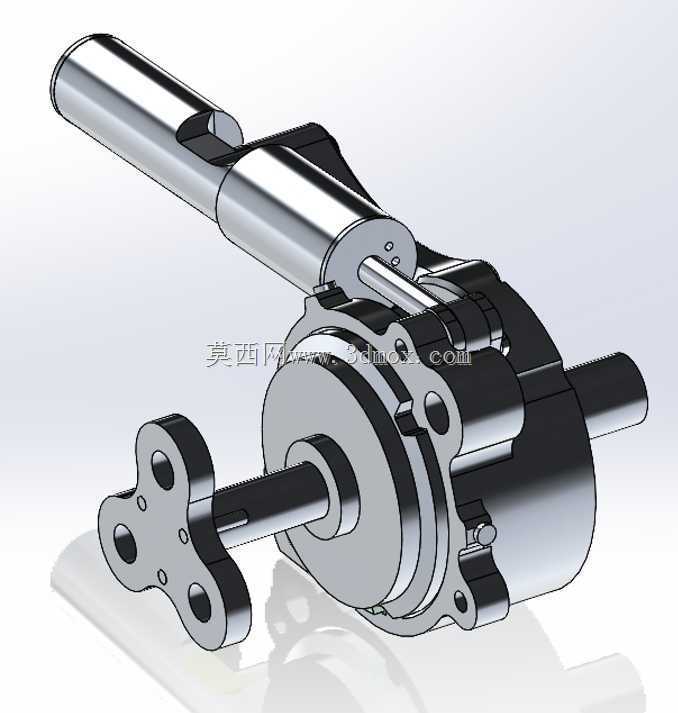

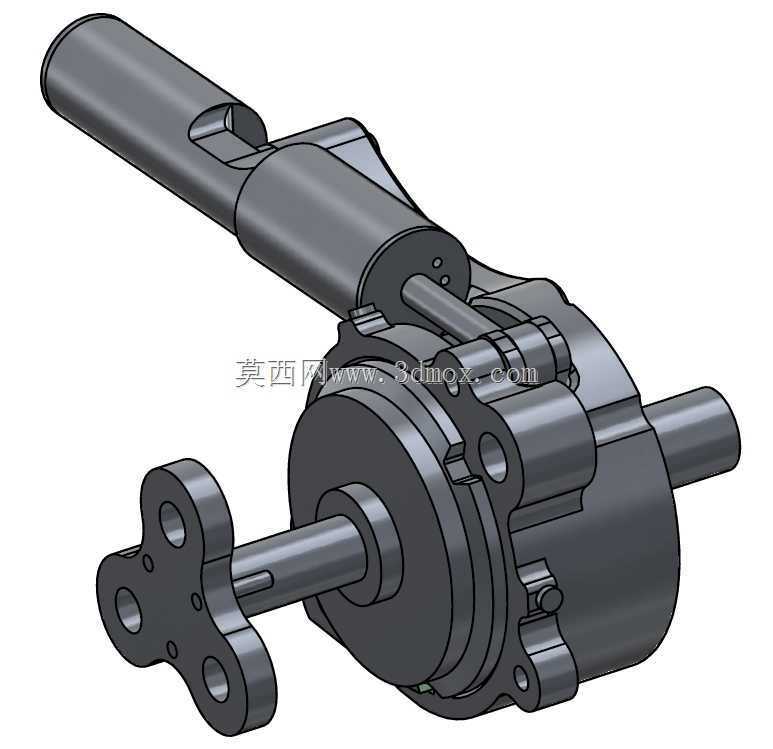

　　设计过程中优先考虑了工况适配性，所有滑动配合面均预留了适配温度形变的间隙，避免大温差环境下出现卡滞；缸体执行器作为辅助驱动部件，可适配自动对接场景，在手动操作场景下也可拆除执行器组件，仅保留手动锁止解锁功能，模块化的拆分设计让机构可根据实际使用场景裁剪部件，无需重新设计核心锁止结构。各部件的配合公差经过匹配设计，锁止销与锁槽的配合采用小间隙配合，既保证锁合后无窜动间隙，又避免加工精度要求过高导致的加工成本上升；滑块与筒体的导向面采用长导向结构，动作过程中无偏卡，重复锁止解锁的一致性表现稳定。

　　从安装边界来看，基座法兰的安装孔位采用标准圆周排布，可直接适配现有同轴连接法兰的安装尺寸，替换原有螺栓连接结构时无需改动安装基体的孔位设计；机构外露的运动部件均做了防脱限位，即使在振动工况下，锁止销、滑块等小部件也不会从机构内脱出，避免多余物风险，这一点在航天应用场景中尤为关键。整套机构的受力路径经过优化，锁合状态下的载荷直接通过锁止销、筒体、基座传递到安装面，推块、解锁触发器等解锁部件在锁止状态下不承受主载荷，大幅提升了机构的承载能力与使用寿命，即使经过上千次锁止解锁循环，核心受力部件也不会出现疲劳变形。在地面工业场景应用时，这套机构可直接移植到自动化生产线的快换工装、重型设备的同轴部件连接等场景，相比传统的螺栓连接、卡扣连接，其锁止可靠性更高，操作速度更快，且能适应有振动、冲击的恶劣工况，无需定期检查锁止状态，降低了维护成本。
