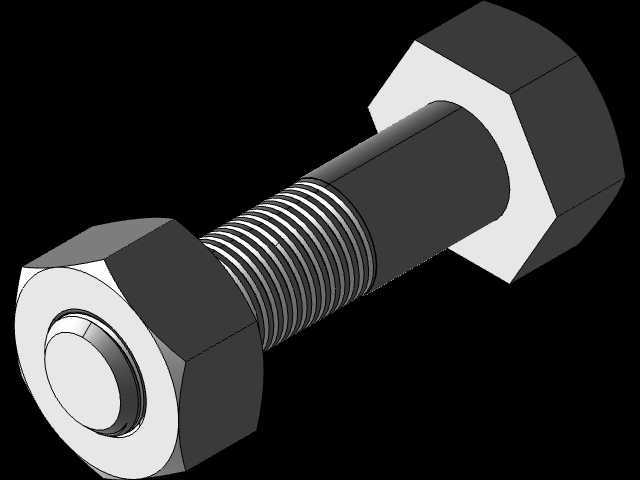

M10外六角螺栓配六角螺母紧固组件

这套M10规格的外六角螺栓与六角螺母组合，是机械装配领域应用最广泛的可拆卸紧固连接件之一，几乎覆盖从民用设备组装到工业重型设备装配的全场景紧固需求。在日常的小型设备机架拼装、液压阀块集成安装、仪器仪表壳体固定、低压管路法兰对接场景中，这类标准紧固件的选型合理性直接决定装配结构的长期稳定性。

从结构设计逻辑来看，螺栓头部采用标准外六角构型，匹配常规开口扳手、套筒扳手的施力角度，六个受力面均匀分散拧紧力矩，避免单点应力集中造成的头部棱角崩损，常规手动拧紧作业时，16mm对边尺寸的六角头可以适配绝大多数通用工装，不需要定制特殊扳手就能完成装配。杆部的螺纹采用普通公制粗牙设计，螺距1.5mm，牙型角60度，螺纹段长度覆盖常规薄板叠接、阀块安装的厚度需求，螺杆末端做了45度倒角导向，装配时可以顺利穿入安装孔，也能避免螺纹首牙磕碰变形导致的螺母旋入卡滞。配套的六角螺母厚度符合普通级紧固标准，端面做了平整加工，和被连接件表面接触时可以均匀传递压紧力，不会因为端面倾斜造成局部应力过大压伤工件表面。

从安装边界来看，这套紧固件适配的安装通孔直径建议控制在10.5-11mm之间，过大的通孔会降低螺栓的剪切承载能力，过小则会因为孔位加工偏差导致螺栓穿装困难。拧紧作业时需要根据被连接件的材质控制力矩，比如在铝合金阀块上安装时，拧紧力矩建议控制在18-22N·m，避免力矩过大造成螺纹滑牙；在钢制结构件上安装时，力矩可以提升到28-35N·m，保证足够的预紧力防止设备运行过程中因为振动出现螺母松脱。如果应用在有持续振动的工况下，还可以配套弹簧垫圈或者螺纹胶使用，进一步提升防松性能。

在实际的三维建模过程中，这套模型还原了螺纹的真实牙型轮廓，而不是采用简化的贴图示意，在做装配干涉检查时，可以准确模拟螺纹旋合的全过程，避免设计阶段出现螺纹干涉、安装空间不足的问题。比如在阀块集成设计时，经常会遇到螺栓安装位置和内部流道距离过近的问题，精准的螺栓模型可以在设计阶段就校核安全壁厚，避免后续加工完成后出现流道击穿、螺纹孔钻通的报废问题。另外螺栓头部和螺母的外形尺寸严格遵循公制紧固件标准，在做装配工装设计时，可以直接调用模型校核扳手的操作空间，避免出现设计完成后扳手没有足够转动空间、无法完成拧紧作业的尴尬问题。

这类标准紧固件虽然结构简单，但是在整套设备的BOM清单里占比往往最高，建模时的尺寸准确性直接影响整套设备装配仿真的可信度。很多新手建模时容易忽略螺栓头部的倒角、螺杆末端的导向角这些细节，导致装配仿真时出现虚假干涉，或者导出工程图时标注尺寸不符合加工标准，这套模型在细节处理上完全贴合实际量产紧固件的外形特征，不管是用来做装配示意、运动仿真，还是出BOM清单统计标准件用量，都能直接复用，不需要再做二次尺寸修正。在做设备维护模拟时，也可以通过模型直观演示螺栓的穿装顺序、拧紧力矩的施加位置，给现场装配人员做可视化的作业指导，减少因为装配顺序错误导致的密封面泄漏、连接件变形等问题。
