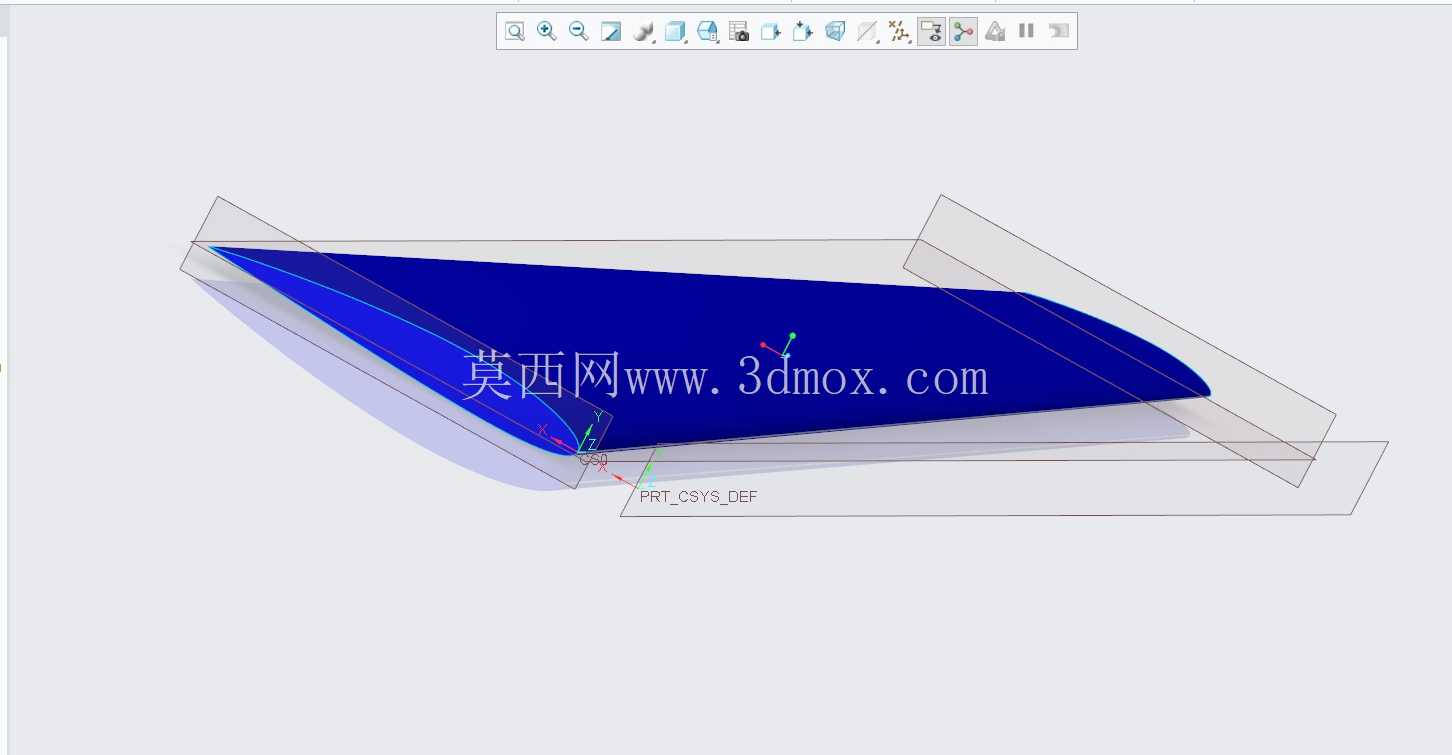

2414翼型三维翼结构设计方案

　　在低速流体动力设备的结构开发环节，翼型部件的曲面精度直接决定整套设备的运行效率，本次呈现的2414翼型翼片结构，是针对低雷诺数工况下的升阻比需求完成的参数化设计，可直接适配小型风力发电机组、低速固定翼无人机、轴流通风设备的叶轮装配场景。从实际工程落地的角度看，这类翼片的设计首先要匹配安装端的接口边界，翼根位置的安装面做了平面铣削基准处理，预留的装配孔位公差控制在H7级，能够直接与轮毂的定位凸台完成配合，不需要额外做二次修配，翼片整体沿展向的扭转角从根部到翼尖做了线性渐变处理，根部安装角为14度，翼尖安装角收至8度，这种渐变设计能够抵消翼尖涡流带来的升力损失，避免不同展向位置的气流出现分离失速的问题。在曲面构建阶段，完全遵循2414翼型的坐标点云数据完成放样，翼型最大厚度位置位于弦长30%处，相对厚度14%，这种厚度分布既保证了翼片内部的结构强度空间，能够在内部预埋加强筋或者走线通道，也能在低速来流条件下维持较好的层流附着效果，降低翼面的摩擦阻力。从安装边界来看，翼片的展长和弦长比例控制在6:1，这个比例是经过多轮流场仿真验证的最优区间，既不会因为展弦比过大导致翼片结构刚度不足，在运行中出现共振颤振，也不会因为展弦比过小导致诱导阻力占比过高，拉低整体的动力转换效率。

　　翼片的前缘做了R0.8的圆角钝化处理，避免实际加工或者装配过程中出现锐边磕碰损伤，同时也能降低来流中的颗粒物对前缘的冲蚀磨损，延长部件的实际使用寿命；后缘位置做了0.5mm的厚度收边，既满足铸造或者机加工的工艺可行性，不会因为壁厚过薄出现浇不足或者加工变形的问题，也能保证翼面的压力梯度平滑过渡，减少尾迹涡流的产生。在实际选型适配过程中，这类翼片可以根据不同的设备功率需求，同比例缩放整体尺寸，缩放过程中要注意保持翼型的相对厚度、扭转角分布规律不变，仅调整整体的弦长和展长参数，就能适配不同直径的叶轮装配需求。

　　针对铸造工艺的落地需求，翼片的拔模斜度统一设置为1.5度，分型面选在翼型的最大厚度位置，能够保证开模过程中不会出现曲面拉伤的问题，铸造完成后仅需要对安装面和前缘位置做少量精加工，就能满足装配精度要求，不需要对整个翼面做抛光处理，能够有效控制加工成本。从气动特性的实际表现来看，该翼型在迎角0-12度的区间内，升阻比能够维持在80以上，失速迎角为16度，较常规的平凸翼型有更宽的高效运行区间，能够适应复杂来流条件下的工况波动，比如户外风力发电场景下的风向突变、通风设备进出口的气流紊流等情况，都能维持稳定的升力输出，不会因为瞬时迎角过大出现出力骤降的问题。

　　结构强度校核阶段，针对翼片根部的最大弯矩位置做了加厚处理，根部截面的最大厚度较标准翼型增加了2mm，能够承受120m/s来流条件下的气动载荷，不会出现结构断裂或者塑性变形的问题，翼片整体的重量控制在同尺寸金属翼片的60%左右，如果采用复合材料铺放成型，还能进一步降低重量，提升设备的动态响应速度。在装配环节需要注意，翼片的安装角定位要以翼根处的基准平面为参照，使用角度尺校准后再完成紧固，相邻翼片的安装角误差不能超过0.5度，否则会导致叶轮运转过程中出现动不平衡，引发设备振动超标、轴承磨损加快的问题。
