多叶片涡轮机叶轮结构三维设计

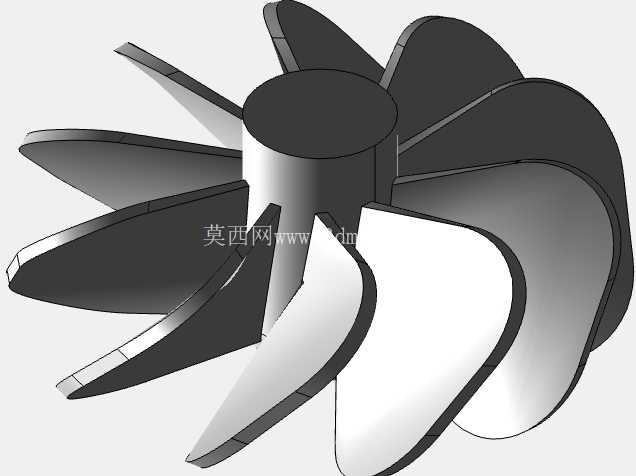

　　在流体动力转换类设备的核心部件设计中，涡轮叶轮的结构合理性直接决定整套设备的能量转换效率与运行稳定性，这类部件广泛应用在中小型水力发电装置、工业尾气能量回收系统、流体输送增压单元以及小型航空动力试验台架中，承担着将流体动能、压力能转换为旋转机械能的核心作用。本次设计的多叶片涡轮叶轮，采用了十片空间扭曲式叶片布局，区别于常规直叶片涡轮的结构形式，每一片叶片的型线都沿着轮毂轴向做渐进式扭转，从轮毂根部到叶片外缘的安装角呈现连续渐变的曲率变化，这种设计思路主要是为了适配流体在流道内的实际流动轨迹，减少流体冲击叶片表面时产生的边界层分离现象，降低流动过程中的涡流损失，让流体能够更平顺地沿着叶片型面完成能量传递。

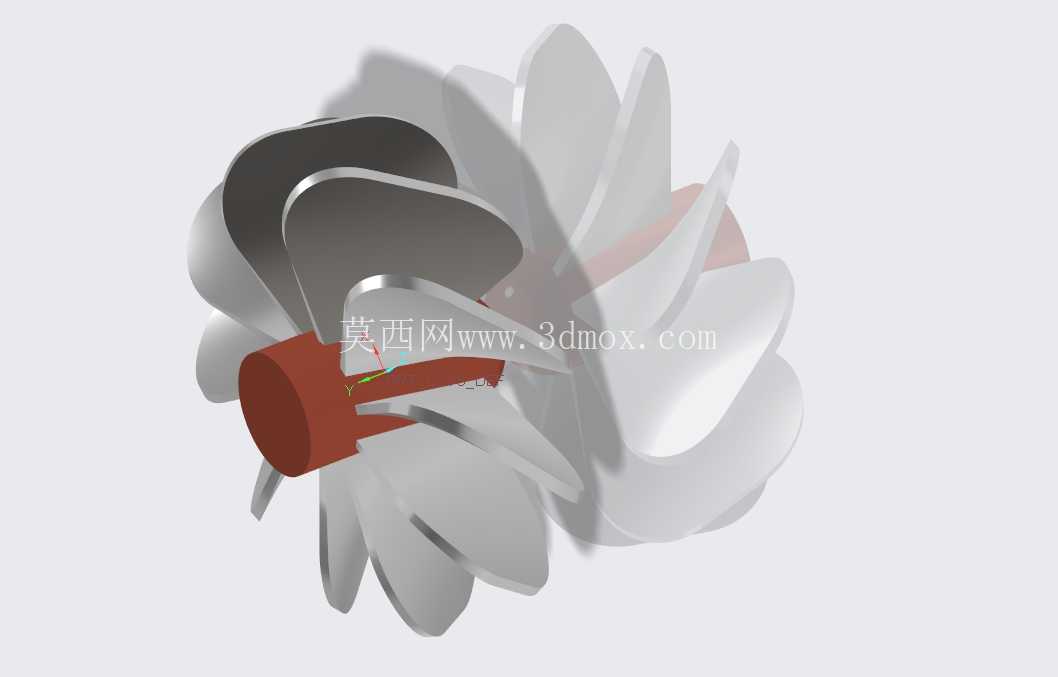

　　从安装边界来看，叶轮中心采用实心圆柱轮毂结构，轮毂与叶片的连接位置做了大圆弧过渡处理，避免应力集中在叶片根部的连接区域，轮毂中心预留的轴孔可根据实际配套的传动轴尺寸做适配性调整，轴孔与轮毂外圆的同轴度公差控制在IT7级范围内，保证叶轮高速旋转时的动平衡性能，避免运行过程中出现异常振动。叶片的外缘轮廓做了等半径圆弧修型，与配套的涡轮壳体流道内壁保持均匀的间隙，间隙值控制在叶轮直径的千分之三到千分之五区间，既避免叶轮旋转时与壳体内壁发生刮蹭，又能减少流体从叶片外缘间隙处的泄漏损失，提升容积效率。

　　在实际工况适配层面，这种多叶片结构的涡轮相比少叶片结构，能够在较低的入口流体流速下获得足够的启动扭矩，适合应用在流体参数波动较大的工况场景，比如工业余热回收系统中尾气流量不稳定的场景，或者小型离网式水力发电站中水流速度随季节变化的场景，叶轮都能保持相对稳定的输出效率。设计过程中针对叶片的厚度分布做了梯度优化，叶片根部厚度最大，沿着叶高方向向外缘逐渐减薄，这种厚度分布既保证了叶片根部能够承受流体冲击带来的弯曲应力与离心力作用，又能减轻叶片外缘的重量，降低整个叶轮的转动惯量，让叶轮在工况变化时能够更快地响应转速调整，提升动力输出的响应速度。叶片的前缘做了小圆角钝化处理，避免流体中携带的微小固体颗粒长期冲刷前缘造成的磨损失效，延长部件的使用寿命，叶片的尾缘则做了薄化处理，减少流体离开叶片尾缘时产生的尾迹涡流损失，进一步提升能量转换效率。从装配关系来看，整个叶轮采用一体化铸造的工艺成型，轮毂端面预留有轴向定位的台阶面，可与传动轴上的轴肩配合完成轴向定位，周向可通过平键或者花键结构传递扭矩，安装时需要保证叶轮的旋转中心与流体入口的中心保持同轴，避免流体进入流道时出现偏流现象，造成叶轮单侧受力不均引发的结构疲劳。

　　在流道匹配设计上，相邻两片叶片之间形成的流体通道从入口到出口呈现逐渐扩张的形态，能够让流体在流过叶片通道的过程中逐步完成压力能到动能的转换，降低出口处的流体流速，减少出口动能损失。针对不同的应用场景，该叶轮的材质可根据输送流体的腐蚀性、温度参数做适配调整，输送常温清水时可采用铸铝或者工程塑料材质降低成本，输送高温尾气或者腐蚀性流体时可采用不锈钢或者高温合金材质，保证结构强度与耐蚀性能。设计阶段通过对叶片型面的参数化调整，可快速适配不同的流量、压比工况需求，只需要调整叶片的扭转角度、叶片数量以及轮毂直径比，就能衍生出适配不同功率等级设备的涡轮叶轮结构，不需要重新搭建整体设计框架，能够大幅缩短同类产品的开发周期。在动平衡校准层面，由于叶片采用对称式布局，叶轮本身的初始不平衡量较小，后续只需要在叶片外缘的指定位置做少量去重处理，就能达到G2.5级的动平衡精度要求，满足每分钟数千转的高速运行需求。
