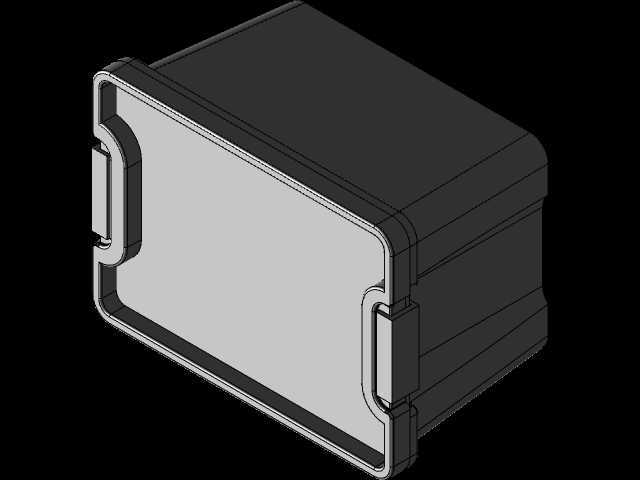

带侧扣密封式工业储物盒结构设计

　　这款带侧部锁扣的储物盒结构，在工业现场的零散物料收纳场景中有着极高的适配性，不管是生产工位旁的小型工装配件、检测用的标准量具头，还是户外作业携带的零散易耗零件，都能通过这类带锁止结构的盒体实现规整收纳，避免零散零件散落遗失，同时也能在转运过程中阻挡粉尘、溅水侵入盒内，对存放的精密小零件起到基础防护作用。从结构设计逻辑来看，盒体采用直壁带圆角的主体构型，没有多余的外凸结构，一方面能最大化利用内部存储空间，另一方面规整的外形也方便多个盒体并排堆叠摆放，适配车间常用的多层物料架的格位尺寸，不会因为异形结构浪费货架的存放空间。侧部的锁扣采用一体化的铰接卡扣设计，卡扣与盒身的连接位做了局部加厚处理，日常频繁开合扣接时，应力会分散到加厚的加强筋区域，不会因为反复弯折出现连接位断裂的问题，卡扣的扣合行程做了合理控制，不需要太大的按压力就能实现锁止，同时扣合后盒盖与盒身的贴合面能形成均匀的压合应力，配合贴合面的预留密封槽位，加装密封条后就能达到基础的IP54防护等级，满足多粉尘、偶尔有液体飞溅的车间环境使用需求。

　　尺寸设计上，内部有效容纳空间为26x18x17英寸，这个尺寸边界刚好适配多数工业场景的标准物料存放需求，既可以容纳尺寸稍大的手持式检测工具，也可以通过内部加装可调节分隔板，划分成多个小格存放不同规格的螺丝、接头、密封件等小型零件，盒体的壁厚做了均匀化处理，整体壁厚差控制在合理范围内，不管是采用注塑工艺批量生产，还是通过3D打印做小批量样件验证，都不会因为壁厚不均出现缩痕、翘曲等成型缺陷。盒盖与盒身的连接位采用了内嵌式的铰接结构，铰接轴的安装位预留了足够的装配间隙，开合过程中不会出现卡滞，同时铰接位的限位结构做了角度限制，盒盖打开到最大角度时不会因为过度翻转扯断连接部位，日常取放物料时不需要额外扶持盒盖，单手就能完成取件操作。

　　在实际选型适配时，这类储物盒可以根据存放物料的重量调整壁厚参数，如果存放较重的金属零件，可以在盒体底部增加网格状加强筋，提升底部的承重能力，避免装满零件后底部出现下凸变形，影响堆叠摆放的平整度；如果是存放有防静电要求的电子类零件，还可以在原料中添加抗静电剂，调整材料配方后就能满足电子车间的防静电存放要求，不需要额外更改整体结构。盒体外侧的边角位置都做了大圆角过渡处理，一方面是避免尖锐边角在搬运过程中划伤操作人员，另一方面圆角结构也能提升盒体的抗冲击性能，意外跌落时应力会沿着圆弧面分散，不会像直角结构那样在边角处出现应力集中导致开裂。

　　从三维建模的细节处理来看，所有的拔模角度都按照注塑工艺的要求做了统一设置，内壁的脱模斜度与外壁保持一致，不会出现倒扣结构导致脱模困难，锁扣位置的弹性臂厚度经过反复校核，既保证了足够的扣合锁紧力，又不会因为弹性臂过硬导致扣合困难，或者过软出现锁止失效的问题。这类储物盒除了工业生产场景使用，也可以适配设备运维的外出工具箱配置，将常用的维修小零件、耗材分类存放在不同的盒体内，外出抢修时可以快速找到对应配件，不需要在杂乱的工具箱内翻找，提升现场运维的工作效率。
