三星Galaxy A20e智能手机外观结构三维数模

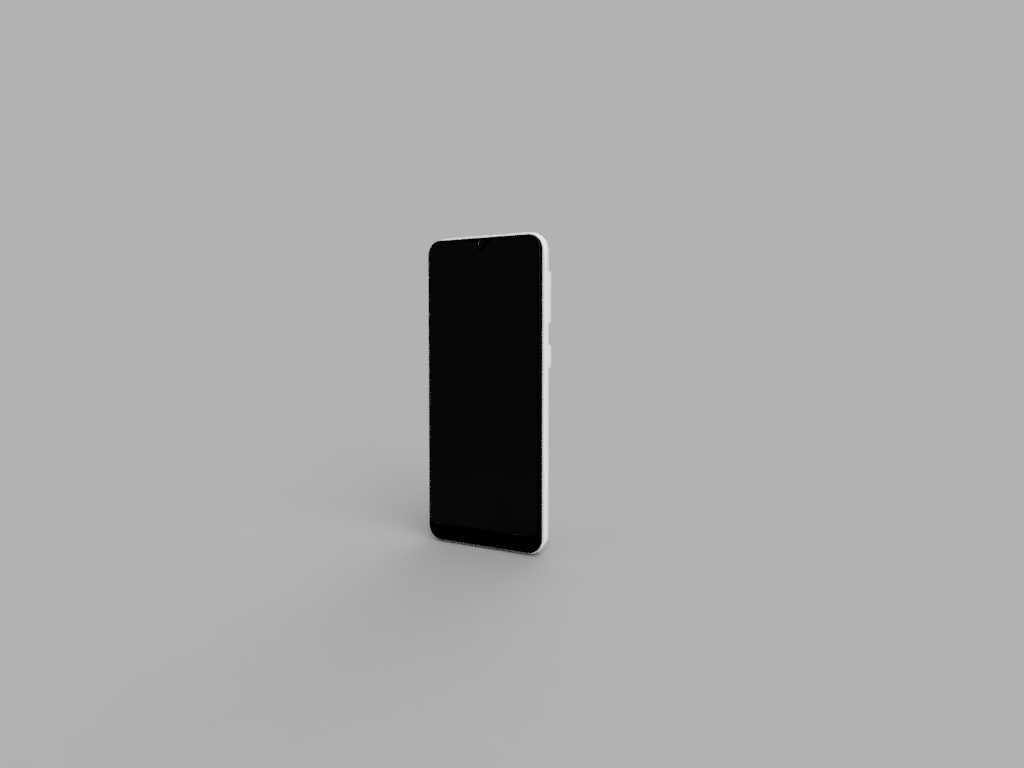

该三维数模完整还原了三星Galaxy A20e的整机外观结构与外部接口布局，可直接用于消费电子领域的外观评审、配件适配开发、结构干涉验证等工作场景。从实际工程应用角度看，这类手持通讯终端的外观数模是手机保护壳、贴膜、外接拓展配件开发的核心基础依据，配件厂商在开模前必须依托精准的整机外轮廓数据做适配校验，避免出现孔位偏移、贴合间隙超差、按键干涉等量产问题，同时也可用于终端展示场景的虚拟样机渲染，替代实体机完成线上产品展示、交互演示等工作。

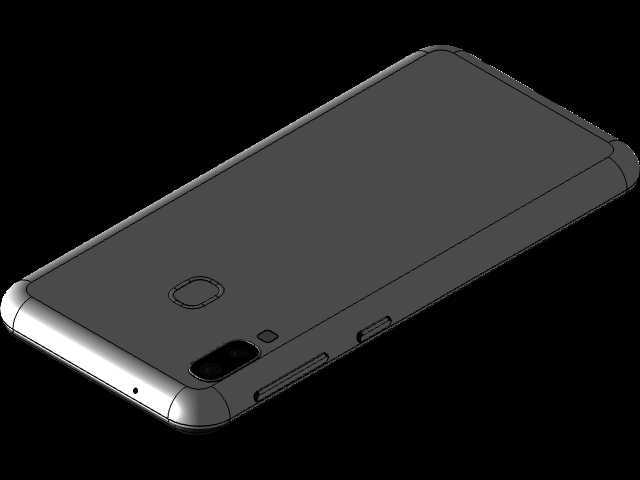

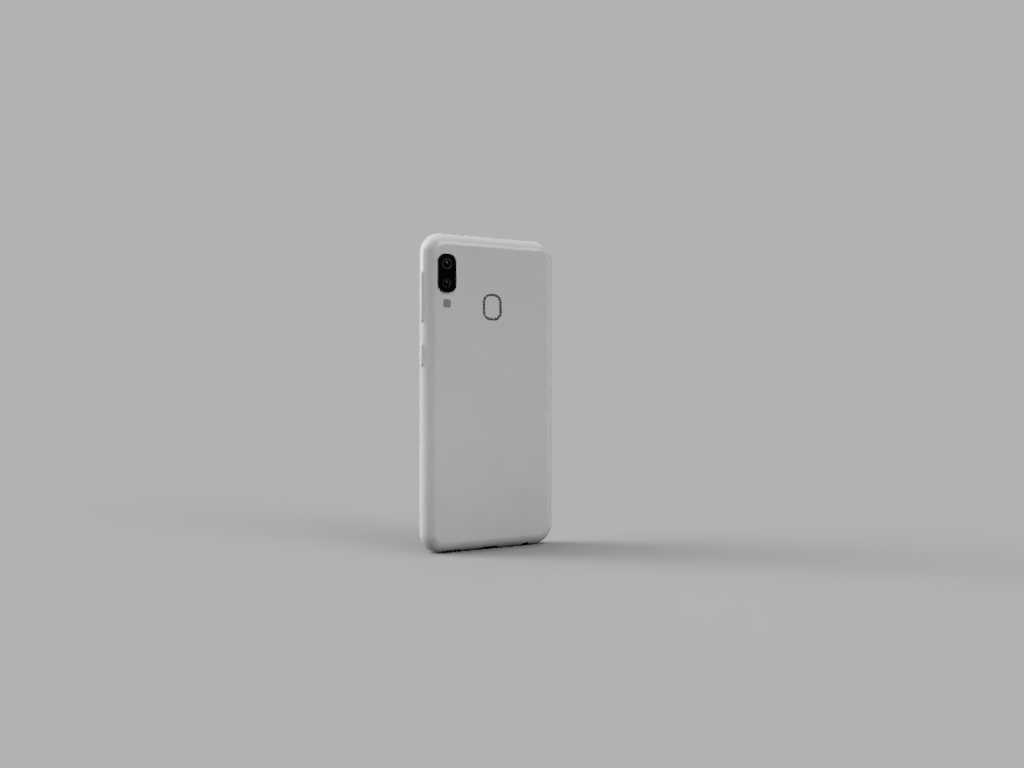

数模完整呈现了整机的背部曲面弧度、中框过渡圆角、后置摄像头模组凸台高度、指纹识别模块的凹陷深度与位置，以及侧边按键的凸起尺寸、底部开孔的排布位置，所有外部可见结构均做了等比例还原，曲面过渡处的G2连续曲率处理贴合量产机型的实际外观效果，没有出现建模过程中常见的曲面褶皱、接缝错位等问题。从设计思路来看，该机型采用了背部一体化曲面设计，中框与后盖的过渡圆弧充分考虑了单手握持的贴合度，手指握持区域的弧度经过人体工学优化，长时间握持不会出现明显的硌手感，后置指纹识别模块的位置设置在背部中上区域，刚好对应单手握持时食指的自然落点，解锁操作无需刻意调整手部姿态。

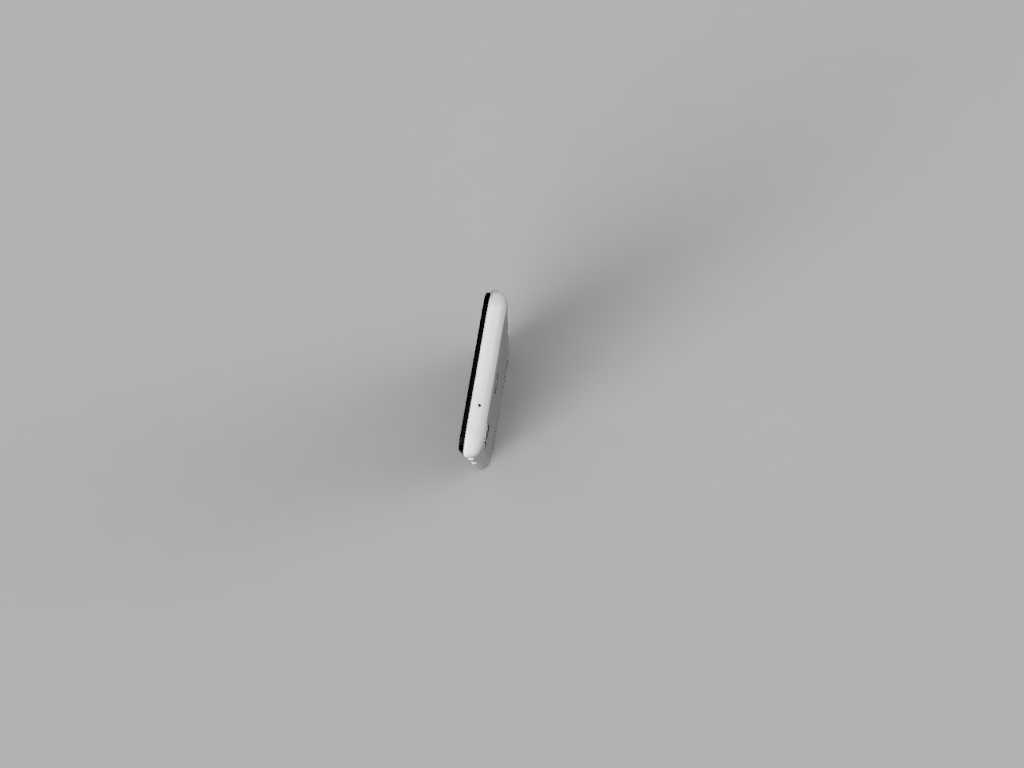

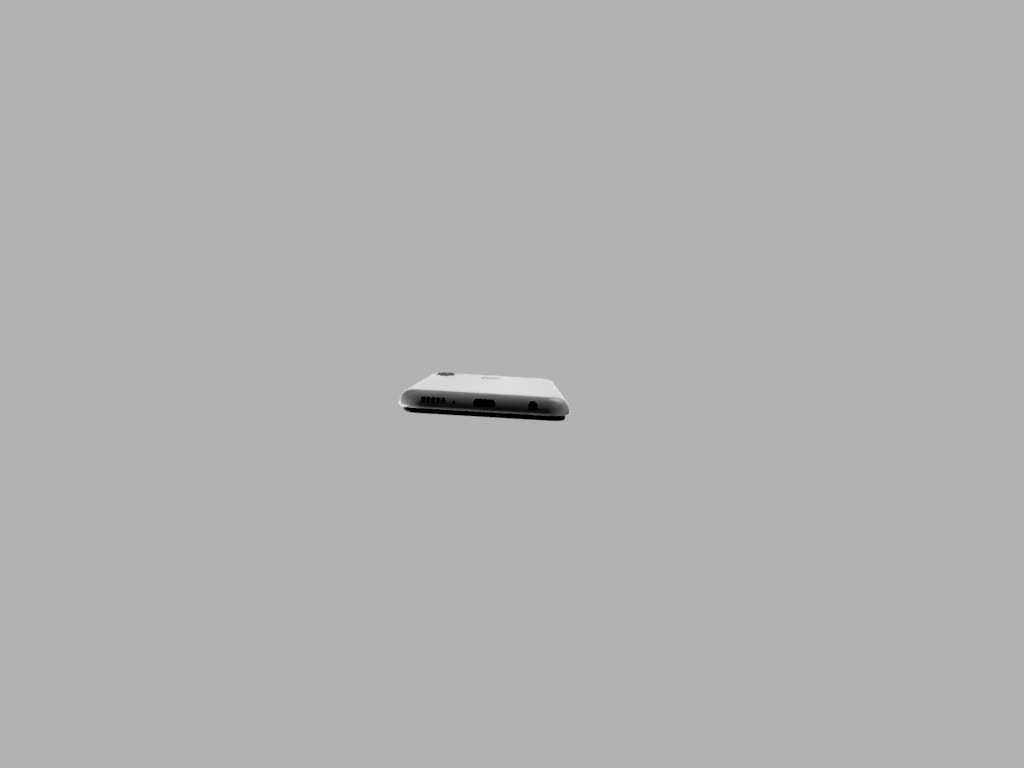

整机的外部接口布局完全符合量产机型的实际排布，侧边分别设置了音量调节按键与电源按键，按键的凸起高度控制在1.2mm左右，按压行程预留了0.3mm的装配间隙，既保证了按压的反馈手感，也避免了按键与保护壳内壁出现卡滞。背部左上角的后置摄像头模组做了局部凸台处理，凸台高度高出后盖平面0.8mm，周边做了0.2mm的倒角过渡，避免日常放置时镜头表面直接与接触面摩擦刮花，摄像头旁的补光灯位置与模组做了一体化平齐处理，没有额外的凸起结构。底部的麦克风开孔、充电接口、扬声器出声孔均按照实际排布位置做了精准还原，开孔的直径、孔位间距都匹配量产机型的实际尺寸，做配件开孔设计时可以直接提取数模上的孔位轮廓做定位参考，不需要反复测量实体机尺寸。

从安装边界与适配尺寸来看，整机的外轮廓尺寸完全匹配实体机的实际参数，长宽厚三个方向的尺寸公差控制在0.1mm以内，中框的四个R角弧度与实体机完全一致，做保护壳建模时可以直接将整机数模作为型腔切除的参考实体，预留0.15mm的装配间隙即可保证保护壳的拆装顺畅度与贴合紧密度。后盖的曲面弧度从中心向四周逐步收窄，边缘处的厚度过渡均匀，做钢化膜、背贴等配件设计时，可以直接提取数模表面的曲面数据做贴合面的匹配设计，避免出现贴膜翘边、贴合气泡等问题。数模中所有外部结构的拔模角度都按照量产注塑件的要求做了处理，侧边按键、摄像头凸台等位置的拔模斜度控制在1.5度，完全符合注塑生产的工艺要求，依托该数模做二次结构设计时不需要额外调整拔模参数，可直接用于后续的模具设计评审工作。

在结构验证场景中，该数模可用于外接配件的干涉检查，比如外接手柄、镜头附加模组、无线充电背夹等配件的适配设计，将配件数模与整机数模做装配校验后，可以提前发现结构干涉、按键遮挡、接口不对位等设计问题，减少实体样机打样的迭代次数，缩短配件开发周期。同时该数模也可用于教学场景中的消费电子结构设计演示，帮助初学者理解手持终端的外观曲面构建思路、人体工学设计要点、外部接口排布逻辑，掌握消费电子产品从外观构思到三维建模落地的完整流程，理解曲面建模中曲率连续、接缝处理、公差预留等实际工程要点，避免建模过程中出现只追求外观效果、忽略实际生产与装配要求的问题。
