黄黑包胶防滑柄工业级钢丝钳结构

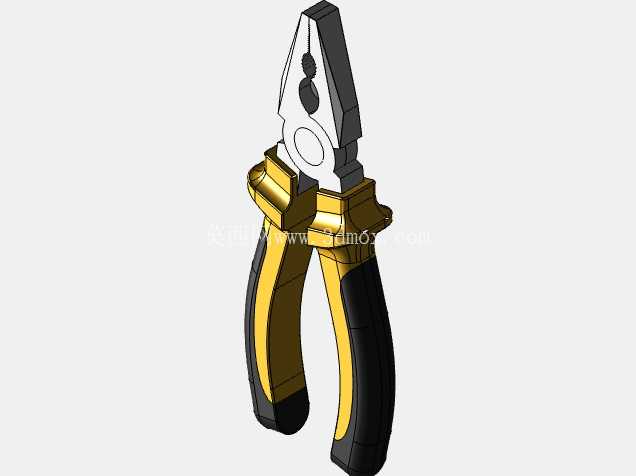

　　这款手动夹持剪切工具的三维结构，围绕车间装配、线束整理、五金维修和现场安装中的高频操作展开。钳头部分采用钢丝钳常见的复合工作区设计，前端平口齿面用于夹持扁钢、垫片、螺母和小型工件，中部圆弧咬口可稳定夹住圆棒、铁丝和管件，靠近转轴的剪切刃口则承担细钢丝、铜丝、铁钉和扎带的切断任务。与单一功能钳具相比，这种组合钳在不更换工具的情况下即可完成夹紧、扭转、拉拔和剪切，适合维修工位、配电箱安装、建筑装潢以及设备维保场景。

　　从结构受力看，钳体以转轴为支点形成典型杠杆增力机构。手柄长度明显大于钳口工作半径，握持端施加较小手力时，钳口可获得较大夹紧力；转轴区域采用加厚圆形轮廓，避免频繁剪切硬丝时出现应力集中。钳头背部的锥形平整面可在狭小空间内辅助敲击、顶靠或对齐零件，但在建模时仍保留了足够的过渡圆角，使热处理后的高碳钢钳头不易在根部开裂。刃口与齿面并非孤立特征，而是和钳头整体锻件轮廓连续过渡，既反映真实制造中的锻压成型思路，也便于后续在工程图中标注热处理区和硬度要求。

　　手柄部分采用黄黑双色包覆形态，黄色硬质骨架承担与金属钳身的连接和传力，黑色软胶覆盖在手掌高频接触区域。软胶表面设置连续防滑纹路，手指弯曲位置形成内凹贴合区，尾部加厚挡边可防止施力时手从柄端滑脱。对于长时间作业的使用者，包胶层能够缓冲金属柄传递的局部压强，剪切硬线材时也能降低手掌震感。两柄之间的张开角度经过取舍：角度过小会导致钳口开口不足，难以夹持较粗圆棒；角度过大则使手掌过度张开，影响握持稳定性。模型中手柄外扩曲线与钳头闭合轨迹相互匹配，能够体现全开、半开和闭合三种状态下的干涉检查重点。

　　外形边界方面，该工具属于细长型手动五金件，整体高度远大于宽度，钳头宽度集中在转轴附近，手柄尾部形成最宽握持区。进行工具箱内衬、工具挂板、工位物料架或自动化工具柜设计时，可依据钳头尖端到柄尾的总长确定竖向存放格尺寸，依据两柄最大张开宽度确定取放间隙；闭合状态下，钳头厚度和手柄叠放区域决定工具卡夹的开口宽度。若用于工具墙挂钩布置，挂钩应靠近重心略偏手柄一侧，使钳体悬挂后保持钳头朝下、柄部稳定，不会侧向翻转。

　　建模处理上，金属钳头与左右包胶手柄需要分件表达，转轴处保留同轴孔与铆钉的装配关系；钳口齿纹、剪切刃斜面、手柄防滑槽和尾部包胶翻边均为影响外观与功能的细节，不能简化成单一光滑实体。钳口闭合时，两侧刃口应形成贴近但不互相穿透的剪切线，齿面咬合区保留均匀间隙，以便模拟夹持薄件时的接触状态。手柄软胶与内部金属柄之间应体现包覆层次，黄色承托件和黑色防滑区的分模界线要顺着手握方向布置，避免出现现实中无法脱模或粘接困难的结构。

　　在实际选型中，这类钳具并不追求大型液压切断设备的极限能力，而是强调随身携带、单手操作和多任务复用。三维模型可用于工具套装展示、维修手册插图、工位5S布置、工具柜泡沫内衬雕刻以及人机握持评审。检查模型时，应重点关注钳头转动是否顺畅、全开位置手柄是否碰撞、闭合后刃口是否对齐、包胶手柄是否覆盖金属锐边，以及齿面夹持区在受力方向上是否具有足够厚度。通过这些结构细节，模型不仅呈现外观，也能反映一把工业组合钳在真实作业中的强度、握持舒适性和空间存放边界。
