协作机器人终端工具快换连接结构简化设计

　　在工业机器人末端执行器的应用场景中，快换装置的核心价值是解决单台机器人适配多类作业工具的切换效率问题，这套简化结构的快换连接组件，主要面向三维建模阶段的终端工具布局验证、工作站方案仿真使用，不需要还原快换装置内部的钢珠锁紧、气路电路对接等复杂结构，仅保留核心的安装对接轮廓与连接基准，能够大幅降低方案阶段的建模工作量，同时保证整体装配干涉检查的准确性。从实际产线应用来看，这类快换结构常部署在多工序混线生产的机器人工作站中，比如单台UR协作机器人需要依次完成搬运、拧紧、视觉检测、打磨等多类作业时，不需要人工反复拆卸螺栓更换末端工具，通过快换结构的定位基准即可快速完成工具侧与机器人侧的对接，大幅缩减工序切换的停机时间，而简化版的模型在方案设计阶段，能够帮助工程师快速完成不同工具的布局排布，验证机器人运动行程内是否存在结构干涉，不需要在方案初期就投入大量精力细化快换装置的内部结构。

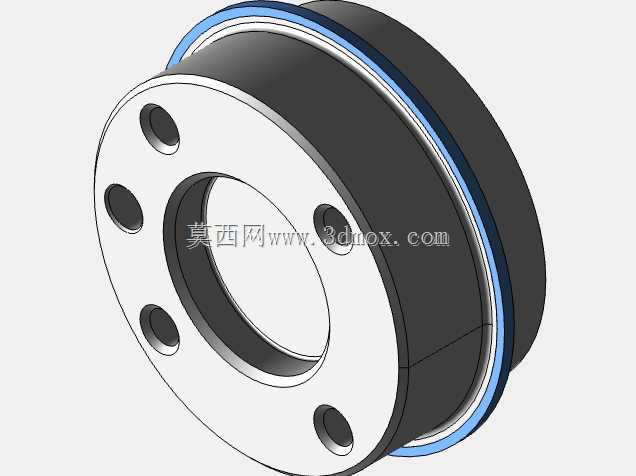

　　从结构设计思路来看，这套简化模型完全遵循UR机器人末端法兰的安装基准，对接面的安装孔位采用圆周均布的设计逻辑，六个沉头安装孔的分度圆直径与UR机器人末端输出法兰的安装尺寸完全匹配，中心通孔的尺寸预留了足够的走线空间，能够满足常规末端工具的气管、线缆穿过需求，不需要额外在侧面设计走线槽，简化了整体结构的轮廓复杂度。模型的主体结构分为机器人侧连接盘与工具侧连接盘两部分，两部分的对接面采用凸台止口定位设计，能够保证对接时的同轴度要求，避免工具安装后出现偏心导致的机器人重复定位精度下降，外圈的环形密封槽结构在简化模型中也做了保留，能够提醒工程师在后续细化设计时预留密封圈的安装位置，满足部分作业场景下的防尘、防切削液侵入需求。

　　从安装边界尺寸来看，这套快换结构的整体外径控制在与UR机器人腕部外径接近的尺寸范围内，不会因为加装快换装置导致腕部尺寸过大，影响机器人在狭窄空间内的作业可达性，整体厚度方向的尺寸做了压缩设计，尽可能减少快换装置对机器人末端负载的额外占用，让机器人的有效负载能够更多分配给末端作业工具。在实际建模使用过程中，这套简化结构可以直接导入到机器人工作站的装配体中，作为机器人末端与各类工具的连接基准件，工程师只需要将不同的末端工具模型装配到快换装置的工具侧接口上，即可快速完成整套工具的装配切换，不需要每次都重新匹配法兰安装孔位，大幅提升方案建模的效率。同时模型保留的止口定位、安装孔位、密封槽等关键结构特征，也能够为后续的详细设计提供准确的基准参考，避免方案阶段的结构布局在细化设计时出现尺寸冲突。不同于完整结构的快换装置模型，简化版本剔除了内部的锁紧机构、弹性元件、气路接头等非外观基准结构，整个模型的曲面数量更少，在进行机器人运动仿真时能够降低软件的运算负载，提升大装配体下的操作流畅度，非常适合前期方案汇报、工作站布局演示、干涉检查等场景使用。

　　在结构细节上，连接盘的安装孔采用沉头孔设计，能够保证螺栓安装后头部不突出连接盘表面，避免对接时出现干涉，对接面的平面度基准在模型中也做了明确的区分，能够提醒后续加工时保证对接面的平面度要求，确保两部分对接时能够完全贴合，不会出现间隙导致的连接刚性下降。外圈的环形槽除了可以安装密封圈之外，也可以作为状态标识环的安装位置，方便现场操作人员快速识别快换装置的锁紧状态，这一特征的保留也让简化模型不会丢失实际产品的关键外观特征，在做方案渲染时能够呈现更贴近真实产品的视觉效果。
