适配运动相机的2208规格云台无刷电机结构

在小型航拍云台、手持稳定器这类对重量、扭矩输出精度要求极高的应用场景里，适配100-200g负载级别的无刷电机一直是结构选型的核心部件，这款2208规格90KV的外转子无刷电机，正是针对挂载Gopro3这类运动相机的轻量化云台场景开发的结构方案。从实际使用场景来看，这类电机主要承担云台轴系的姿态调整驱动任务，区别于动力类无刷电机追求高转速大拉力的设计取向，云台用无刷电机更侧重低速下的扭矩平顺性、齿槽转矩抑制能力，以及转动过程中的阻尼一致性，避免画面出现高频抖动或者姿态调整时的卡顿顿挫。

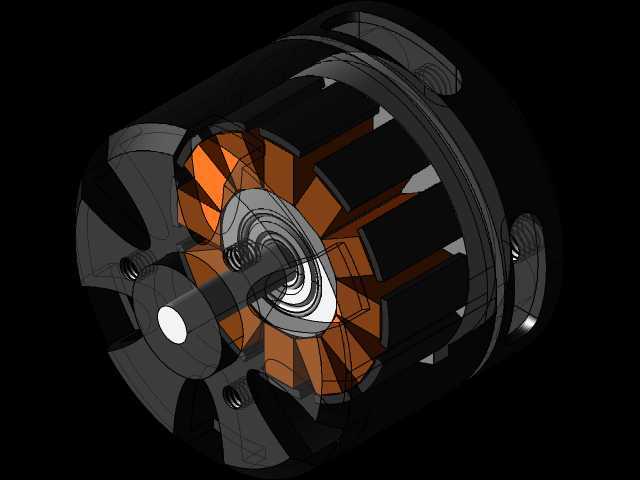

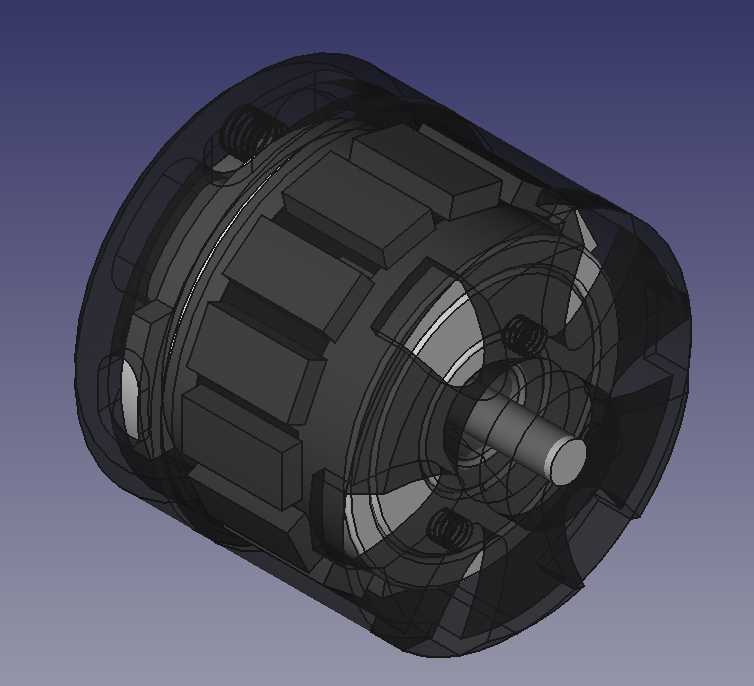

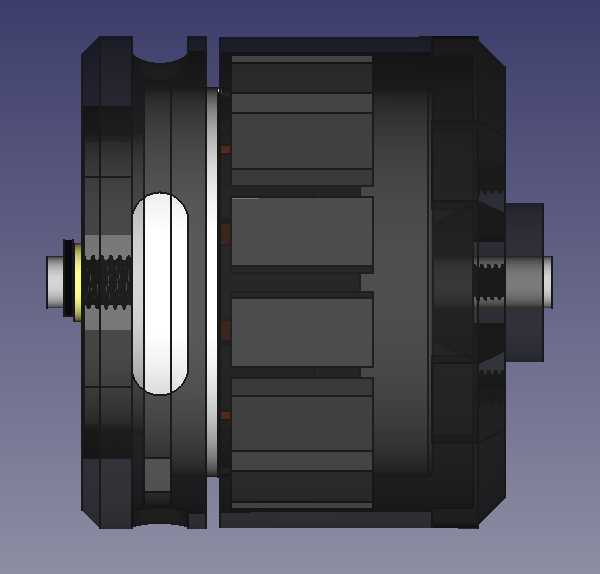

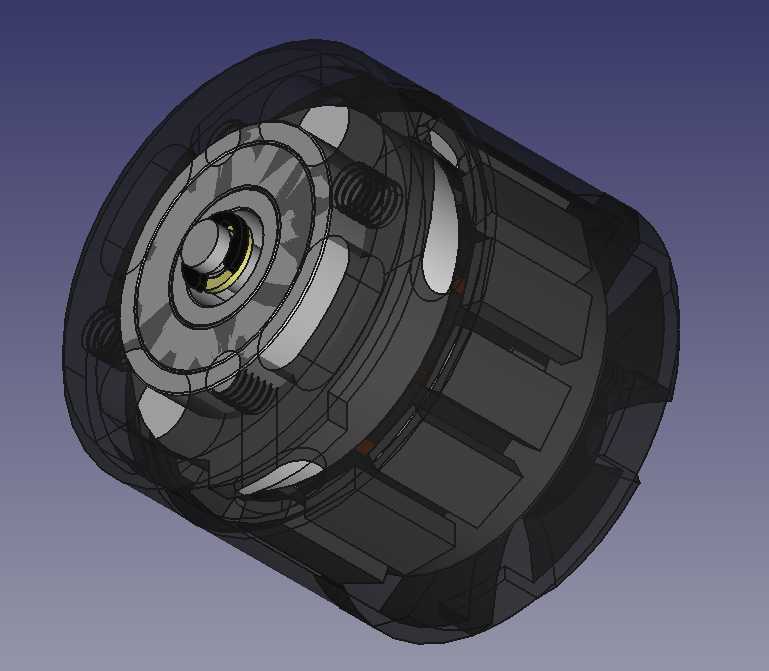

从结构设计思路上看，这款电机采用外转子布局，定子绕组集中绕制在矽钢片叠压而成的铁芯上，铁芯的槽型经过优化，每槽绕组的匝数匹配90KV的转速常数设计，确保在常用的3-4S供电区间内，转速控制精度满足云台姿态微调的需求。转子部分采用一体式薄壁磁轭搭配径向充磁的永磁体，磁钢的排布采用多极集中布局，既保证了气隙磁场的均匀度，又尽可能压缩转子部分的重量，降低电机自身转动惯量，提升姿态响应速度。从剖面结构能看到，电机的中空轴设计预留了走线空间，方便云台的信号线、电源线从轴中心穿过，避免走线外露干扰云台转动，也减少线材拉扯带来的额外阻尼，这是云台类驱动电机和普通动力电机非常核心的结构差异。

在安装边界上，这款电机的定子底座预留了标准的安装孔位，孔位间距匹配小型两轴、三轴云台的通用安装规格，转子端的安装面适配运动相机挂载支架的固定尺寸，整体径向尺寸控制在22mm级别，轴向长度控制在8mm区间，整体重量控制在十余克的水平，完全适配100-200g总负载的云台系统，不会因为电机自重过大挤占挂载设备的重量配额。实际装配过程中，电机的轴承采用双微型深沟球轴承支撑，前后轴承的跨距经过优化，既保证了转子转动的同轴度，又能承受云台俯仰、横滚方向的小幅径向载荷，避免长期使用后出现转子扫膛或者转动卡滞的问题。

从功能特性来看，这款电机的KV值设定为90，意味着每提升1V供电电压，电机空载转速提升90转，这个参数区间刚好匹配云台常用的正弦波驱动方案，在低速转动时能够实现非常平滑的扭矩输出，不会出现步进式的转动顿挫。定子绕组的绝缘处理采用浸漆工艺，既提升了绕组的散热能力，又避免在高空低温环境下出现绕组绝缘层开裂的问题，磁钢和磁轭之间采用耐高温结构胶粘接，配合转子端的限位台阶，即使在云台快速调整姿态产生的离心力作用下，也不会出现磁钢移位脱落的问题。在实际选型匹配时，这类电机通常搭配专用的云台驱动板，通过位置传感器反馈实现闭环控制，而电机本身的结构精度直接决定了整个云台系统的控制精度，比如定子和转子的同轴度公差控制在0.02mm以内，气隙均匀度偏差不超过0.05mm，才能保证转动过程中磁拉力均匀，不会出现周期性的阻力波动，影响画面稳定性。

很多刚接触云台结构设计的工程师容易混淆动力电机和云台电机的设计差异，往往会选择同尺寸的高KV动力电机替代，实际使用时会发现低速扭矩不足、转动不平顺、发热量大等问题，而这款专门针对云台场景设计的电机，从铁芯叠厚、绕组线径、磁钢牌号选择上都做了针对性匹配，比如铁芯叠厚没有盲目追求大扭矩而增加，而是平衡扭矩输出和自身重量，绕组采用多股细线并绕的方式，降低低速下的涡流损耗，磁钢选用高矫顽力的牌号，保证在小幅高频震动的使用环境下不会出现退磁问题。在安装适配性上，电机的出线方向做了侧向预留，不会和云台的相邻结构件产生干涉，底座的安装面平面度控制在0.01mm以内，装配时不需要额外加调整垫片就能保证定子安装的水平度，减少后期调试的工作量。对于需要搭建轻量化运动相机云台的结构工程师来说，这个结构方案可以直接复用在自身的云台设计中，根据实际的负载重心分布微调安装孔位即可，不需要从零开始完成电机的磁路、结构设计，能够大幅缩短产品开发周期，同时经过实际场景验证的结构参数，也能避免自主设计时容易出现的磁路不合理、安装干涉、重量超标等常见问题。
