适配2.5英寸FPV的微型外转子无刷电机

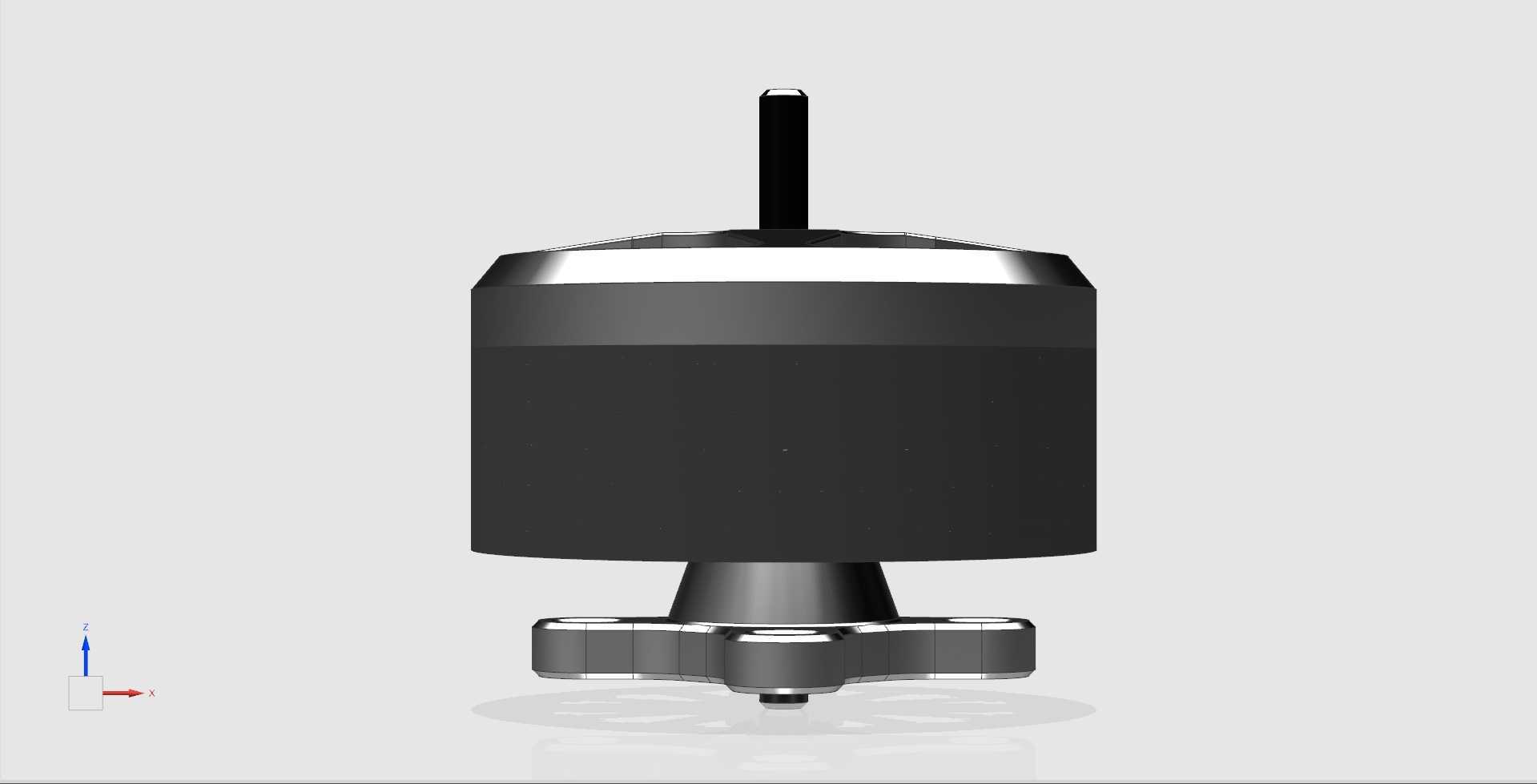

做微型穿越机动力选型快五年，经手的小尺寸外转子电机少说也有两三百款，这款1504.5规格的无刷电机，是针对2.5英寸FPV机型做动力匹配时，平衡重量、推力、响应速度的典型优化方案。先从安装边界说起，这类小级别电机的安装孔位严格遵循微型穿越机的通用安装标准，底部四个固定孔的孔距适配市面上绝大多数2.5英寸机臂的安装座，输出轴的直径和长度刚好匹配对应规格的螺旋桨锁紧结构，不会出现轴长过短导致桨夹压不紧、或是轴长过长增加额外转动惯量的问题，整机装配时不需要额外做孔位扩孔或者轴体切割，能直接适配标准机架的安装公差。

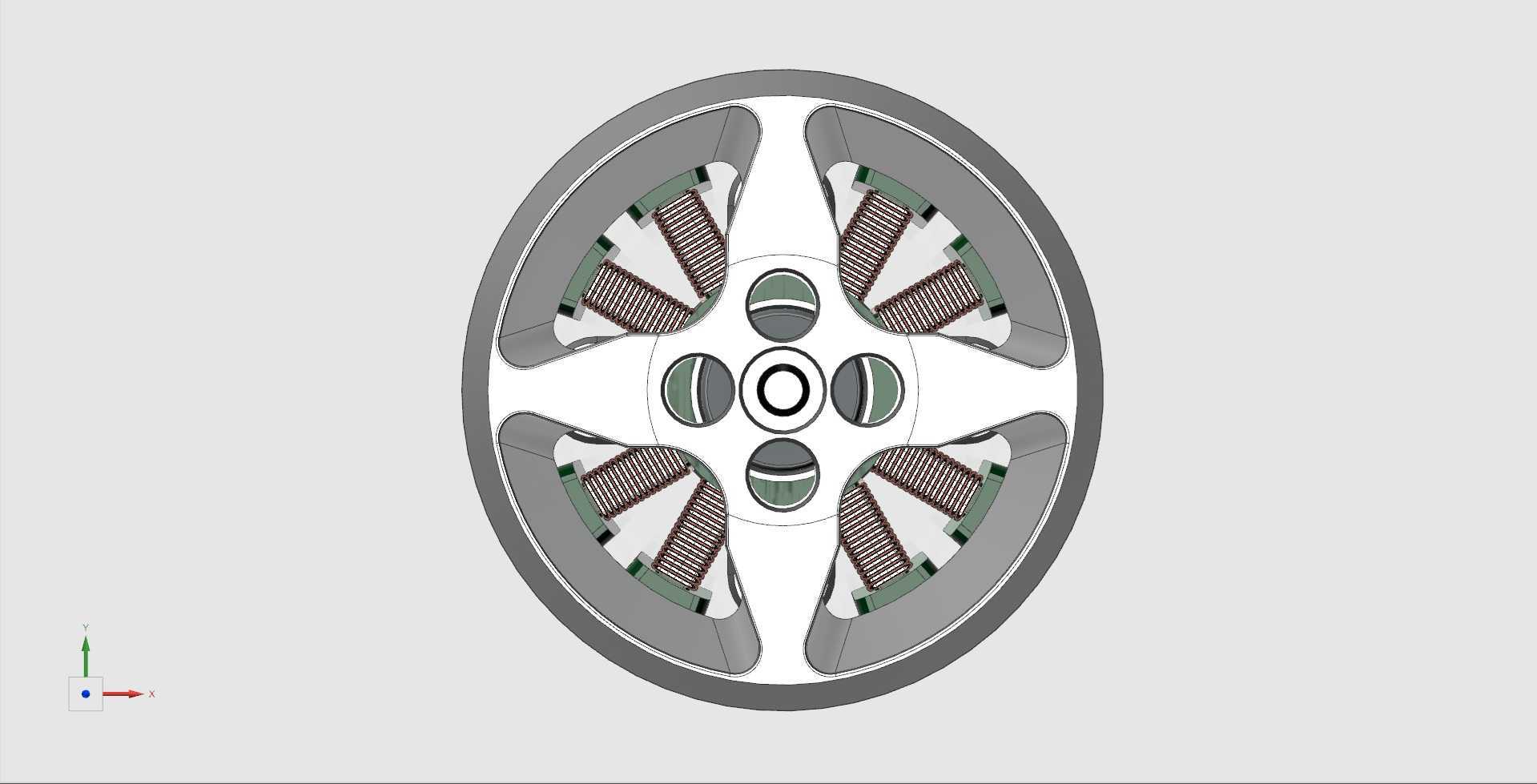

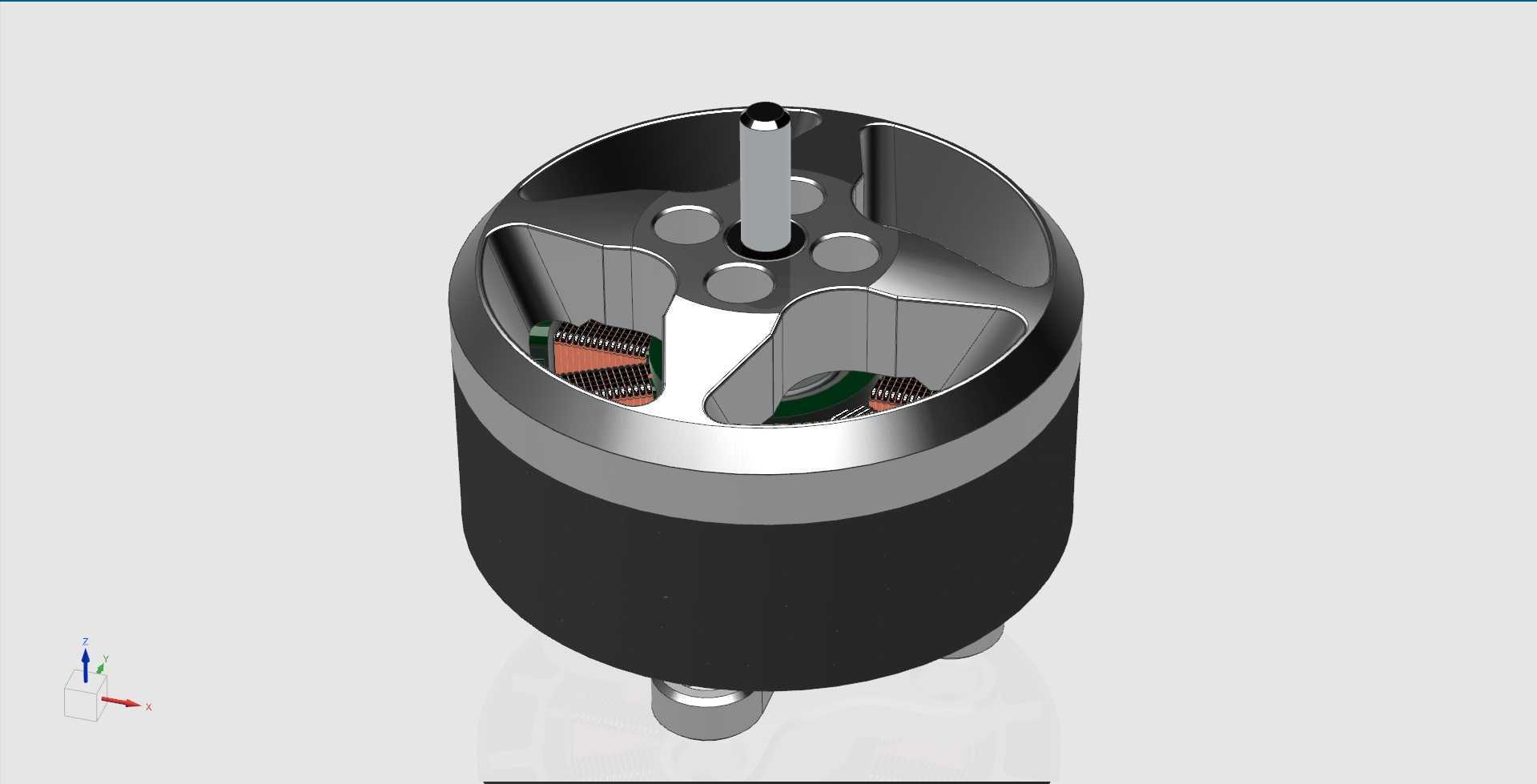

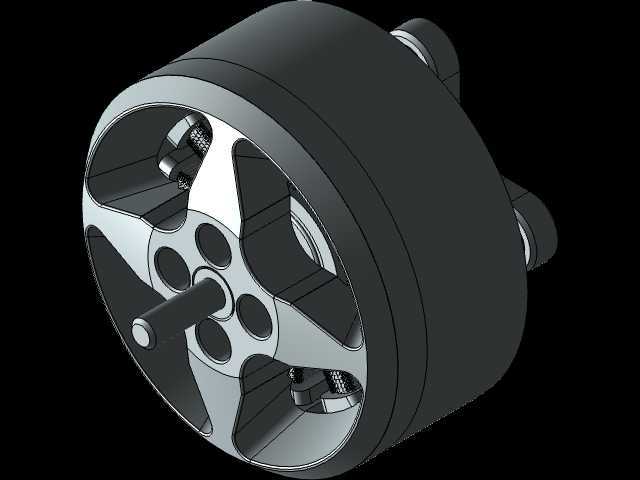

从实际应用场景来看，2.5英寸FPV机型本身定位是室内小空间穿越、近景航拍跟拍，对动力单元的重量敏感度极高，这款电机的定子和转子配比做了针对性调整，定子叠厚控制在合理区间，既不会因为叠厚过小导致低转速下扭矩不足、做动作时掉转明显，也不会因为叠厚过大增加机头重量，导致整机重心偏移、飞控PID调试难度上升。转子外壳采用一体化切削的结构，外壳上的镂空开孔不是单纯的装饰设计，一方面是在保证壳体结构强度的前提下尽可能降低转子自重，减少转动惯量，让电机的油门响应速度更快，打杆时的动力跟进没有迟滞；另一方面这些开孔刚好对应内部定子绕组的位置，飞行时的迎面气流可以直接穿过开孔带走绕组工作时产生的热量，避免连续大油门飞行时绕组温度过高导致磁钢退磁、电机效率骤降。

拆开看内部结构的话，绕组的绕线方式是针对小螺距2.5英寸螺旋桨做的匹配，KV值设定刚好适配2-4S的微型航模锂电池，在搭配对应规格的三叶桨时，单电机最大静推力能覆盖2.5英寸机型整机起飞重量的1.5倍以上，预留足够的动力冗余做翻滚、破S这类特技动作，同时巡航状态下的电流控制在较低区间，能保证整机的续航时间不会因为动力冗余过高被压缩。输出轴和转子外壳的连接采用过盈配合加顶丝固定的双重结构，应对飞行中的高频振动和急加速急减速的冲击时，不会出现轴体松动、转子扫膛的问题，底部的轴承采用微型深沟球轴承，径向间隙控制在微米级，高速转动时的抖动量极小，不会因为电机本身的振动导致飞行画面出现果冻效应，这一点对搭载微型飞行摄像机的机型来说尤为重要。

设计思路上，这款电机没有盲目追求极限推力参数，而是把重点放在了动力输出的线性度上，从怠速到满油门的动力输出曲线调校得非常平缓，不会出现小油门区间动力突兀、大油门区间动力疲软的问题，新手操控时不容易因为油门把控不当出现炸机，老手做精细动作时也能精准控制动力输出。电机的出线长度做了精准控制，刚好够从机臂内部穿到飞控电调的安装位置，不需要额外剪线焊接，减少装机时的工作量，出线处做了防拉扯的应力释放结构，炸机时不会因为线体被拉扯导致焊点脱落。另外转子外壳的边缘做了小角度的倒角处理，炸机碰撞时机臂或者障碍物不会直接磕到转子的薄壁结构，降低外壳变形的概率，日常使用时的维护成本更低。

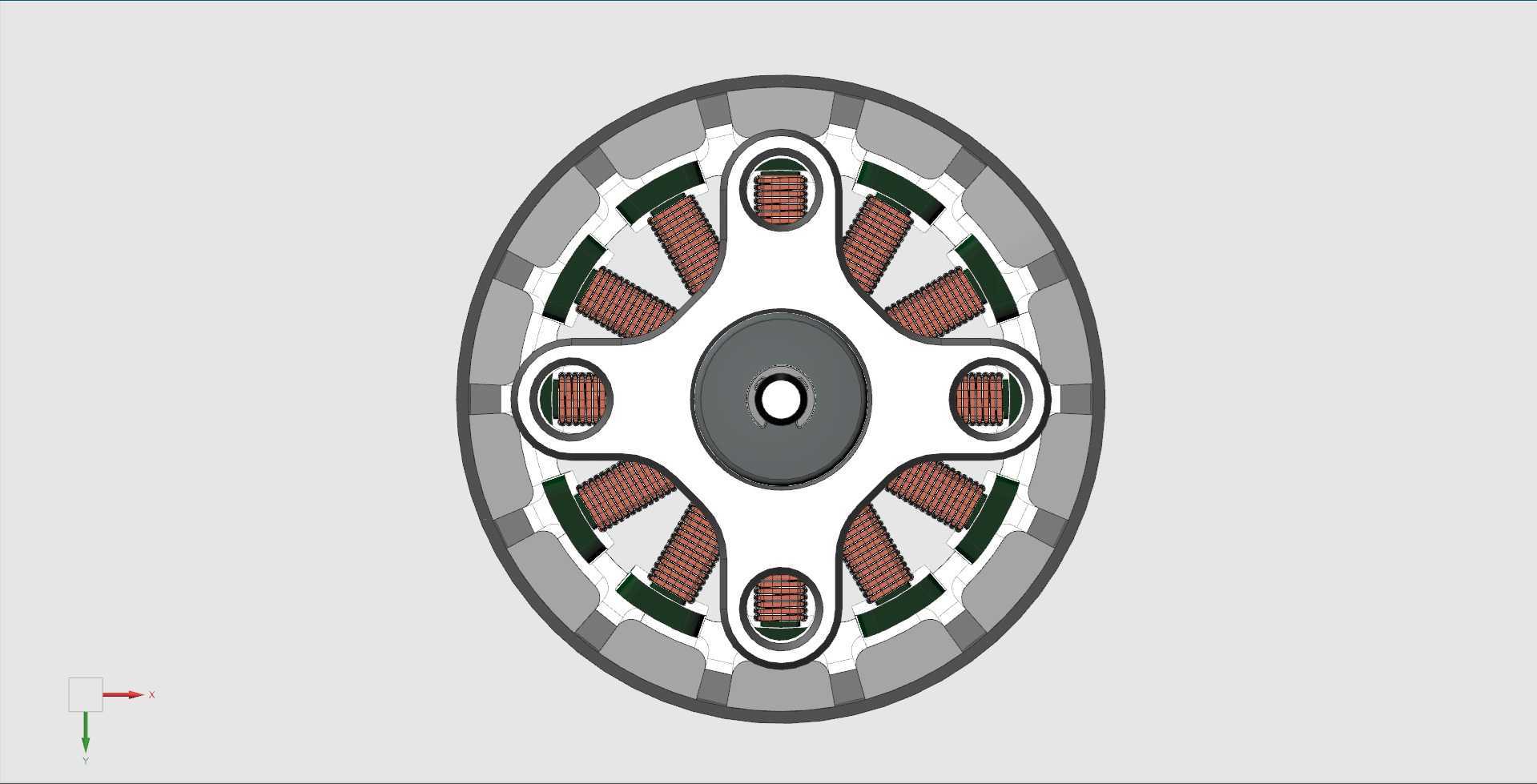

从三维建模的角度来说，这个模型把电机内部的绕组排布、磁钢贴合位置、轴承安装位都做了还原，不是单纯的外观壳体模型，做整机装配干涉检查时，可以直接导入机架装配体，验证电机和机臂、电调、摄像头安装位的间隙是否合理，模拟转动时转子和周边部件会不会出现剐蹭，也能用来做整机的重心配平计算，提前估算动力单元的重量分布，给飞控的参数调试提供参考。做结构优化时，也可以基于这个模型的基础尺寸，调整定子叠厚、绕组参数来适配不同KV值的需求，或是修改外壳的镂空结构来优化散热效率，不用从零开始测绘建模，能节省不少前期设计的时间。
