NEMA17规格42mm单轴步进电机结构设计

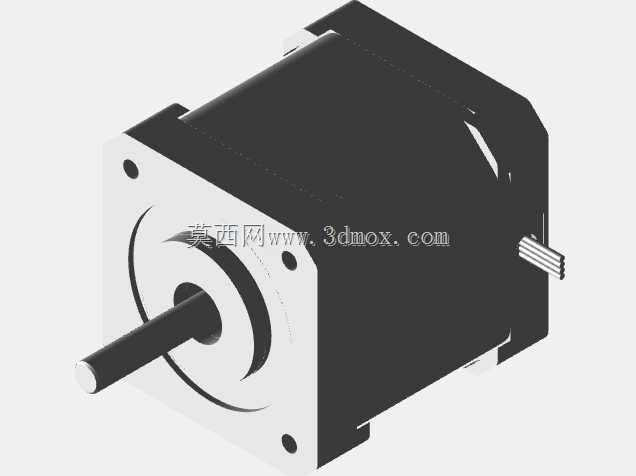

　　从实际应用场景来看，这类小力矩步进电机覆盖的领域极广，桌面级3D打印机的XYZ轴进给、小型雕刻机的主轴进给、点胶机的位移平台驱动、自动锁螺丝机的滑台动力、小型传送带的驱动、实验室自动化分析设备的样本传送机构，甚至是小型电动云台的转动驱动，都能见到它的身影。这类电机的设计思路非常务实，没有冗余的结构，方形机壳兼顾了散热性能和安装便利性，机壳表面的冲压筋条既可以增强壳体刚性，也能增大散热面积，长时间运行时能把绕组产生的热量更快散到空气中，避免温升过高导致力矩衰减。输出端的轴承采用双轴承支撑结构，前端轴承靠近输出轴端面，能承受一定的径向负载，后端轴承辅助支撑，保证输出轴的径向跳动控制在合理范围内，搭配联轴器使用时能减少传动抖动。做小型自动化设备选型的工程师，对NEMA17规格的步进电机不会陌生，这款单轴输出的42步进电机，是桌面级设备里出镜率极高的动力执行件。先从安装边界说起，这类电机的法兰安装面严格遵循NEMA17标准，安装孔中心距为31mm，法兰外形为42mm见方，输出轴直径常规为5mm，轴伸长度根据不同力矩版本略有差异，安装时要注意轴伸端和负载联轴器的配合公差，避免过盈量太大导致装配时顶坏电机前端轴承。

　　出线端采用直出排线设计，线序对应两相四线绕组，接线时可以直接匹配市面上绝大多数的步进驱动器，不需要额外改线，绕组的电流参数匹配常规的A4988、DRV8825这类桌面设备常用的驱动芯片，不需要额外定制驱动参数。从结构设计的细节来看，电机的定子和转子配合间隙控制得非常精准，既保证了转动时的磁隙均匀，避免出现低速卡顿的问题，也不会因为间隙太小导致装配难度提升、转动阻力变大。前端盖和机壳采用定位销定位，装配时能保证前后轴承的同轴度，减少电机运行时的噪音和振动。后端盖预留了固定孔位，如果需要加装编码器改成闭环步进，也有对应的安装位置，不需要额外加工转接件。

　　在做设备结构设计时，这类电机的安装空间预留非常好计算，因为42见方的外形是标准尺寸，只需要在安装板上开出对应的四个M3安装孔，预留出电机本体的长度空间，同时给输出端的联轴器、负载端的支撑结构留出足够的避让空间即可，不需要做复杂的仿形设计。很多新手工程师做选型时容易忽略电机的出线方向，这款直出排线的版本在安装时要注意给线缆留出弯折半径，避免线缆被机壳或者安装板挤压破皮导致短路。另外在搭配负载时，要注意电机的矩频特性，转速升高时输出力矩会逐步下降，选型时要核算负载的转动惯量和所需扭矩，避免高速段力矩不足导致丢步。

　　从建模的角度来说，还原这款电机的结构时，要重点注意安装孔的位置度公差，输出轴的键槽或者扁位尺寸（如果带扁位的版本），还有机壳和端盖的配合止口尺寸，这些尺寸如果建模出现偏差，会导致实际装配时出现干涉，或者安装孔对不上的问题。很多工程师在做设备三维装配时，会直接调用这类标准电机的模型，不需要自己从零绘制，能节省大量的建模时间，只需要核对好对应型号的机身长度、轴伸长度，就能直接放到装配体里做干涉检查，提前发现结构设计里的空间冲突问题。这类步进电机作为标准化的传动执行元件，结构经过了多年的市场验证，可靠性高，成本可控，是小型自动化设备里性价比极高的动力选择，在做结构设计时只要匹配好对应的驱动器、合理设置加减速参数，就能获得非常稳定的运行效果。
