Dayton五英寸中低音扬声器结构设计

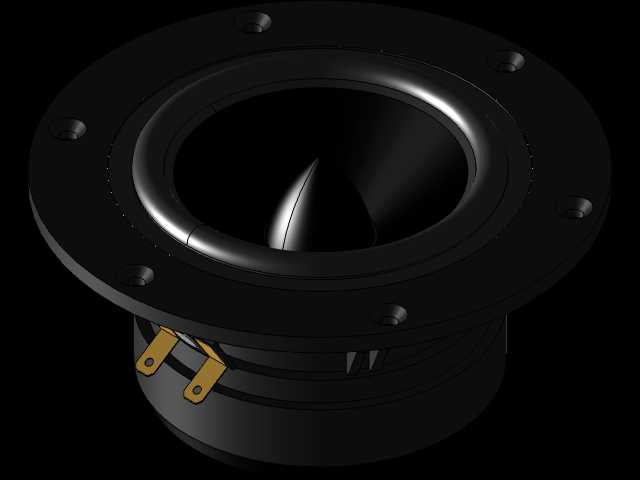

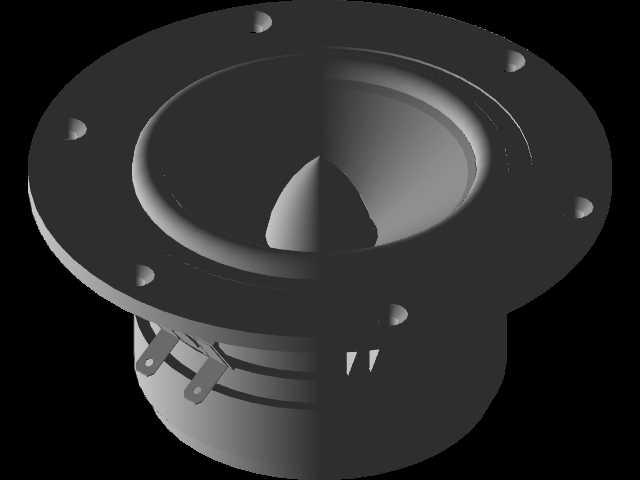

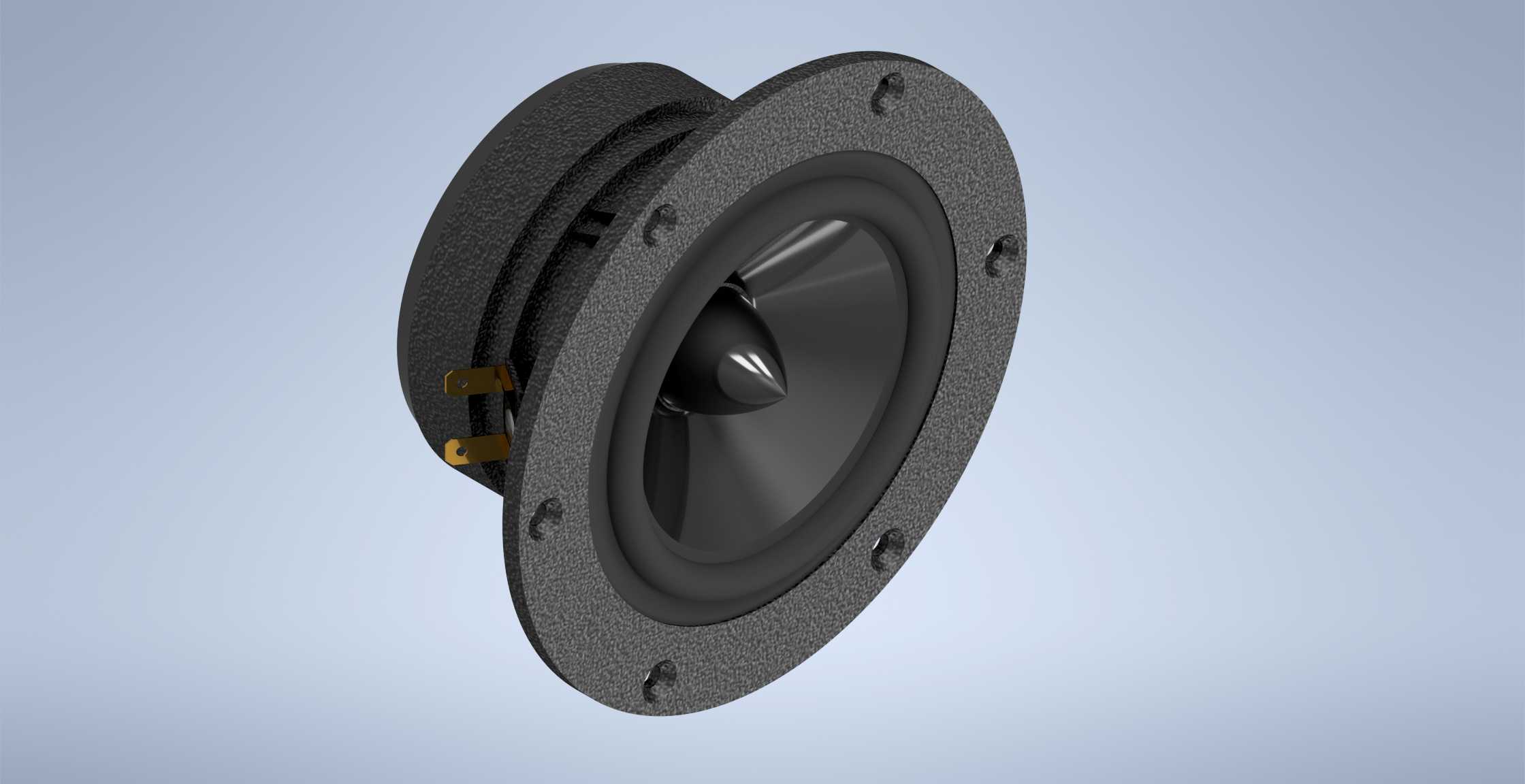

　　这款五英寸锥盆扬声器的三维结构，完整还原了民用及专业音频领域常用的中低音换能单元的全部装配细节，在做音箱系统开发、嵌入式音频设备集成时，这类单元的三维数模是结构干涉校验、安装位匹配的核心参考依据。从实际应用场景来看，这类五英寸中低音单元常被用在桌面HiFi音箱、家庭影院卫星箱、车载音响改装、公共广播吸顶音箱的结构中，负责重放80Hz-4kHz频段的音频信号，是衔接高音单元与低音单元、保证中频人声与低音乐器质感的核心部件。

　　从结构设计思路来看，该单元采用了圆形沉边安装法兰的结构，法兰盘上均匀分布6个沉头安装孔，安装时可通过M4规格的螺丝将单元固定在音箱面板的预设开孔上，法兰盘与盆架为一体化注塑加表面磨砂处理的结构，既保证了安装面的平面度，又能减少安装时的共振传递。单元整体的安装开孔直径为116mm，法兰总外径135mm，单元背部磁路结构的总深度为62mm，在做音箱腔体设计时，需要预留至少65mm的背部净空，避免磁钢与腔体内部的吸音棉、分频器元件产生干涉。

　　振膜部分采用了掺纸纤维的锥盆结构，锥盆中心设置了铝合金材质的相位锥，这个相位锥的作用是改善单元高频段的离轴响应，减少锥盆分割振动带来的频响峰谷，同时还能在大音量工作时打散振膜中心区域的气流，降低气流噪声。折环采用了丁基橡胶材质的半圆弧结构，折环的顺性经过匹配设计，能够保证振膜做长冲程往复运动时的线性度，减少大动态下的失真。弹波部分采用了棉质浸树脂的定心支片，支片上的同心波纹能够为振膜提供稳定的径向支撑，保证音圈在磁隙中始终处于居中位置，不会出现擦圈的问题。

　　磁路部分采用了铁氧体外磁式结构，磁钢外径为70mm，厚度为12mm，上下夹板采用了低碳钢材质，经过导磁优化设计，磁隙宽度控制在1.2mm，能够为音圈提供均匀的磁场环境，保证单元的灵敏度与失真控制水平。音圈采用了25mm直径的耐高温骨架，绕线采用铜包铝材质，在保证导电性能的同时降低了运动部件的重量，提升了单元的瞬态响应速度。接线端子设置在盆架的侧下方，采用了镀金的插片式端子，能够适配常见的2.8mm规格的接插件，方便音箱生产时的快速接线，端子与盆架之间设置了绝缘垫片，避免接线时出现短路问题。

　　在做结构装配校验时，需要注意单元法兰盘的沉孔深度为2mm，安装时如果在音箱面板与单元法兰之间加装密封泡棉，泡棉的厚度不宜超过1.5mm，避免安装后单元突出面板过多影响外观。单元的两个安装孔位的中心距为124mm，在设计音箱面板开孔时，需要在开孔边缘预留至少3mm的法兰搭接宽度，保证安装后的结构强度。另外单元背部的磁钢部分带有倒角结构，在腔体内部做布线时，线材需要避开磁钢的边缘位置，避免单元工作时的振动磨损线材绝缘层。

　　从声学性能匹配的角度来看，这款单元的谐振频率在55Hz左右，在设计音箱腔体时，推荐采用4L左右的密闭箱容积，或者8L左右的倒相箱容积，倒相管的调谐频率设置在50Hz左右，能够获得比较平直的低频响应。在做分频器设计时，单元的分频点建议设置在2.5kHz以下，避免单元在高频段出现明显的指向性变窄的问题，与高音单元衔接时需要做好相位匹配，保证分频点处的频响平滑。
