立式万能铣床结构三维设计成果

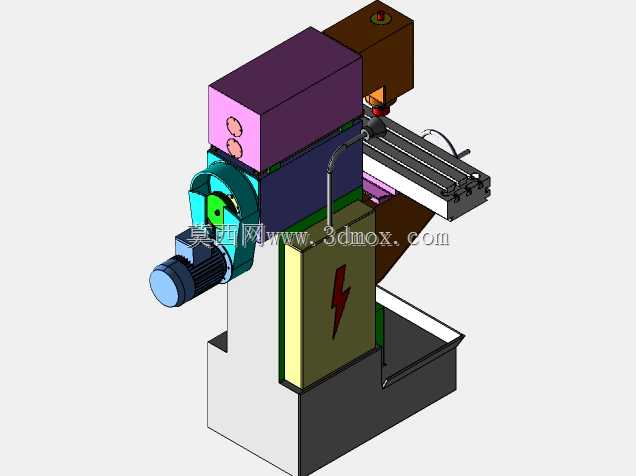

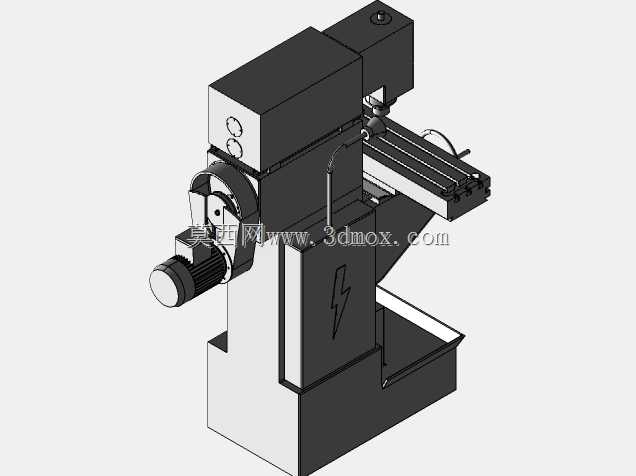

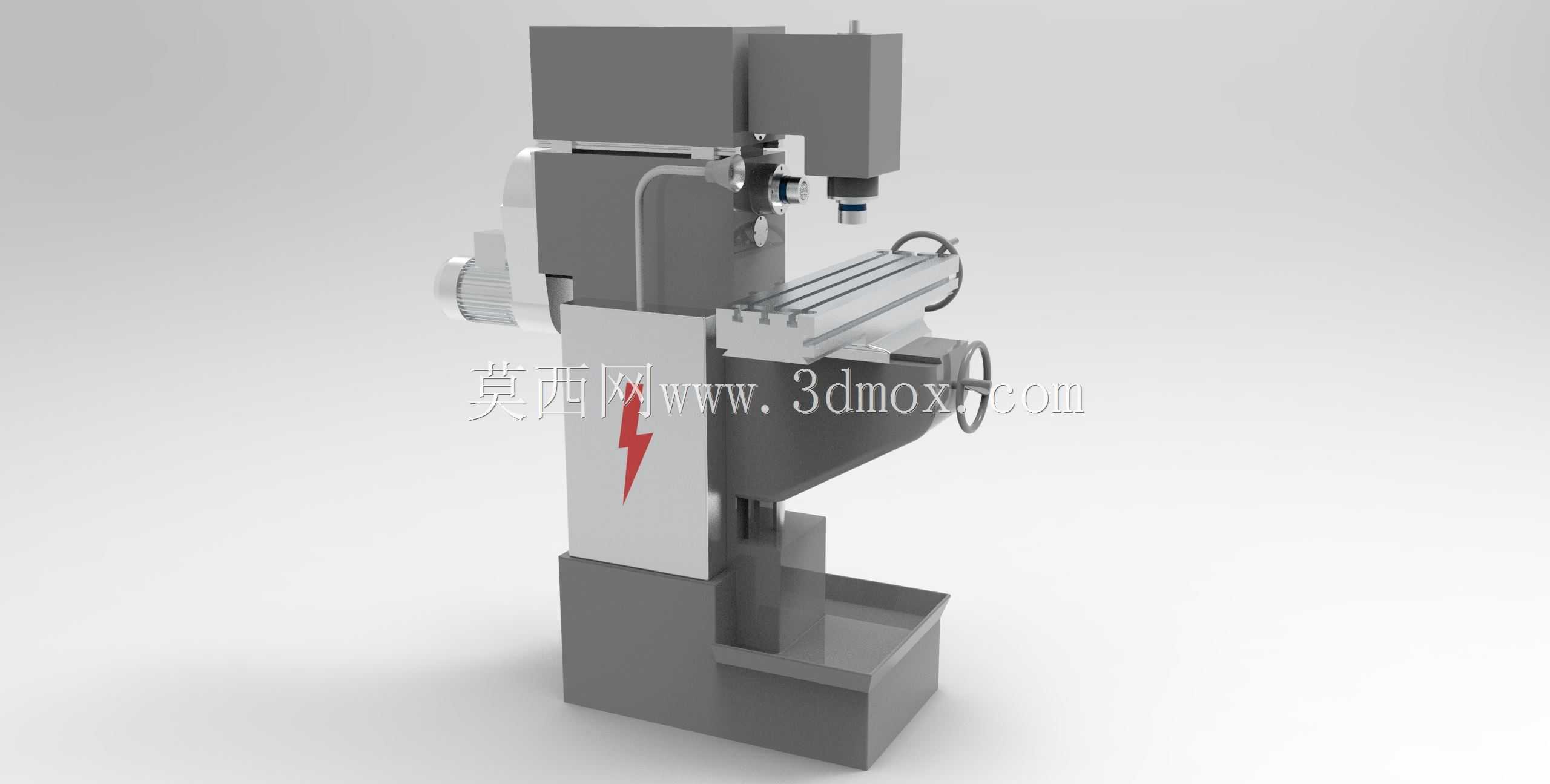

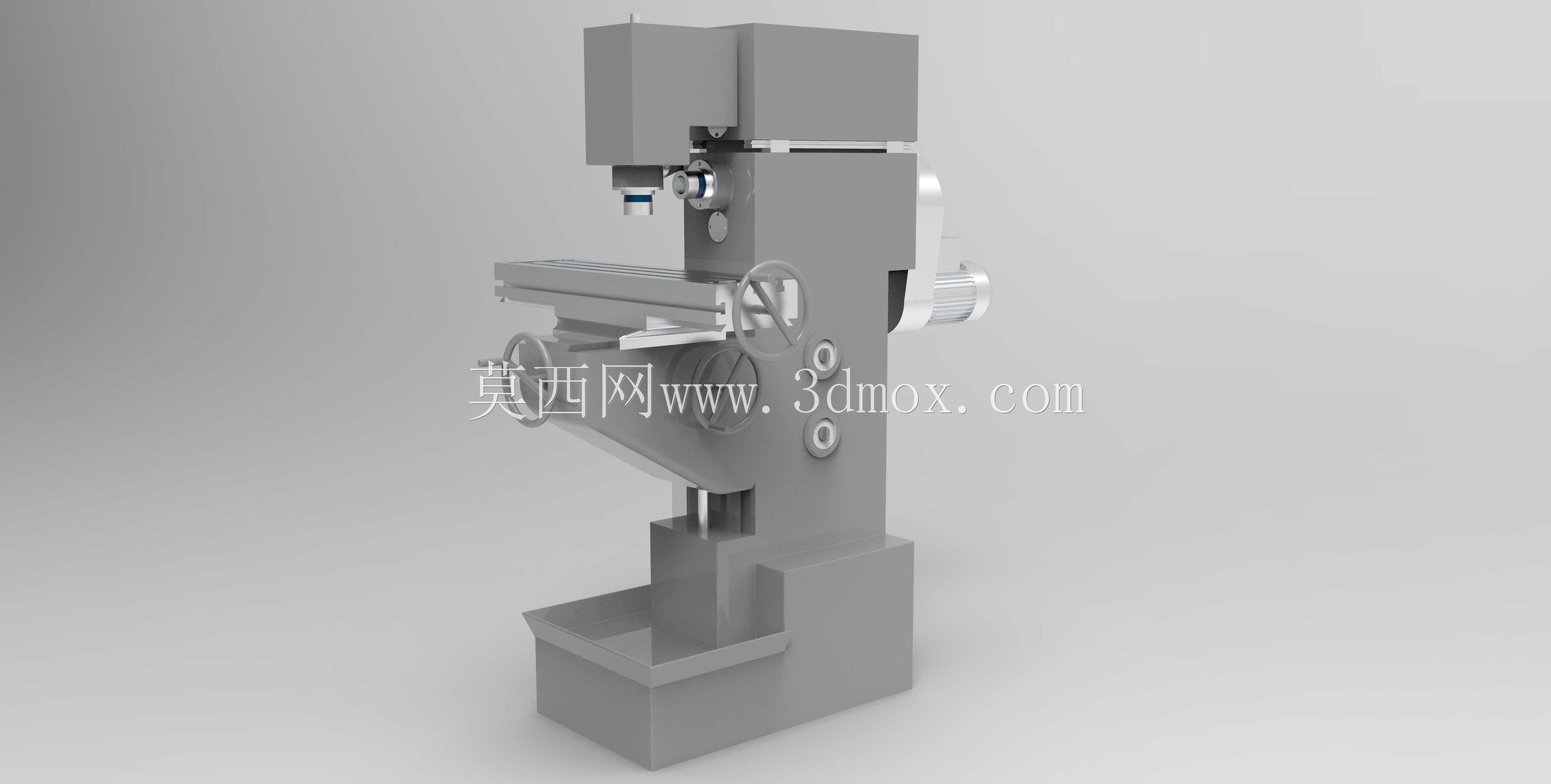

　　这款立式结构的万能铣床，主要面向中小型机械加工车间、模具制造工位、职业院校实训场地的铣削作业场景，可完成平面、沟槽、齿轮、螺旋面、成型曲面等多种特征的切削加工，适配单件小批量生产、工装夹具修配、教学演示等多元作业需求。从结构布局来看，模型还原了立式铣床的经典构型：底部为箱型床身底座，承担整机承重与切削减振作用，内部预留切削液储存、电气元件安装的腔体空间；立柱部分集成主传动系统安装位，侧面的垂直导轨承载主轴箱的上下进给运动，导轨面的安装基准、锁紧机构的装配位都做了对应结构还原，能直观体现主轴箱行程的限位边界。主轴箱部分保留了变速机构的安装空间，可实现多档主轴转速切换，适配不同材质工件、不同刀具的切削线速度要求，

　　主轴端部的刀具装夹结构还原了标准铣刀刀柄的配合尺寸，可直观展示刀具装夹的定位逻辑。工作台部分采用纵横十字进给结构，纵向工作台可带动工件完成沿床身方向的进给，横向滑座实现垂直于纵向的水平进给，配合工作台的回转结构，可调整工件与主轴的相对角度，满足斜槽、螺旋面等特殊特征的加工需求，工作台表面的T型槽结构还原了标准装夹槽的尺寸间距，可匹配通用机床夹具的安装定位。设计过程中优先考虑了整机的安装边界，底座的地脚螺栓安装孔位、整机的长宽高占位尺寸都参考通用立式万能铣床的实际参数设置，可直接用于车间设备布局规划的三维演示；传动部分重点还原了主轴变速箱的齿轮排布逻辑，虽然其余辅助零件未做全细节拆解，但核心运动副的配合关系、

　　进给机构的手轮操作逻辑都做了清晰呈现，能帮助从业者快速理解立式万能铣床的运动传递路径。对于刚接触机床结构的设计人员而言，可通过该模型快速梳理立式铣床的部件组成逻辑，明确各部件的装配约束关系，在进行同类设备改型、专用铣床设计时，可参考其布局思路平衡加工行程与整机刚性的关系，比如在调整主轴行程时，需同步考虑立柱导轨的长度、主轴箱的配重结构，避免出现行程超限导致的导轨受力不均问题；工作台的进给丝杠安装位、手轮操作空间的预留，也能为设备操作工位的人机工程设计提供参考。
