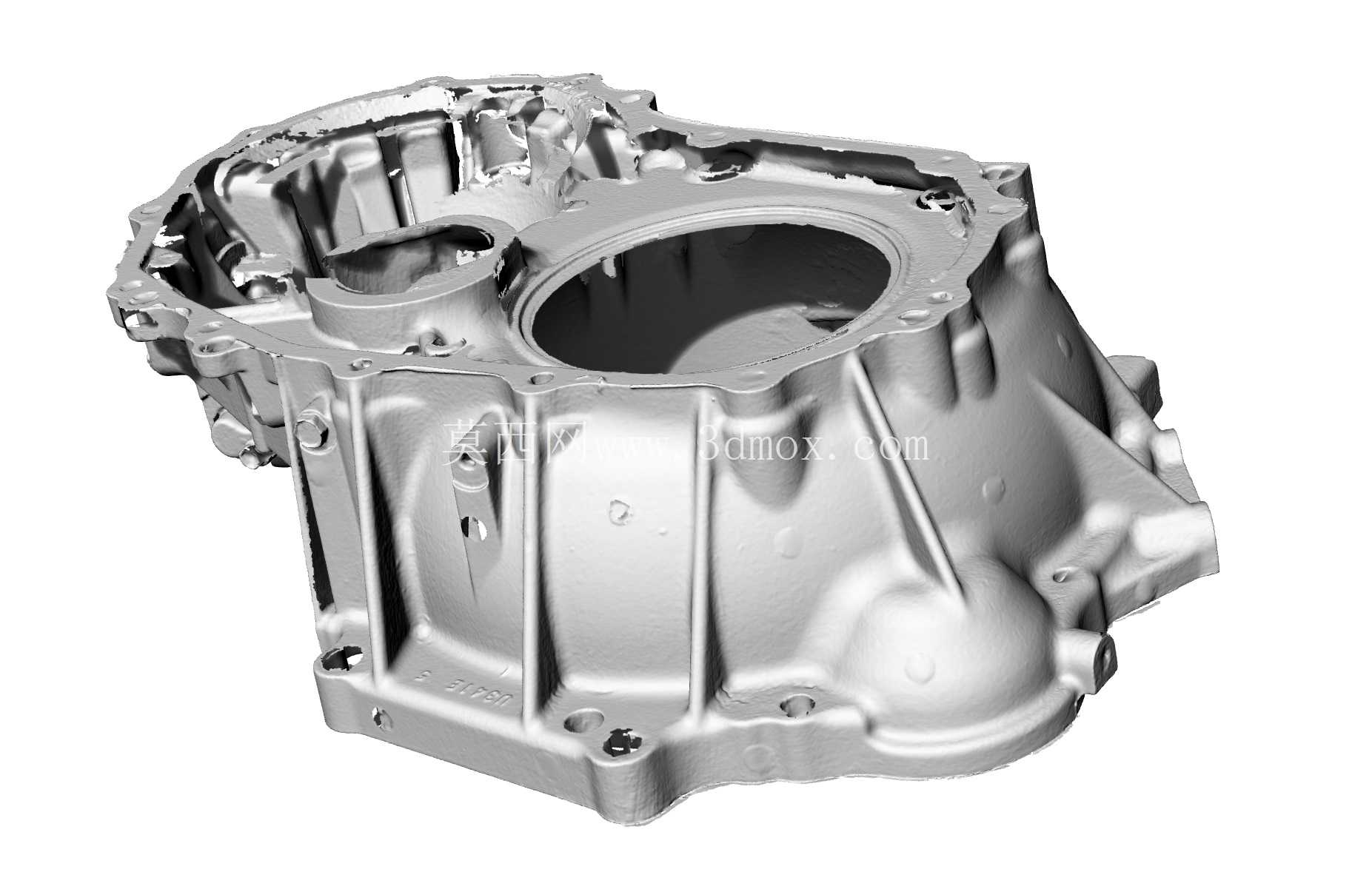

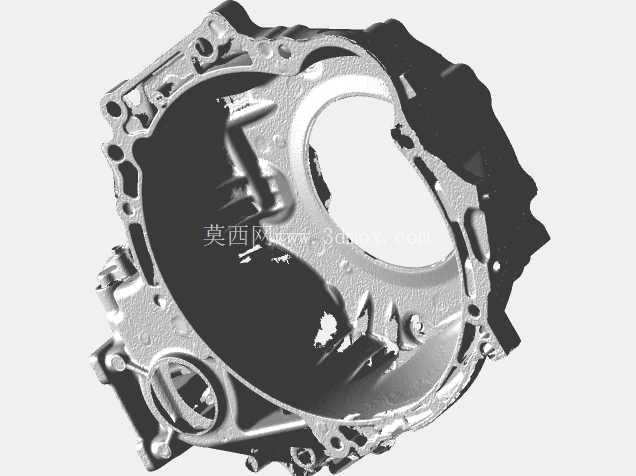

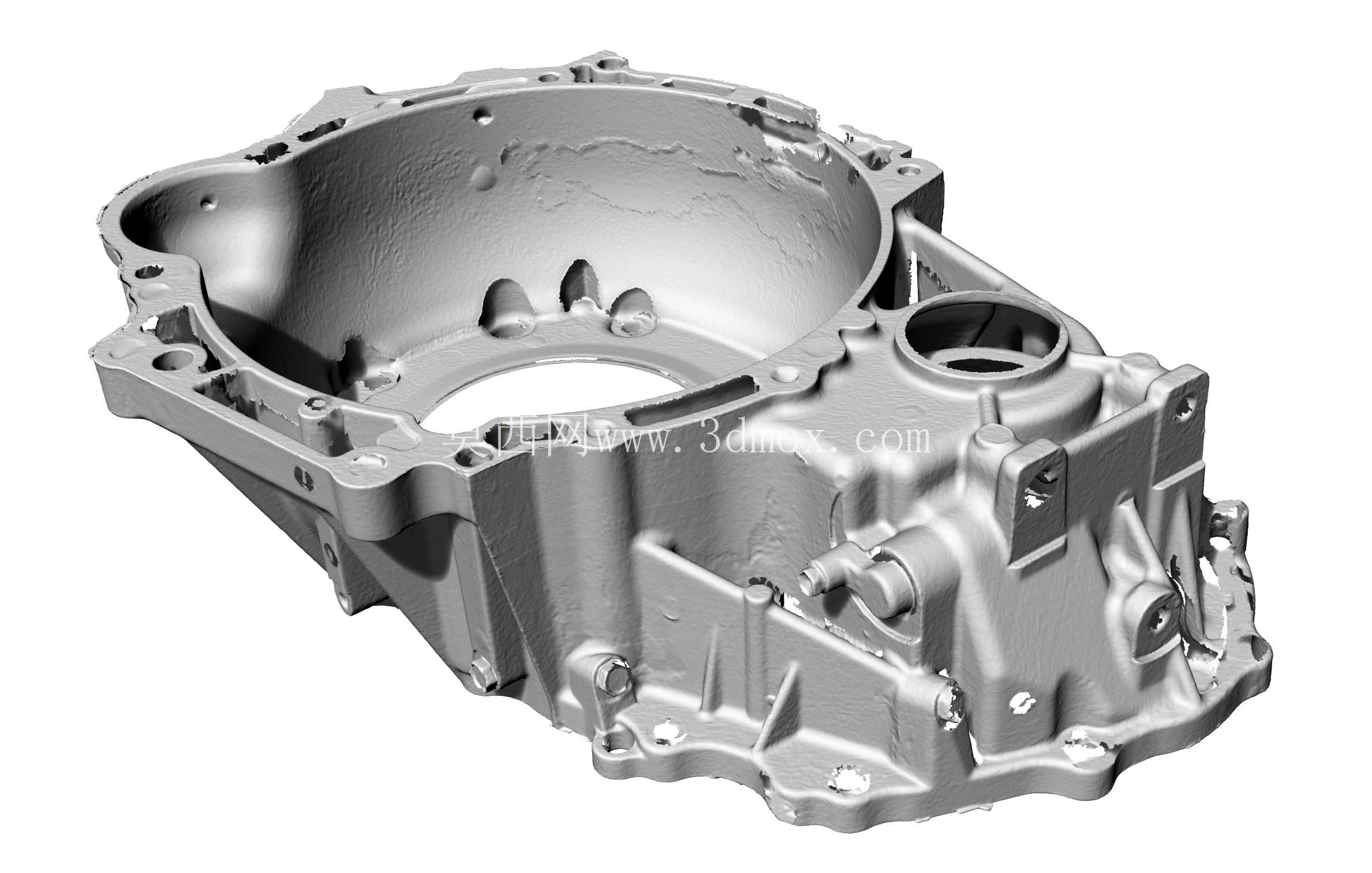

丰田1zz配套齿轮盒引擎壳体结构

　　这款齿轮盒壳体是适配丰田1zz动力单元的核心承载部件，主要应用于横置前驱乘用车的传动系统布局中，作为发动机与变速箱之间动力传递的核心容纳结构，承担着齿轮组定位、轴系支撑、动力输出路径防护以及整车安装点位匹配的多重作用。从实际装车场景来看，该壳体直接对接发动机缸体侧的输出端面，另一侧衔接变速箱主减速机构，周边需要预留启动机安装位、换挡操纵机构连接位、转速传感器安装孔以及各类油道、通气孔的布局空间，同时还要满足整车前舱布置的边界要求，避免与转向拉杆、悬架塔顶、冷却管路等周边部件发生运动干涉。

　　从结构设计逻辑来看，整个壳体采用一体化压铸成型的基础构型，主腔体为大开口钟形结构，用于容纳离合器总成与输入轴齿轮组，腔体内部设置有多道加强筋与轴承安装座，不同位置的壁厚根据受力载荷做差异化设计：主轴承座位置壁厚加厚至8-10mm，用于承受齿轮啮合带来的径向与轴向冲击载荷，而非受力的外覆盖区域壁厚控制在3-4mm，在保证结构刚性的前提下尽可能降低整体自重。壳体的结合面全部采用铣削精加工处理，平面度控制在0.05mm以内，装配时配合密封胶与密封垫实现齿轮油的密封，防止运行过程中出现渗油、漏油问题。

　　安装边界方面，壳体与发动机对接的端面设置有12个均布的M10螺栓孔，孔位位置度公差控制在0.1mm以内，保证与缸体定位销的精准配合，对接面的止口尺寸与发动机输出轴的同轴度公差不超过0.08mm，避免轴系运转时出现偏磨、异响问题。壳体下部设置有两个集成式的安装支脚，用于与整车副车架的悬置点连接，支脚位置预埋有钢制衬套，分散动力总成运行时的振动载荷，防止长期使用后出现安装孔开裂的问题。侧面预留的传感器安装孔为M14×1.5的标准螺纹孔，可直接适配原厂转速传感器，无需额外加工转接结构。

　　在功能特性上，壳体腔体内部设计有专门的润滑油导流筋，当齿轮高速运转带起齿轮油时，导流筋会将润滑油引导至各个轴承位置，保证高速运转时各摩擦副都能得到充分润滑，避免出现干磨烧蚀的问题。壳体上部设置有通气阀安装位，用于平衡腔体内部与外界的气压差，避免长时间高负荷运行时内部压力过高冲坏密封件。放油螺塞设置在壳体最低点，位置比腔体底面低2mm，保证保养时可以将旧齿轮油完全排空，无残留积液。

　　从建模还原的角度来看，该结构完整复现了原车壳体的所有细节特征，包括各个安装凸台的倒角、加强筋的过渡圆角、螺栓孔的沉头深度以及各个结合面的加工余量标识，所有特征的尺寸公差都按照原车量产件的标准进行还原，可直接用于逆向设计参考、维修替换件的建模校核，也可作为传动系统结构教学的演示模型，帮助设计人员理解横置动力单元的齿轮盒壳体设计逻辑，掌握承载类压铸件的壁厚设计、加强筋布局、安装点定位的工程要点。在实际设计工作中，这类壳体的建模需要重点关注各个配合面的形位公差控制，以及不同载荷区域的壁厚过渡设计，避免出现应力集中导致的壳体开裂问题，同时还要充分考虑装车后的维护便利性，比如放油螺塞、油位检查孔的位置要保证在整车举升后可以方便操作，不需要拆卸周边其他部件即可完成保养作业。
